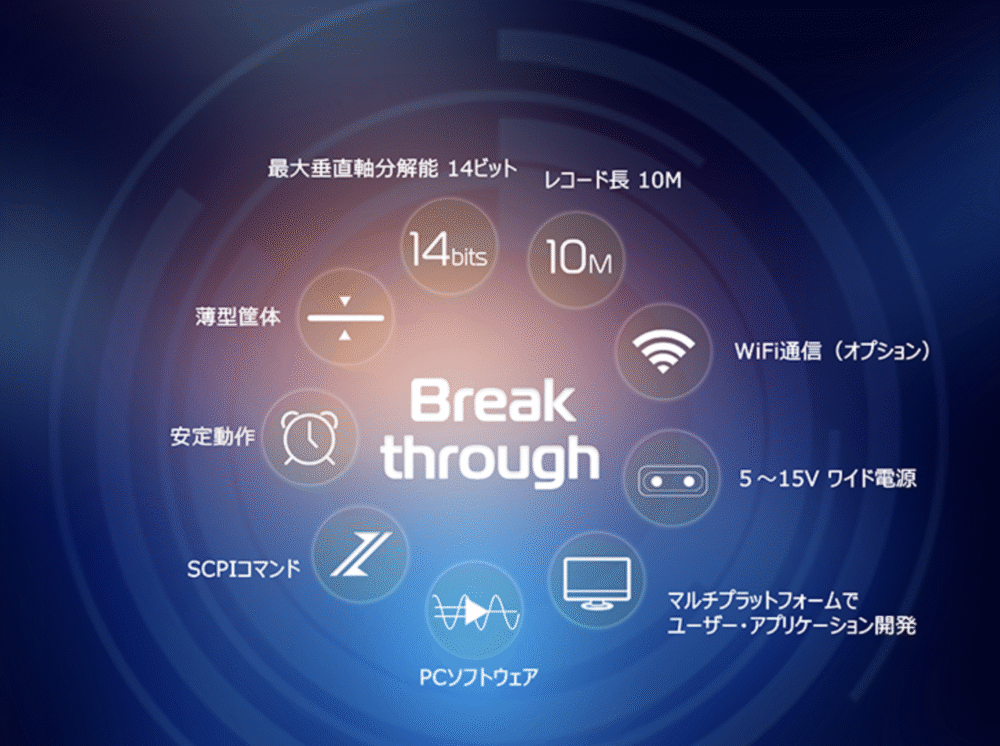

特長

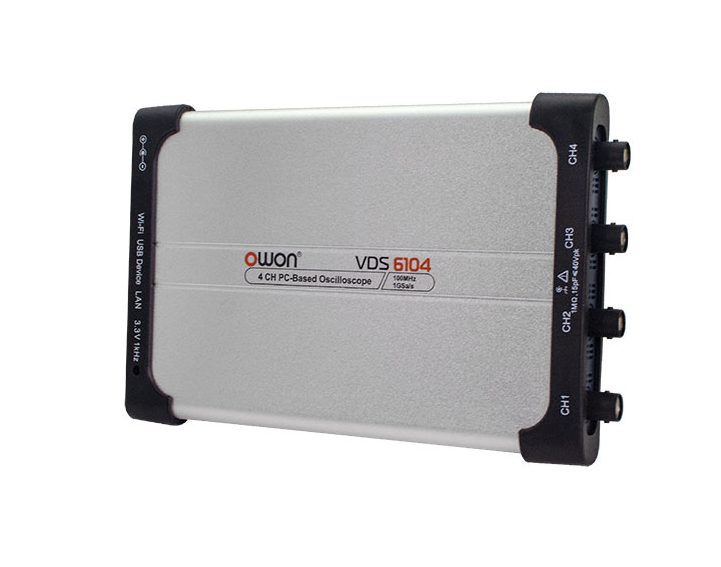

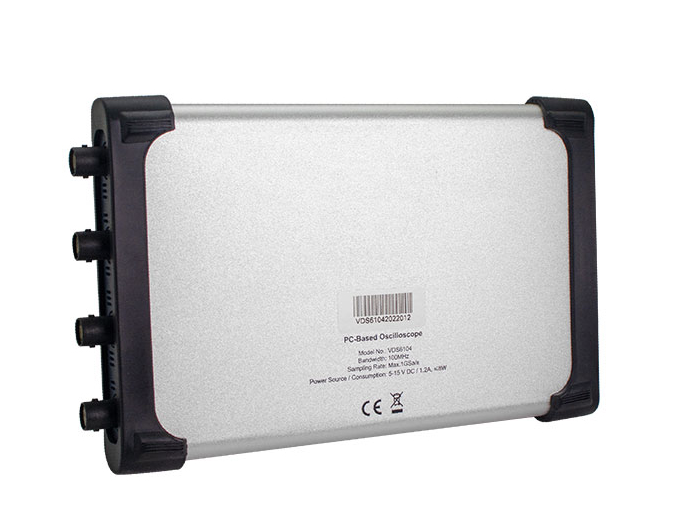

VDS6000シリーズ 4チャンネル PCベース・オシロスコープ
(8〜14bit可変で柔軟に高精度を実現するPCベース・オシロスコープ)
・周波数帯域： 70MHz, 100MHz
・4チャンネル
・レコード長： 10M
・SCPIコマンドをサポート
・電源： USB Type-Cからの給電、または5〜15VのDC電源
・インターフェース：USB Type-C, LAN, WiFi（オプション）

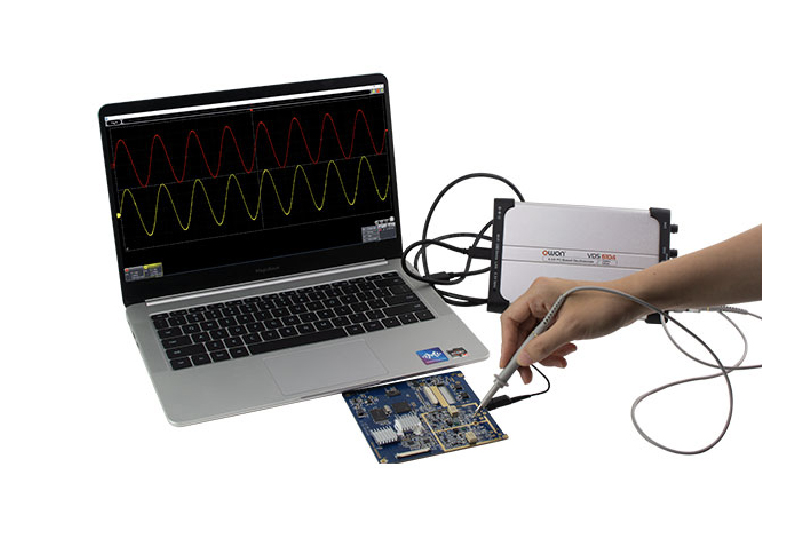

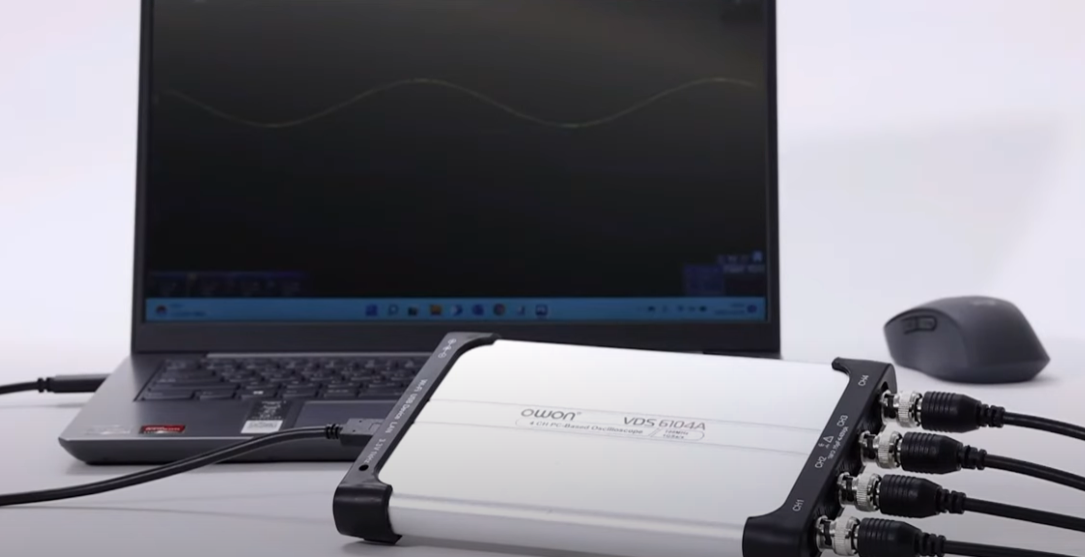

■4チャネル PCペース・オシロスコープ
- ・サンプルレート： 最高 1Gサンプル/秒
-
-

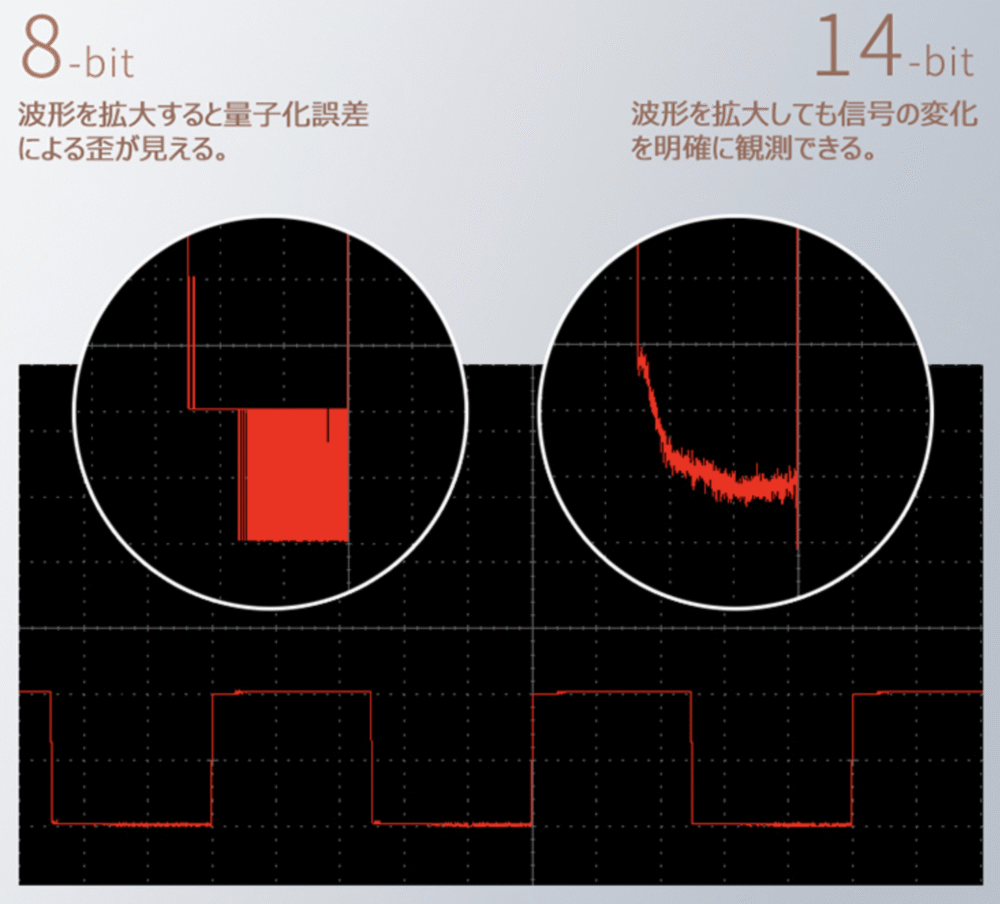

・最大垂直軸分解能： 14ビット（Aモデル）, 8ビット（そのほかのモデル）
-
-
-
VDS6000は、レコード長は10Mポイント、サンプル・レートは1Gサンプル/秒です。
水平軸スケールを大きくして取り込み時間を長くしても高いサンプル・レートを維持できるので、信号の詳細を確認することができ、異常や偶発的な隠れたイベントを発見するのに役立ちます。

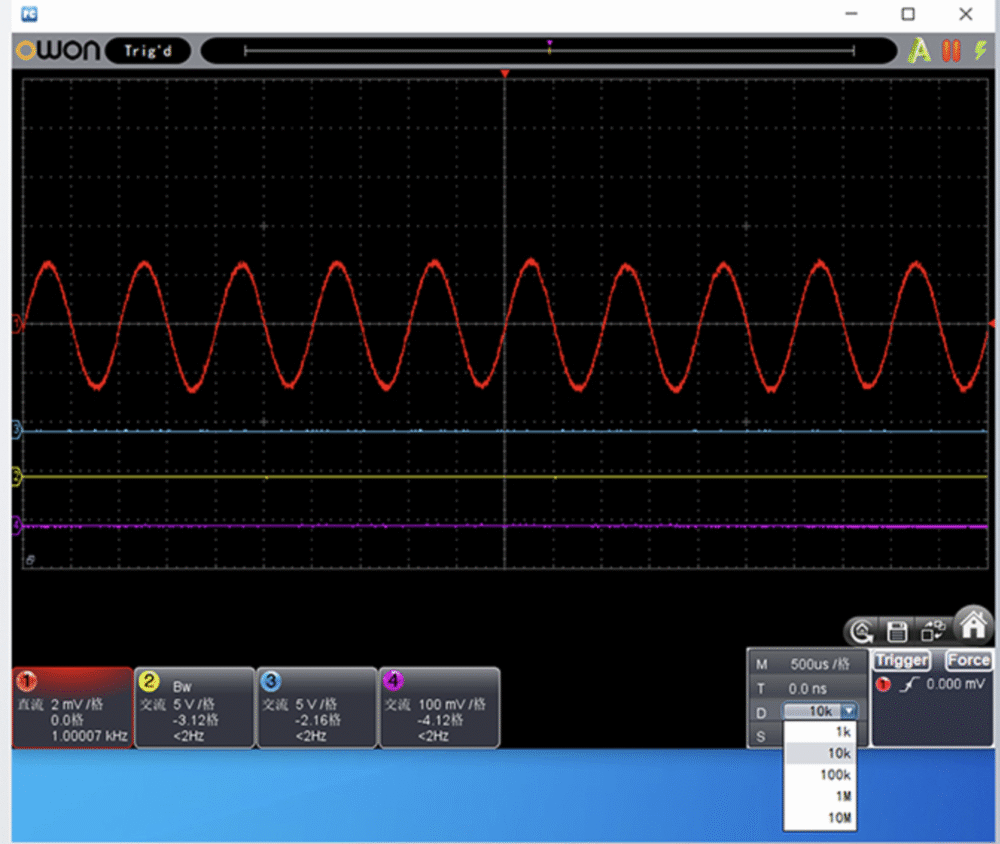

また、レコード長は可変できるので、レコード長とサンプル・レートのバランスをユーザーが調整することもできます。
-

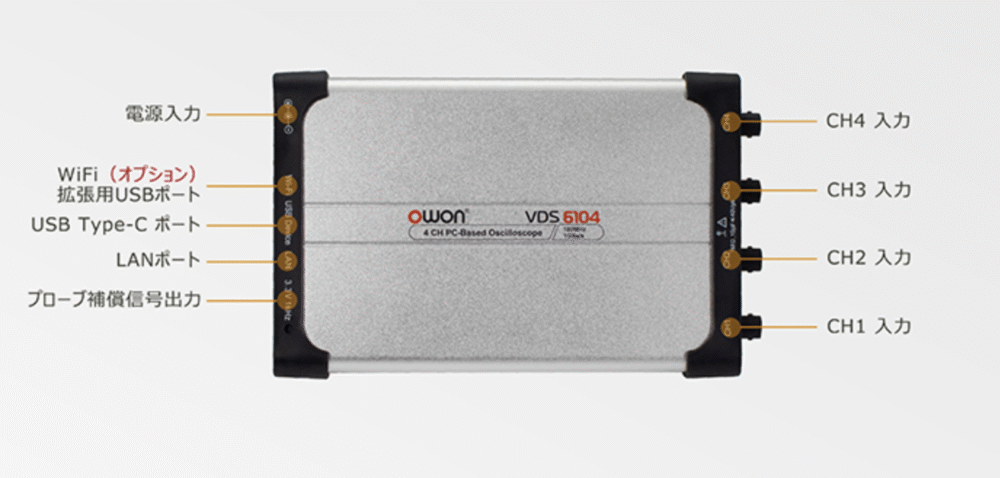

・電源入力
・WiFi（オプション）拡張用USBポート
・USB Type-Cポート
・LANポート
・プローブ補償信号出力
・CH4入力
・CH3入力
・CH2入力
・CH1入力 -
-
-

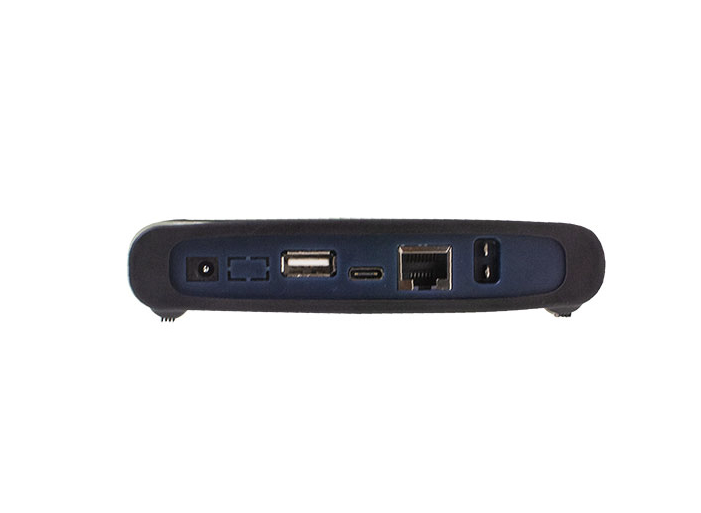

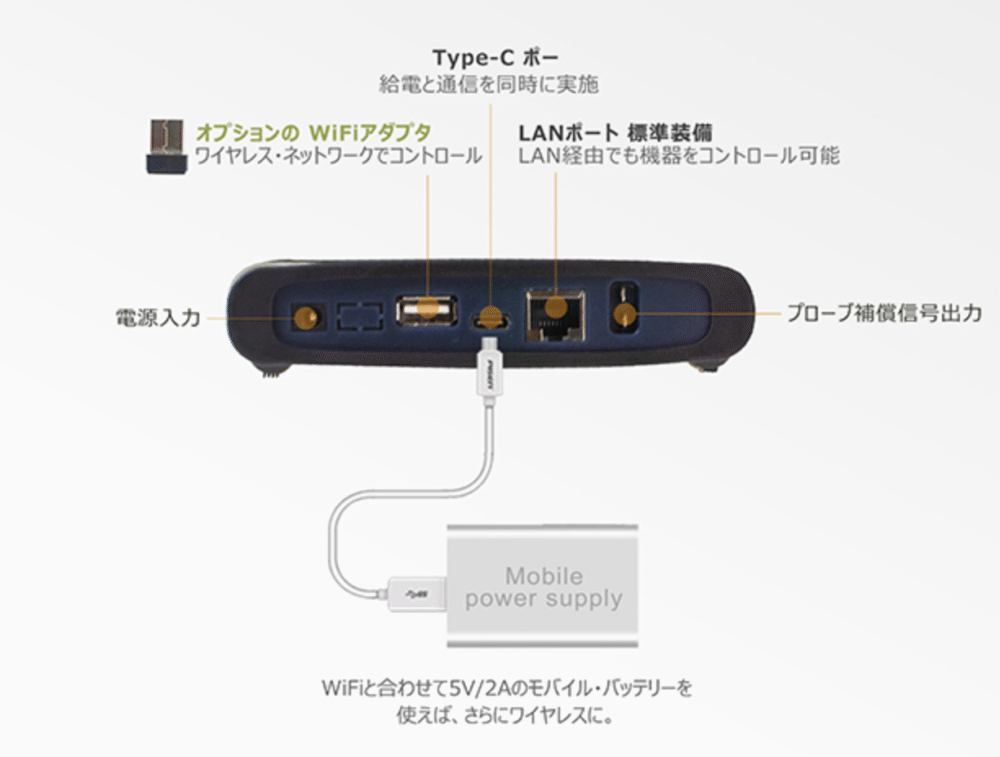

・Type-Cポート 給電と通信を同時に実施
・オプションのWiFiアダプタ ワイヤレス・ネットワークでコントロール
・LANポート 標準装備 LAN経由でも機器をコントロール可能
・プローブ補償信号出力
・電源入力
価格･仕様
|
モデル |
VDS6074 |
VDS6104 |
VDS6074A |
VDS6104A |
|---|---|---|---|---|
|
価格（税込） |
￥63,800 |
￥69,300 |
￥85,800 |
￥96,800 |
|
周波数帯域 |
70MHz |
100MHz |
70MHz |
100MHz |
|
垂直軸分解能 |
8ビット | 8 / 12 / 14ビット | ||
|
チャンネル数 |
4 |
|||
|
サンプルレート |
最高 1Gサンプル/秒 |
|||
|
水平軸スケール |
1ns/div～100s/div， step by 1～2～5 |
|||
|
アクイジション・モード |
ノーマル, ピーク検出, アベレージ |
|||
|
レコード長 |
10M |
|||
|
入力カップリング |
DC, AC, GND |
|||
|
入力インピーダンス |
1MΩ±2% // 15pF±5pF |
|||
|
垂直軸スケール |
2mV/div～5V/div |
|||
|
最大入力電圧 |
40V Peak value（DC + AC Peak value） |
|||
|
帯域制限 |
20 MHz，full bandwidth |
|||
|
プローブ減衰比 |
1X，10X，100X，1000X |
|||
|
トリガ・タイプ |
Edge, Pulse,Video, Slope |
|||
|
トリガ・モード |
Auto, Normal, Single |
|||
|
自動測定 |
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, |
|||
|
インターフェース |
USB Device (Typ-c), LAN, WiFi(optional) |
|||
|

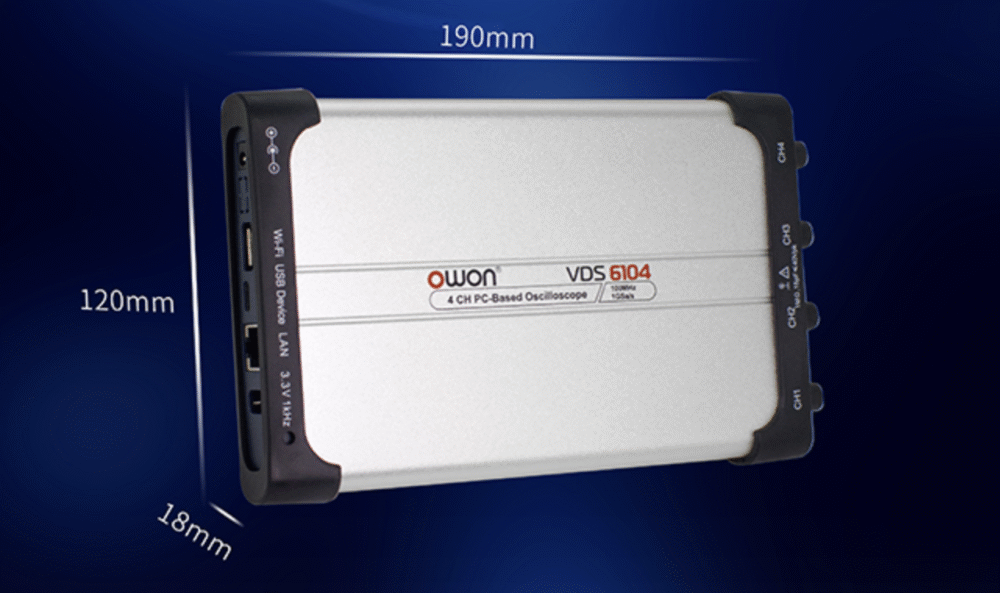

寸法 (W × H × D) |
190mm×120mm×18mm |
|||
|
重量 |
約0.38kg |
|||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| 電源コード | 1 |
| CD-ROM | 1 |
| パッシブプローブ | 1/チャンネル |
| クイックガイド | 1 |
| USBケーブル | 1 |
| 電源アダプタ | 1 |
| シリコン保護ケース | 1 |
| BNCケーブル | 1 |
| オプションアクセサリ | 概容 |
|---|---|
| WiFi Module | WiFiモジュール |
資料
製品カタログ
OWON総合カタログユーザーズガイド
OWON（オウオン）VDS6000 4チャンネル ユーザー・マニュアル（日本語）OWON（オウオン）VDS6000 4チャンネル ユーザー・マニュアル（英語）OWON（オウオン）VDS6000 4チャンネル クイック・ガイド（英語）OWON（オウオン）VDS6000 プログラミング・マニュアル（英語）アプリケーション･用途
オシロスコープ 「操作方法編①」—垂直軸と電圧測定の基本操作オシロスコープ 「シリアル通信の基礎知識」—UART・SPI・I2Cの基本解説オシロスコープ 「シリアル通信の測定方法①」—UART・SPI信号の測定と解析オシロスコープ 「シリアル通信の測定方法②」—I2C信号の解析とトリガ設定オシロスコープ 「基本仕様①」—仕様別に波形精度を徹底検証オシロスコープ 「基本仕様②」—帯域・分解能が波形に与える影響オシロスコープ 「操作方法②」—水平軸とトリガー操作解説オシロスコープによる自動測定①—自動測定の導入と接続手順オシロスコープによる自動測定②—プログラミングで自動測定実現オシロスコープによる自動測定④—簡易Bode測定オシロスコープによる自動測定③—補正状態の自動判定方法プローブの種類と特徴の基本編①—電圧プローブの基礎と選び方プローブの種類と特徴の基本編②—高圧・差動・電流プローブ解説
FAQ
OWON製品は購入時の校正書類対応可能ですか？
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
