特長

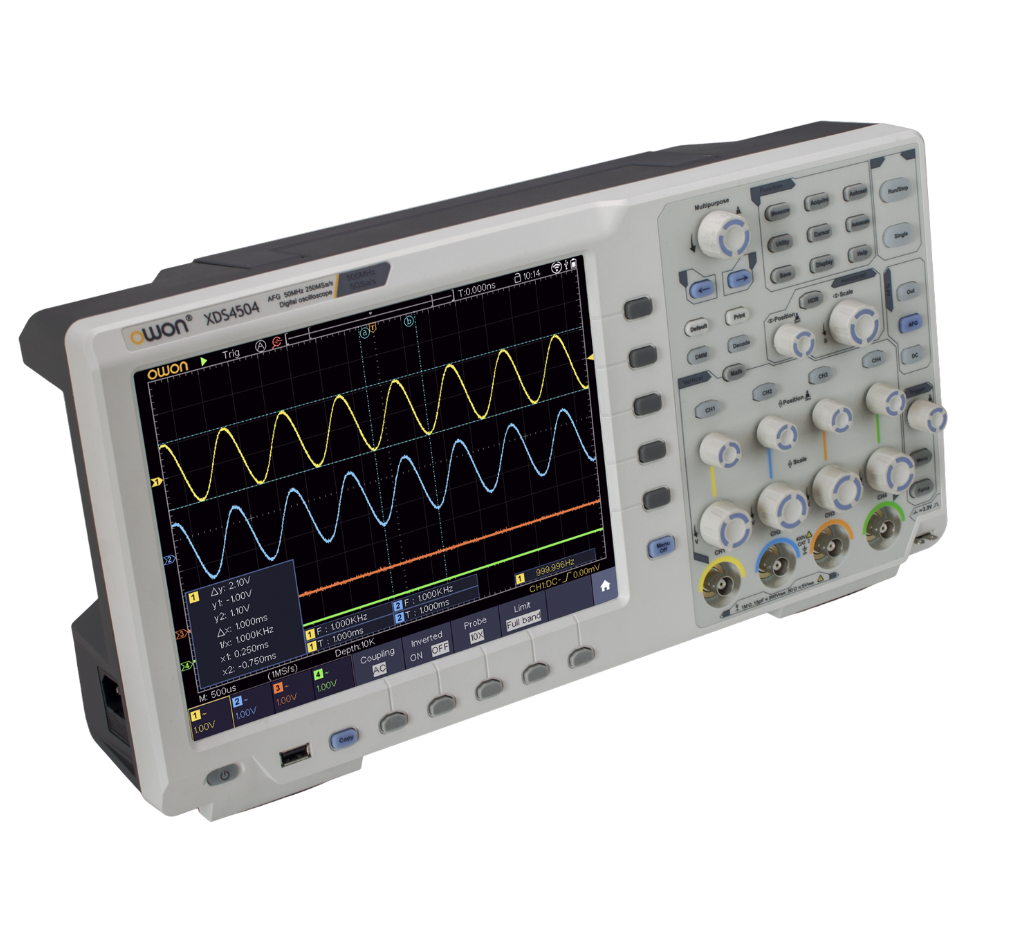

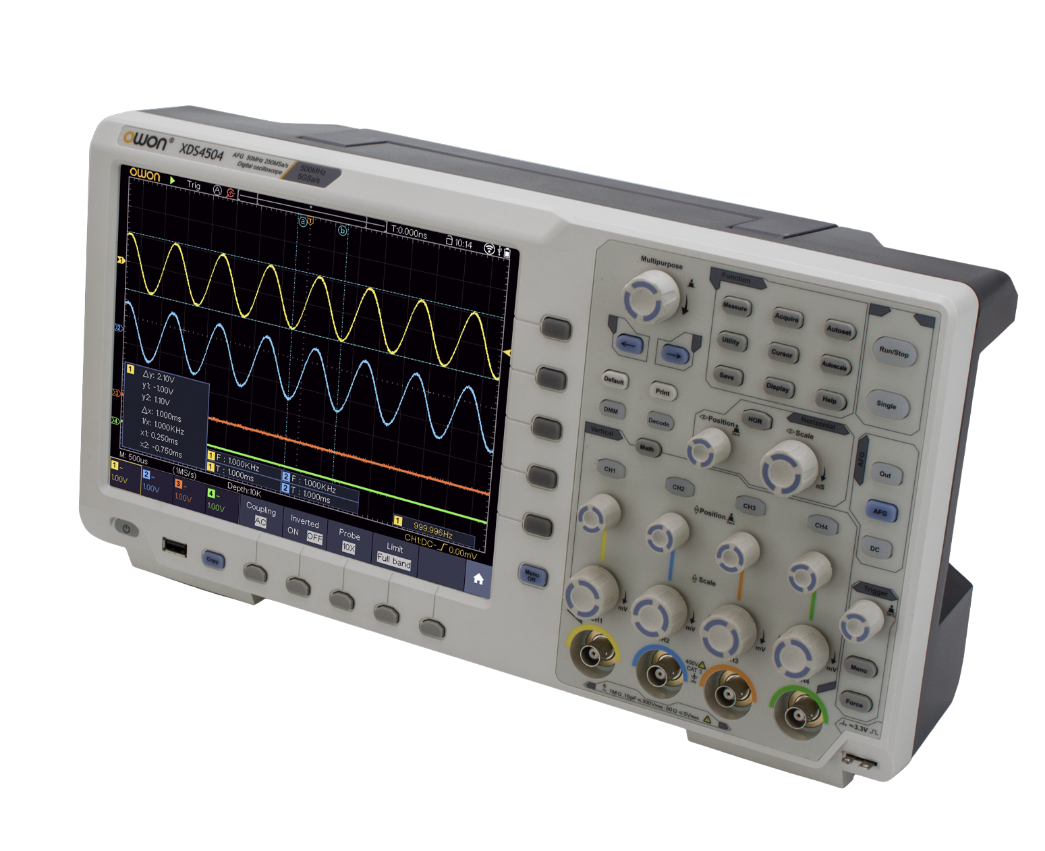

XDS4000シリーズ デジタル・オシロスコープ
・ ７種の測定機能を1台に統合： オシロスコープ、波形発生器、マルチメーター（オプション）、FFTスペクトラム解析、周波数カウンタ、プロトコル解析（オプション）、周波数応答解析
・ 周波数帯域： 350MHz, 500MHz
・ サンプルレート： 最高 5Gサンプル/秒
・ レコード長： 400M
・ 波形更新レート： 最高 600,000波形/秒
・ 波形発生器（最高50MHz, １チャンネル）を標準搭載
・ 波形複製機能： オシロスコープで取り込んだ波形を、波形発生器から出力することが可能
・ 多様なトリガ
・ 周波数応答解析機能を標準搭載

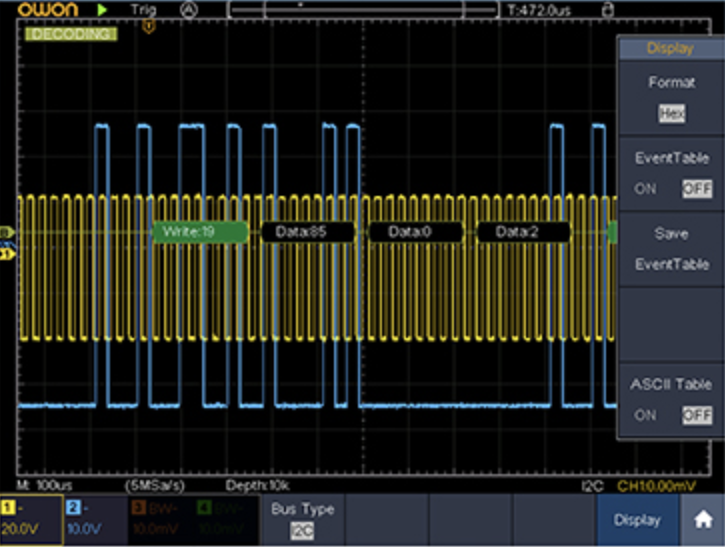

・ オプション機能： マルチメータ（データ・ロガー機能含む）, プロトコル解析
・ インターフェース: USBホスト, USBデバイス, LAN, VGA
・ SCPIコマンドをサポート
・ 10.4インチ タッチ・スクリーン
`・周波数帯域：500MHz、350MHz
・サンプルレート：最高 5Gサンプル/秒
・2チャンネル・モデル と 4チャンネル・モデル

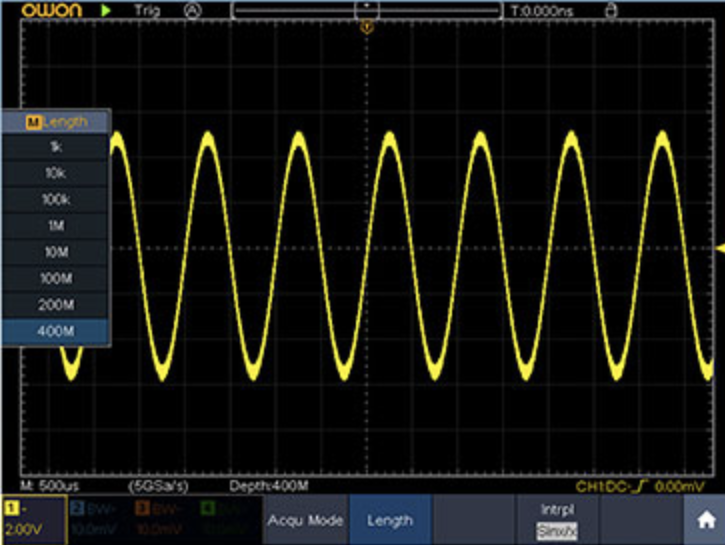

・レコード長：400Mポイント
・最高波形取り込みレート：600,000波形/秒-
-
-

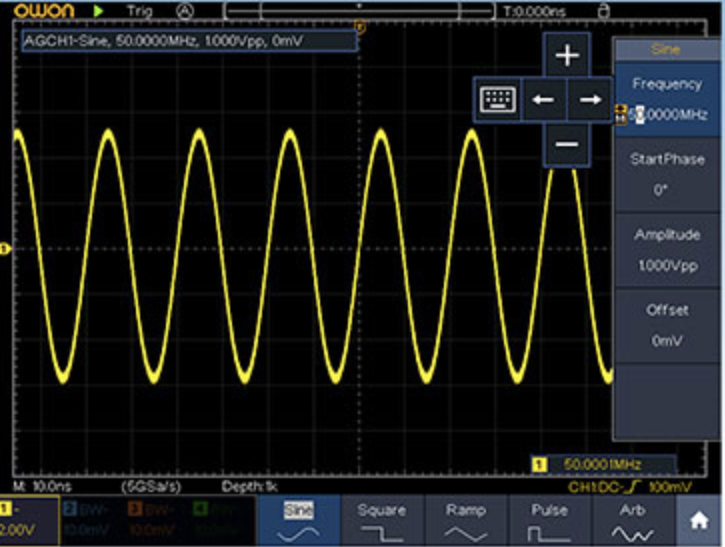

・50MHz 1チャンネル 波形発生器を標準装備
・サンプルレート：250Mサンプル/秒
・任意波形長：16kポイント
・64種の内蔵波形
・出力振幅：2mVpp ～ 20Vpp
-

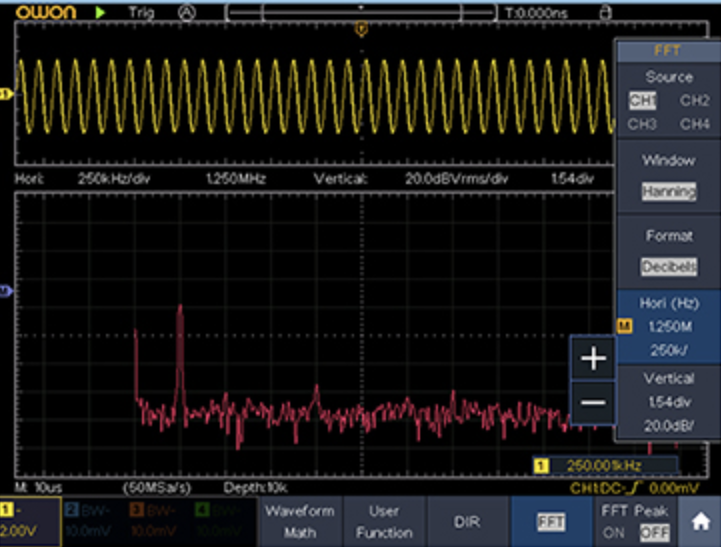

・FFT解析機能を標準装備
・レクタングル、ハミング、ハニング、ブラックマン・ハリスの4つの窓関数をサポート
・周波数範囲はオシロスコープの周波数帯域と同じ -
-

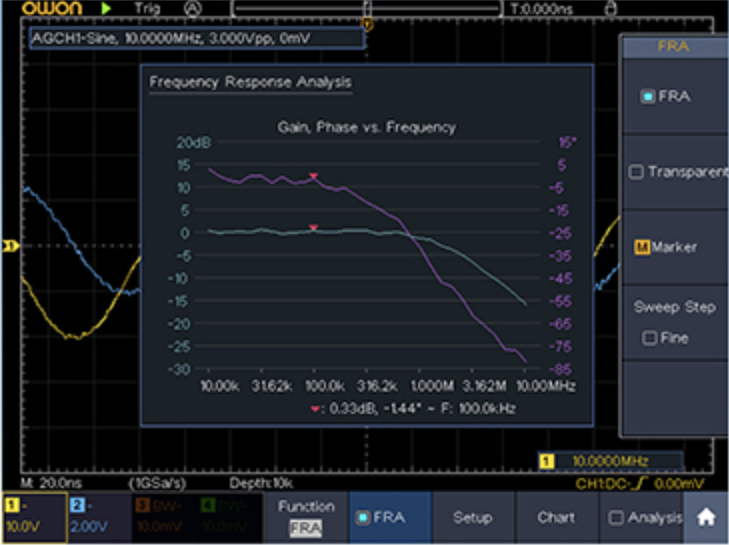

・XDS4000シリーズは内蔵の波形発生器から周波数スイープ信号を生成することができます。スイープ信号をアンプやスイッチング電源などの負帰還システム回路に注入し、その注入信号と負帰還回路の出力信号の波形をオシロスコープで取り込むことで周波数応答解析を実施することができます。横軸に周波数、縦軸にゲインと位相をプロットしたボード線図、およびボード線図から算出された位相余裕やゲイン余裕で負帰還回路の安定性を評価することができます。
-
価格･仕様
|
モデル |
XDS4352 |
XDS4502 |
XDS4354 |
XDS4504 |
|---|---|---|---|---|
|
価格（税込） |
￥387,200 |
￥399,300 |
￥411,400 |
￥647,900 |
|
周波数帯域 |
350MHz |
500MHz |
350MHz |
500MHz |
|
サンプルレート |
最高 5Gサンプル/秒 |
|||
|
水平軸スケール |
500ps/div – 1000s/div, step by 1 – 2 – 5 |
|||
|
チャンネル数 |
2 |
4 |
||
|
ディスプレイ |
10.4インチ タッチ・スクリーンLCD |
|||
|
レコード長 |
400M |
|||
|
波形更新レート |
最高 600,000波形/秒 |
|||
|
垂直軸スケール |
1MΩ入力 :1mV/div~ 10V/div, 50Ω入力 : 1mV/div ~ 1V/div |
|||
|
垂直軸分解能 |
8bits |
|||
|
入力インピーダンス |
1MΩ±2% // 15pF±5pF, 50Ω ± 2% |
|||
|
入力カップリング |
DC, AC, GND |
|||
|
トリガ・タイプ |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN |
|||
|
デコード・タイプ（オプション） |
RS232, I2C, SPI, CAN |
|||
|
自動測定 |
Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF、Phase A→B, Phase A→B, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area. |
|||
|
波形演算 |
＋, －, *, / ,FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, |
|||
|
波形保存 |
100波形 |
|||
|

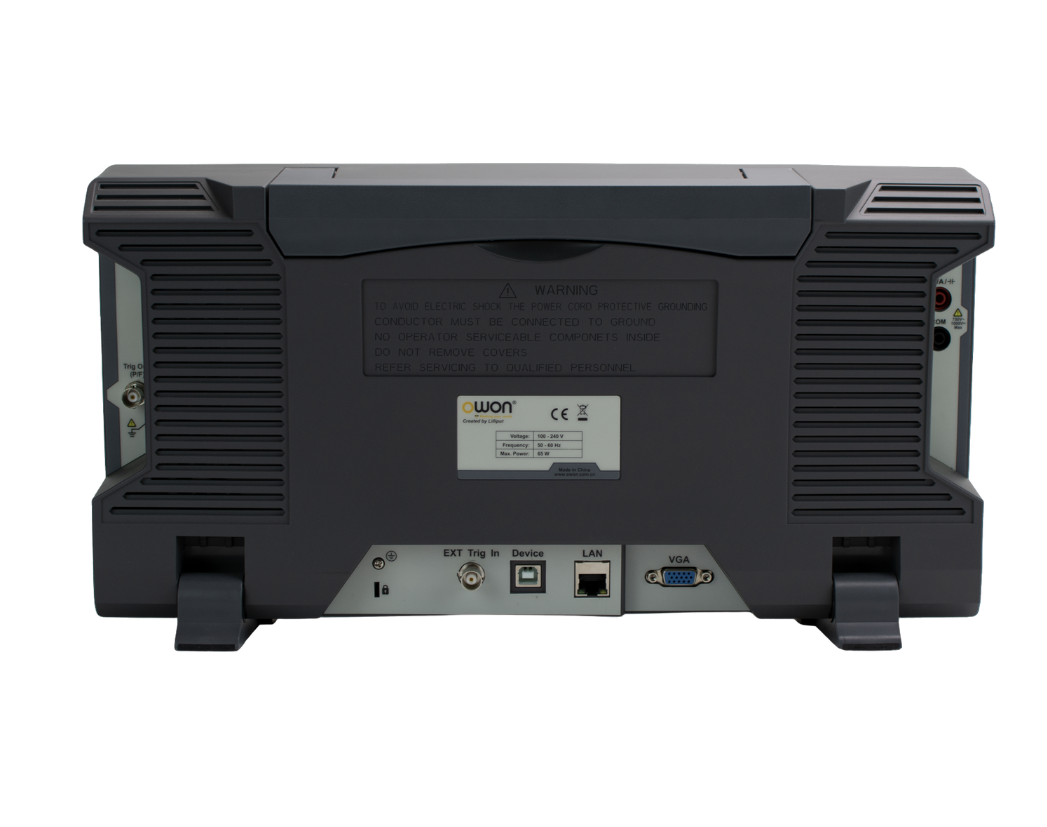

インターフェース |
USB Host, USB Device; Trig Out(Pass/Fail); LAN port; VGA port; EXT Trig In |
|||
|
寸法 |
422 mm (W)×226 mm (H)×135 mm (D) |
|||
|
重量 |
約 5kg （アクセサリーを除く本体のみ） |
|||
波形発生器
|
最高出力周波数 |
50MHz |
|
サンプルレート |
250Mサンプル/秒 |
|
チャンネル数 |
1 |
|
分解能 |
14bits |
|
振幅範囲 |
2mVpp – 5Vpp（≦50MHz）; 2mVpp – 20Vpp（≦25MHz） |
|
任意波形長 |
16k |
|
出力可能な波形 |
Sine, Square, Pulse, Ramp, Exponential Rise, Exponential Fall, Sin(x)/x, Step Wave, Noise, そのほか計64種のビルトイン波形, ユーザー定義任意波形 |
マルチメーター（オプション）
|
分解能 |
4½ 桁 |
オート・レンジ |
√ |
|
測定モード |
電圧, 電流, キャパシタンス, 抵抗, 周波数, デューティー比, 導通, ダイオード・テスト |
||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| USBケーブル | 1 |
| クイックガイド | 1 |
| パッシブプローブ | 1/チャンネル |
| CDROM | 1 |
| 電源コード | 1 |
| オプション | 詳細 |
|---|---|
| マルチメーター | 工場オプション |
| マルチメーターリード | マルチメーター用 |
| 電流測定モジュール | マルチメーター用 |
