「単分子誘電体(Single-Molecule Dielectrics)」としての**POM(ポリオキソメタレート)**は近年注目されています。

POMは、遷移金属と酸素原子が結合して形成される金属酸化物クラスターであり、そのサイズや構造を原子レベルで精密に制御できる「分子のビルディングブロック」として知られています。

なぜPOMが次世代の誘電体材料として期待されているのか、そのポイントを整理しました。


1. POMが「単分子誘電体」として優秀な理由

従来の誘電体(セラミックスなど)は、バルク(塊)の状態で機能しますが、デバイスの微細化が進むと「材料の粒」が大きすぎて限界が来ます。そこで、分子ひとつひとつが誘電体として機能するPOMが注目されています。

  • 極性の制御: POMの骨格内に異なる金属原子を導入したり、構造を歪ませたりすることで、分子内に恒久的な電気双極子モーメントを持たせることができます。

  • 高い比誘電率: 特定のPOM(例えばケギン型やドーソン型など)は、外部電場に対して高い応答性を示し、分子サイズでありながら優れた誘電特性を持ちます。

  • 自己組織化: 分子であるため、基板上にきれいに並べてナノメートル厚の薄膜(単分子層)を形成するのが得意です。


2. 主な応用期待分野

POMを誘電体として利用することで、以下のような革新的なデバイスの実現が研究されています。

応用先 メリット
分子メモリ 分子1つに1ビットの情報を書き込むことで、超高密度な記憶素子が可能になる。
ナノキャパシタ 分子レベルの薄さで高い静電容量を確保し、エネルギー密度を向上させる。
有機トランジスタ ゲート絶縁膜にPOMを用いることで、駆動電圧の低減や高速化を狙う。

3. 現在の課題と研究の方向性

理論的には非常に有望ですが、実用化にはいくつかハードルもあります。

  • 絶縁性の確保: POMは電子を受け入れやすい(酸化還元活性が高い)性質があるため、条件によっては電流が漏れてしまう(漏れ電流)ことがあります。これを防ぐために、有機分子で周囲をコーティングするなどの工夫がなされています。

  • 安定性: デバイス動作時の熱や電界に対して、分子構造をいかに維持するかが鍵となります。


補足:化学的な視点

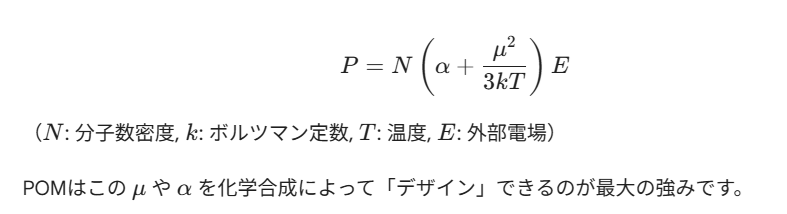

POMの誘電特性を数式で考える場合、分子の分極率α や、配向分極に寄与する双極子モーメント μ が重要になります。全分極 P は概ね以下の関係で表されます。




次にお手伝いできることはありますか?





出典:Google Gemini
