Masonの単方向電力利得（U または MUG）は、トランジスタの増幅能力を評価する上で最も重要な「不変量」の一つです。特にCNT-TFTのような新しいデバイスのポテンシャルを測る際に多用されます。
1. U (Mason's Unilateral Gain) とは
単方向電力利得とは、デバイスの内部帰還（S12）をロスレスな受動回路を用いて完全に打ち消し（単方向化し）、かつ入力と出力の両方をインピーダンス整合させたときに得られる最大の電力利得のことです。
物理的な意味
-
デバイス固有の性能: 外部の回路（整合回路や中和回路）に依存しない、トランジスタそのものが持つ限界の増幅能力を示します。
-
fmax の算出根拠: U = 1 (0 dB) となる周波数が最大発振周波数（fmax）と定義されます。
-
不変性: 無損失な3端子ネットワークによる変換に対して値が変化しない「不変量」としての性質を持ちます。
2. Sパラメータからの計算式

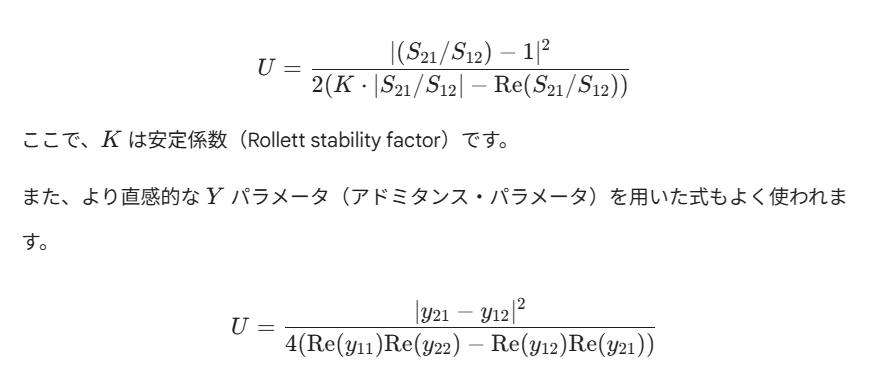

VNAで測定されたSパラメータを用いて、以下の式で算出されます。
 |
3. なぜ fT よりも U (fmax) が重要なのか
CNT-TFTの研究開発において、U から導かれる fmax が重視される理由は以下の通りです。
-
実用性の指標: fT（電流利得が 1 になる周波数）が高くても、出力インピーダンスが低すぎたり寄生抵抗が大きかったりすると、電力を取り出すことができず、アンプとして機能しません。fmax は「電力」を基準にしているため、より回路設計に近い指標となります。
-
寄生成分の影響: fmax はゲート抵抗（Rg）やソース・ドレイン抵抗の影響を強く受けます。CNT-TFTにおいて、これら電極接触の良し悪しを評価するのに U の挙動を追うことは非常に有効です。
4. 測定・評価時の実務的なポイント
プロットと外挿 (Extrapolation)
VNAの測定結果から U を計算し、周波数軸を対数、利得をデシベルでプロットします。
-
傾きの確認: 理想的な3端子デバイスであれば、高周波領域で -20 dB/dec の傾きを持ちます。
-
外挿: 測定器の帯域上限で U がまだ 0 dB 以上の場合は、この -20 dB/dec のラインを延長して、横軸（0 dB）と交差する点を fmax と推測します。
負の値（U < 0）への注意
測定データのノイズや不完全なキャリブレーション、あるいはデバイスの不安定性により、計算上の U が負の値になる（または分母がゼロに近づく）ことがあります。
-
対策: 特にCNT-TFTのような高インピーダンスデバイスでは、VNAのポート誤差を減らすために、Open-Short-Loadによる徹底したデエンベディングが不可欠です。
SIGLENTのVNAで取得した .s2p ファイルがあれば、Pythonの scikit-rf ライブラリなどを用いて簡単に U を計算・プロットすることが可能です。実装方法に興味があれば、具体的なスクリプト例を提示できます。
