インパルス巻線試験器の入門③-測定表示とディスプレイ機能

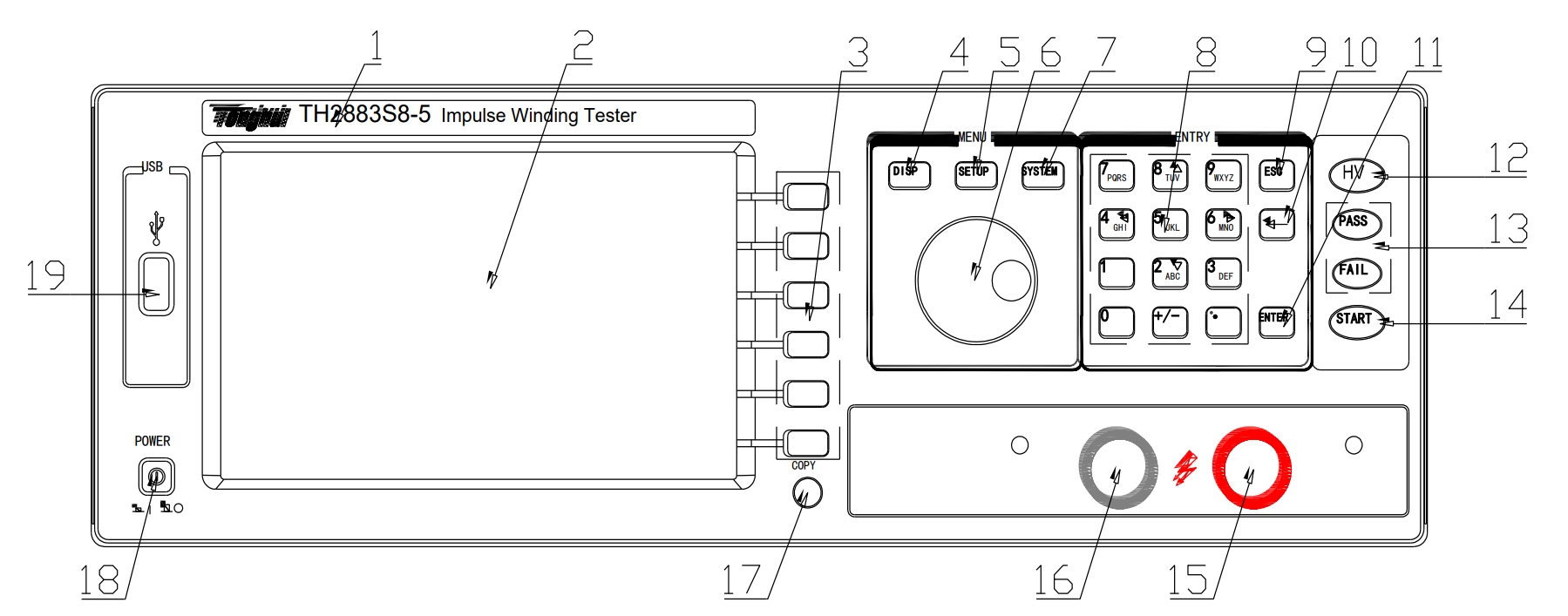

番号

名称

説明

1

ブランド・型番表示

製品名称とモデル情報を表示

2

LCD表示部

320×240ドットの大型液晶。波形、設定、結果を表示

3

ソフトキー（5個）

表示内容に応じて機能が変化。メニュー操作に使用

4

DISPキー

測定波形表示ページ（MEAS DISP）を開く

5

SETUPキー

測定設定ページ（MEAS SETUP）を開く

6

ローラー

カーソル移動、数値調整、決定操作に使用

7

SYSTEMキー

システム設定メニューを開く

8

数字キー

数値や文字の入力用

9

ESCキー

入力キャンセル・戻る操作

10

バックスペース

入力ミスの削除

11

ENTERキー

入力確定

12

HVインジケーター

高電圧出力中に点灯。安全警告用

13

PASS/FAILランプ

測定結果を視覚的に表示

14

STARTキー

測定開始／途中停止

15

高電圧端子

高圧出力端子（背面と連動）

16

GND端子

測定対象の接地端子

17

COPYキー

現在の画面をUSBに保存

18

電源スイッチ

本体のON/OFF操作

19

USBホスト端子

USBメモリ接続用（波形保存、設定ファイル）

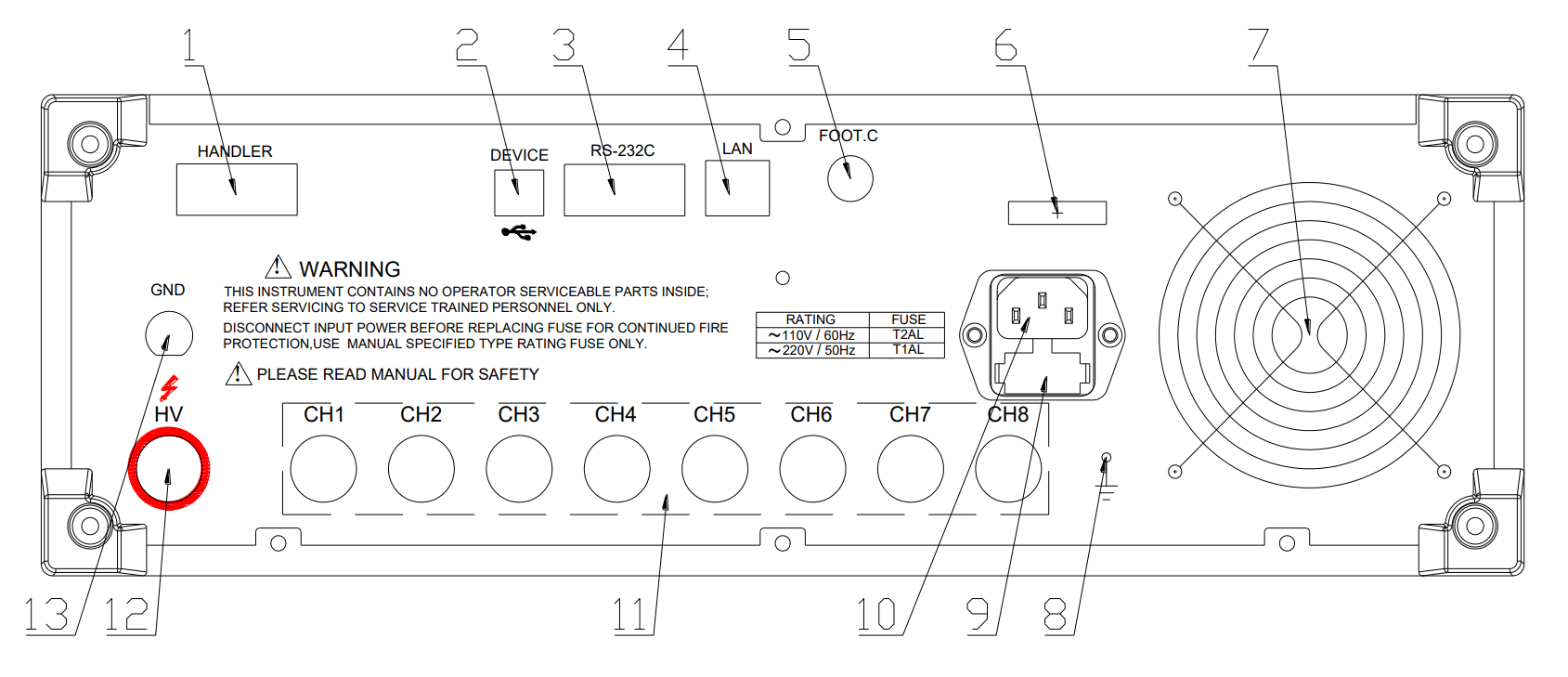

番号

名称

機能説明

1

HANDLERインターフェース

合否出力、テスト開始／停止制御用

2

USB DEVICE端子

パソコンによるリモート制御用

3

RS232C端子

外部通信機器との接続用

4

LAN端子

ネットワーク接続用

5

フットスイッチ端子

足での測定開始操作が可能

6

ネームプレート

製造日、型番、製造番号の表示

7

放熱ファン

強制空冷機構

8

接地端子

本体外装の接地用

9

ヒューズ

安全回路保護（220V／1A）

10

電源入力（3芯）

AC100V〜240V対応

11

スキャン端子（CH1～CH8）

測定対象接続端子。試験対象に応じて選択可能

12

高圧出力端子

前面端子15と同様に動作

13

GND端子

試験対象と前面端子16に接続

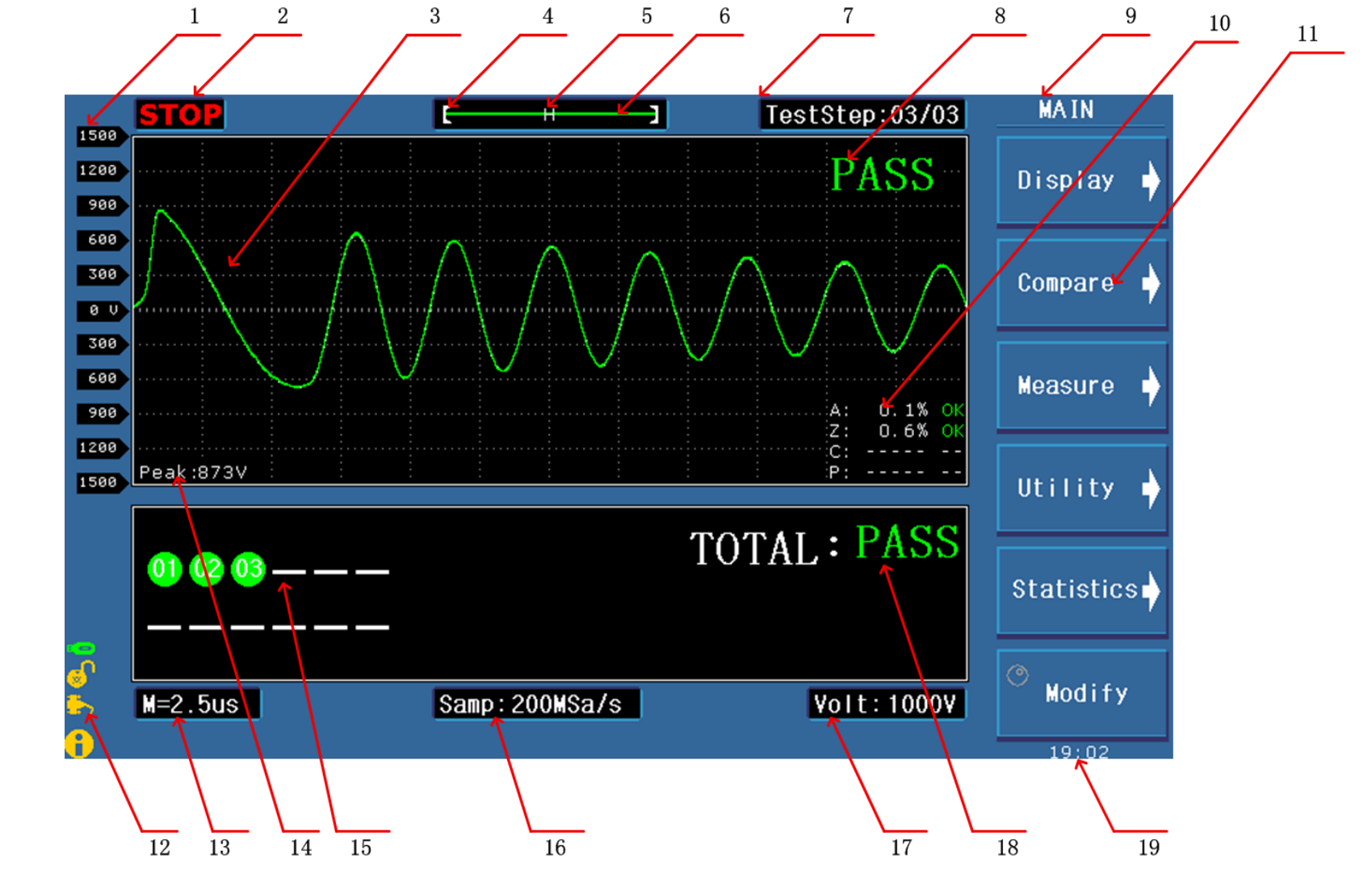

項目番号

表示内容

説明

1

電圧表示

現在の測定インパルス電圧

2

状態表示

RUN:測定中、STOP:停止中

3

波形エリア

測定波形、標準波形、比較結果を表示

4

メモリ位置

波形の格納位置を示す

5

標準波形の有無

N:あり、H:なし

6

メモリ深度／波形色

波形の色設定・使用メモリ確認

7

テストステップ

XX/XX形式で表示。最大20ステップ

8

測定結果（単体）

ステップごとの個別結果（PASS/FAIL）

9

比較結果

4種比較結果（エリア、差分、コロナ、位相）を表示

10

ソフトキーメニュー

現在有効なソフトキーの主機能

11

ソフトキー機能詳細

各ソフトキーの補足パラメータ等

12

システム情報

USB接続状態、キーロック状態など

13

タイムベース

横軸方向の時間スケール（変更不可）

14

ピーク電圧

現在のピーク値（例：4200V）

15

ステップ一覧

マルチ表示時に複数ステップ結果を確認可

16

サンプリングレート

現在の波形サンプリング設定（例：100Msps）

17

設定インパルス電圧

出力電圧設定値の表示

18

総合測定結果

全ステップがPASS：合格、FAIL含む場合はFAIL表示

19

現在時刻

システム時計に基づく表示時間
