インパルス巻線試験器の入門⑥-システム設定と通信インターフェースの管理｜用語集

― 操作環境・表示・ネットワーク接続の最適化設定ガイド ―

本章では、[SYSTEM]メニューに含まれる各種システム設定項目について解説します。これには表示の明るさ、日時、言語設定、通信インターフェース（RS232C、USB、LAN）など、試験そのものに直接影響しないが操作性・利便性・外部連携に大きく関わる機能が含まれます。

1. SYSTEM画面の構成と機能

[SYSTEM]キーを押すことで以下の4つの画面に切り替わります：

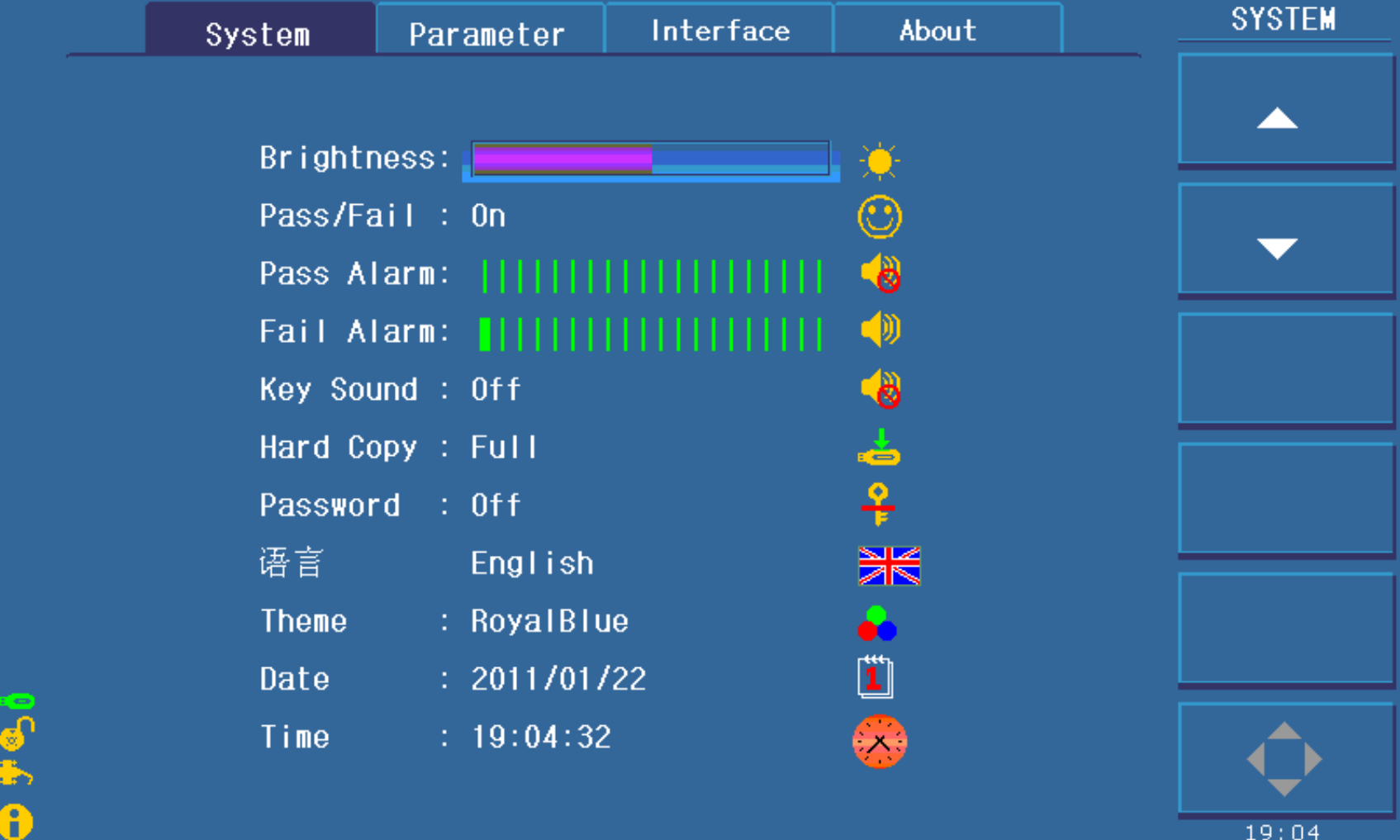

2. システム設定（System）

項目	説明
Brightness	ディスプレイの輝度（調整幅あり）
Pass/Fail表示	測定結果の表示有無（ON/OFF）
Pass Alarm／Fail Alarm	合否ブザー音の音量調整（ミュート可能）
Key Sound	キー操作音の有無
Hard Copy	COPYキーで保存する画像範囲（全体／波形部のみ）
Password	操作時のパスワード保護（ON／OFF、変更可能）
Language	操作言語の切替（英語／中国語）
Theme	画面配色テーマ（4種：RoyalBlue、Seagreen、Steelblue、Indianred）
Date／Time	年月日／時刻の設定（直接数値入力も可）

補足：パスワードは数字のみ使用可能。変更時には現在のパスワードが必要です。

3. パラメータ設定（Parameter）

測定波形表示と動作トリガの動作制御が行えます：

項目	内容
Wave Disp	波形の表示状態を選択（下記参照）
Trig Mode	トリガモード（Manual、External、Bus、Internal）
Delay Time	トリガ遅延（μs単位で指定可能）

Wave Disp（波形表示）モードの種類：

4. 通信インターフェース設定（Interface）

TH2883Sシリーズは、複数の通信方式に対応しています。

4.1 I/O設定

全体の通信モードや接続状態の設定を一括で確認・調整可能です。

4.2 RS232Cインターフェース

RS232CはPLC・バーコードリーダ等のシリアル制御に使用されます。

4.3 USBインターフェース（Device／Host）

4.4 LANインターフェース

設定例：

5. バージョン情報（About）

などが確認可能。技術サポート時やアップデート時に必要となる情報です。

まとめ

SYSTEMメニューは、装置の操作性、表示内容、外部連携を支える重要な基礎設定が集約されています。通信機能を活用すれば、製造ラインや自動試験システムとの統合も容易に行うことができます。
