MFA 低損失のパッシブミキサーを使用｜用語集

低損失のパッシブミキサーをフロントエンド（MFA:ミキサーファースト）に採用する場合、その「スイッチング特性」と「ベースバンド側からのインピーダンス変換」が設計の鍵となります。

特に、RFSoCや高精度なRFフロントエンド設計において、低損失パッシブミキサーを使いこなすための技術的ポイントを整理しました。

1. 透過性（Transparency）の活用

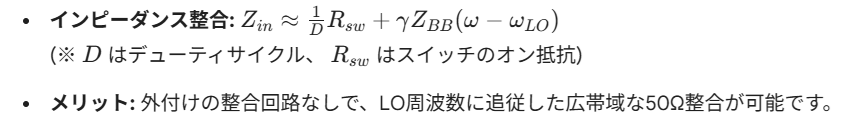

パッシブミキサーは、能動ミキサーと異なり双方向性を持っています。これにより、ベースバンド（BB）側のインピーダンス ZBB がRF側に変換されて見えます。

2. Nパスフィルタ効果による急峻な選択性

低損失なパッシブミキサーを多相（例えば4相や8相）で駆動し、BB側に低域通過フィルタ（LPF）を配置すると、RF側からはLO周波数を中心とした非常に高い $Q$ 値を持つバンドパスフィルタとして動作します。

ブロッカ耐性: アンテナ直後で不要な妨害波をシャープに落とせるため、後段のADCや増幅器のダイナミックレンジを有効に活用できます。
低損失の重要性: ここでミキサーの挿入損失（Conversion Loss）が大きいと、システム全体の雑音指数（NF）がダイレクトに悪化するため、低 $R_{sw}$ なMOSFETスイッチの選定が不可欠です。

3. 実装上の設計課題と対策

課題	対策
LOリーク	差動構成（Double-Balanced）の採用、および基板レイアウトでのアイソレーション確保。
NF（雑音指数）	ミキサー直後のベースバンド増幅器（TIA: Trans-Impedance Amp）を低ノイズ化し、フリッカノイズ（1/f ノイズ）を抑制。
高次高調波応答	8相ミキシング（Harmonic Rejection Mixer）を採用することで、3次・5次の高調波受信をキャンセルする。

4. RFSoC/FPGA連携における利点

AMD Zynq UltraScale+ RFSoCなどのプラットフォームと組み合わせる場合、ミキサーファーストで広帯域に信号を取り込み、デジタル領域で高精度な補正（IQ不平衡補正やデジタルダウンコンバージョン）を行う構成と非常に相性が良いです。

デジタル・アシスト: パッシブミキサー特有の非理想特性を、後段のDSP（FPGA）側でリアルタイムにキャリブレーションすることで、アナログ回路の複雑さを抑えつつ高性能な受信機を実現できます。

低損失パッシブミキサーをフロントエンドに置くことで、回路のシンプルさと圧倒的な線形性を両立できますが、システム全体の感度（NF）設計が最もシビアなトレードオフになりますね。
