高周波デバイスの評価、特にMasonの単方向利得 U の計算式に登場する K (安定係数) と Re (実部) について、その意味と重要性を整理します。

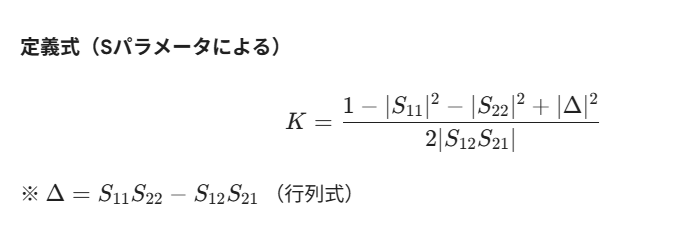

1. K：Rollettの安定係数 (Stability Factor)
K 係数は、増幅器が「無条件安定（Unconditionally Stable）」であるかどうかを判断する指標です。
 |
判定基準
K > 1 かつ |⊿| < 1: 無条件安定。どのようなインピーダンスをポートに接続しても、デバイスが自励発振することはありません。
K < 1: 潜在的不安定。特定のインピーダンスを接続すると発振する可能性があります。

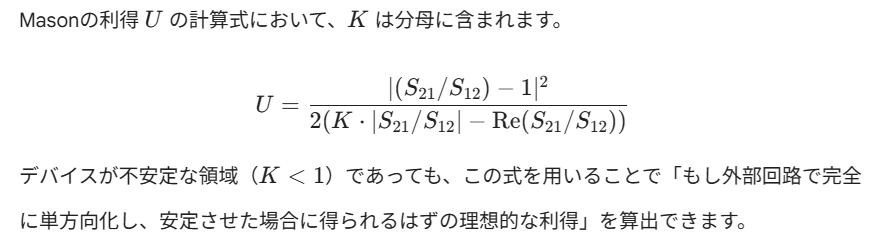

Masonの式における役割
 |
2. Re：複素数の実部 (Real Part)
式中の Re(S21/S12） は、複素数である S21/S12 の実部のみを取り出すことを意味します。
なぜ実部が必要か
高周波の利得計算では、位相（虚部）を含んだ複素数として計算が進みますが、最終的な「電力利得（Power Gain）」はスカラー量（実数）でなければなりません。
物理的意味: S21/S12 の実部は、入力から出力への伝送と、出力から入力への帰還の間の「同相成分」の強さを表しています。
計算の挙動: この実部が大きい（帰還と伝送の相関が強い）と、U の値は大きく変動します。特にCNT-TFTのようなデバイスで S12 が極めて小さい場合、S21/S12 の値が非常に大きくなるため、計算精度において実部の取り扱いが重要になります。
3. 実務上の注意点：CNT-TFT評価において
CNT-TFTのようなナノデバイスをVNAで測定する場合、以下の現象がよく起こります。
K が 1 を大きく下回る:
CNT-TFTは高い出力インピーダンスを持つことが多く、低周波側で非常に不安定（発振しやすい状態）になりがちです。この時、 は小さな値になります。
Re(S21/S12)$ のノイズ:
S12（逆方向透過係数）は非常に微小な値（例: -40 dB 以下）になることが多く、VNAのダイナミックレンジの限界付近ではノイズが乗りやすくなります。
影響: 分母の Re 項にノイズが乗ると、U のプロットがギザギザになり、fmax の外挿精度が落ちます。
対策: VNAのIF帯域幅（IFBW）を絞るか、アベレージングをかけて S12 の位相精度を確保することが不可欠です。
4. 簡易的な確認方法
Pythonの scikit-rf を使用している場合、これらは個別に確認可能です。
# K係数の確認
k_factor = network.stability_factor
# S21/S12 の実部の確認
ratio = network.s21 / network.s12
re_part = ratio.s.real # 複素数データの実部Masonの式において と はセットで機能し、デバイスの「帰還を含む複雑な挙動」を「一つの純粋な利得数値」へと凝縮する役割を果たしています。これらを正しく理解しておくことで、シミュレーションと実測の乖離が起きた際に、原因が「安定性の問題」なのか「純粋な利得不足」なのかを切り分けることができます。
