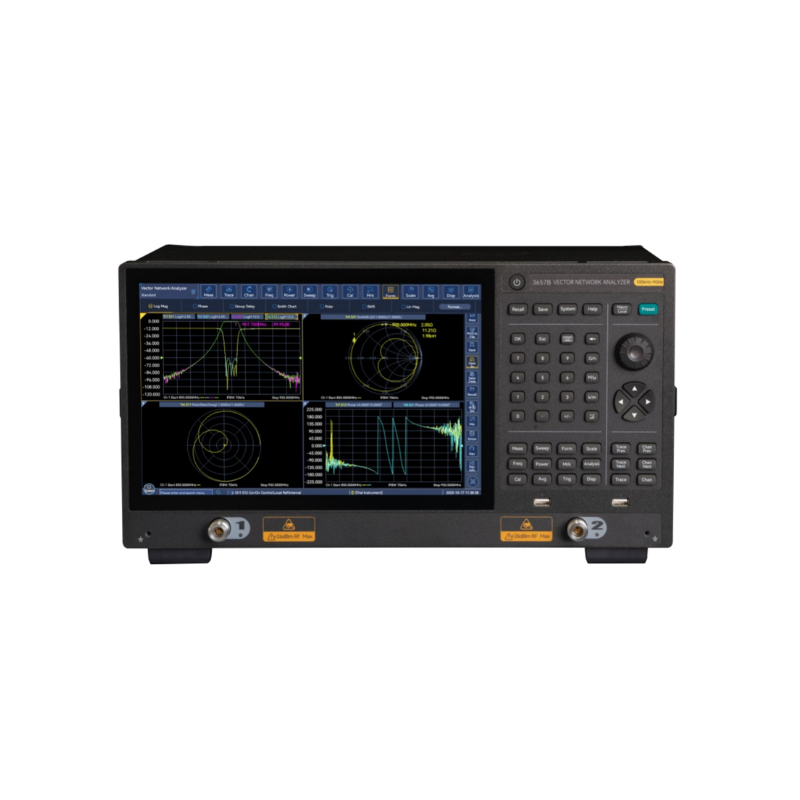

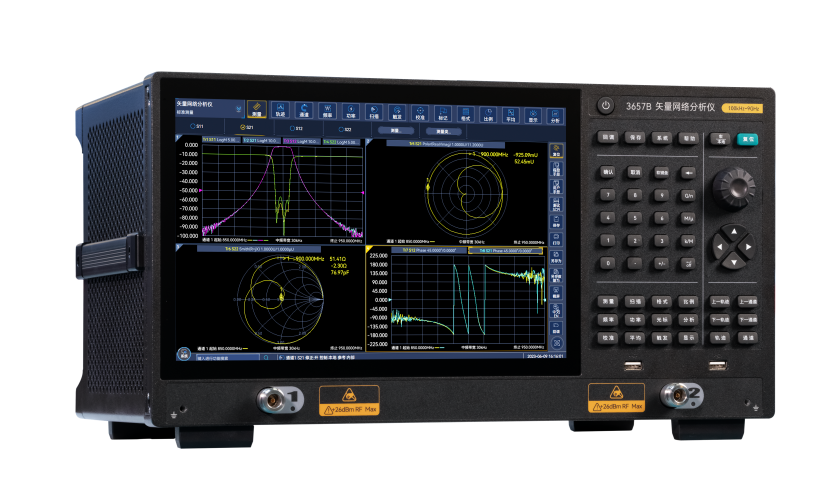

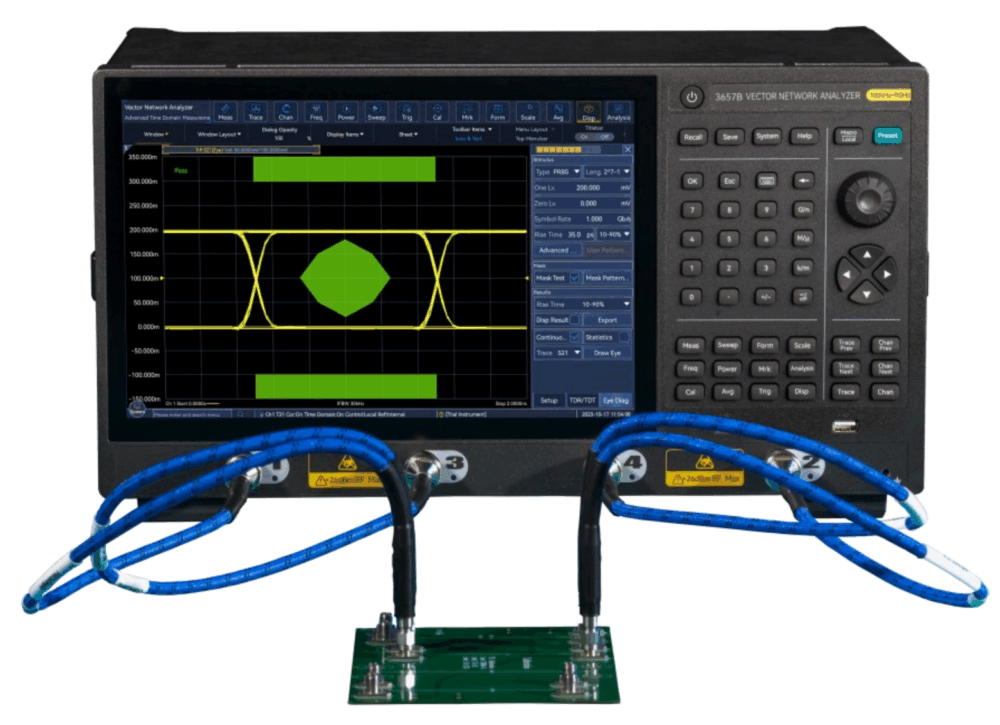

Ceyear 3657シリーズベクトルネットワークアナライザ 2ポート

型番: 3657A
メーカー: Ceyear
シリーズ: 3657シリーズ
カテゴリ: ベンチトップ・ベクトルネットワークアナライザ

価格2,057,000円税込

メーカー保証本体3年・付属品1年
国内技術サポート

価格・納期を問い合わせる無料デモ機を申し込む技術担当者に相談する

今すぐ電話する0120-620-115通話無料

製品概要

主な特長

・最大140dBのダイナミックレンジを備え、高リジェクション比デバイスの高精度測定が可能です。
・4μs/ポイントの高速測定により、生産ラインでのテスト効率を大幅に向上させます。
・高い安定性により、高精度試験の要求を満たすことができます。
・標準のタイムドメイン解析機能に加え、自動フィクスチャ除去機能や高度なタイムドメイン解析機能など、より多くの機能を選択可能です。
・小型軽量設計により、同一スペース内により多くの試験機器を設置できます。
・2Uラックマウント型（オーバーヘッド）および5Uデスクトップ型の2モデルを用意しています。
・4ポートオプションを備え、単一接続で4ポートネットワークの全16個のSパラメータ測定およびバランスパラメータ測定を実現します。
・リップルテスト、帯域幅テスト、リミットテストなどの強力なデータ解析機能を備え、合否判定を容易にし、テスト効率を向上させます。
・LANインターフェースを搭載し、リモートコントロールやシステム接続が可能で、さらに6つのUSBポートを装備しています。
・SCPIコマンドを同期的に記録し、ワンクリックでスクリプトを生成できます。

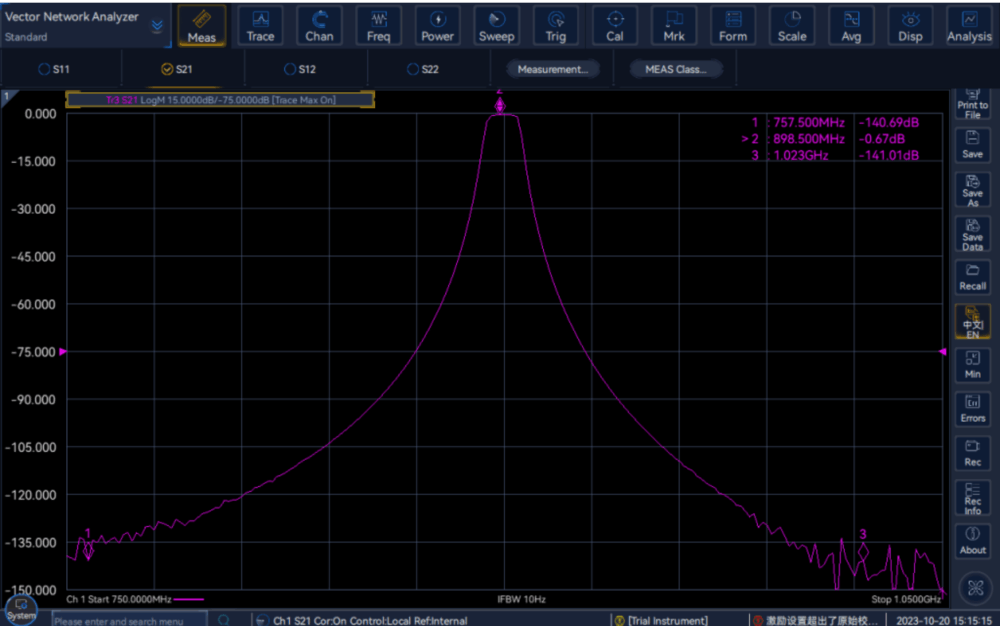

■ワイドダイナミックレンジ

最大140dB（IFBW＝10Hz）のダイナミックレンジを備え、高リジェクション比デバイスの高精度測定が可能です。

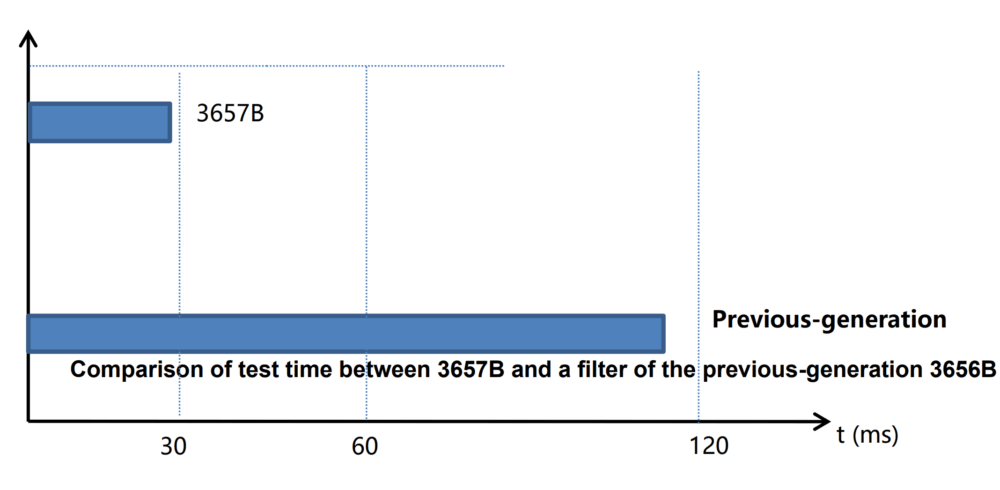

■超高速スイープ

従来製品と比較してスイープ速度が大幅に向上しており、測定応答速度を高め、高速ケーブル試験、チップ生産ライン試験、フィルタ調整などの分野において測定効率を向上させます。

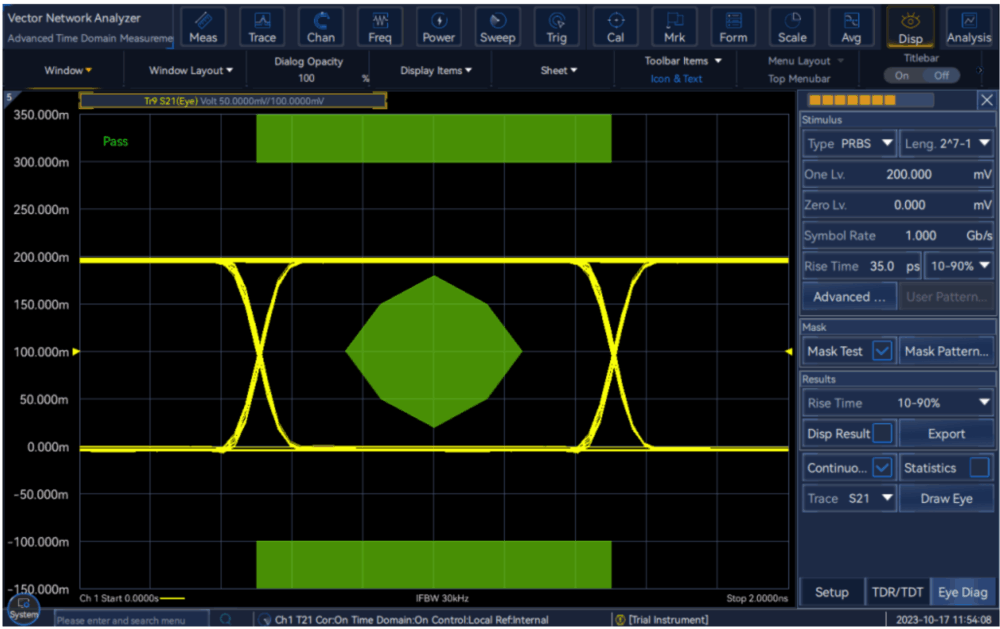

■信号品質の高速解析

ネットワークパラメータに基づいて仮想アイダイアグラムを生成・解析する機能を備えています。高速デジタル通信規格に基づき、事前定義されたアイダイアグラムテンプレートを使用して効率的な合否判定試験を実施できます。また、ジッタやノイズなどの干渉をシミュレーションアイダイアグラムに付加し、プリエンファシスやイコライゼーションなどの補正アルゴリズムを適用することで、実際の高速リンク環境における異なる位置のアイダイアグラムを再現することができます。

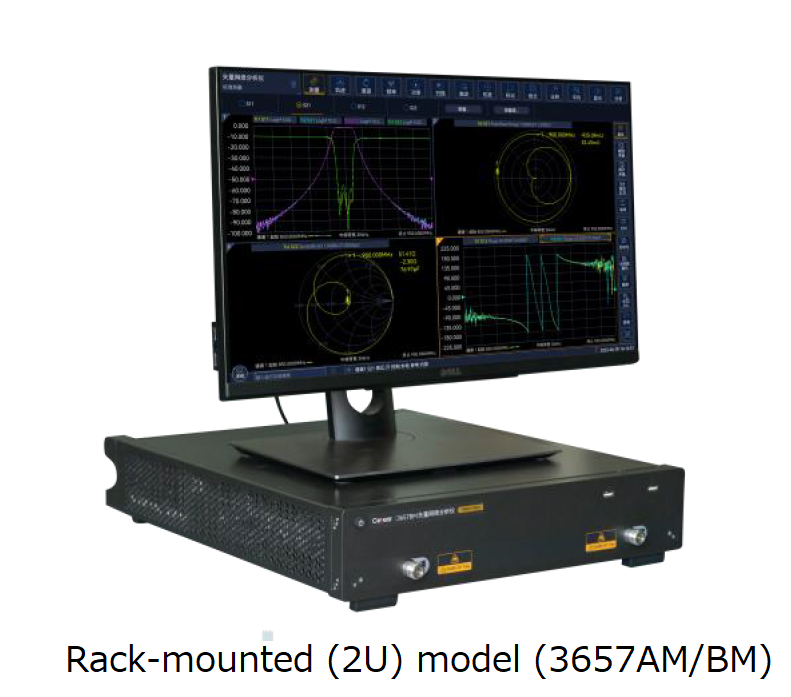

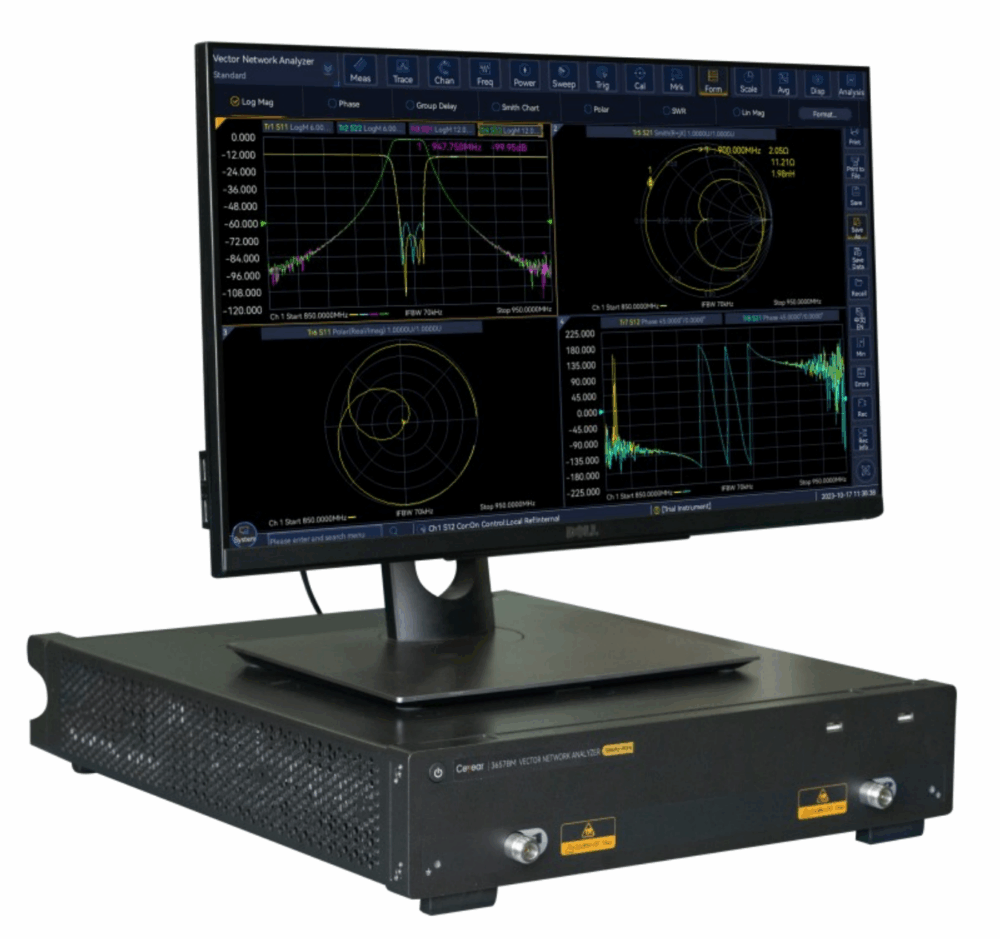

■デスクトップモデル（2U）

自動試験、システムインテグレーション、無人化工場などのアプリケーションに適しています。

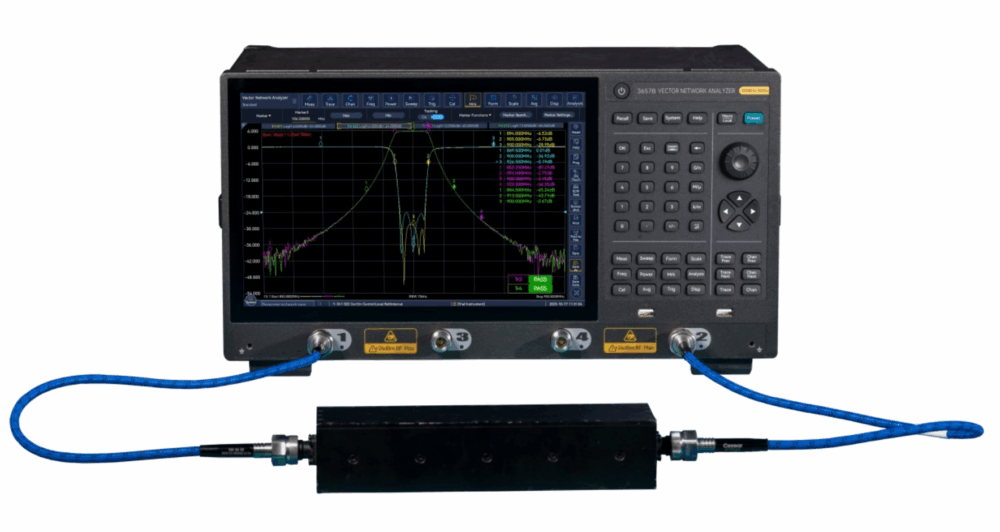

■モバイル通信製品の生産試験

3657シリーズ・ベクトルネットワークアナライザの周波数範囲は、モバイル通信製品の生産および試験ニーズを満たします。高速スイープ、広いダイナミックレンジ、小型設計などの特長を備えており、工場での量産試験や、フィルタ、アンプ、アンテナ、ケーブルなどのRF部品試験に適用できます。

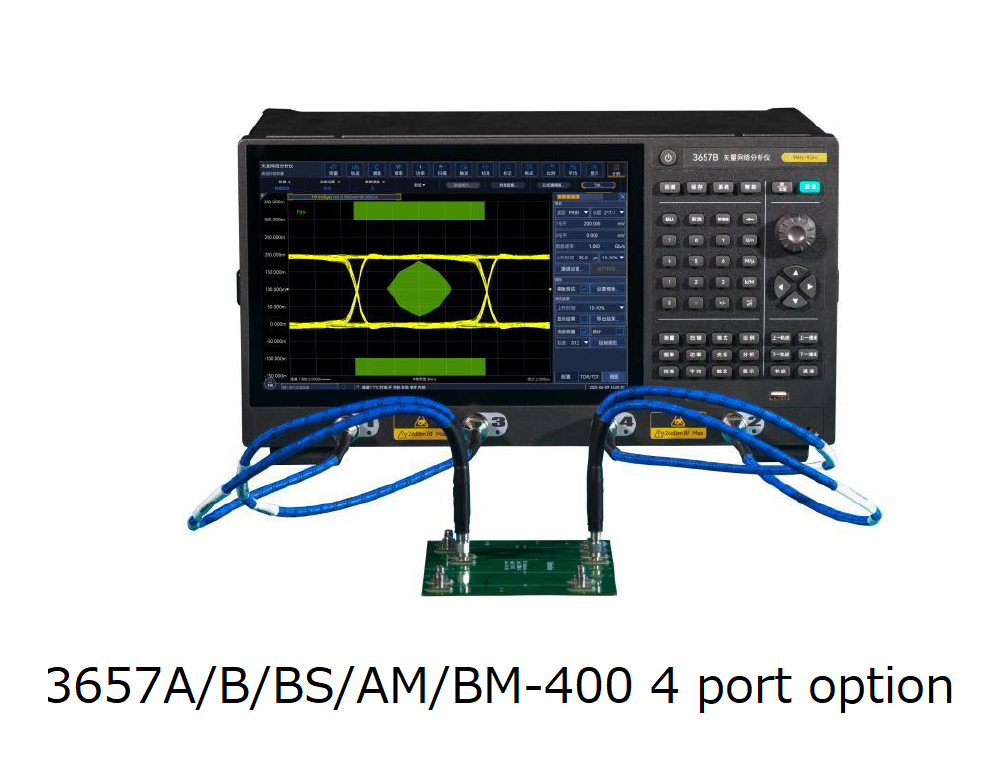

■パッシブ多ポートデバイスおよびバランスデバイスの試験

3657シリーズ・ベクトルネットワークアナライザは4ポート試験機能を備えており、単一接続で4ポートネットワークの全16個のSパラメータを測定できます。バランスパラメータ測定機能も備えており、工場での多ポートデバイスの量産試験に最適です。

規格表

型番	3657A	3657AM	3657B	3657BM
周波数範囲	9 kHz / 100 kHz ～ 4.5 GHz / 9 GHz
周波数分解能	1 Hz
システムダイナミックレンジ
9 kHz ～ 100 kHz	98 dB
100 kHz ～ 10 MHz	110 dB
10 MHz ～ 6 GHz	140 dB
6 GHz ～ 9 GHz	136 dB
周波数精度	±5 × 10⁻⁶ (23 ℃ ± 3 ℃)
最大出力電力	0 dBm（代表値：+3 dBm @ 9 kHz ～ 100 kHz） 10 dBm（代表値：+13 dBm @ 100 kHz ～ 9 GHz）
反射トラッキング
9 kHz ～ 100 kHz	±0.050 dB
100 kHz ～ 3 GHz	±0.030 dB
3 GHz ～ 6 GHz	±0.030 dB
6 GHz ～ 9 GHz	±0.050 dB
最大消費電力	150 W
有効ソースマッチ
9 kHz ～ 100 kHz	36 dB
100 kHz ～ 3 GHz	36 dB
3 GHz ～ 6 GHz	35 dB
6 GHz ～ 9 GHz	33 dB
伝送トラッキング
9 kHz ～ 100 kHz	±0.050 dB
100 kHz ～ 3 GHz	±0.030 dB
3 GHz ～ 6 GHz	±0.030 dB
6 GHz ～ 9 GHz	±0.050 dB
有効ダイレクティビティ
9 kHz ～ 100 kHz	40 dB
100 kHz ～ 3 GHz	46 dB
3 GHz ～ 6 GHz	40 dB
6 GHz ～ 9 GHz	38 dB
有効ロードマッチ
9 kHz ～ 100 kHz	40 dB
100 kHz ～ 3 GHz	44 dB
3 GHz ～ 6 GHz	40 dB
6 GHz ～ 9 GHz	38 dB
振幅トレースノイズ
9 kHz ～ 100 kHz	0.0060 dBrmsIFBW = 100 Hz (9 kHz ～ 10 MHz) / IFBW = 1 kHz (10 MHz ～ 9 GHz)
100 kHz ～ 10 MHz	0.0060 dBrmsIFBW = 100 Hz (9 kHz ～ 10 MHz) / IFBW = 1 kHz (10 MHz ～ 9 GHz)
10 MHz ～ 3 GHz	0.0015 dBrmsIFBW = 100 Hz (9 kHz ～ 10 MHz) / IFBW = 1 kHz (10 MHz ～ 9 GHz)
3 GHz ～ 6 GHz	0.0020 dBrmsIFBW = 100 Hz (9 kHz ～ 10 MHz) / IFBW = 1 kHz (10 MHz ～ 9 GHz)
6 GHz ～ 9 GHz	0.0030 dBrmsIFBW = 100 Hz (9 kHz ～ 10 MHz) / IFBW = 1 kHz (10 MHz ～ 9 GHz)
位相トレースノイズ
9 kHz ～ 100 kHz	0.300°IFBW = 100 Hz (9 kHz ～ 10 MHz) / IFBW = 1 kHz (10 MHz ～ 9 GHz)
100 kHz ～ 10 MHz	0.300°IFBW = 100 Hz (9 kHz ～ 10 MHz) / IFBW = 1 kHz (10 MHz ～ 9 GHz)
10 MHz ～ 3 GHz	0.045°IFBW = 100 Hz (9 kHz ～ 10 MHz) / IFBW = 1 kHz (10 MHz ～ 9 GHz)
3 GHz ～ 6 GHz	0.060°IFBW = 100 Hz (9 kHz ～ 10 MHz) / IFBW = 1 kHz (10 MHz ～ 9 GHz)
6 GHz ～ 9 GHz	0.090°IFBW = 100 Hz (9 kHz ～ 10 MHz) / IFBW = 1 kHz (10 MHz ～ 9 GHz)
IFBW	1 Hz〜2 MHz
振幅表示分解能	0.001 dB/div
位相表示分解能	0.001°/div
ポートコネクタ形式	N型（メス）、システムインピーダンス50 Ω
測定ポート数
標準構成	2ポート
オプション3657A/B/AM/BM-400 選択時	4ポート
周辺インターフェース	USB、LAN、HDMI、DP
表示装置	12.1 インチ高解像度タッチスクリーン
最大質量	13.5 kg	12.5 kg	13.5 kg	12.5 kg
外形寸法（幅×高さ×奥行）	426 mm × 221.5 mm × 250 mm	426 mm × 88.1 mm × 500 mm	426 mm × 221.5 mm × 250 mm	426 mm × 88.1 mm × 500 mm
電源	単相 AC 220 V 50 Hz または単相 AC 110 V 50/60 Hz

付属品・オプション

注文情報

本体仕様

モデル	名称・内容
3657A	ベクトルネットワークアナライザ (100 kHz ～ 4.5 GHz) ／ 5Uモデル／画面付き
3657B	ベクトルネットワークアナライザ (100 kHz ～ 9 GHz) ／ 5Uモデル／画面付き（指標は3657BSより優れる）
3657AM	ベクトルネットワークアナライザ (100 kHz ～ 4.5 GHz) ／ 2Uモデル／画面なし
3657BM	ベクトルネットワークアナライザ (100 kHz ～ 9 GHz) ／ 2Uモデル／画面なし

標準構成（Standard configuration）

No.	名称	説明
1	標準3芯電源コード	1本
2	USBマウス	1個
3	クイックスタートガイド	1冊
4	検査合格証明書	1枚

一般オプション（General options）

No.	オプション番号	名称	機能・説明
1	3657-001	ラックマウントキット	3657A/B用キャビネット取付専用キット
2	3657-002	ラックマウントキット	3657AM/BM用キャビネット取付専用キット
3	3657-004	ユーザーマニュアル	印刷版ユーザーマニュアル
4	3657-005	アルミ輸送ケース	3657A/B用輸送ケース
5	3657-006	英語化オプション	前面/背面パネルおよびOSの言語を英語に設定
6	3657-S07	自動フィクスチャ除去機能 (AFR)	単端およびバランスデバイスの治具を自動で補正・除去
7	3657-S11	高度タイムドメイン解析	TDRインピーダンス測定・アイダイアグラム解析等に対応
8	20205	N型 50 Ω 機械校正キット	全体校正 (DC ～ 3 GHz)
9	20201	N型 50 Ω 機械校正キット	全体校正 (DC ～ 9 GHz)
10	31101	N型 50 Ω 機械校正キット	全体校正 (DC ～ 18 GHz)
11	31121A	3.5 mm 機械校正キット	全体校正 (DC ～ 6 GHz)
12	20202	3.5 mm 機械校正キット	全体校正 (DC ～ 9 GHz)
13	31121	3.5 mm 機械校正キット	全体校正 (DC ～ 26.5 GHz)
14	20404EZ	電子校正キット	4ポート全体校正 (300 MHz ～ 8.5 GHz) 1× 4.3-10 ポート＋ 3× 3.5 mm ポート
15	20402	電子校正キット	2ポート全体校正 (300 kHz ～ 18 GHz N型)
16	20403	電子校正キット	2ポート全体校正 (10 MHz ～ 26.5 GHz 3.5 mm)
17	20405	電子校正キット	4ポート全体校正 (10 MHz ～ 20 GHz 3.5 mm)
18	GORE-OSZKUZKU0240	N型 Gore試験ケーブル	N型オス端子／長さ 60 cm
19	GORE-OSZKUZKV0240	N型 Gore試験ケーブル	N型メス端子／長さ 60 cm
20	87302AZ	N型試験ケーブル	N型オス端子／長さ 60 cm
21	87302BA	N型試験ケーブル	N型メス端子／長さ 60 cm
22	87302AY	N-SMA 試験ケーブル	SMAオス端子／長さ 80 cm
23	87302AX	N-SMA 試験ケーブル	SMAメス端子／長さ 80 cm
24	87601	マイクロ波ツール (N型)	N型→ 3.5 mm / 2.4 mm 変換同軸アダプタセット
25	87601A	マイクロ波ツール (3.5 mm)	3.5 mm→ N型 / 2.4 mm 変換同軸アダプタセット
26	P2418HT	ディスプレイ	23.8 インチタッチディスプレイ

3657B オプション（3657B option）

No.	オプション番号	名称	機能
1	3657B-221	2ポート 9 kHz 低周波拡張	下限周波数範囲を 9 kHz まで拡張
2	3657B-400	4ポート測定	100 kHz ～ 9 GHz の 4ポート VNA構成（デュアルソース方式）
3	3657B-421	4ポート 9 kHz 低周波拡張	下限周波数範囲を 9 kHz まで拡張（400 オプション必須）

3657A オプション（3657A option）

No.	オプション番号	名称	機能
1	3657A-221	2ポート 9 kHz 低周波拡張	下限周波数範囲を 9 kHz まで拡張
2	3657A-400	4ポート測定	100 kHz ～ 4.5 GHz の 4ポート VNA構成（デュアルソース方式）
3	3657A-421	4ポート 9 kHz 低周波拡張	下限周波数範囲を 9 kHz まで拡張（400 オプション必須）

3657BM オプション（3657BM option）

No.	オプション番号	名称	機能
1	3657BM-221	2ポート 9 kHz 低周波拡張	下限周波数範囲を 9 kHz まで拡張
2	3657BM-400	4ポート測定	100 kHz ～ 9 GHz の 4ポート VNA構成（デュアルソース方式）
3	3657BM-421	4ポート 9 kHz 低周波拡張	下限周波数範囲を 9 kHz まで拡張（400 オプション必須）

3657AM オプション（3657AM option）

No.	オプション番号	名称	機能
1	3657AM-221	2ポート 9 kHz 低周波拡張	下限周波数範囲を 9 kHz まで拡張
2	3657AM-400	4ポート測定	100 kHz ～ 4.5 GHz の 4ポート VNA構成（デュアルソース方式）
3	3657AM-421	4ポート 9 kHz 低周波拡張	下限周波数範囲を 9 kHz まで拡張（400 オプション必須）

資料ダウンロード

よくある質問

QCeyear製品は購入時の校正書類対応可能ですか？
A
Ceyear製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
