製品名

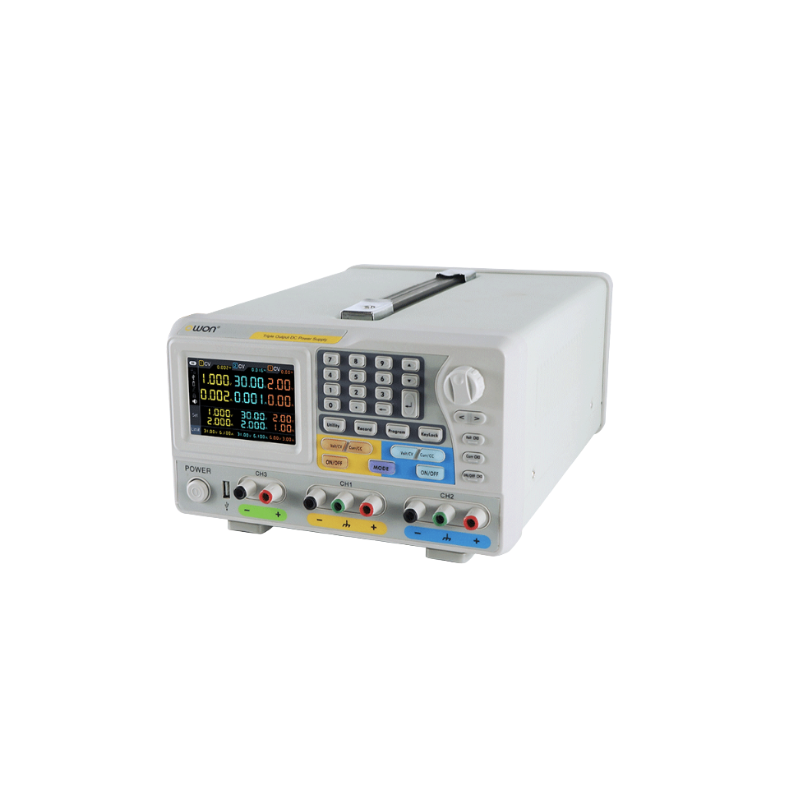

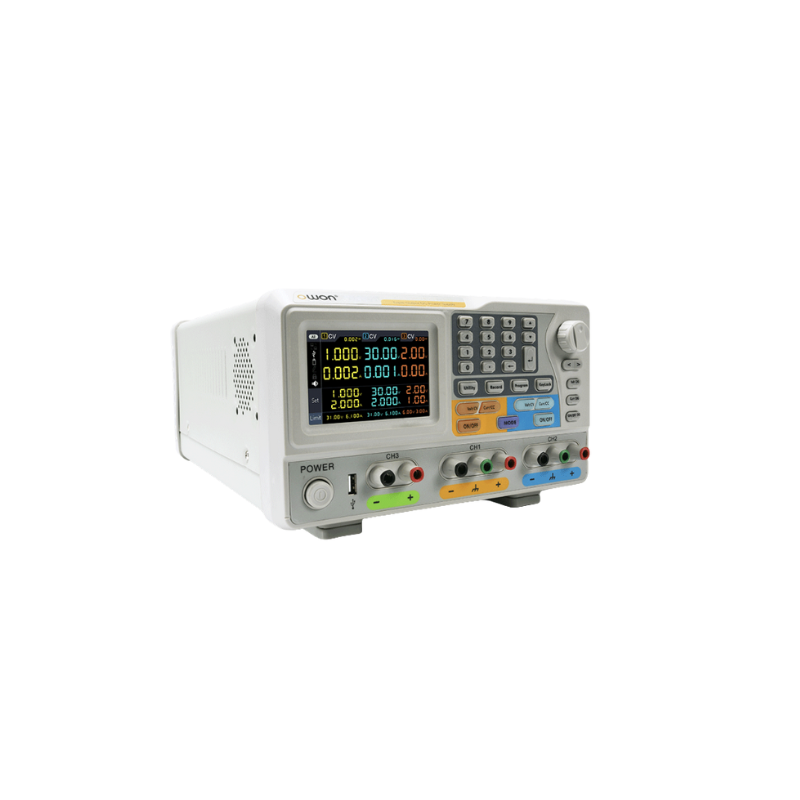

ODPシリーズ プログラマブル直流電源(型番：ODP3033, 3ch, 30V / 3A, 30V / 3A，6V / 3A)
価格
60,280円(税込)
型番
ODP3033
メーカー
用途
概要
ODPシリーズ 3チャンネル電源
+ 3チャンネル
+ リニア・レギュレーション： 低リプル/ノイズ
+ 最大出力： 198W, 378W
+ 出力分解能： 1mV / 1mA
+ シーケンス出力（CH1, CH2のみ）： 100ステップ
+ データ・ロギング機能： 出力電圧/電流をモニタしロギング、結果をリストまたはグラフで表示

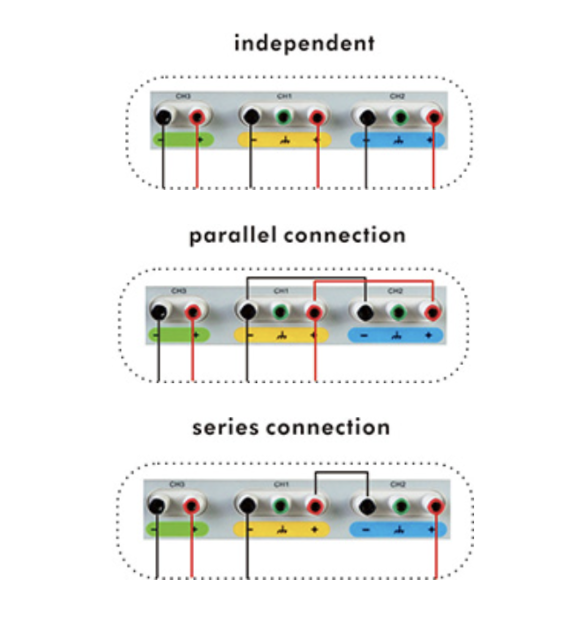

+ CH1とCH2は並列または直列接続可能
+ 4インチLCD

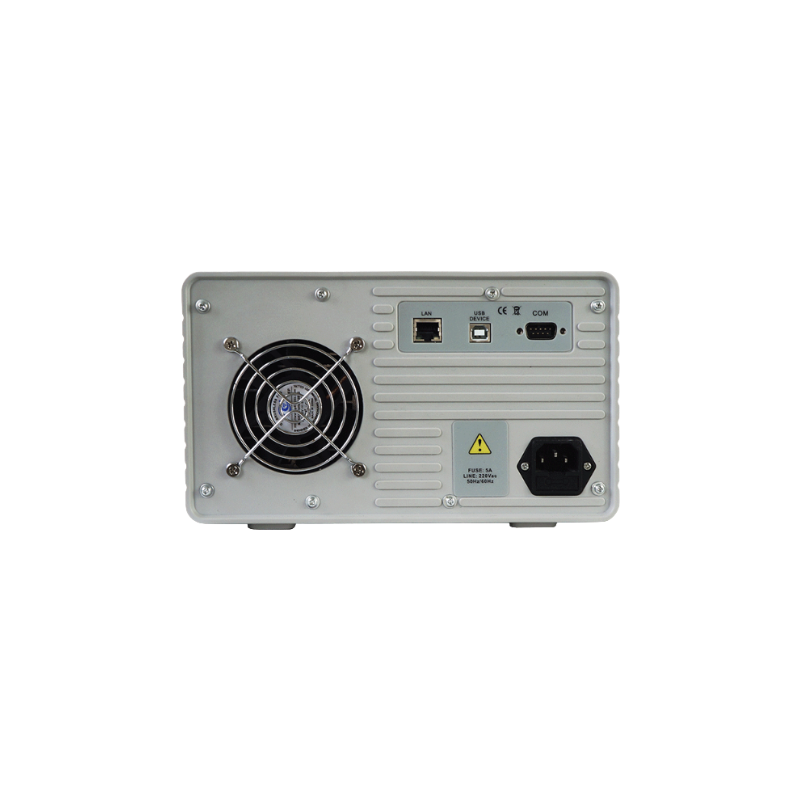

+ インターフェース： USBホスト, USBデバイス, RS232, LAN
+ SCPIコマンドをサポート
仕様
| モデル | ODP3033 | ODP3063 | ODP6033 | |||||
|---|---|---|---|---|---|---|---|---|
| チャンネル数 | 3チャンネル | |||||||
| 最大出力 | 198W | 378W | 378W | |||||
| 出力レンジ | 0-30V / 0-3A 0-30V / 0-3A 0-6V / 0-3A |
0-30V / 0-6A 0-30V / 0-6A 0-6V / 0-3A |
0-60V / 0-3A 0-60V / 0-3A 0-6V / 0-3A |
|||||
| ディスプレイ | ||||||||
| サイズ | 4 インチカラー LCD | |||||||
| 解像度 | 480 x 320 ピクセル | |||||||
| 機械的仕様 | ||||||||
| 寸法(W x H x D) | 250 x 158 x 358 (mm) | |||||||
| 重量 | 約9.8 kg | 約12.0 kg | ||||||
指定された動作環境下で連続して少なくとも30分間実行された機器に基づく仕様
| モデル | ODP3033 | ODP3063 | ODP6033 | 全ての3 モデル | ||||
|---|---|---|---|---|---|---|---|---|
| チャンネル | CH1 | CH2 | CH1 | CH2 | CH1 | CH2 | CH3 | |
| 出力定格 （0℃-40℃） |
電圧 | 0 – 30V | 0 – 30V | 0 – 60V | 0 – 6V | |||
| 電流 | 0 – 3A | 0 – 6A | 0 – 3A | 0 – 3A | ||||
| 負荷レギュレーション | 電圧 | ≤0.01% + 3mV | ||||||
| 電流 | ≤0.01% + 3mA | |||||||
| ライン・レギュレーション | 電圧 | ≤0.01% + 3mV | ||||||
| 電流 | ≤0.01% + 3mA | |||||||
| 設定分解能 | 電圧 | 1mV | ||||||
| 電流 | 1mA | |||||||
| リードバック分解能 | 電圧 | 1mV | ||||||
| 電流 | 1mA | |||||||
| 設定精確度 (25℃ ± 5℃) (within 12 months) |
電圧 | ≤0.03% + 10mV | ||||||
| 電流 | ≤0.1% + 8mA | ≤0.1% + 5mA | ||||||
| リードバック確度 (25℃ ± 5℃) |
電圧 | ≤0.03% + 10mV | ||||||
| 電流 | ≤0.1% + 8mA | ≤0.1% + 5mA | ||||||
| リップル/ノイズ (20Hz – 20MHz) |
電圧(Vp-p) | ≤4mVp-p | ≤3mVp-p | |||||
| 電圧(rms) | ≤1mVrms | ≤1mVrms | ||||||
| 電流(rms) | ≤5mArms | ≤4mArms | ||||||
| 出力温度係数 (0℃ – 40℃) |
電圧 | ≤0.03% + 10mV | ||||||
| 電流 | ≤0.1% + 5mA | |||||||
| リードバック温度係数 | 電圧 | ≤0.03% + 10mV | ||||||
| 電流 | ≤0.1% + 5mA | |||||||
| 並列設定確度 | 電圧 | ≤0.02% + 5mV | ||||||
| 電流 | ≤0.1% + 30mA | |||||||
| シーケンス出力 | ステップ | 100 | ||||||
| 時間設定 | 秒 | |||||||
| データ・ロギング | 10kポイント(電圧, 電流と電力データ) | |||||||
| 動作温度 | 0 – 40℃ | |||||||
| インターフェース | USBホスト, USBデバイス, RS232, LAN | |||||||
