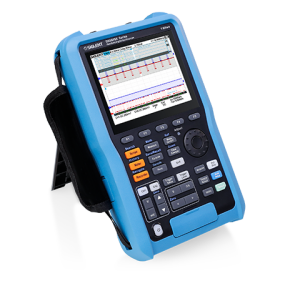

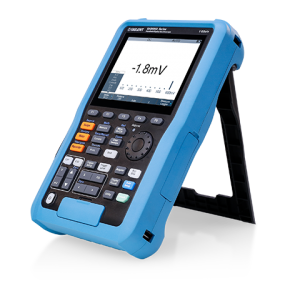

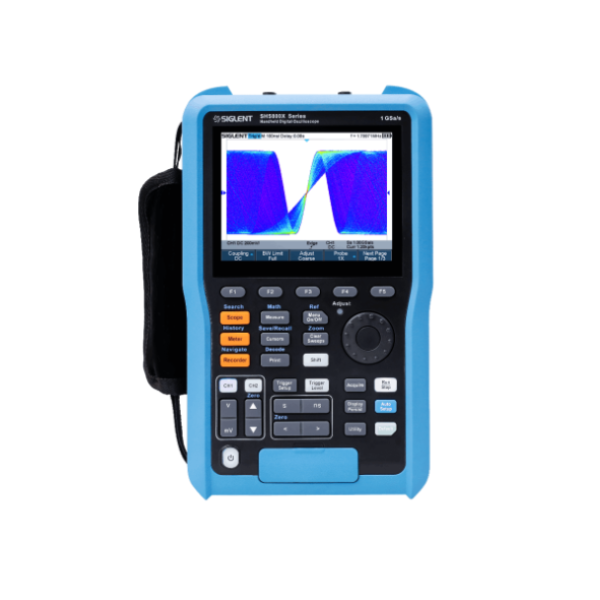

SIGLENT SHS800Xシリーズ オシロスコープ 100MHz、2ch、8bit
・周波数帯域： 100MHz、200MHz ・チャンネル数： 2 ・最高サンプルレート： 1 GSa/s ・最大レコード長： 12 Mポイント ・最高波形キャプチャレート： 100,000 wfm/s（ノーマルモード）、400,000 wfm/s（シーケンスモード） ・マルチメーター ・バッテリ動作時間：5.5時間 ・5.6インチLCDディスプレイ
- 型番
- SHS810X
- メーカー
- SIGLENT
- シリーズ
- SHS800Xシリーズ
- カテゴリ
- ハンドヘルド・オシロスコープ
製品概要
・周波数帯域： 100MHz、200MHz
・チャンネル数： 2
・最高サンプルレート： 1 GSa/s
・最大レコード長： 12 Mポイント
・最高波形キャプチャレート： 100,000 wfm/s（ノーマルモード）、400,000 wfm/s（シーケンスモード）
・マルチメーター

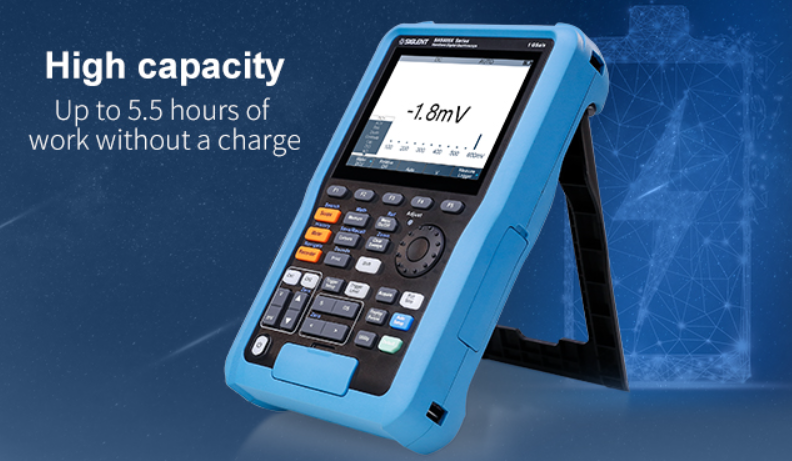

・バッテリ動作時間：5.5時間

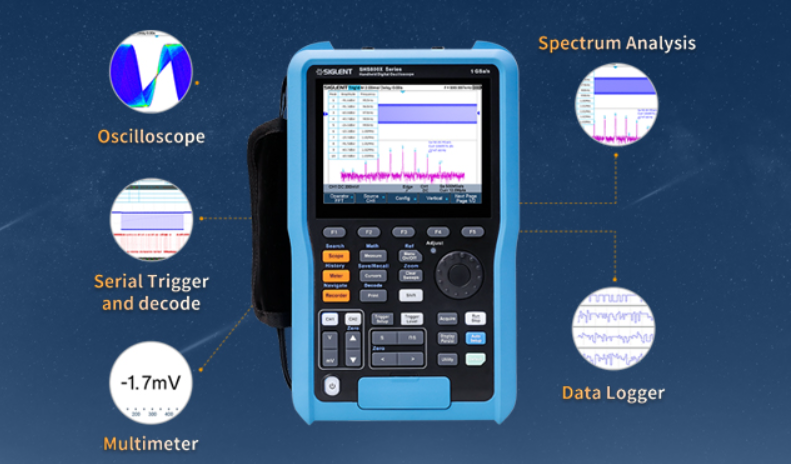

■5つの機能を1台に集約
2チャンネルオシロスコープ、True RMSマルチメータ、データロガー
シリアルトリガ＆デコーダ、FFTスペクトル解析
■IP51保護等級に準拠
IP51の防塵・防水性能を備えた密閉構造を採用し、IEC60529に基づいた評価試験をクリアしました。また、ラバー加工された本体表面と大きな入力キーにより、厳しい環境下においても優れた耐久性と操作性を発揮します。
■ハードウェアベースのTrue RMSマルチメータ
6,000カウント（3½ 桁）のデジタルマルチメータを内蔵
ハードウェアベースのTrue RMS測定
最大4チャンネル、350万点の測定ポイントの保存に対応した、測定値のトレンドグラフ機能を搭載
規格表
| 型番 | SHS810X | SHS820X |
|---|---|---|
| ディスプレイ | 5.6インチ TFT-LCD（640x480） | |
| サンプルレート（最大） | 1 GSa/s（シングル）, 500 MSa/s（デュアル） | |
| 重量 | 約 1.75 kg | |
| 帯域幅 | 100 MHz | 200 MHz |
| トリガタイプ | Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video | |
| メモリ深度（最大） | 12 Mpts（シングル）, 6 Mpts（デュアル） | |
| I/O | USB ホスト, USB デバイス | |
| 波形キャプチャレート（最大） | 100,000 wfms/s（ノーマル）, 400,000 wfms/s（シーケンス） | |
| チャンネル | 2ch（オシロ）＋1ch（マルチメータ） | |
| シリアルデコード | I2C, SPI, UART, CAN, LIN | |
| データロガー | ||
| サンプルロガー | 1Sa/s ～ 25kSa/s | |
| 自動測定ロガー | 0.1秒 ～ 10分間隔, 最多4個の自動測定アイテム | |
| 最大入力電圧（オシロ） | CAT II 300 Vrms（BNC-GND） | |
| 最大入力電圧（マルチメータ） | CAT III 300 Vrms, CAT II 600 Vrms | |
| プローブ | 100MHzパッシブプローブ 2本 | 200MHzパッシブプローブ 2本 |
付属品・オプション
標準付属品 | 数量 |
|---|---|
USBケーブル | 1 |
クイックスタート | 1 |
パッシブプローブ | 2 |
校正証明書 | 1 |
ACアダプタ | 1 |

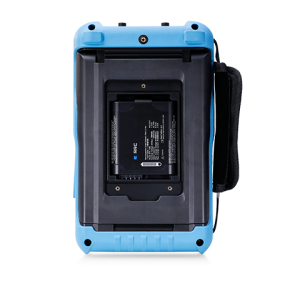

バッテリ | 1 |
SCD600MA 電流測定アダプタ | 1 |
SCD10A 電流測定アダプタ | 1 |
キャリングバッグ | 1 |
オプションアクセサリ | 概容 |
|---|---|
ISFE | 絶縁フロントエンド |
STB-3 | デモ信号源 |
HPB4010 | 高電圧プローブ |
CP4020/CP4050/CP4070/CP4070A/CP5030/CP5030A/CP5150/CP5500/CPL5100 | 電流プローブ |
DPB1300/DPB4080/DPB5150/DPB5150A/DPB5700/DPB5700A | 高電圧差動プローブ |
GSCH4000A | スマートバッテリ充電器 |
よくある質問
QSIGLENT製品は購入時の校正書類対応可能ですか？
ASIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。QSHS800X と SHS1000X の違いは何ですか？
ASDS800X をベースに入出力をすべて絶縁したモデルが SDS1000X です。オシロスコープのチャンネル間も絶縁されています。
Q絶縁されていることの利点は何ですか？
A感電の危険が減ること、フローティング測定が可能なこと、などが挙げられます。
QSHS800Xではフローティング測定できないのですか？
Aバッテリ駆動で、オシロスコープのチャンネルを1つだけ使うことでフローティング測定を実施することができます。
Qフル充電時のバッテリ持続時間は？
ASHS800X で約5.5時間、SHS1000X で約4時間です。
Q防水構造ですか？
A防水ではありませんが、IP51準拠の防塵防滴構造です。
