| ディスプレイ | 10.1インチ TFT-LCD タッチスクリーン（1024×600） |
|---|
| サンプルレート（最大） | 2 GS/s（インターリーブ）, 1 GS/s（非インターリーブ） |
|---|
| 帯域幅 | 200 MHz
最高帯域500MHzまでアップグレード可能 | 350 MHz
最高帯域500MHzまでアップグレード可能 |
|---|
| トリガタイプ | Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nエッジ, Setup/Hold, Delay, Serial |
|---|
| 自動測定 | 50+パラメータ、統計、ヒストグラム、トレンド、トラック対応 |
|---|
| 垂直分解能 | 12-bit |
|---|
| メモリ深度（最大） | 200 Mpts/ch（インターリーブ）, 100 Mpts/ch（非インターリーブ） |
|---|

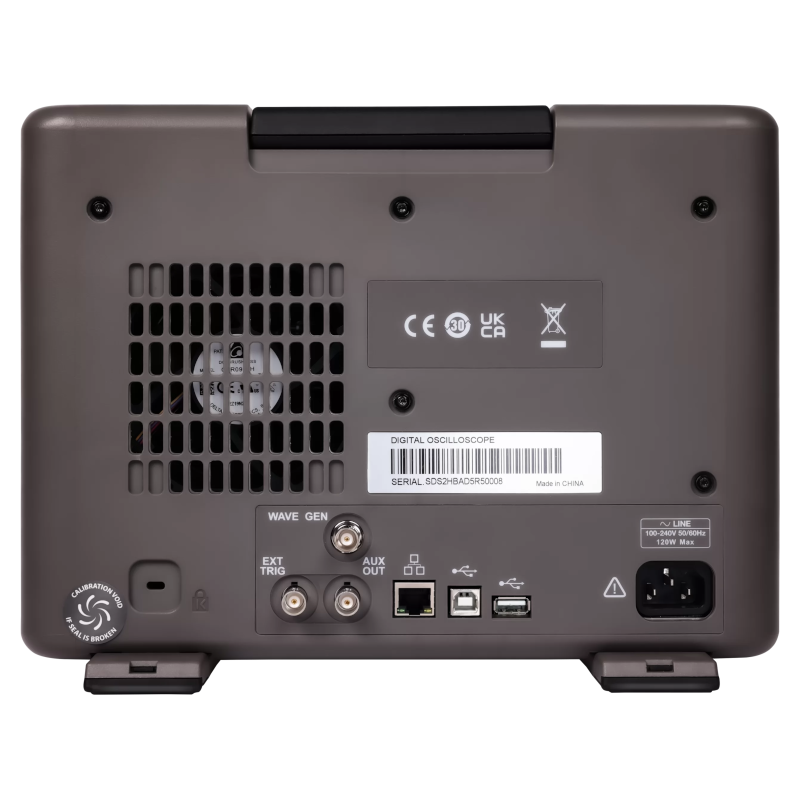

| I/O | USB 2.0 ホスト x3, USB 2.0 デバイス, 10/100 LAN, 外部トリガ, AUX出力(TRIG OUT, PASS/FAIL) |
|---|
| データ解析 | 検索、ナビゲート、ヒストリ、マスクテスト、デジタル電圧計、カウンタ、ヒストグラム、ボードプロット、電力解析 |
|---|
| プローブ（標準） | 500 MHz パッシブプローブ、 4本 |
|---|
| シリアル トリガ＆デコード | |
|---|
| 標準 | I2C, SPI, UART, CAN, LIN |
|---|
| オプション | CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester（デコードのみ）, ARINC429（デコードのみ） |
|---|
| 演算 | 2トレース、2 Mpts FFT, +, -, ×, ÷, d/dt, √, Identity, Negation, Abs, Sign, e^x, logなど |
|---|
| 波形キャプチャレート（最大） | 100,000 wfms/s（通常）, 500,000 wfms/s（シーケンス） |
|---|
| 波形発生器（オプション） | 内蔵型, 1チャンネル, 最大25 MHz, 125 MSa/s, 16 kpts波形メモリ |
|---|
| アナログチャンネル数 | 4 + EXT |
|---|
| デジタルチャンネル | 16ch, 最大500 MSa/s, 最大50 Mpts記録長 |
|---|
