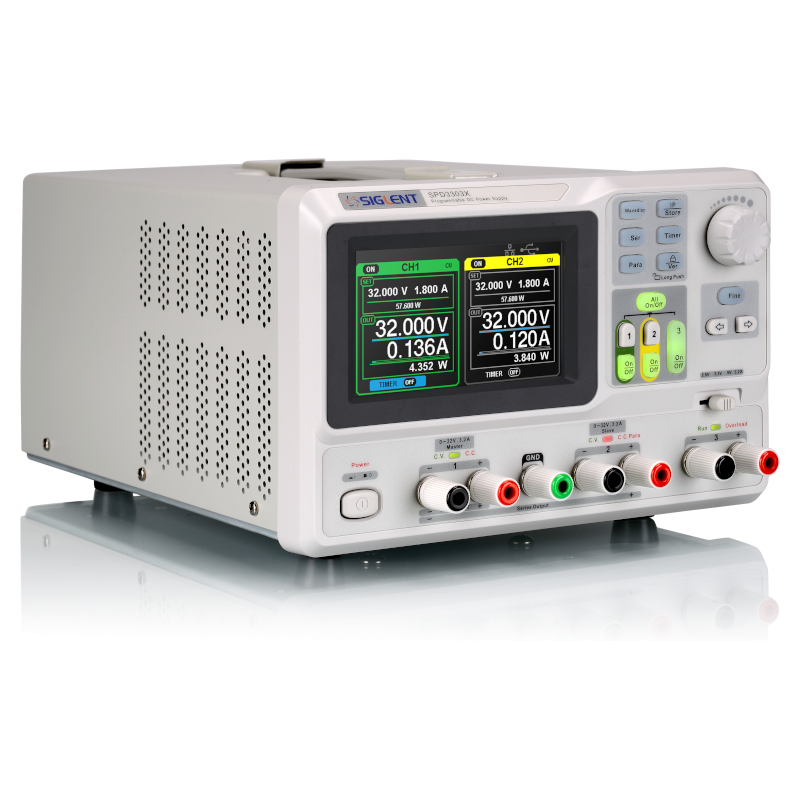

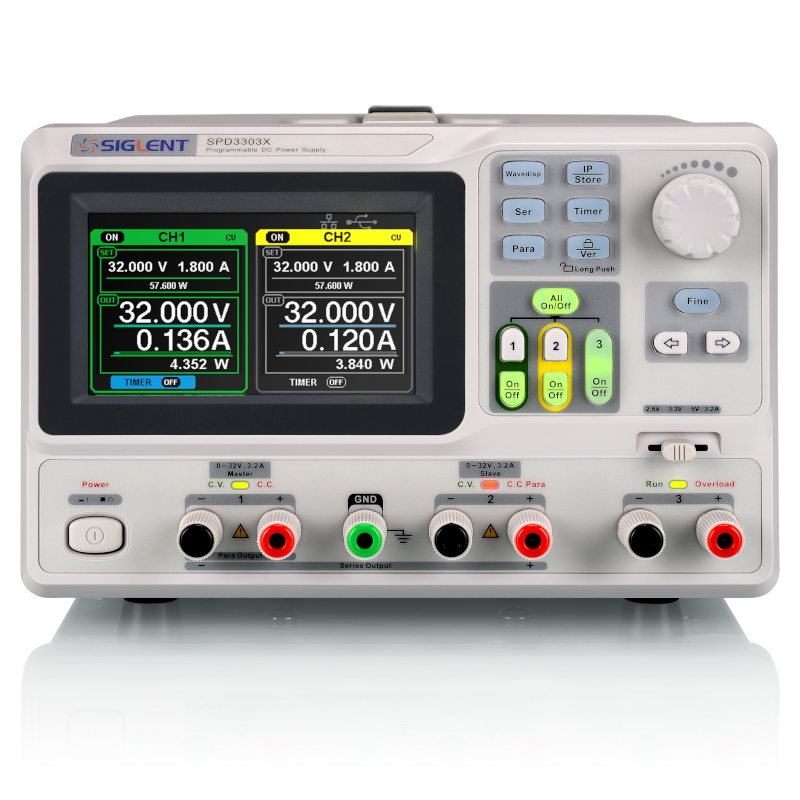

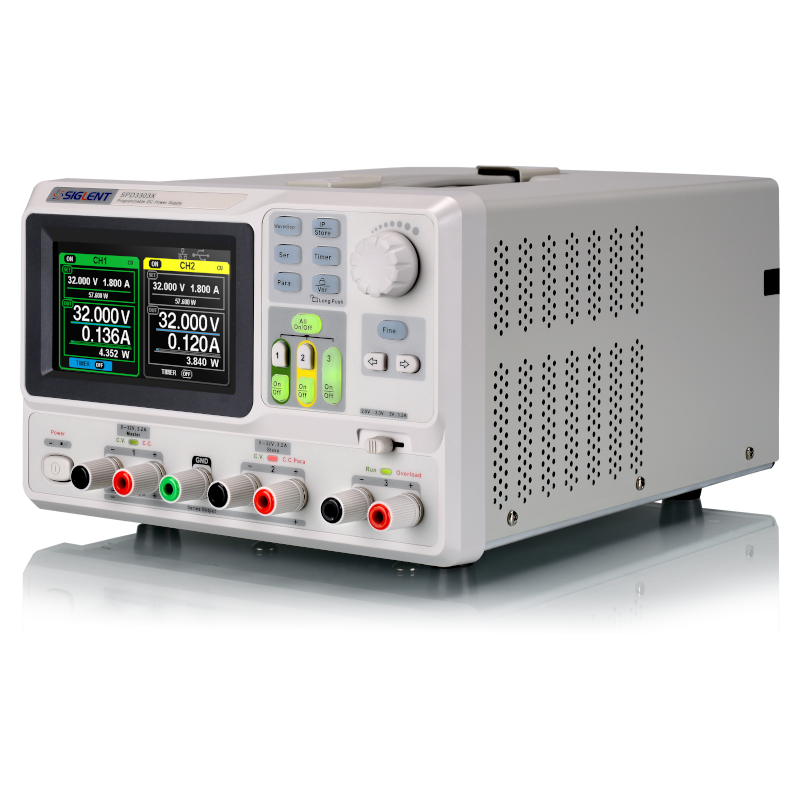

SIGLENT SPD3303X プログラマブル直流電源 3ch、32V/3.2A×2、220W
・３チャンネル出力：32 V / 3.2 A ×2、2.5/3.3/5 V / 3.2 A ×1、総出力220W ・各チャンネル絶縁、独立制御 ・電圧5桁 / 電流4桁表示 ・分解能：1 mV / 1 mA（SPD3303X）、10 mV / 10 mA（SPD3303X-E） ・5ステップのシーケンス出力が可能なタイミング機能 ・3種の出力モード：独立/シリアル/パラレル ・4.3インチ カラーLCDディスプレイ
- 型番
- SPD3303X
- メーカー
- SIGLENT
- シリーズ
- SPD3303X/X-Eシリーズ
- カテゴリ
- プログラマブル直流電源
製品概要
・３チャンネル出力：32 V / 3.2 A ×2、2.5/3.3/5 V / 3.2 A ×1、総出力220W
・各チャンネル絶縁、独立制御
・電圧5桁 / 電流4桁表示
・分解能：1 mV / 1 mA（SPD3303X）、10 mV / 10 mA（SPD3303X-E）
・5ステップのシーケンス出力が可能なタイミング機能
・3種の出力モード：独立/シリアル/パラレル
・4.3インチ カラーLCDディスプレイ
■優れた出力性能
SPD3303X/X-Eは、高い耐久性と安定性を備え、小さな電圧や電流の変化も正確にシミュレートすることが可能なため、負荷機器の電力要件を十分に満たします。
・ 分解能：1 mV、1 mA （SPD3303Xのみ）
・ 正確で無駄のない出力を実現する優れた設定確度とリードバック確度
・ 5ステップのタイミング出力をサポート
・ 独立して制御可能な、絶縁された3チャンネル出力
■優れた操作性とリアルタイム表示

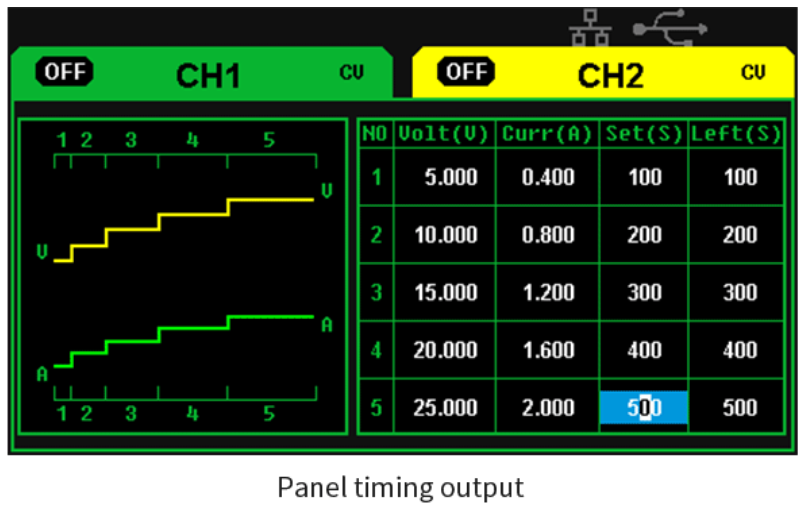

5ステップのシーケンス出力が可能なタイミング機能を搭載しています。付属のPCソフトウェア EasyPower を使用すれば、容易に通信コントロールすることが可能です。

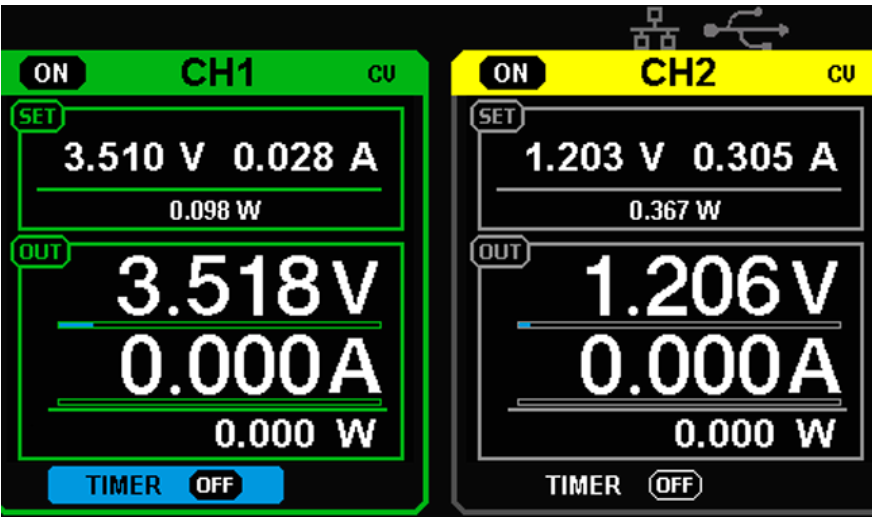

解像度480×272の4.3インチ160,000色TFT液晶ディスプレイを備え、明確なな電圧・電流表示で出力ステータスを把握することができます。

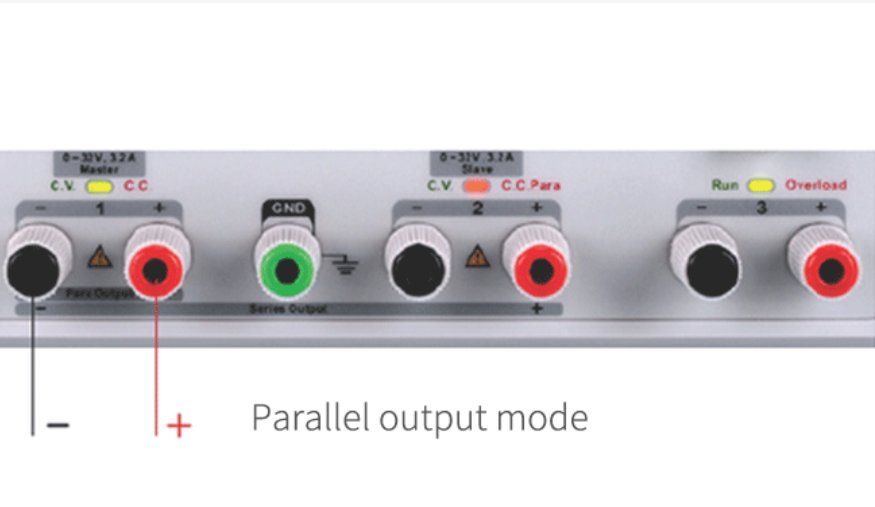

■直列/並列/独立モード
直列・並列機能は、2つのチャンネルを結合して1つのチャンネルとして使用します。これにより、出力電力レンジを拡大し、特定の用途において利便性の向上が図れます。
３つの電源はそれぞれ独立していて、個別に出力をON/OFFすることはもちろんのこと、同時に出力をON/OFFすることも可能です。
規格表
| 型番 | SPD3303X | SPD3303X-E |
|---|---|---|
| ディスプレイ | 電圧 5 桁、 電流 4 桁 4.3インチ カラーLCD | 電圧 4 桁、 電流 3 桁 4.3インチ カラーLCD |
| 寸法 | 225(W)×143(H)×278(D) mm | |
| 重量 | 約8 kg | |
| 分解能 | 1 mV / 1 mA | 10 mV / 10 mA |
| 通信インターフェース | USBデバイス、 LAN | |
| 最大出力 | 220W | |
| 出力 | ||
| CH1 | ||
| 電圧 | 0–32V | |
| 電流 | 0–3.2A | |
| CH2 | ||
| 電圧 | 0–32V | |
| 電流 | 0–3.2A | |
| CH3 | ||
| 電圧 | 2.5V/3.3V/5V | |
| 電流 | 3.2A | |
| 設定確度 | ||
| V | ± （ 0.03% 設定値 + 10 mV ） | ± (0.5% 設定値 + 2 LSB) |
| I | ± （ 0.3% 設定値 + 10 mA ） | ± (0.5% 設定値 + 2 LSB) |
| 読み取り確度 | ||
| V | ± （ 0.03% 設定値 + 10 mV ） | ± (0.5% 読み取り値 + 2 LSB) |
| I | ± （ 0.3% 設定値 + 10 mA ） | ± (0.5% 読み取り値 + 2 LSB) |
付属品・オプション
付属品 | 数量 |
|---|---|
USBケーブル | 1 |
クイックスタート | 1 |
校正証明書 | 1 |
電源コード | 1 |
出力テストコード | 2セット |
よくある質問
QSIGLENT製品は購入時の校正書類対応可能ですか？
ASIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Qこの電源はリニア電源ですか？
Aリニア（シリーズ）電源です。
Qリニア電源の利点は？
Aスイッチング電源よりも出力ノイズが小さくなります。
QSPD1000X・SPD3303C・SPD3303X/X-E・SPD4000Xシリーズ AC220Vでも使用したい。

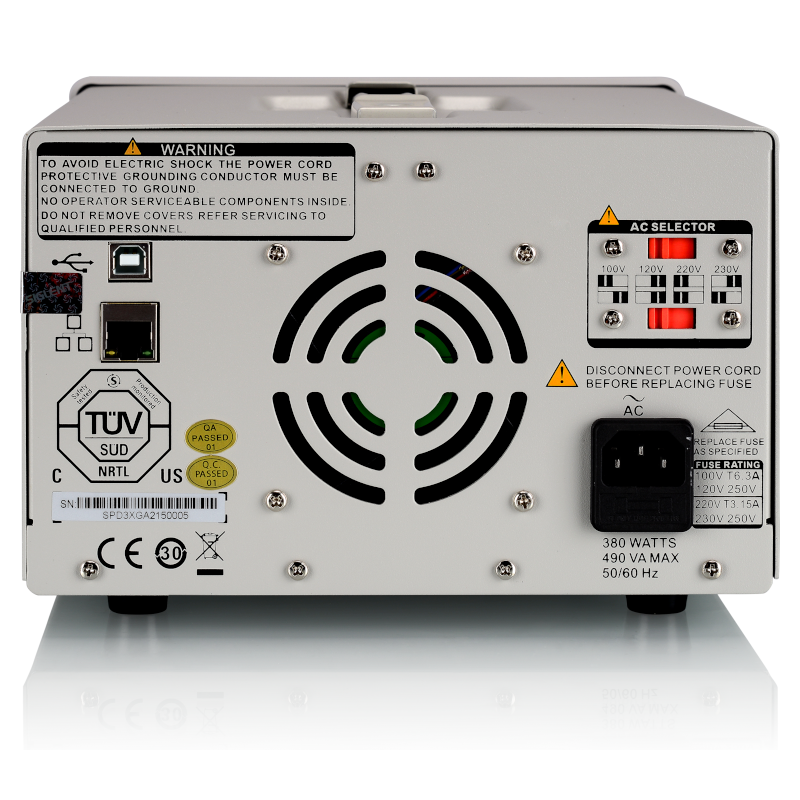

A背面スイッチを切り替えることで、AC 100/120/220/230 V に対応することができます。
QSPD3303X/X-Eシリーズ リスト（シーケンス）出力機能はありますか？
A本機ではTimer（タイマー）機能と称しています。CH1/2 は 5ステップ のリスト・シーケンス出力が可能です。
QSPD1000X・SPD3303X/X-Eシリーズ PCから制御できますか？
AUSB、LANポートを備えていますので、PCから制御できます。
QSPD3303X/X-Eシリーズ X と X-E モデルの違いは？
AX-E モデルは廉価版モデルであり、設定/リードバック確度と分解能が X モデルより劣ります。
