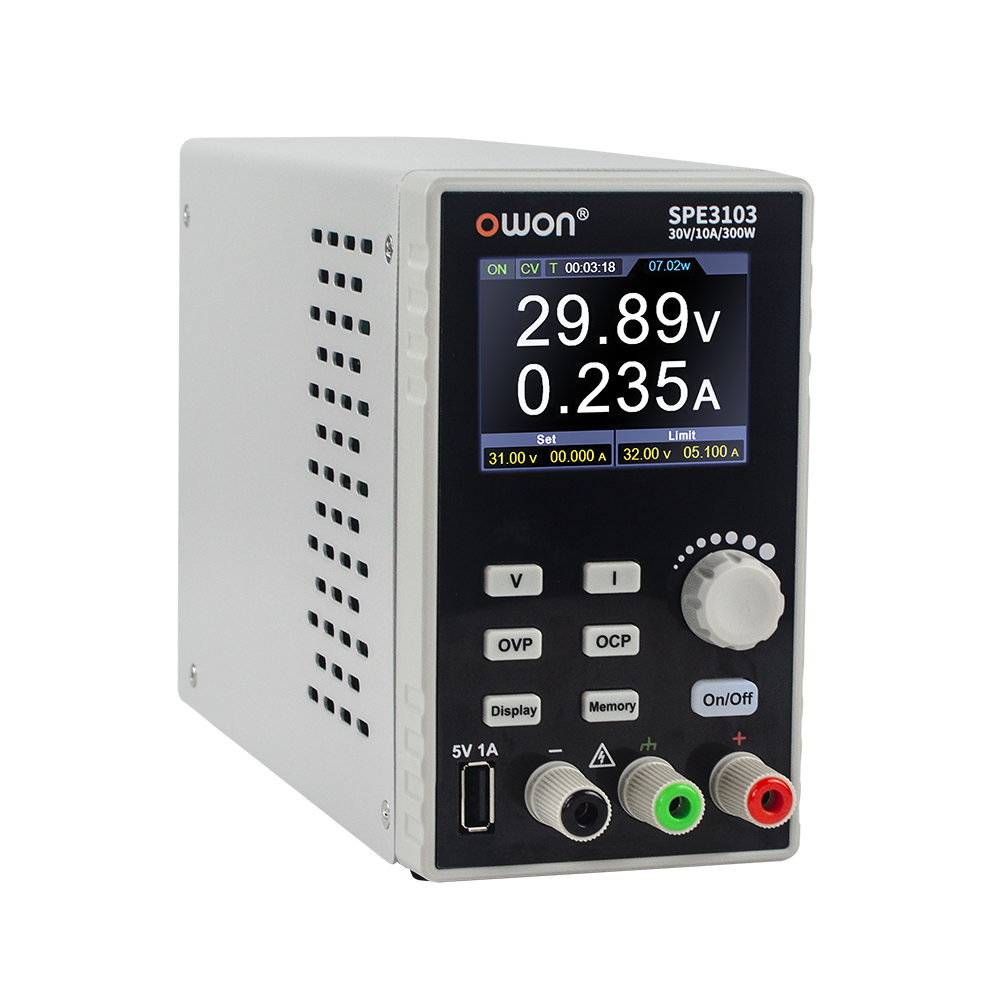

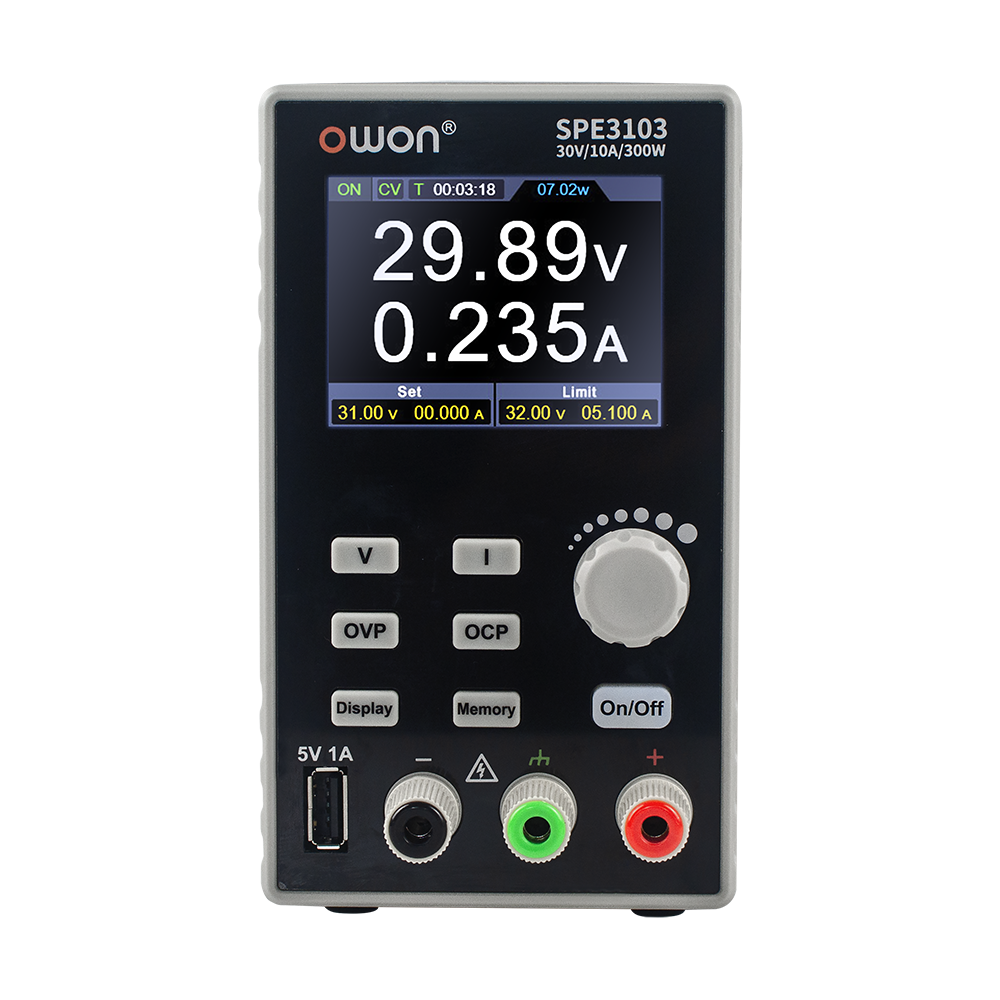

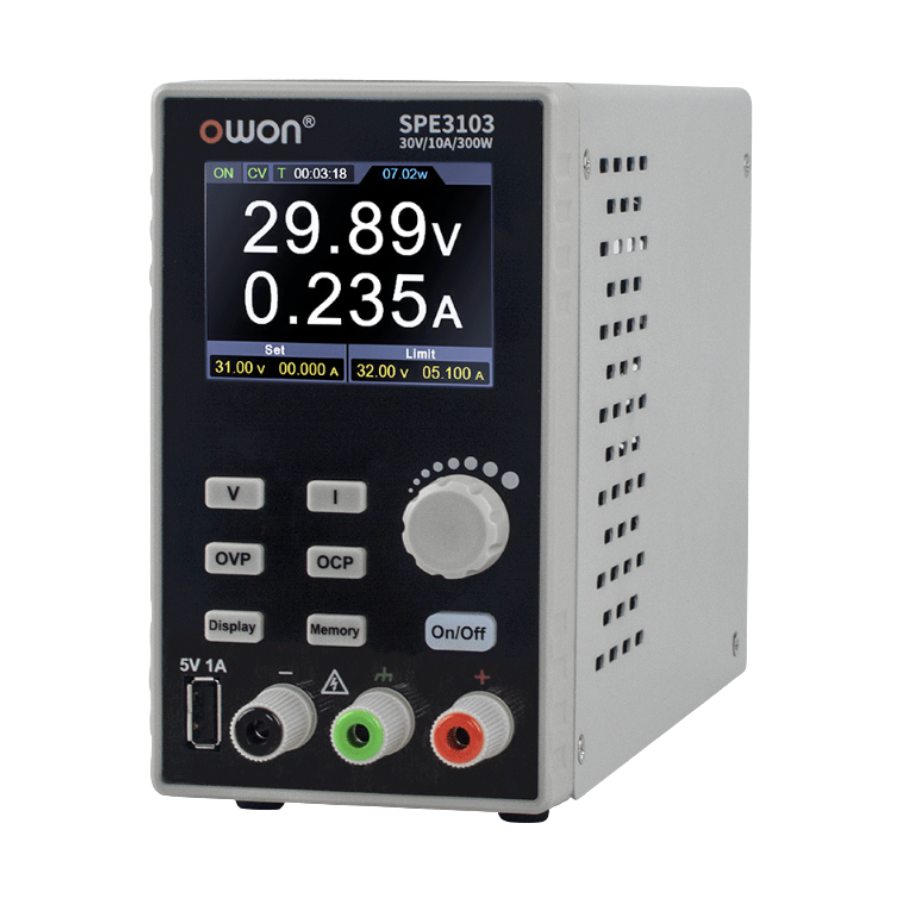

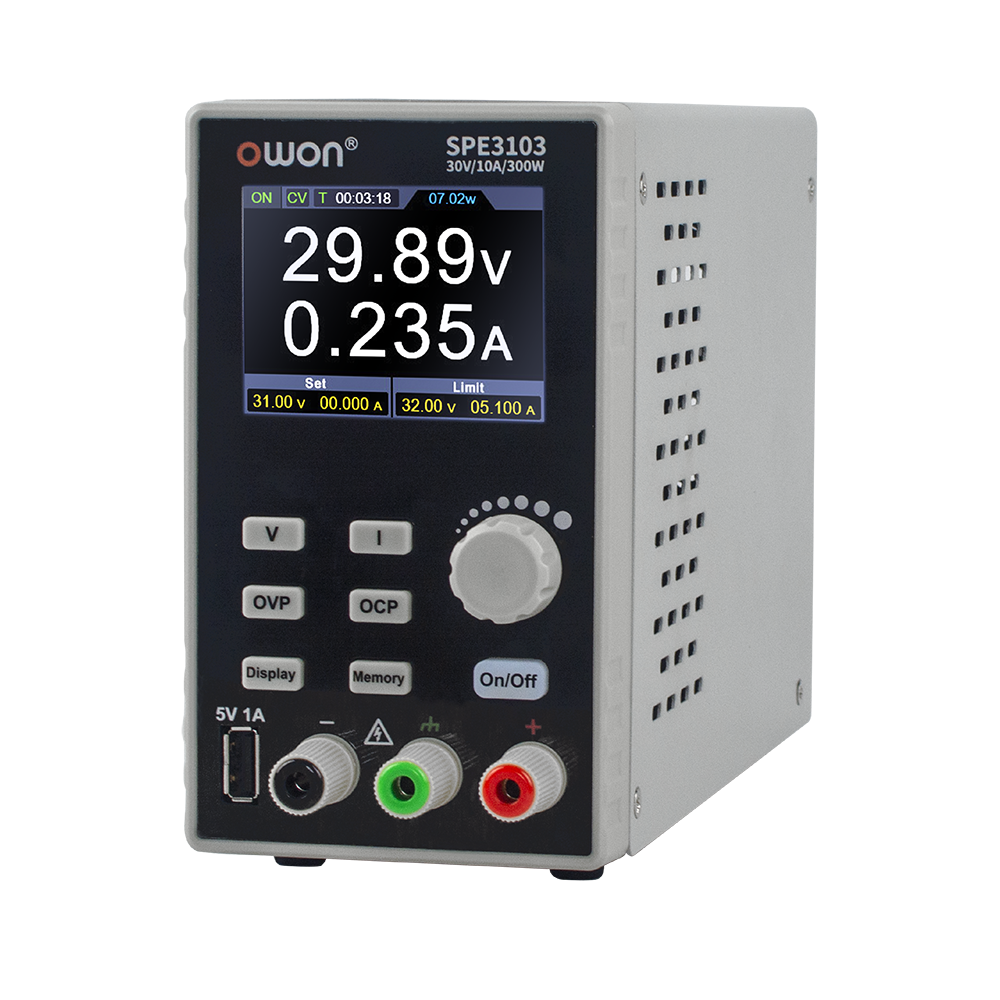

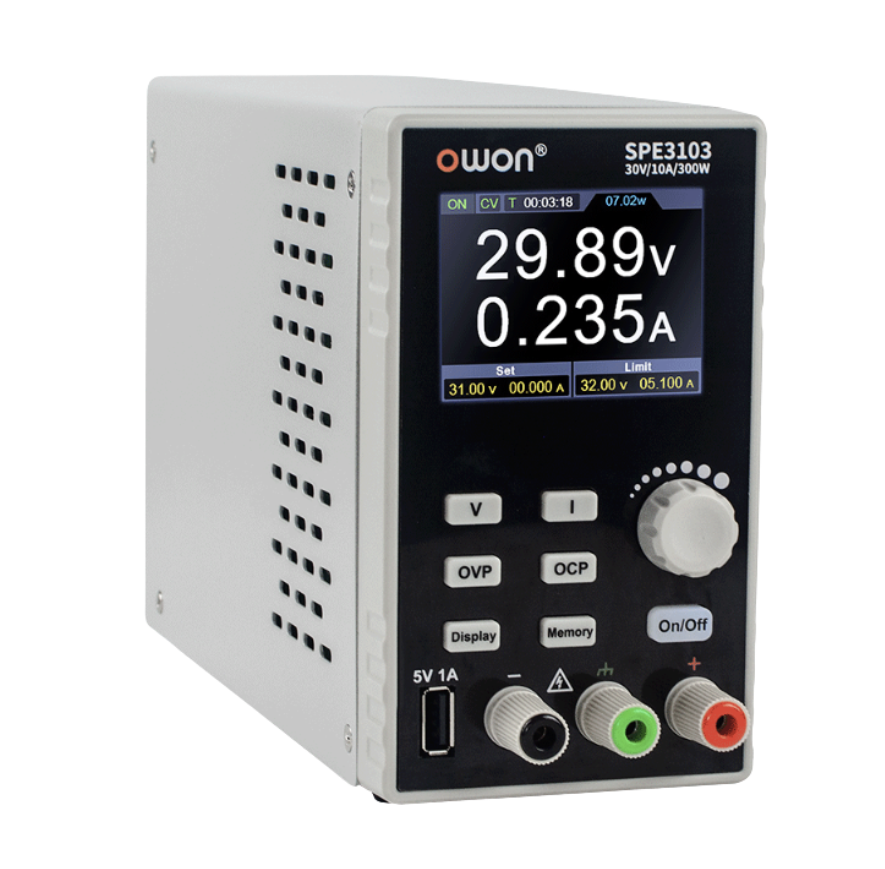

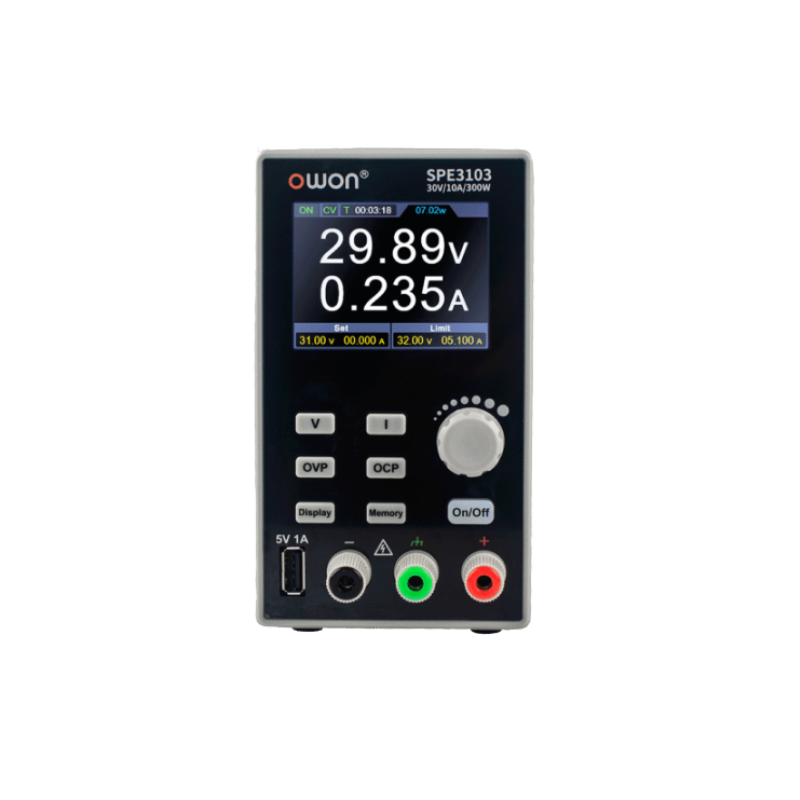

OWON SPEシリーズプログラマブル直流電源 1ch、60V/10A、300W

SPEシリーズ　1チャンネル電源 + 1チャンネル + 最大出力： 150W, 200W, 300W + 出力分解能： 10mV / 1mA + シーケンス出力： 10ステップ + 2.8インチLCD + インターフェース： USBデバイス + SCPIコマンドをサポート + モバイル・デバイスを充電可能なUSBチャージ専用ポート（Uモデルは急速充電をサポート） + 小型軽量、約1.5kg

型番: SPE6103
メーカー: OWON
シリーズ: SPEシリーズ
カテゴリ: プログラマブル直流電源

価格24,200円税込ストアで購入

メーカー保証本体3年・付属品1年
日本語マニュアル
国内技術サポート

価格・納期を問い合わせる無料デモ機を申し込む技術担当者に相談する

今すぐ電話する0120-620-115通話無料

製品概要

SPEシリーズ　1チャンネル電源
・1チャンネル
・最大出力： 150W, 200W, 300W
・出力分解能： 10mV / 1mA
・シーケンス出力： 10ステップ
・2.8インチLCD
・インターフェース： USBデバイス
・SCPIコマンドをサポート
・モバイル・デバイスを充電可能なUSBチャージ専用ポート（Uモデルは急速充電をサポート）

■小型・高効率

・小型軽量、約1.5kg

■2.8インチ・ディスプレイ、様々な情報を表示

・V：定電圧出力
・CC：定電流出力
・出力ステータス
・累積出力時間
・出力電力値
・出力電圧値
・出力電流値
・電流／電圧設定値
・OVP／OCP設定値

■負荷回路を守る多様な機能

・独立した出力ON/OFFボタン
・長押しすると手動出力モードと起動後自動出力モードを切り替え
・OVP（過電圧保護）とOCP（過電流保護）の値は設定可能

■CV：定電圧出力＆CC：定電流出力

CV/CCは負荷により自動的に切り替わり、負荷回路を保護します。
出力電流が設定電流に達すると自動的にCC（定電流）モードに切り替わります。

■様々なテストが可能な機能①

・定格電力範囲内で、高電圧と低電流、あるいは低電圧と高電流など、柔軟な電圧と電流の組み合わせが可能です。
・出力電圧／電流値をモニタしてトレンド波形を表示できるので、モバイル機器の修理、エージング・テスト、バッテリー充放電などに便利です。

■様々なテストが可能な機能②

・10ステップのリスト・シーケンス出力
・4グループのプリセット・メモリ

■製品の安定性①

高度なテスト要求に適合する安定した出力と低いリプル／ノイズ

■製品の安定性②

温度制御ファンによる強制空冷、低騒音で長時間の安定出力

■製品の安定性③

高精度な校正器を使用して全数検査、品質を確保

規格表

型番	SPE15054	SPE15105	SPE30054	SPE30055	SPE3051	SPE3102	SPE3103	SPE50024	SPE50025	SPE6053	SPE6102	SPE6103	SPE6205	SPE8105	SPE8205
ディスプレイ	—												2.8インチLCD (IPS)
表示方式	2.8インチカラーLCD（IPS パネル）				—			2.8インチカラーLCD（IPS パネル）		—
分解能	240×320ピクセル				—			240×320ピクセル		—
表示色	65536色、TFT				—			65536色、TFT		—
インターフェース	—												USBデバイス
寸法	82mm(W)× 142mm(H)×226mm(D)				—			82mm(W)× 142mm(H)×226mm(D)		—			82mm（W）× 142mm（H）×226mm（D）
重量	約1.6kg				—			約1.6kg		—			約 1.8 kg
動作温度	—				0-40℃			—		0-40℃			—
温度
動作温度	0℃～40℃				—			0℃～40℃		—
保存温度	-20℃～60℃				—			-20℃～60℃		—
ストレージ	—				4グループ			—		4グループ			4 グループ
リードバック分解能	10mV/1mA				—			10mV/1mA		—			10mV / 1mA
電圧	—				10mV			—		10mV			—
電流	—				1mA			—		1mA			—
過渡応答時間 (50%-100% 定格負荷)	—				≤1.0ms			—		≤1.0ms			≤5.0ms
リードバック確度 (25℃ ± 5℃)
電圧	—				≤0.1% ± 20mV			—		≤0.1% ± 20mV	≤0.1% ± 30mV		≤0.05% ± 20mV
電流	—				≤0.1% ± 10mA			—		≤0.1% ± 10mA			≤0.05% ± 10mA		≤0.05% ± 20mA
USBチャージ出力	—				5V/1A			—		5V/1A			—
設定確度
電圧	≤0.05%±20mV		≤0.05%±200mV		—			≤0.05%±200mV		—
電流	≤0.05%±20mA				—			≤0.05%±20mA		—
最大出力電力	—												500W
出力電圧	—												0 - 60V	0 - 80V
設定分解能	10mV/1mA				—			10mV/1mA		—			10mV / 1mA
電圧	—				10mV			—		10mV			—
電流	—				1mA			—		1mA			—
出力電流	—												20 A	10 A	20 A
OVP（過電圧保護）	—												63 V	85 V
OCP（過電流保護）	—												21 A	11 A	21 A
OTP（過熱保護）	—												85℃
負荷レギュレーション
電圧	—				≤30mV			—		≤30mV			≤20mV
電流	—				≤20mA			—		≤20mA			≤10mA
ライン・レギュレーション
電圧	—				≤30mV			—		≤30mV			≤20mV
電流	—				≤20mA			—		≤20mA			≤10mA
リプル/ノイズ (*)	—												≤50mVp-p；≤15mAp-p
電圧(Vp-p)	—				≤30mVp-p			—		≤30mVp-p	≤50mVp-p		—
電圧 (rms)	—				≤3mVrms			—		≤3mVrms	≤5mVrms		—
電流 (rms)	—				≤30mAp-p			—		≤30mAp-p			—
出力温度係数（0℃-40℃）
電圧	—				100ppm/℃			—		100ppm/℃
電流	—				200ppm/℃			—		200ppm/℃
リードバック温度係数
電圧	—				100ppm/℃			—		100ppm/℃
電流	—				200ppm/℃			—		200ppm/℃
通信ポート	USB、DB9：RS232/RS485（オプション）、LAN（オプション）、 SCPI 通信プロトコル対応				—			USB、DB9：RS232/RS485（オプション）、LAN（オプション）、 SCPI 通信プロトコル対応		—
出力確度 (within 12 months) (25℃±5℃)
電圧	—				≤0.1% ± 20mV			—		≤0.1% ± 20mV	≤0.1% ± 30mV		—
電流	—				≤0.05% ± 10mA			—		≤0.05% ± 10mA			—
リードバック確度
電圧	≤0.05%±20mV		≤0.05%±200mV		—			≤0.05%±200mV		—
電流	≤0.05%±20mA				—			≤0.05%±20mA		—
設定確度（25℃±5℃）
電圧	—												≤0.05% ± 20mV
電流	—												≤0.05% ± 10mA		≤0.05% ± 20mA
出力定格 (0℃-40℃)
電圧	—				0 - 30V			—		0 -60V			—
電流	—				5A	10A		—		5A	10A		—
最大出力	—				150W	200W	300W	—		300W	200W	300W	—
定格出力（0℃～40℃）
電圧	0 - 150V		0~300V		—			0~500V		—
電流	0 - 5A	0 - 10A	0~5A		—			0~2A		—
出力電力	400W	500W	400W	500W	—			400W	500W	—
入力特性
電源電圧	100V- 240V				—			100V- 240V		—
入力周波数	45- 65Hz				—			45- 65Hz		—
入力ヒューズ	250V, F10A				—			250V, F10A		—
レギュレーション（CV）
負荷	≤20mV		≤30mV		—			≤200mV		—
ライン	≤20mV		≤30mV		—			≤200mV		—
レギュレーション（CC）
負荷	≤10mA				—			≤10mA		—
ライン	≤10mA				—			≤10mA		—
リップル・ノイズ
電圧（Vpp）	≤150mVpp		≤300mVpp		—			≤500mVp-p		—
電流（rms）	≤30mA				—			≤20mA		—
過渡応答時間（定格負荷の10%～100%）	≤5.0ms				—			≤5.0ms		—
OVP	0 - 155V		0 - 310V		—			0~510V		—
OCP	0 - 6A	0 - 11A	0 - 6A		—			0~3A		—
OTP	85℃				—			85℃		—
温度係数（出力に対して）
電圧	100ppm/℃				—			100ppm/℃		—
電流	200ppm/℃				—			200ppm/℃		—
温度係数（リードバック値に対して）
電圧	100ppm/℃				—			100ppm/℃		—
電流	200ppm/℃				—			200ppm/℃		—
相対湿度	≤90%RH（結露なきこと）				—			≤90%RH（結露なきこと）		—
高度	2,000m				—			2,000m		—
冷却方式	ファン冷却（温度に応じた回転数制御）				—			ファン冷却（温度に応じた回転数制御）		—

* リプル & ノイズ (ノイズ帯域 20MHz, リプル帯域 1MHz, 10uF 電解コンデンサと 0.1uF セラミックコンデンサを出力端子に並列に接続してテスト)

付属品・オプション

標準付属品	数量
電源コード	1
クイックガイド	1
ヒューズ	1
USBケーブル	1

資料ダウンロード

よくある質問

QOWON製品は購入時の校正書類対応可能ですか？
A
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
Qこの電源はスイッチング電源ですか？
A
スイッチング電源です。
Q出力ノイズが仕様値よりも大きいようだが？
A
2種のノイズ対策コンデンサを外付けにして、絶縁されたオシロで測定することが前提の仕様値です。
QAC220Vでも使用したい。
A
日本で販売しているモデルは AC110V±15% タイプなのでAC220Vでは使用できません。
QSPE電源はUSB通信なのですか？
A
USB-シリアル変換ICを経由するので、PCからはCOMポート（シリアルポート）として認識されます。
QフロントパネルのUSBポートで何ができるのですか？
A
モバイル機器などのための充電専用のUSBポートです。通信やUSBメモリには使えません。
