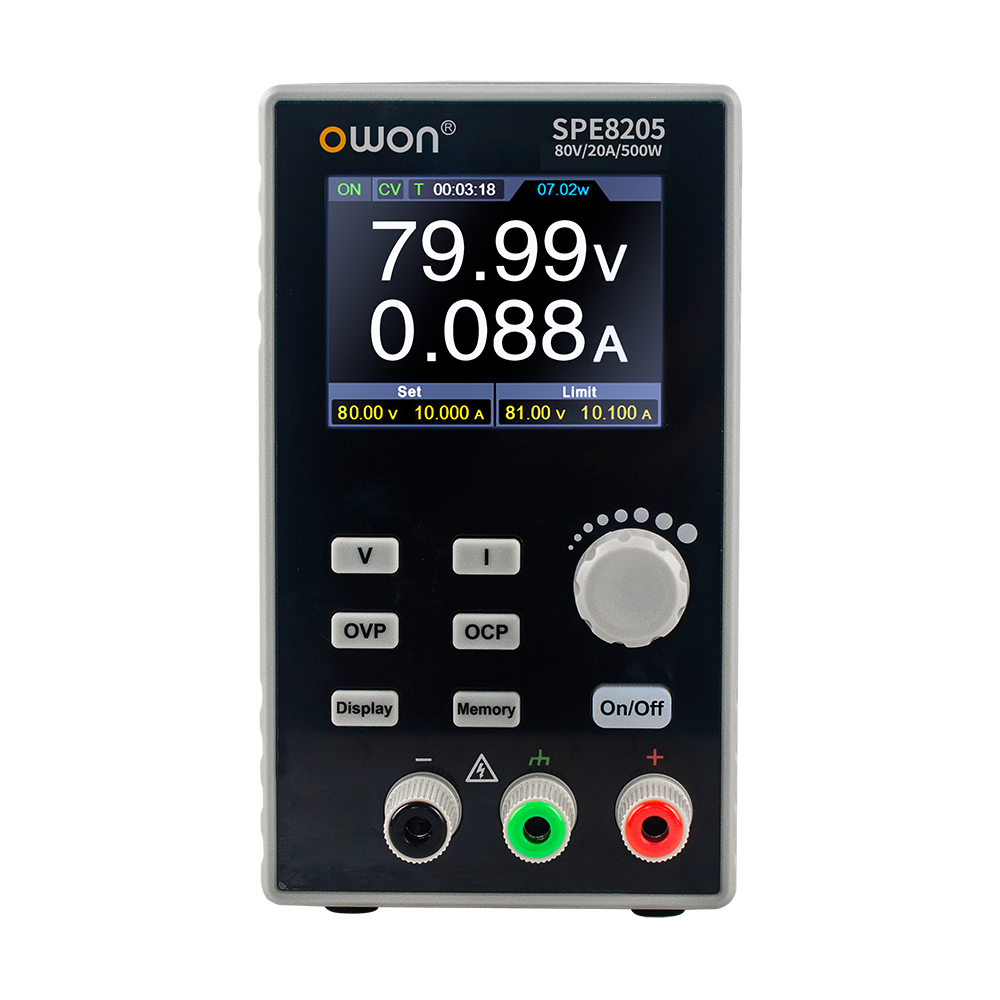

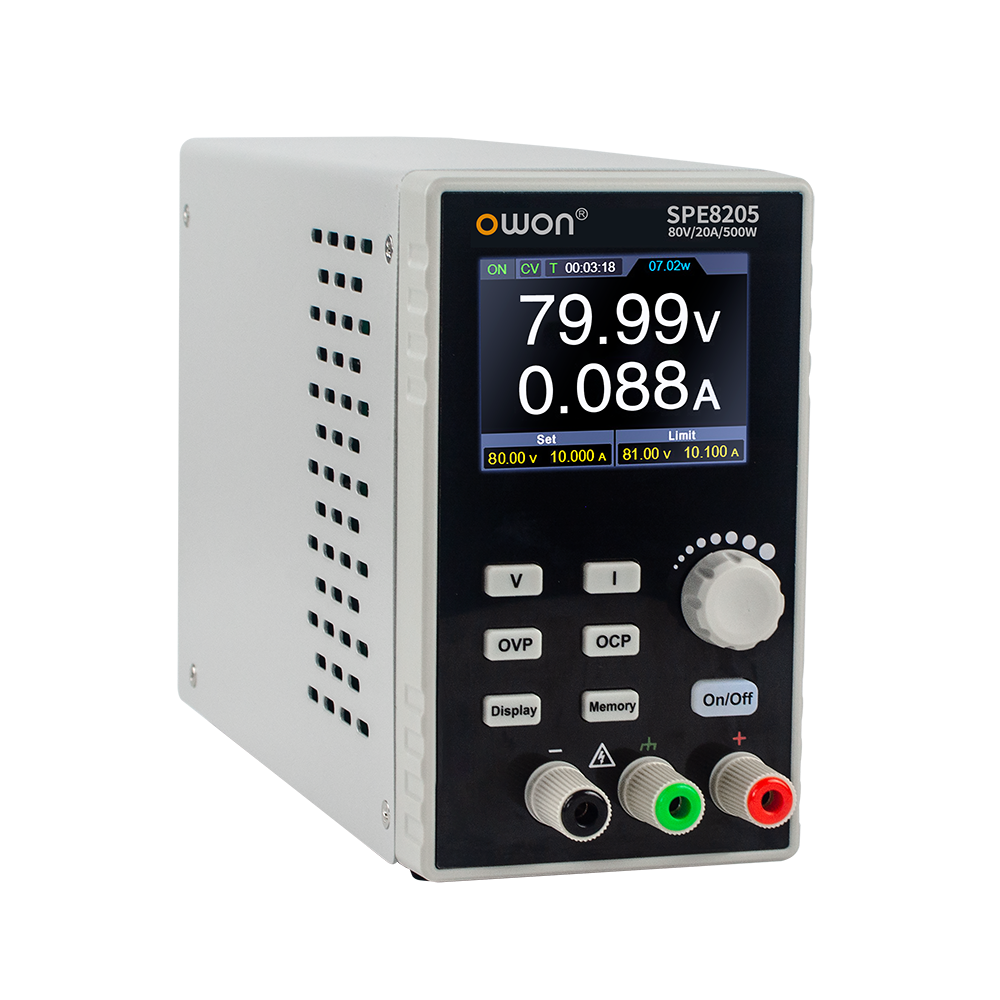

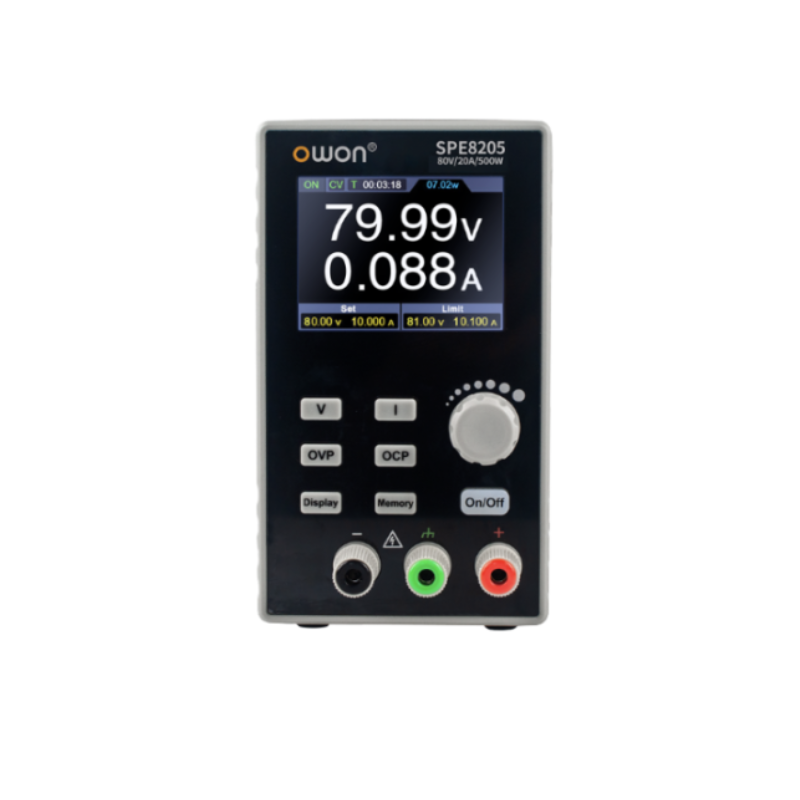

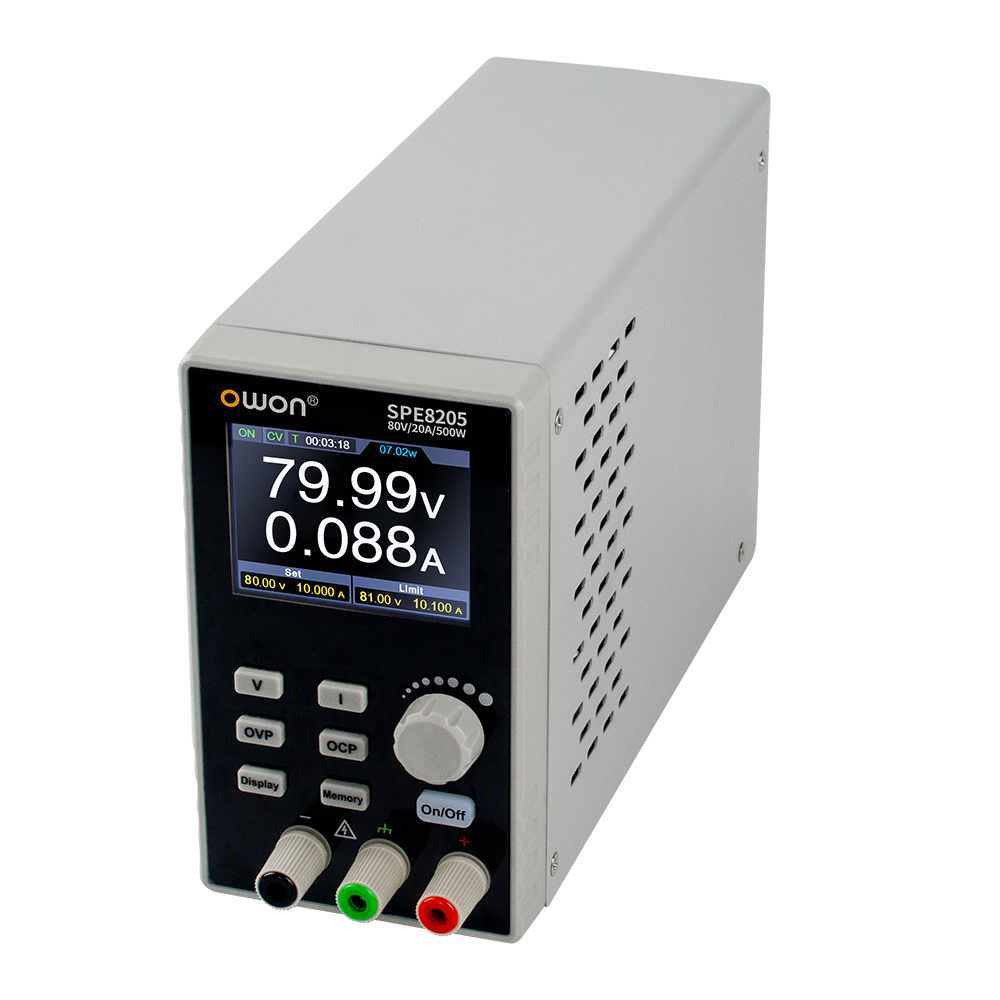

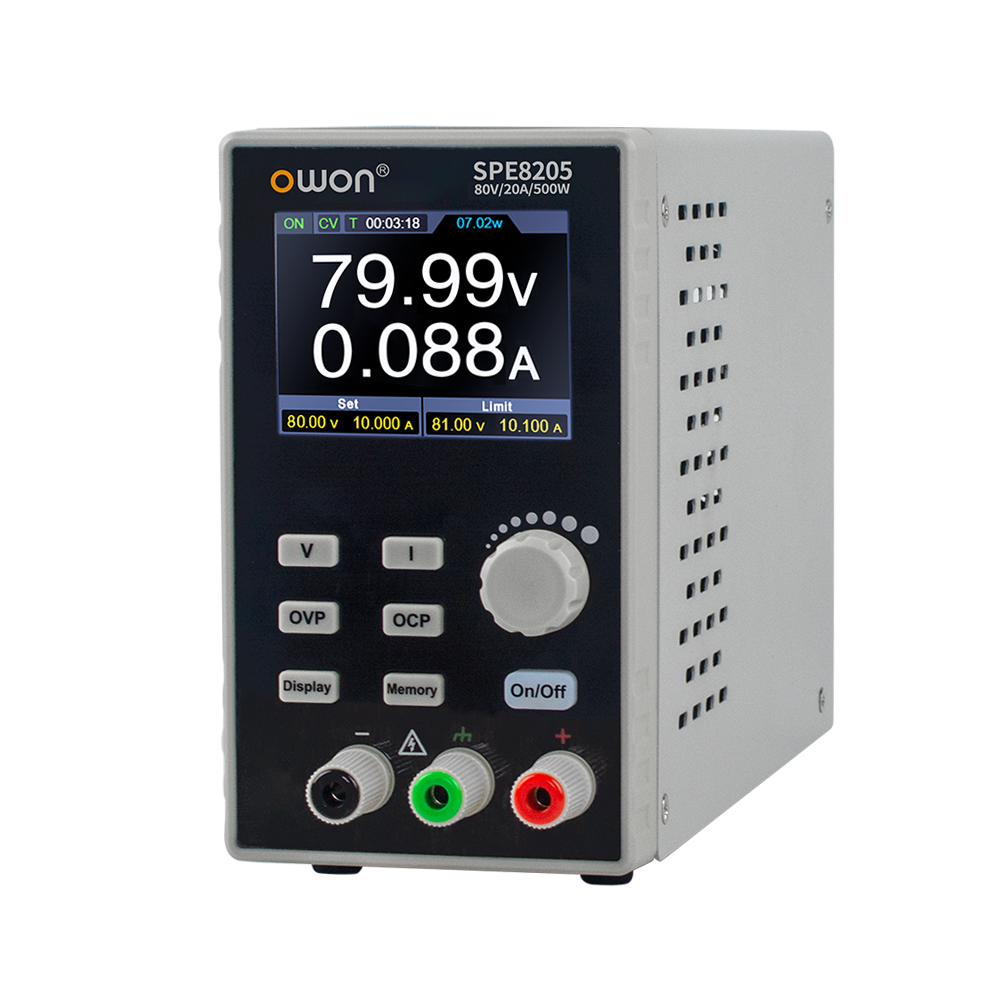

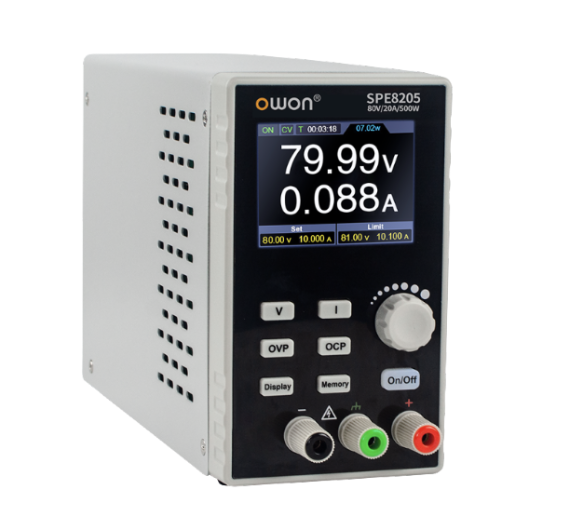

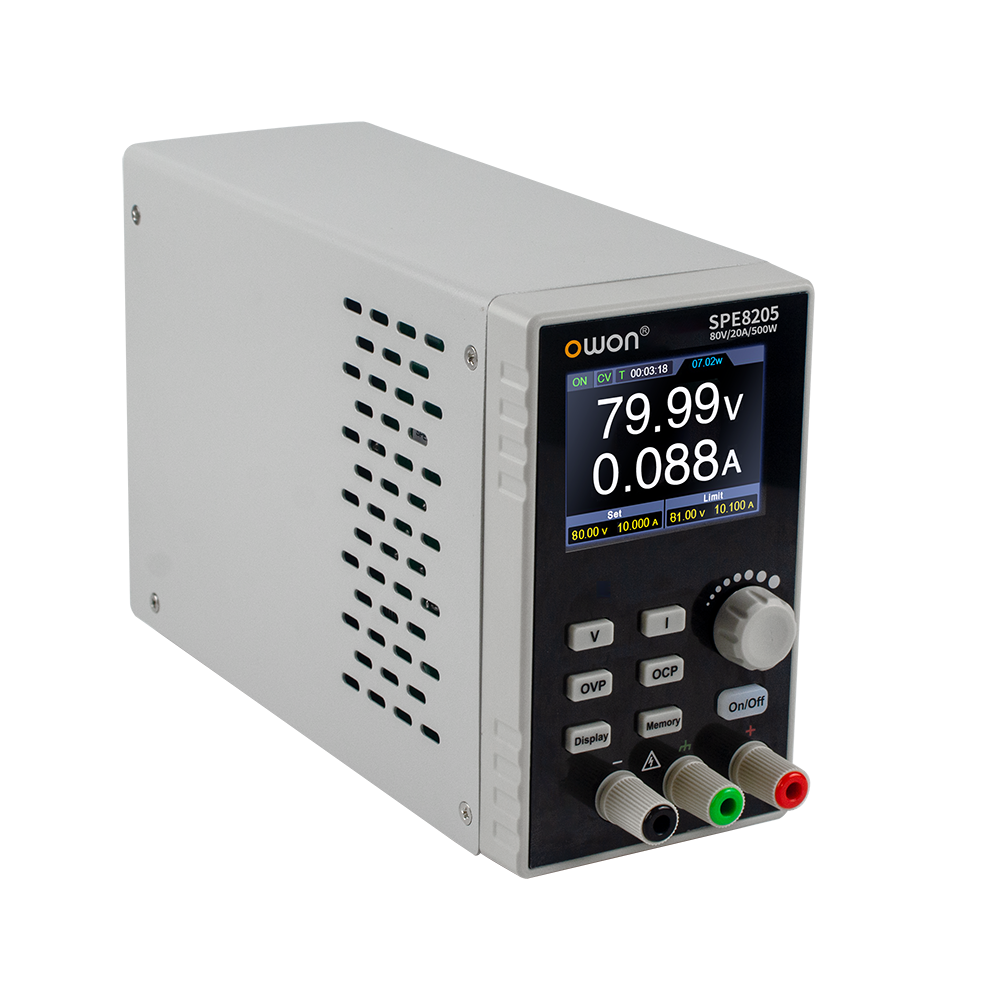

SPE8205 OWON SPEシリーズプログラマブル直流電源 1ch、80V/20A、500W

OWON SPE Series 1 CH 500W DC Power Supply + 1チャンネル + 最大出力：500Wチャンネル + 出力分解能：10mV / 1mA + シーケンス（リスト）出力：10ステップ + 低リプル / ノイズ + 過電圧保護 / 過電流保護 + 出力電圧/電流波形モニタ機能 + 温度コントロール空冷ファン + 2.8インチLCD + インターフェース：USBデバイス + 小型軽量、約1.8kg

型番: SPE8205
メーカー: OWON
シリーズ: SPEシリーズ
カテゴリ: プログラマブル直流電源

メーカー保証本体3年・付属品1年
国内技術サポート

価格38,500円税込ストアで購入

価格・納期を問い合わせる無料デモ機を申し込む技術担当者に相談する

今すぐ電話する0120-620-115通話無料

特長

1チャンネル
最大出力：500Wチャンネル
出力分解能：10mV / 1mA
シーケンス（リスト）出力：10ステップ
低リプル / ノイズ
過電圧保護 / 過電流保護
出力電圧/電流波形モニタ機能
温度コントロール空冷ファン
2.8インチLCD
インターフェース：USBデバイス
小型軽量、約1.8kg

製品概要

SPE シリーズ 1チャンネル 500W 直流電源

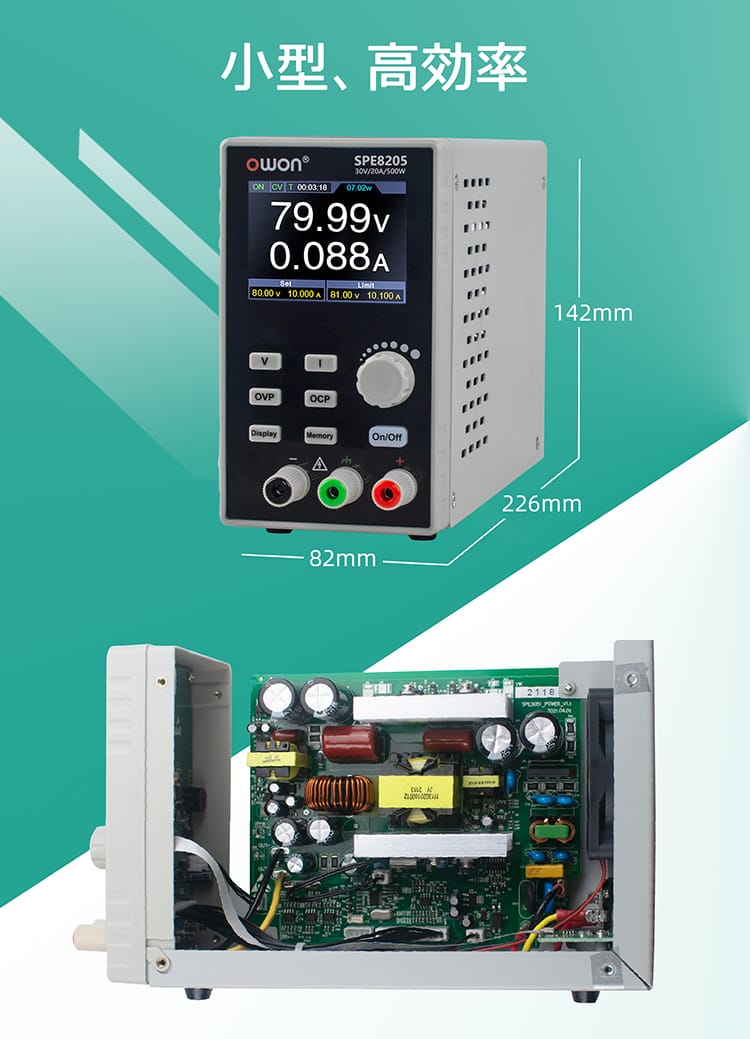

■小型・高効率

・小型軽量、約1.5kg

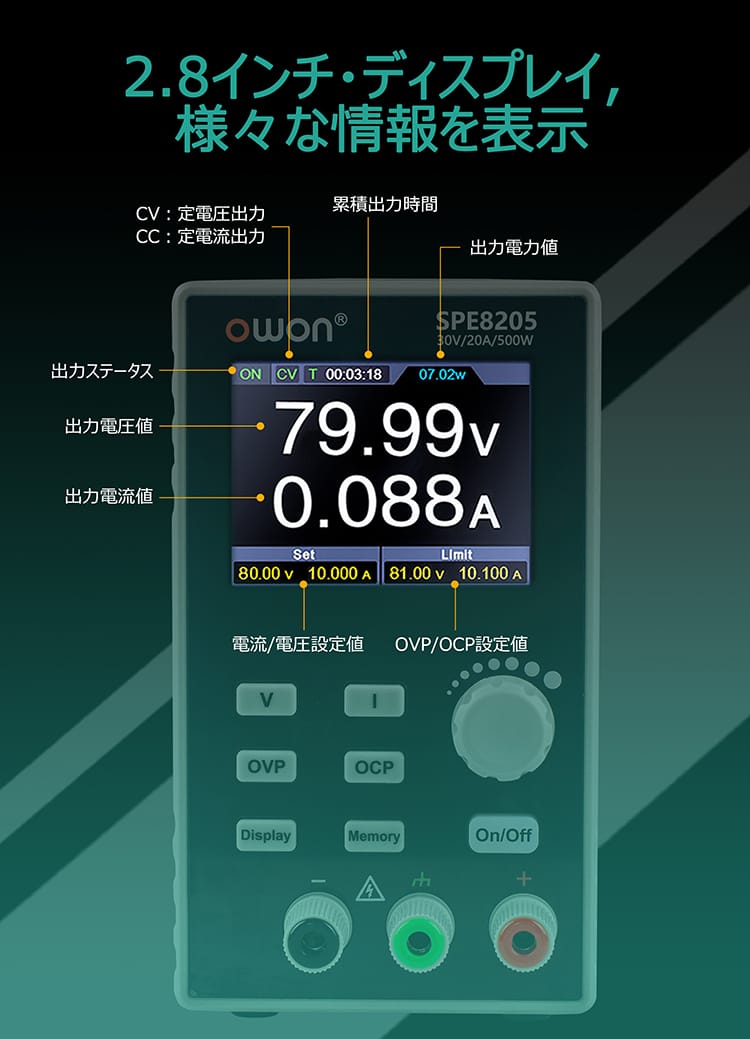

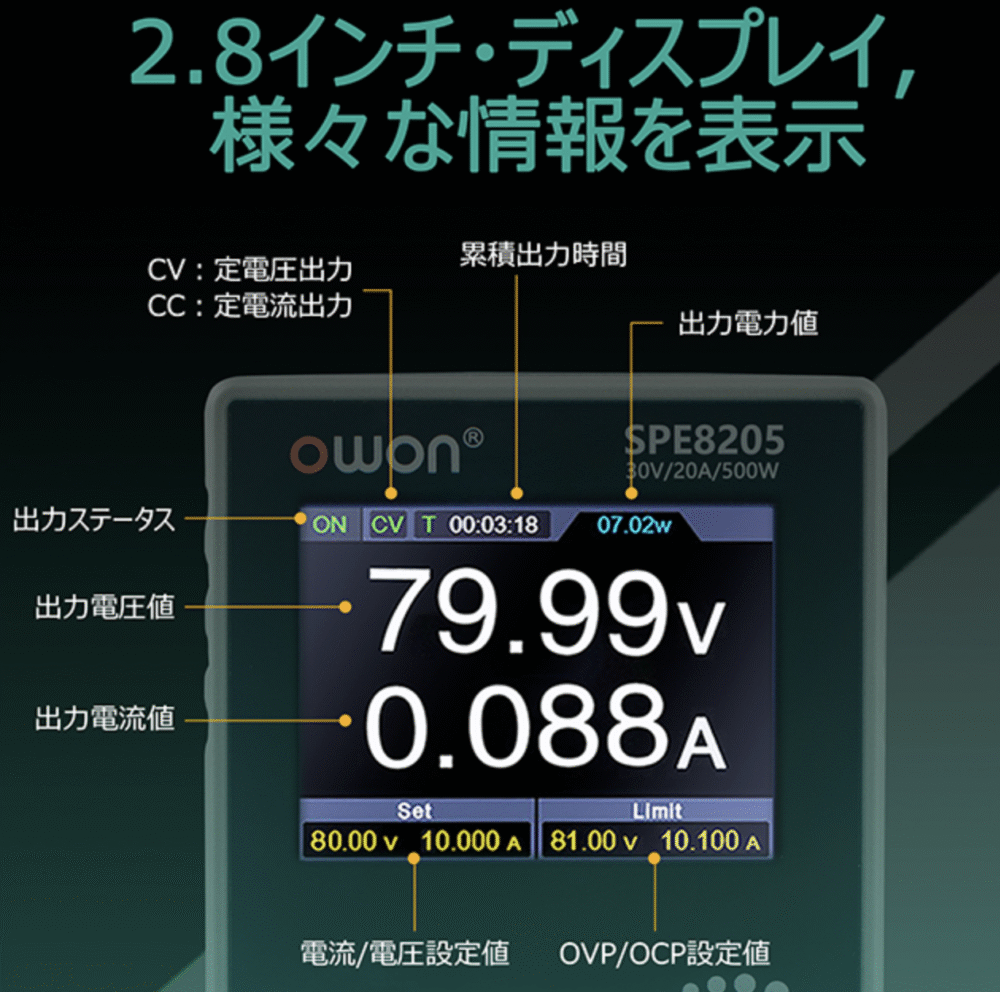

■2.8インチ・ディスプレイ、様々な情報を表示

・V：定電圧出力
・CC：定電流出力
・出力ステータス
・累積出力時間
・出力電力値
・出力電圧値
・出力電流値
・電流／電圧設定値
・OVP／OCP設定値

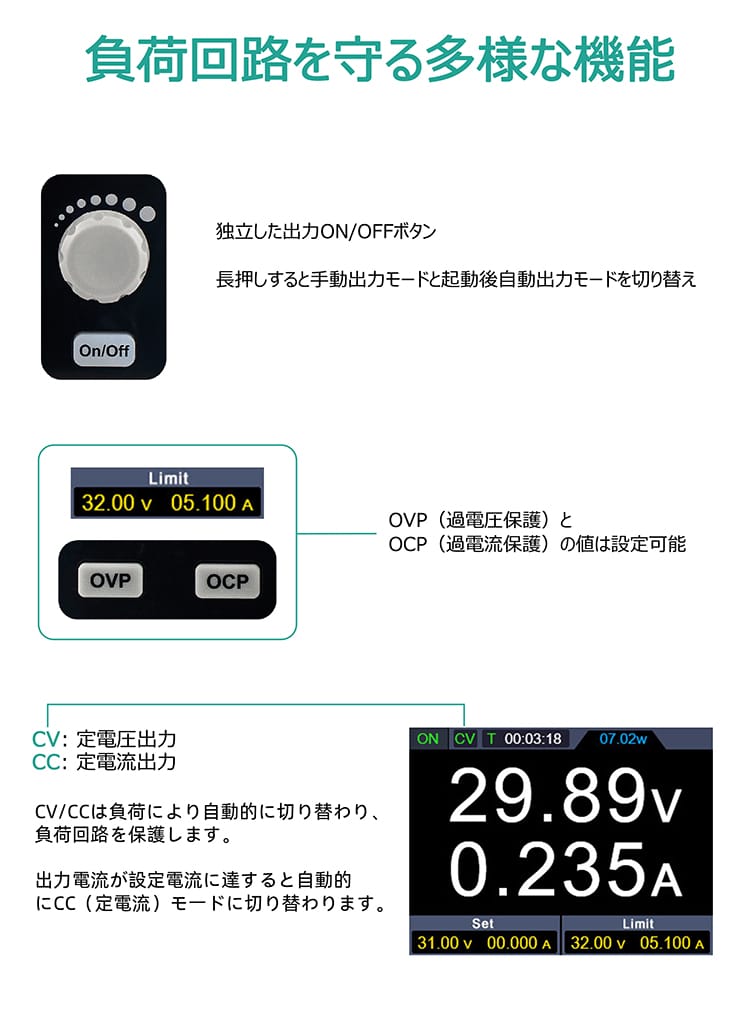

■負荷回路を守る多様な機能

・独立した出力ON/OFFボタン
・長押しすると手動出力モードと起動後自動出力モードを切り替え
・OVP（過電圧保護）とOCP（過電流保護）の値は設定可能

■CV：定電圧出力＆CC：定電流出力

CV/CCは負荷により自動的に切り替わり、負荷回路を保護します。
出力電流が設定電流に達すると自動的にCC（定電流）モードに切り替わります。

■様々なテストが可能な機能①

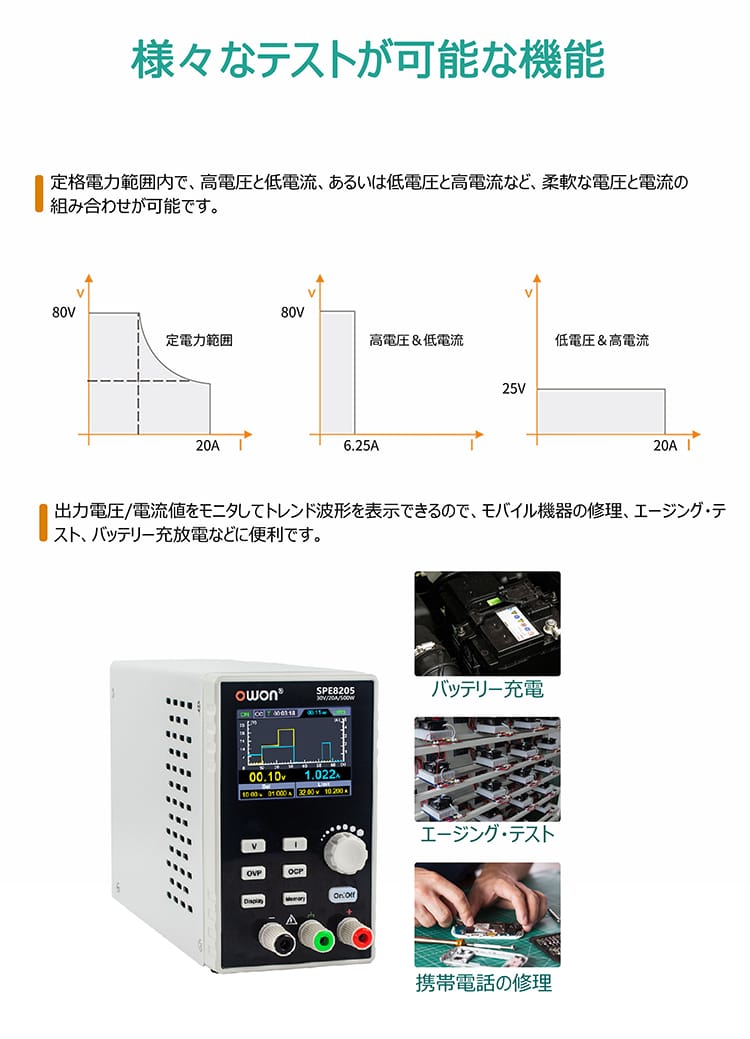

・定格電力範囲内で、高電圧と低電流、あるいは低電圧と高電流など、柔軟な電圧と電流の組み合わせが可能です。
・出力電圧／電流値をモニタしてトレンド波形を表示できるので、モバイル機器の修理、エージング・テスト、バッテリー充放電などに便利です。

■様々なテストが可能な機能②

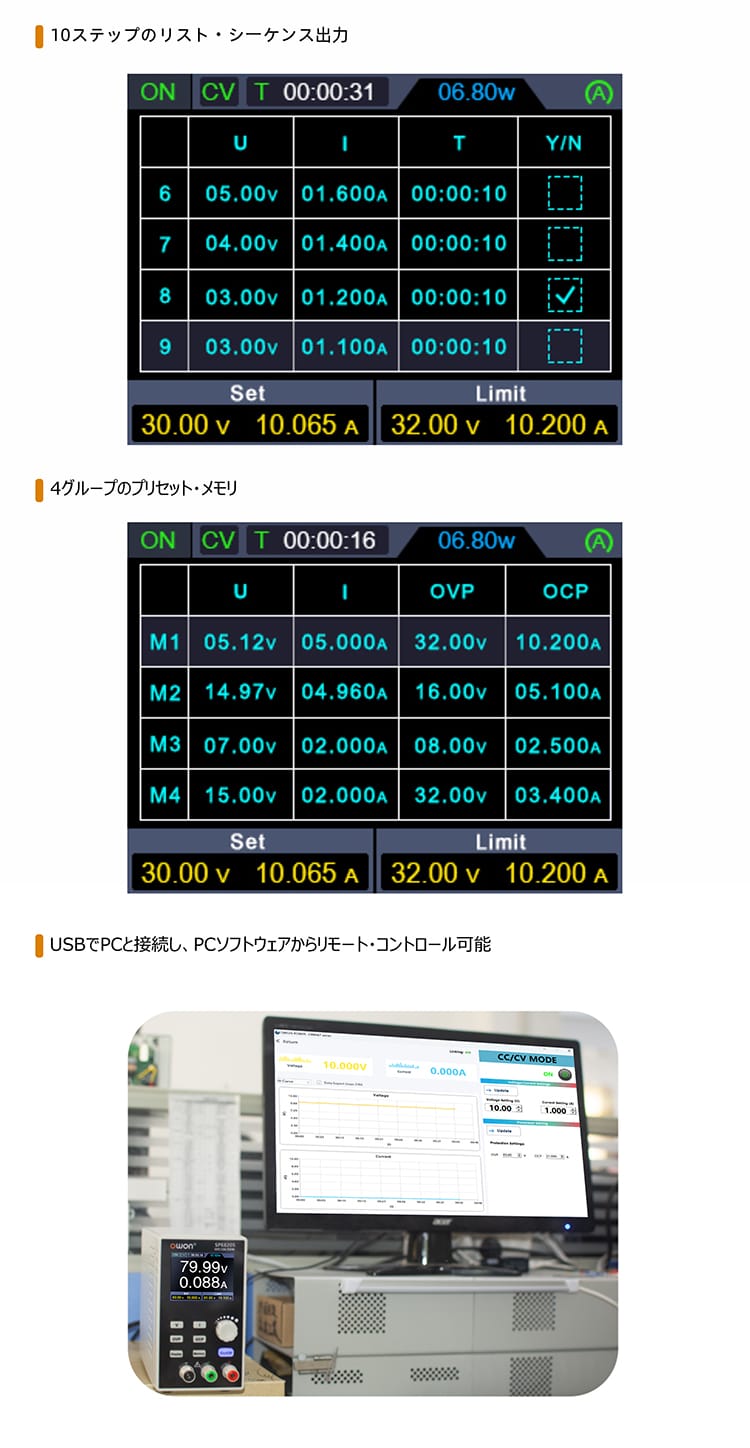

・10ステップのリスト・シーケンス出力
・4グループのプリセット・メモリ

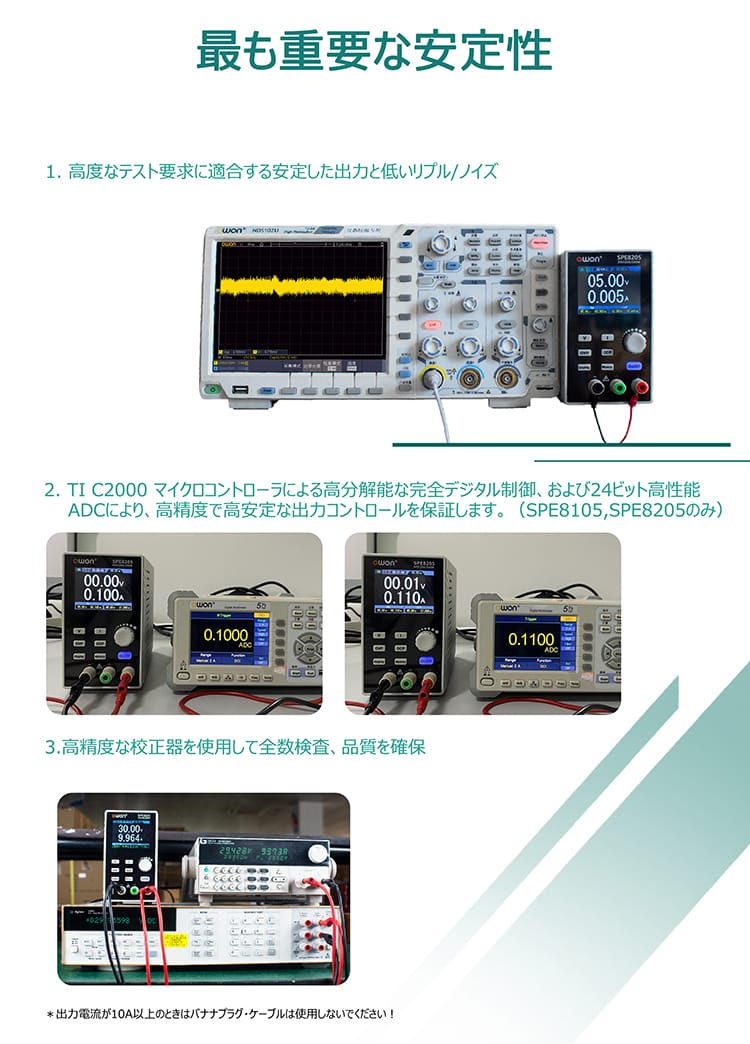

■製品の安定性①

高度なテスト要求に適合する安定した出力と低いリプル／ノイズ

■製品の安定性②

温度制御ファンによる強制空冷、低騒音で長時間の安定出力

■製品の安定性③

高精度な校正器を使用して全数検査、品質を確保

規格表

型番	SPE3051	SPE3102	SPE3103	SPE6053	SPE6102	SPE6103	SPE6205	SPE8105	SPE8205	SPE15054	SPE15105	SPE30054	SPE30055	SPE50024	SPE50025
ディスプレイ	—						2.8インチLCD (IPS)			—
表示方式	—									2.8インチカラーLCD（IPS パネル）
分解能	—									240×320ピクセル
表示色	—									65536色、TFT
インターフェース	—						USBデバイス			—

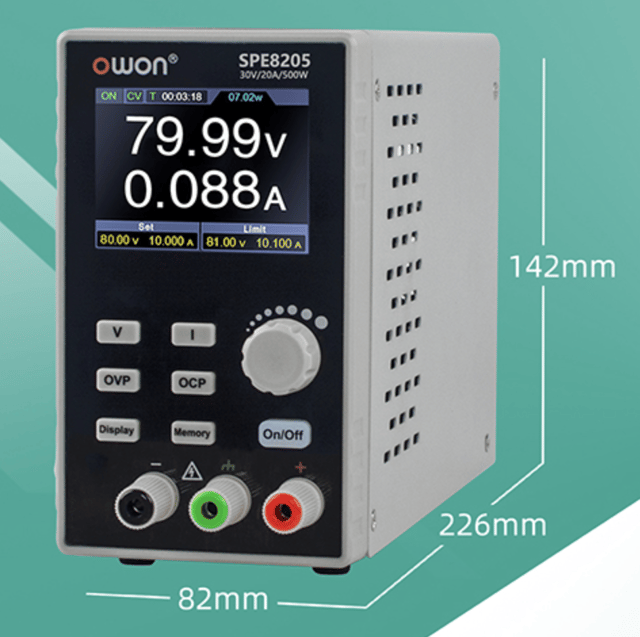

寸法	—						82mm（W）× 142mm（H）×226mm（D）			82mm(W)× 142mm(H)×226mm(D)
重量	—						約 1.8 kg			約1.6kg
動作温度	0-40℃						—
温度
動作温度	—									0℃～40℃
保存温度	—									-20℃～60℃
ストレージ	4グループ						4 グループ			—
リードバック分解能	—						10mV / 1mA			10mV/1mA
電圧	10mV						—
電流	1mA						—
過渡応答時間 (50%-100% 定格負荷)	≤1.0ms						≤5.0ms			—
リードバック確度 (25℃ ± 5℃)
電圧	≤0.1% ± 20mV				≤0.1% ± 30mV		≤0.05% ± 20mV			—
電流	≤0.1% ± 10mA						≤0.05% ± 10mA		≤0.05% ± 20mA	—
USBチャージ出力	5V/1A						—
設定確度
電圧	—									≤0.05%±20mV		≤0.05%±200mV
電流	—									≤0.05%±20mA
最大出力電力	—						500W			—
出力電圧	—						0 - 60V	0 - 80V		—
設定分解能	—						10mV / 1mA			10mV/1mA
電圧	10mV						—
電流	1mA						—
出力電流	—						20 A	10 A	20 A	—
OVP（過電圧保護）	—						63 V	85 V		—
OCP（過電流保護）	—						21 A	11 A	21 A	—
OTP（過熱保護）	—						85℃			—
負荷レギュレーション
電圧	≤30mV						≤20mV			—
電流	≤20mA						≤10mA			—
ライン・レギュレーション
電圧	≤30mV						≤20mV			—
電流	≤20mA						≤10mA			—
リプル/ノイズ (*)	—						≤50mVp-p；≤15mAp-p			—
電圧(Vp-p)	≤30mVp-p				≤50mVp-p		—
電圧 (rms)	≤3mVrms				≤5mVrms		—
電流 (rms)	≤30mAp-p						—
出力温度係数（0℃-40℃）
電圧	100ppm/℃									—
電流	200ppm/℃									—
リードバック温度係数
電圧	100ppm/℃									—
電流	200ppm/℃									—
通信ポート	—									USB、DB9：RS232/RS485（オプション）、LAN（オプション）、 SCPI 通信プロトコル対応
出力確度 (within 12 months) (25℃±5℃)
電圧	≤0.1% ± 20mV				≤0.1% ± 30mV		—
電流	≤0.05% ± 10mA						—
リードバック確度
電圧	—									≤0.05%±20mV		≤0.05%±200mV
電流	—									≤0.05%±20mA
設定確度（25℃±5℃）
電圧	—						≤0.05% ± 20mV			—
電流	—						≤0.05% ± 10mA		≤0.05% ± 20mA	—
出力定格 (0℃-40℃)
電圧	0 - 30V			0 -60V			—
電流	5A	10A		5A	10A		—
最大出力	150W	200W	300W		200W	300W	—
定格出力（0℃～40℃）
電圧	—									0 - 150V		0~300V		0~500V
電流	—									0 - 5A	0 - 10A	0~5A		0~2A
出力電力	—									400W	500W	400W	500W	400W	500W
入力特性

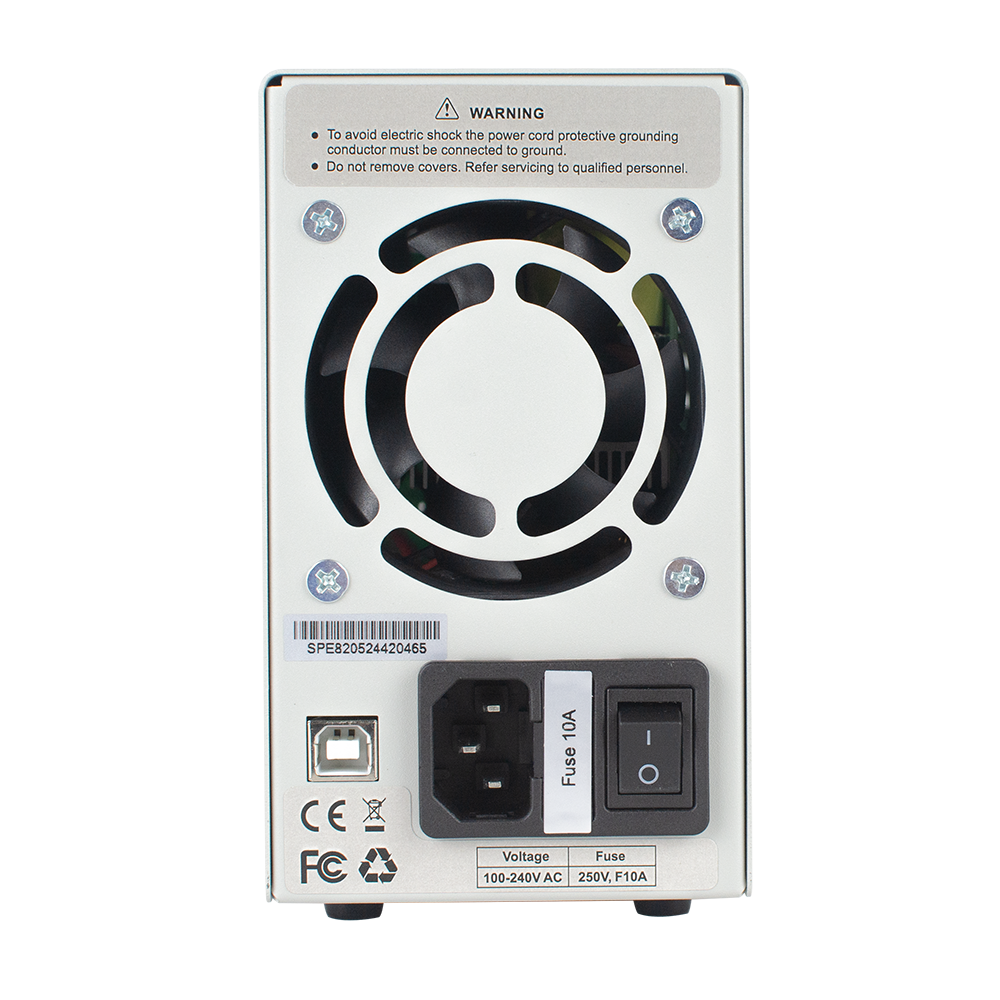

電源電圧	—									100V- 240V
入力周波数	—									45- 65Hz
入力ヒューズ	—									250V, F10A
レギュレーション（CV）
負荷	—									≤20mV		≤30mV		≤200mV
ライン	—									≤20mV		≤30mV		≤200mV
レギュレーション（CC）
負荷	—									≤10mA
ライン	—									≤10mA
リップル・ノイズ
電圧（Vpp）	—									≤150mVpp		≤300mVpp		≤500mVp-p
電流（rms）	—									≤30mA				≤20mA
過渡応答時間（定格負荷の10%～100%）	—									≤5.0ms
OVP	—									0 - 155V		0 - 310V		0~510V
OCP	—									0 - 6A	0 - 11A	0 - 6A		0~3A
OTP	—									85℃
温度係数（出力に対して）
電圧	—									100ppm/℃
電流	—									200ppm/℃
温度係数（リードバック値に対して）
電圧	—									100ppm/℃
電流	—									200ppm/℃
相対湿度	—									≤90%RH（結露なきこと）
高度	—									2,000m
冷却方式	—									ファン冷却（温度に応じた回転数制御）
