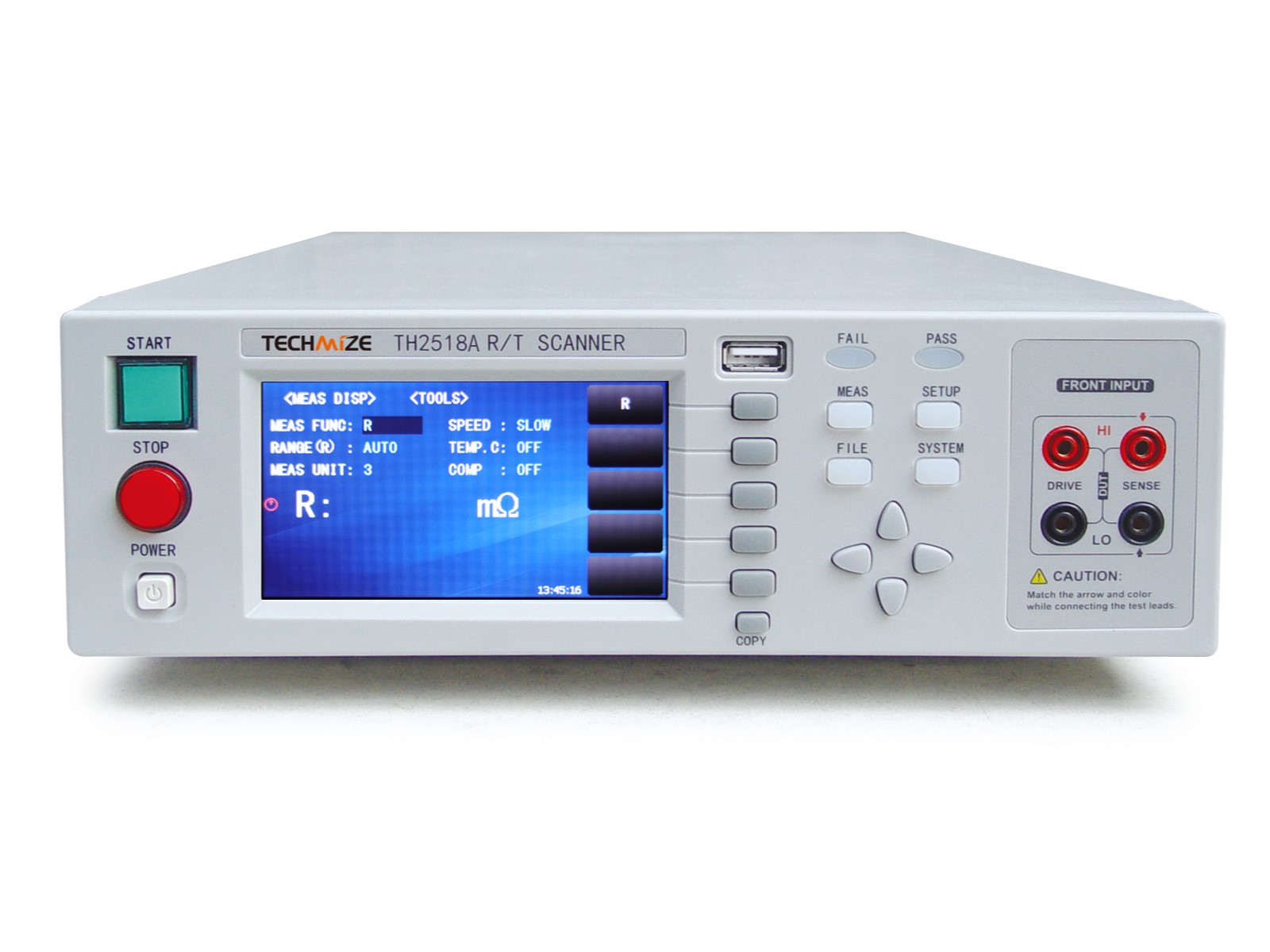

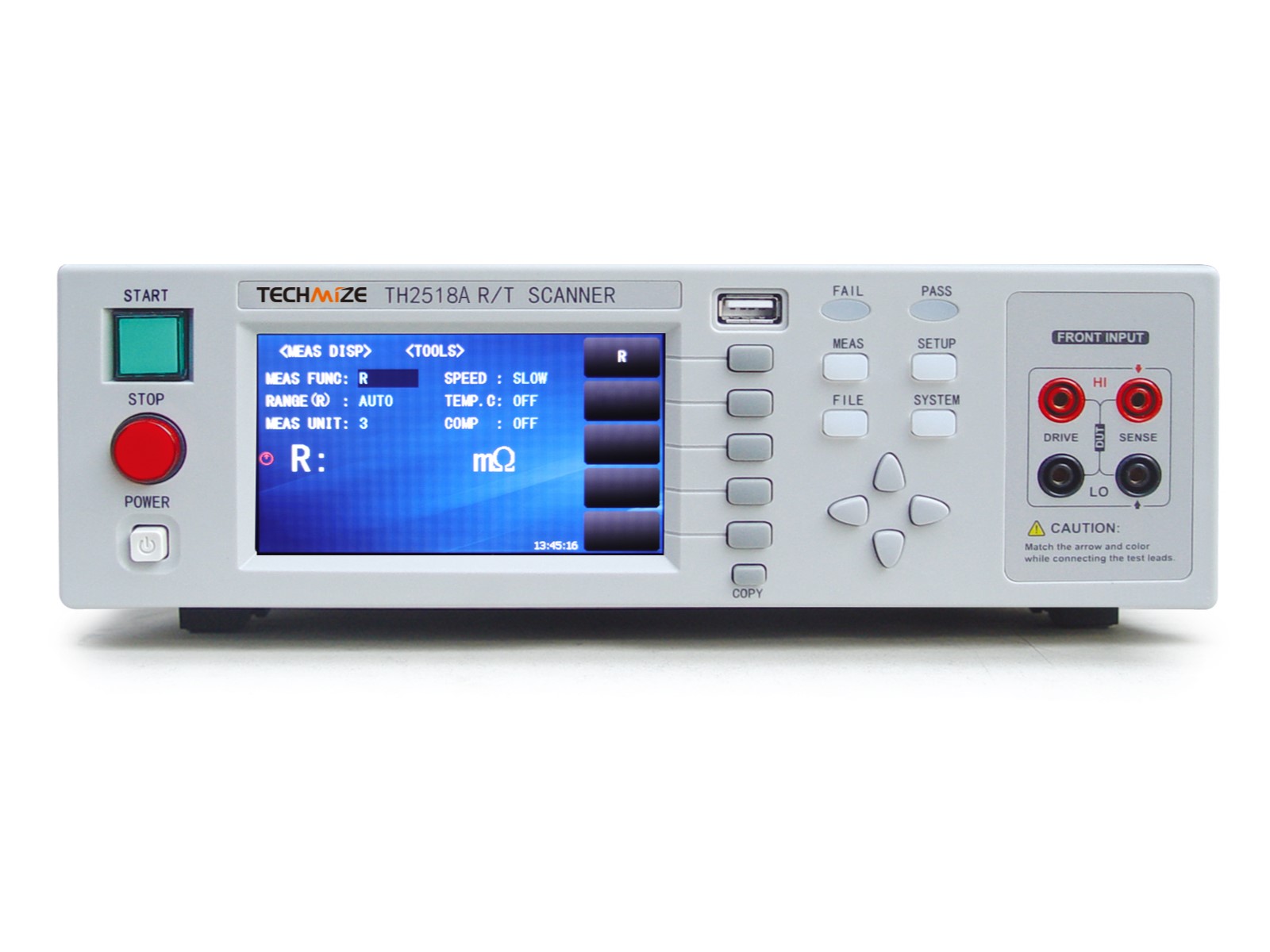

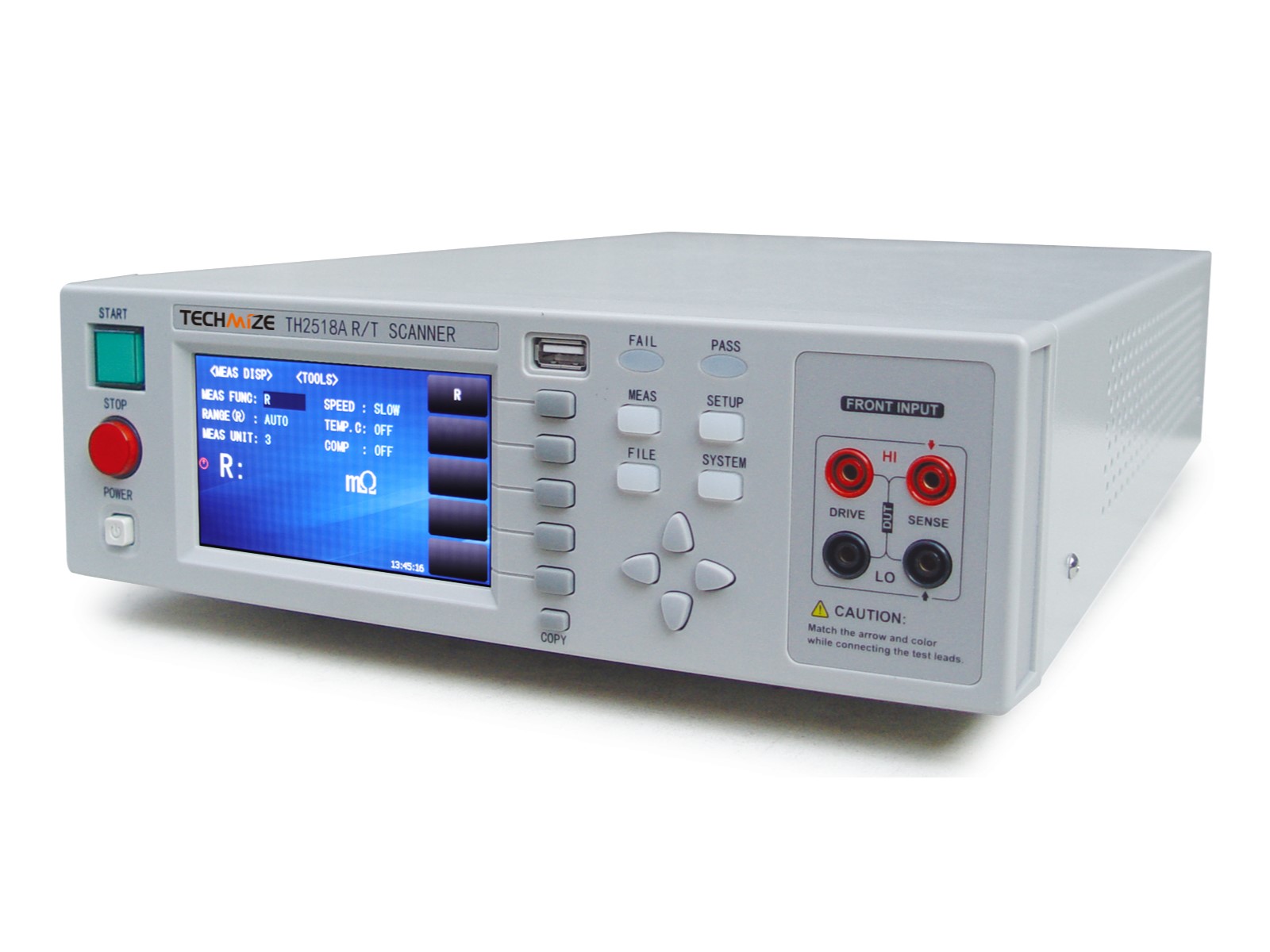

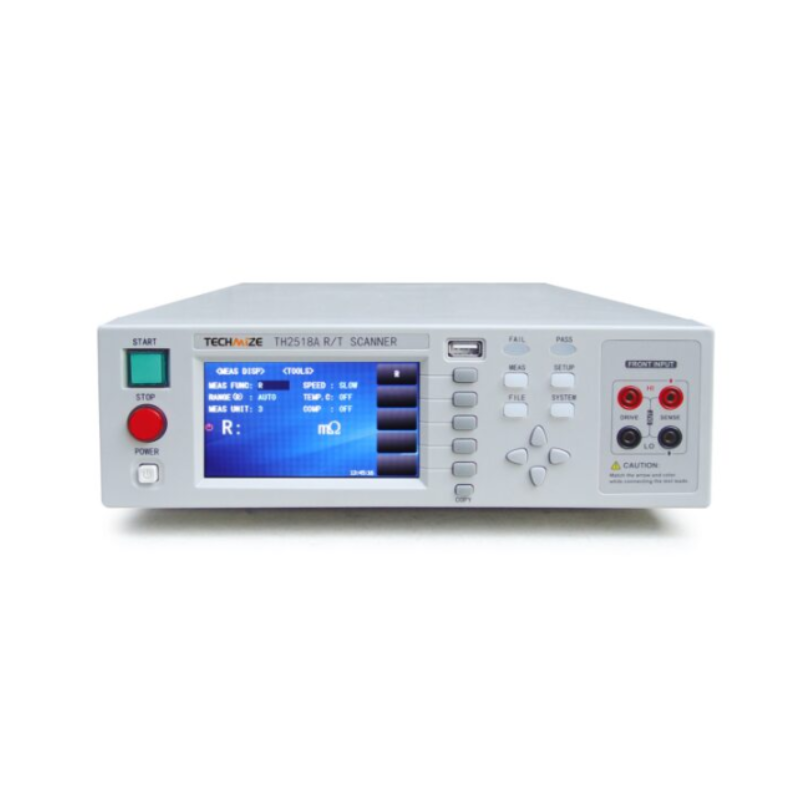

TECHMIZE TH2518シリーズ直流抵抗計 10μΩ～200kΩ

■製品仕様： 16チャンネル、抵抗確度: 0.05%、範囲: 10uΩ-200kΩ

価格473,000円〜税込

特長

抵抗器、インダクタ、トランスフォーマ、モーター、リレー、回路のはんだ付けポイント、コンデンサのリベット接続ポイント

線材、コネクタ、スイッチ

熱感知材料（ヒューズ、サーミスタ用センサー）、金属箔などの導電性材料

電動車用バッテリーパック接続ブリッジ、バッテリー接続用抵抗器

特徴

■ 4.3インチ、24色タッチLCDスクリーン（解像度：480 × 272）

■ 中国語と英語の操作インターフェース

■ 最大90チャネルの抵抗/温度スキャンテスト

■ 6つのユニットを自由に着脱可能、テストユニット間の同時測定に対応

■ 最大テスト速度：600回/秒

■ 最大抵抗精度：0.05%、最小分解能：10µΩ

■ 基本温度精度：0.2°C

■ スキャンテストチャネルのテスト端子はプログラム可能

■ スキャンモードとスタンドアロンモードに対応

■ 温度測定はPT100、PT500、およびアナログ電圧の3つの温度サンプリング方式に対応

■ 温度補償機能（TC）

■ ワンクリックスクリーンキャプチャ機能

■ データロギング機能

■ USB HOSTによる機器動作ソフトウェアの自動アップグレード

■ チャネル、ボード、およびマシンレベルでの比較ソート結果の出力

■ ハンドラーインターフェースでのオンライン操作に対応

用途

■ コンポーネント抵抗器、インダクタ、トランス、モーター、リレー、回路のはんだ接合部、コンデンサリベットポイント

■ ケーブル、コネクタ撚り線、コネクタ、スイッチ

■ 材料ヒューズやサーミスタセンサーなどの感熱材料、金属箔などの導電性材料

■ 新エネルギー電気自動車のバッテリーパック接続ブリッジ、バッテリー接続抵抗

Model	TH2518	TH2518A
Measuring Parameters	DC resistance, temperature	DC resistance
Resistance Test Range	10μΩ — 200kΩ
Basic Resistance Test Accuracy	0.05%
Resistance Range	Auto and manual (200mΩ, 2Ω, 20Ω, 200Ω, 2kΩ, 20kΩ, 200kΩ)
Temperature Sensor Type	PT500 platinum resistance, PT100 platinum resistance, analog voltage input Temperature test range	------
Temperature Test Range	PT100,P T500:-10℃ — 99.9℃，Analog:0V — 2V	------
Temperature Test Accuracy	PT100, PT500:0.3%*measured value ±0.5℃，Analog:±1%Rd ± 3mV	------
Measurement Mode	Stand-alone, scanning

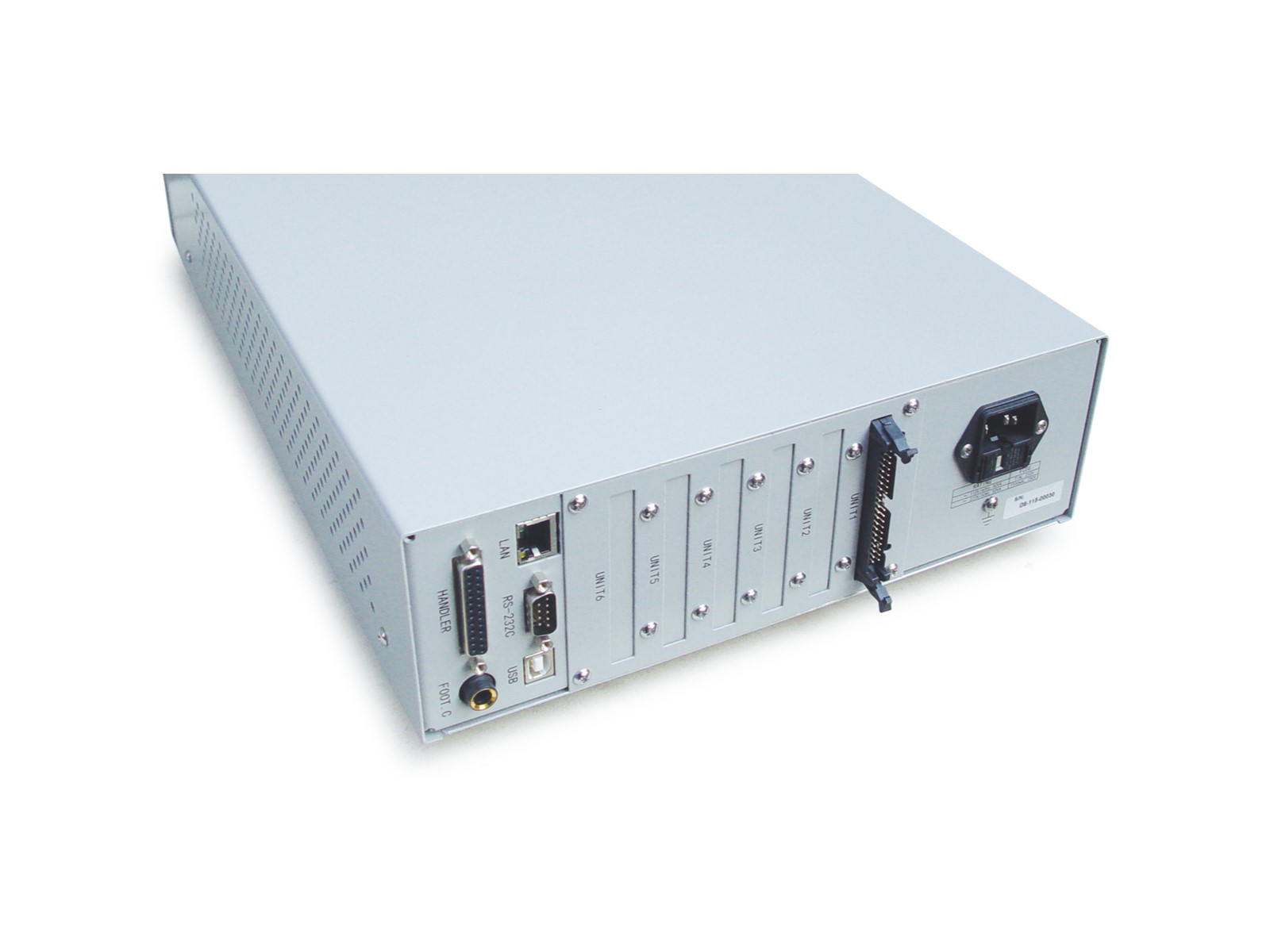

Scanning Channels	15 channels/boards, and up to 6 boards and 90 channels can be inserted. The board channel is for scanning test, and it is synchronous test between the test boards.
Test Terminal Selection of Test Channel	Arbitrary configuration between channels (programmable)
Test Current	≤100mA
Measurement Speed	ingle board: 100 times / sec, 40 times / sec, 2 times / sec, 6 boards: 600 times / sec, 240 times / sec, 12 times / sec
Temperature Compensation	√	------
Display Results	Simultaneous display the test results of 16 channels and support page turning
Short-circuit Clear Correction	Support full-scale short-circuit clearing for all channels
Comparators	Comparison boundaries are set separately for each test channel
Limit Mode	ABSDev、ABS、%
Trigger Mode	Auto trigger, manual trigger, bus trigger, Handler trigger, foot switch trigger
Test Terminal	Four-terminal test
Storage	30 sets of instrument parameters

型番	TH2518	TH2518A
トリガ・モード	Auto trigger, manual trigger, bus trigger, Handler trigger, foot switch trigger
ストレージ	30 sets of instrument parameters
測定速度
Single board	100 times / sec, 40 times / sec, 2 times / sec
6 boards	600 times / sec, 240 times / sec, 12 times / sec
テスト端子	Four-terminal test
コンパレーター	Comparison boundaries are set separately for each test channel
測定アイテム	DC resistance, temperature	DC resistance
測定結果表示	Simultaneous display the test results of 16 channels and support page turning
測定モード	Stand-alone, scanning
温度補償	○	—
抵抗測定範囲	10μΩ — 200kΩ
抵抗測定基本確度	0.05 %
抵抗測定レンジ	Auto and manual (200mΩ, 2Ω, 20Ω, 200Ω, 2kΩ, 20kΩ, 200kΩ)
温度センサ・タイプ	PT500 platinum resistance, PT100 platinum resistance, analog voltage input Temperature test range	—
温度測定確度
PT100, PT500	0.3%*measured value ±0.5℃	—
Analog	±1%Rd ± 3mV	—
スキャナー・チャンネル数	15 channels/boards, and up to 6 boards and 90 channels can be inserted. The board channel is for scanning test, and it is synchronous test between the test boards.
測定端子の選択	Arbitrary configuration between channels (programmable)
測定電流	≤100mA
ショート補正	Support full-scale short-circuit clearing for all channels
リミット・モード	ABSDev、ABS、%
温度測定範囲
PT100, PT500	-10℃ — 99.9℃	—
Analog	0V — 2V	—
