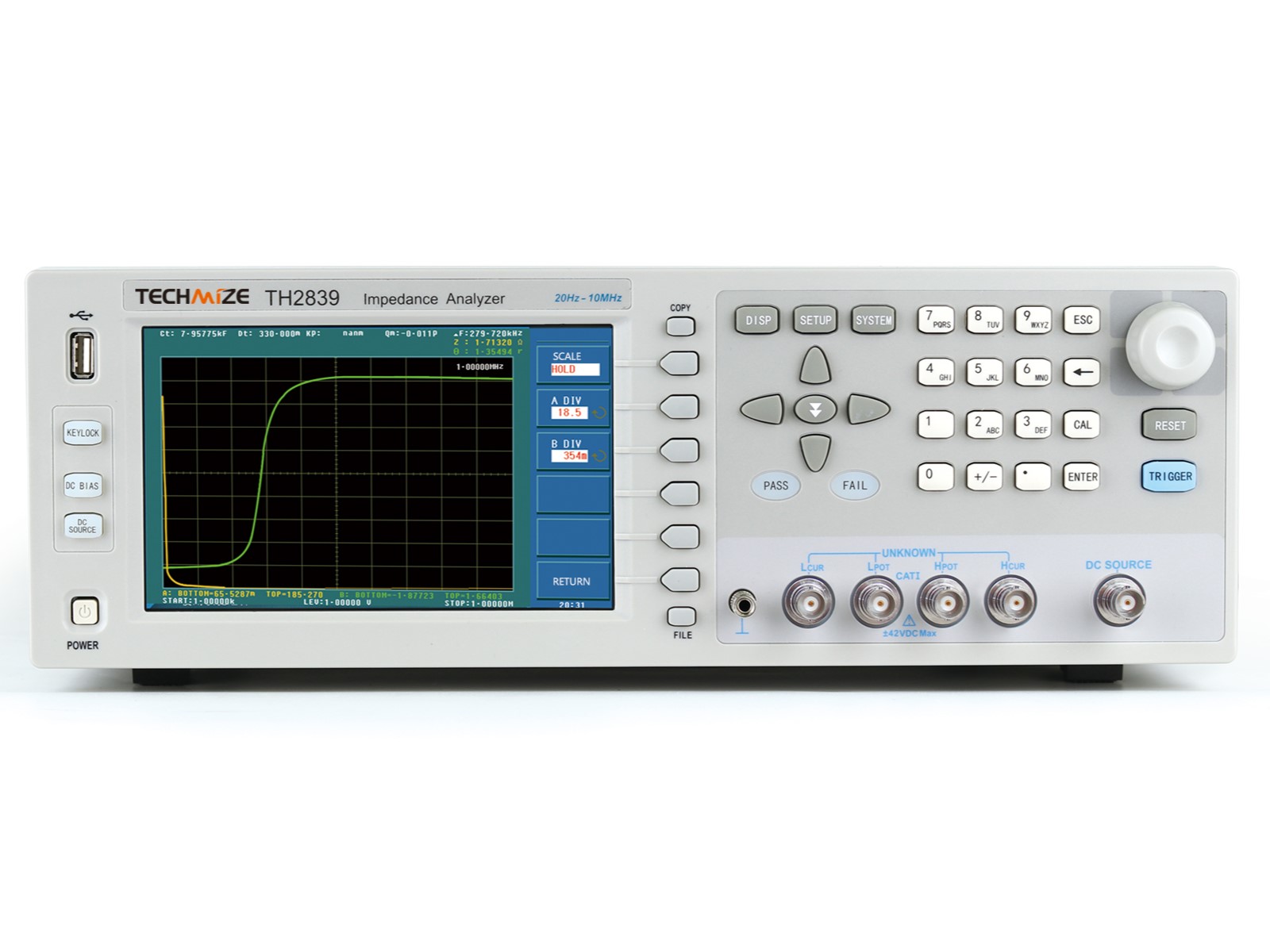

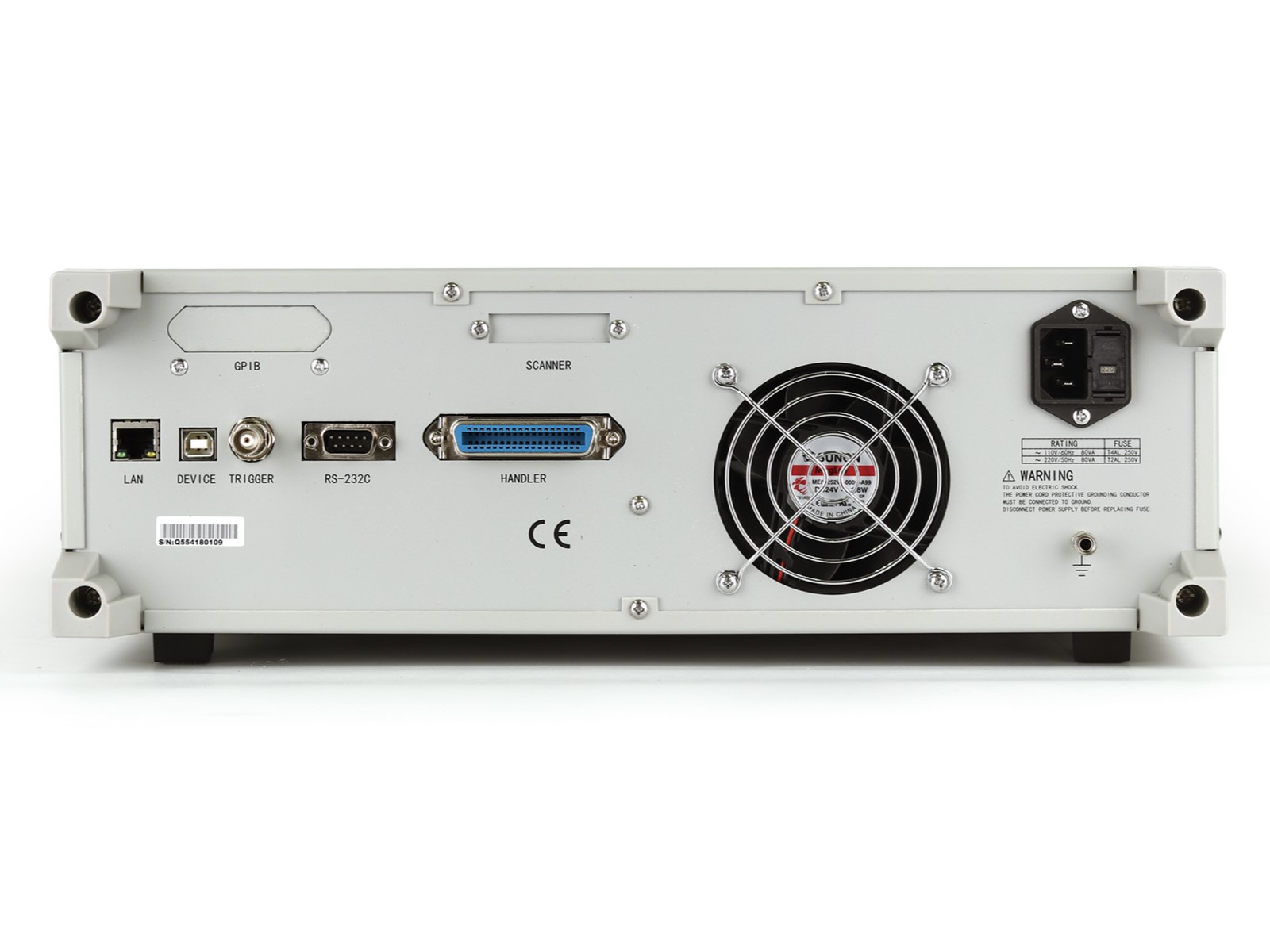

TECHMIZE TH2839シリーズ インピーダンス・アナライザ 20Hz～5MHz
■製品仕様： 確度: 0.05%、 テスト周波数: 20Hz-5MHz テスト電圧: 5mV-2V、 DCバイアス: ±40V/100mA 独立電圧減: ±10V、 自動平衡ブリッジ法 4端子対法、 201点リスト・スイープ マルチ・パラメータ・グラフィック解析
- 型番
- TH2839A
- メーカー
- TECHMIZE
- シリーズ
- TH2839シリーズ
- カテゴリ
- インピーダンス・アナライザ
特長
- 最高確度0.05%
- テスト周波数20Hz-5MHz
- テスト電圧5mV-2V（F≦2MHz）/1V（2MHz<F）
- DCバイアス±40V/100mA
- 独立電圧源±10V
- 自動平衡ブリッジ法
- 4端子対法
- 201点リスト・スイープ
- マルチ・パラメータ・グラフィック解析
製品概要
パッシブコンポーネント：
コンデンサ、インダクタ、磁性コア、抵抗器、圧電デバイス、トランスフォーマ、チップコンポーネント、ネットワークコンポーネントのインピーダンスパラメータの推定と性能分析
半導体コンポーネント
LEDドライバ集積回路の寄生パラメータテストと分析
バラクタのC-VDC特性
トランジスタまたは集積回路の寄生パラメータの分析
その他のコンポーネント
プリント基板、リレー、スイッチ、ケーブル、バッテリのインピーダンス評価
誘電体材料
プラスチック、セラミックス、その他の材料の誘電率と損失角の評価
磁性材料
フェライト、非晶質体などの磁性材料の磁気透磁率と損失角の評価
半導体材料
半導体材料の誘電率、電気伝導率、およびC-V特性
液晶セル
液晶セルの誘電率、弾性定数、およびC-V特性の評価
アプリケーション
■ パッシブコンポーネント：
コンデンサ、インダクタ、磁性コア、抵抗器、圧電デバイス、トランスフォーマ、チップコンポーネント、ネットワークコンポーネントのインピーダンスパラメータの推定と性能分析
■ 半導体コンポーネント
LEDドライバ統合回路の寄生パラメータテストと分析
バラクタのC-VDC特性
トランジスタまたは統合回路の寄生パラメータの分析
■ その他のコンポーネント
プリント基板、リレー、スイッチ、ケーブル、バッテリのインピーダンス評価
■ 誘電体材料
プラスチック、セラミックス、その他の材料の誘電率と損失角の評価
■ 磁性材料
フェライト、非晶質体などの磁性材料の磁気透磁率と損失角の評価
■ 半導体材料
半導体材料の誘電率、電気伝導率、およびC-V特性
■ 液晶セル
液晶セルの誘電率、弾性定数、およびC-V特性の評価
Specifications
Model | TH2839 | TH2839A | |
Test Frequency | 20Hz-10MHz | 20Hz-5MHz | |
Basic Accuracy | 0.05% | ||
AC Singal | Voltage | 5mVrms to 2Vrms | |
Current | 50μArms to 20mArms | ||
DC Bias | Voltage | 0V to +/-40V | |
Current | 0mA to +/-100mA | ||
External DC Bias | Max 120A by 6 sets of TH1778 | ||
Independent Voltage Source | -10V to +10V | ||
Accessary
Standard | ||||||
Accessories name | Model | |||||

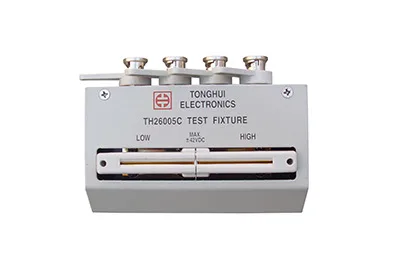

Four-end clamp with card | TH26005C |  | ||||

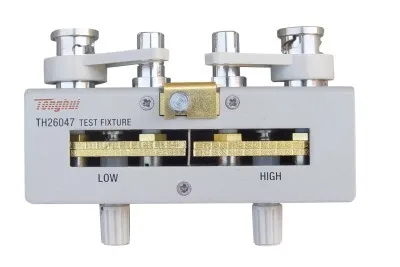

Fixture | TH26047 |  | ||||
Short circuit | TH26010 |  | ||||

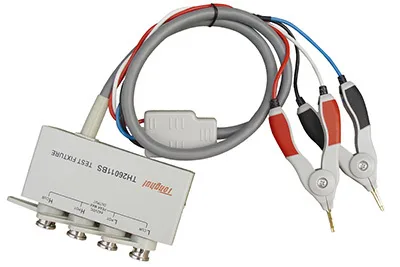

Kelvin test lead with box four-terminal insulation and lock | TH26011BS |  | ||||
Optional | ||||||
Accessories name | Model | |||||
Box patch test cable | TH26009B |  | ||||

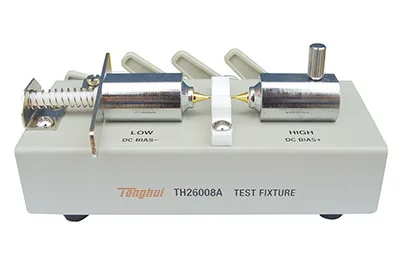

Magnetic ring fixture | TH26008A |  | ||||

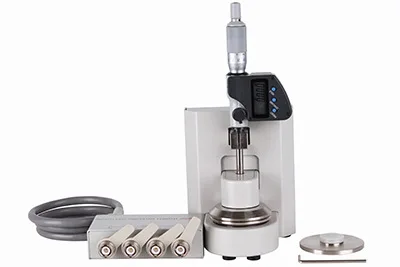

Dielectric test fixture | TH26077 |  | ||||
Downloads
規格表
| 型番 | TH2839 | TH2839A |
|---|---|---|
| 基本確度 | 0.05% | |
| テスト周波数 | 20Hz-10MHz | 20Hz-5MHz |
| DCバイアス | ||
| 電圧 | 0V to +/-40V | |
| 電流 | 0mA to +/-100mA | |
| 外部DCバイアス | Max 120A by 6 sets of TH1778 | |
| 独立電圧ソース | -10V to +10V | |
| AC信号 | ||
| 電圧 | 5mVrms to 2Vrms | |
| 電流 | 50μArms to 20mArms | |
付属品・オプション
標準付属アクセサリ | ||||||
|---|---|---|---|---|---|---|
名称 | 型名 | |||||
テスト・フィクスチャ | TH26005C | | ||||
テスト・フィクスチャ | TH26047 | | ||||
ショート治具 | TH26010 | | ||||
ケルビン・テストリード・テスト・フィクスチャ | TH26011BS | | ||||
オプション・アクセサリ | ||||||
|---|---|---|---|---|---|---|
名称 | 型名 | |||||

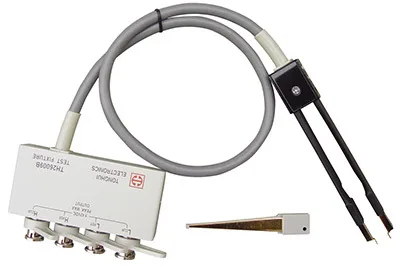

ピンセット型テスト・フィクスチャ | TH26009B | | ||||
テスト・フィクスチャ | TH26008A | | ||||
誘電体テスト・フィクスチャ | TH26077 | | ||||
