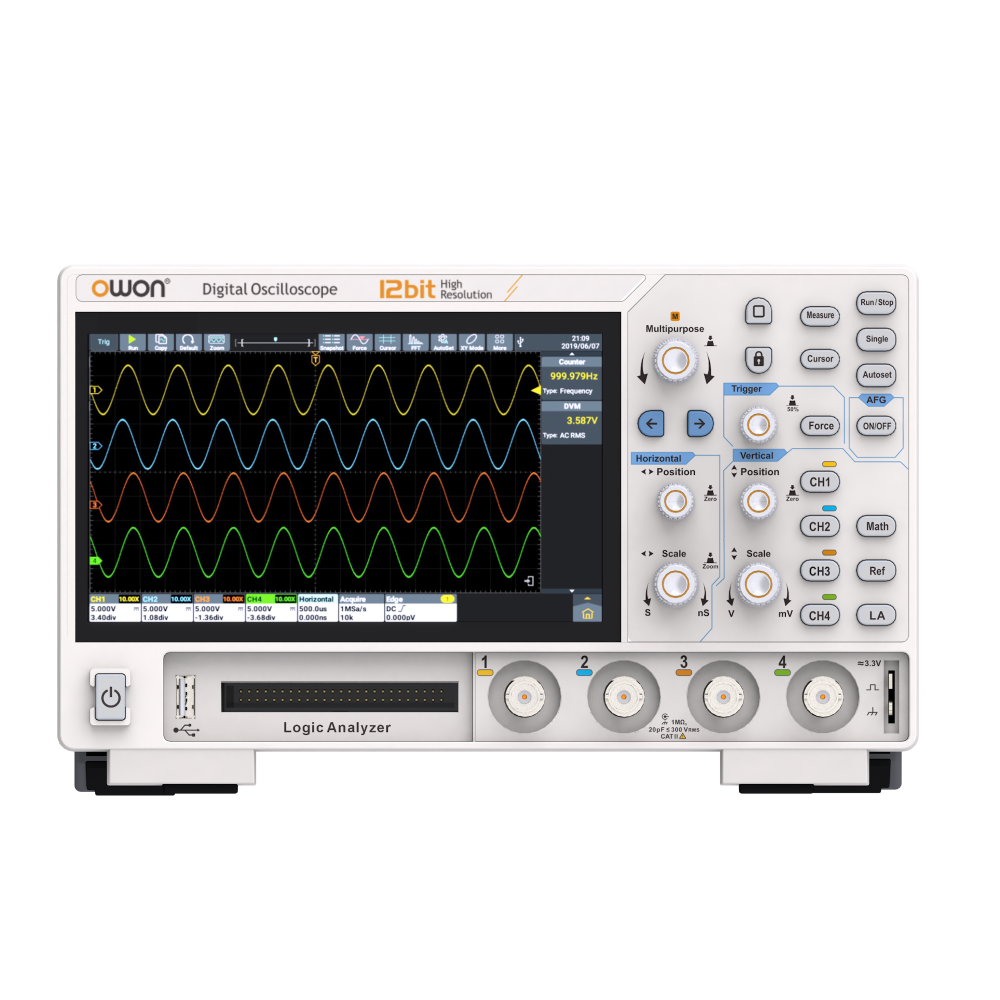

| ディスプレイ | 7 インチ (1024×600) 静電容量式マルチタッチ・スクリーン |
|---|
| インターフェース | HDMI,USB device,USB Host,Trig Out(P/F),LAN |
|---|
| チャンネル数 | 2 | 4 | 2 | 4 |
|---|
| ロジック・アナライザ（オプション）仕様 | 16 (D0-D15) (D0 to D7, D8 to D15) |
|---|
| サンプルレート（最大） | |
|---|
| 1チャンネル使用時 | 2GSa/s |
|---|
| 2チャンネル使用時 | 1GSa/s |
|---|
| 3,4チャンネル使用時 | 500MSa/s |
|---|
| 重量 | 約1.5kg (本体のみ) |
|---|
| トリガタイプ | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI CAN, LIN |
|---|
| 周波数帯域(-3 dB) | 125MHz | 250MHz |
|---|
| 入力インピーダンス | 1 MΩ±2% // 20 pF±5 pF |
|---|
| ロジック・アナライザ（オプション）仕様 | 100kΩ, 8 pF |
|---|
| 水平軸スケール | 1ns/div - 1000s/div, 1-2-5ステップ |
|---|
| 自動測定 | Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑),
Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓),FRR(A↑-B↑),FRF(A↑-B↓),
FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑),LFF(A↓-B↓) |
|---|
| 垂直軸スケール | 200μV/div～10 V/div |
|---|
| 垂直分解能 | 12bits |
|---|
| 波形発生器（オプション）仕様 | 14 bits |
|---|
| 最大入力電圧 | ±40V peak CAT I, transient overvoltage 800Vpk |
|---|
| 垂直軸分解能 | 1 bit |
|---|
| 波形演算 | +, -, *, /, &&, ||, ^, ！, Intg, Diff, Sqrt, 関数 (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, ユーザー定義, デジタルフィルタ (ローパス, ハイパス, バンドパス, バンドリジェクト) |
|---|
| アクイジション・モード | サンプル, ピーク検出, ハイレゾ, アベレージ, セグメント |
|---|
| 波形取り込みレート（最大） | 700,000wfms/s |
|---|
| 周波数カウンタ | 6-桁 最高周波数: オシロスコープの最高周波数 |
|---|
| プローブ減衰比 | 1.00μX-1M.00X, 1-2-5ステップ、 ユーザー設定 |
|---|
| 時間軸確度 | ±25 ppm (typical) |
|---|
| DCゲイン確度 | |
|---|
| ≤1 mV | 3% |
|---|
| 2 mV | 2% |
|---|
| ≥5 mV | 1.5% |
|---|
| バス・デコーディング | RS232/UART, I2C, SPI, CAN, LIN |
|---|
| 電圧計 | DC, AC+DCrms, ACrms, 分解能: 4桁 (ACV/DCV) |
|---|
| サンプルレート | 160MSa/s |
|---|
| 寸法 (W x H x D) | 260mm x 160mm x 78mm |
|---|
| 最大メモリ長 | 100M |
|---|
| 変調 | AM, FM, PM, FSK |
|---|
| 出力インピーダンス | 50Ω (type) |
|---|
| ビルトイン波形 | 28 タイプ |
|---|
| 最高出力周波数 | 30MHz、1チャンネル |
|---|
| 振幅 | 2mVpp ~ 10Vpp , 1mVpp ~ 5Vpp (50 Ω) |
|---|
| 任意波形 | 1μHz ~ 10MHz |
|---|
| 基本波形 | Sine, Square, Ramp, Pulse, Noise |
|---|
| 任意波形長 | 2-8K points |
|---|
