ラインナップ
HSA1016OWON HSA1016 スペクトラムアナライザ 9kHz～1.6GHz233,200円- HSA1016-TGOWON HSA1016-TG スペクトラムアナライザ 9kHz～1.6GHz286,000円
- HSA1036OWON HSA1036 スペクトラムアナライザ 9kHz～3.6GHz468,600円
- HSA1036-TGOWON HSA1036-TG スペクトラムアナライザ 9kHz～3.6GHz518,100円

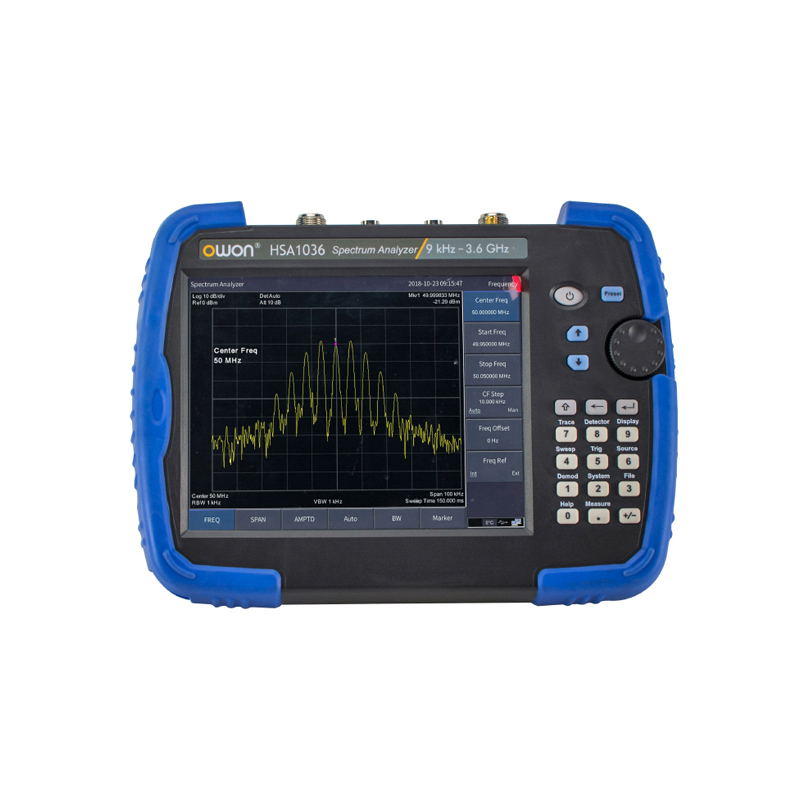

- HSA1075OWON HSA1000シリーズ スペクトラムアナライザ 9kHz～7.5GHz933,900円
- HSA1075-TGOWON HSA1000シリーズ スペクトラムアナライザ 9kHz～7.5GHz、TG付き1,221,000円
規格表
| 型番 | HSA1016 | HSA1016-TG | HSA1036 | HSA1036-TG | HSA1075 | HSA1075-TG |
|---|---|---|---|---|---|---|
| ディスプレイ | 8 inch touch LCD | 8インチ タッチLCD | ||||
| 周波数範囲 | 9kHz - 1.6 GHz | 9kHz - 3.6 GHz | 9kHz - 7.5 GHz | |||
| 周波数分解能 | 1Hz | |||||
| 通信インターフェース | USB HOST, USB DEVICE, LAN, earphone port | USBホスト、USBデバイス、LAN、イヤホン端子 | ||||
| 表示平均ノイズレベル（DANL） | (入力アッテネータ=0 dB, サンプル検波器. トレース平均≥20, 20℃～30℃, 入力インピーダンス=50Ω、RBW 1Hzにノーマライズ 1MHz-10MHz：-160dBm (Typical) 10MHz-1GHz：-160dBm (Typical) 1GHz-1.6GHz：-158dBm (Typical) | (入力アッテネータ=0 dB, サンプル検波器. トレース平均≥20, 20℃～30℃, 入力インピーダンス=50Ω、RBW 1Hzにノーマライズ 1MHz-10MHz：-160dBm (Typical) 10MHz-1GHz：-160dBm (Typical) 1GHz-3.6GHz：-158dBm (Typical) | (入力アッテネータ=0 dB, サンプル検波器. トレース平均≥20, 20℃～30℃, 入力インピーダンス=50Ω、RBW 1Hzにノーマライズ) | |||
| オフプリアンプ | ||||||
| 9 kHz to 1 MHz | — | -95dBm（代表値）、<-88dBm | ||||
| 1 MHz~500 MHz | — | -140dBm（代表値）、<-130dBm | ||||
| 500 MHz~3.6GHz | — | -138dBm（代表値）、<-128dBm | ||||
| 3.6G Hz~6GHz | — | -134dBm（代表値）、<-124dBm | ||||
| 6G Hz~7.5GHz | — | -129dBm（代表値）、<-119dBm | ||||
| プリアンプオン | ||||||
| 9 kHz to 1 MHz | — | -135dBm（代表値）、<-128dBm | ||||
| 1 MHz~500 MHz | — | -160dBm（代表値）、<-150dBm | ||||
| 500 MHz~3.6GHz | — | -158dBm（代表値）、<-148dBm | ||||
| 3.6G Hz~6GHz | — | -154dBm（代表値）、<-144dBm | ||||
| 6G Hz~7.5GHz | — | -149dBm（代表値）、<-139dBm | ||||
| トラッキングジェネレータ | — | 100 kHz-1.6 GHz | — | |||
| トラキング・ジェネレータ | — | 100 kHz-3.6 GHz | — | |||
| シグナル・ジェネレータ | — | 35 MHz-3.6 GHz | — | |||
| トレース機能 | Clear write, Max Hold, Min Hold, View, Blank, Average | クリア・ライト、マックス・ホールド、ミン・ホールド、ビュー、ブランク、アベレージ | ||||
| 出力レベル範囲 | — | -30 dBm-0 dBm | — | -30 dBm-0 dBm | — | |
| 出力レベル分解能 | — | 1dB | — | 1dB | — | |
| エージングレート | <1ppm/Year | <1ppm/年 | ||||
| 検波器 | Positive-peak, negative-peak, sample, normal, RMS | — | ||||
| レベル単位 | dBm,dBuW,dBpW,dBmV,dBuV, W,V | dBm、dBuW、dBpW、dBmV、dBuV、W、V | ||||
| 位相ノイズ（fc=1GHz） | <-80 dBc/Hz @10 kHz offset | <-80dBc/Hz（10kHz オフセット） | ||||
| 分解能帯域幅（RBW）（-3dB） | 10 Hz to 500 kHz (1-10 steps by sequence), 1 MHz, 3 MHz | 10Hz～500kHz（1-10 シーケンス・ステップ）、1MHz、3MHz | ||||
| ビデオ帯域幅（VBW）（-3dB） | 10Hz to 3MHz | |||||
| トラッキング・ジェネレータ（TGモデル） | — | 100kHz～7.5GHz | ||||
| 出力レベル範囲（TGモデル） | — | -30dBm～0dBm | ||||
| 出力レベル分解能（TGモデル） | — | 1dB | ||||
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Qトラッキングジェネレータ（TG）を後から追加することはできますか？
Aできません。
Q周波数軸の掃引ポイント数（表示ポイント数）はいくつですか？
A801ポイントです。ポイント数は固定です。
Q測定（Mesurement）はどんなアイテムの算出に対応しているのですか？
AACPR（隣接チャンネルパワー比）、チャンネルパワー、OBW（占有帯域幅）をサポートしています。
Qパス/フェイル・テストが見当たらないのですが？
A測定（Mesurement）のメニューから実施することができます。
Qスペクトログラム表示はできますか？
A測定（Mesurement）のTime Spec 機能がスペクトログラムに相当します。
