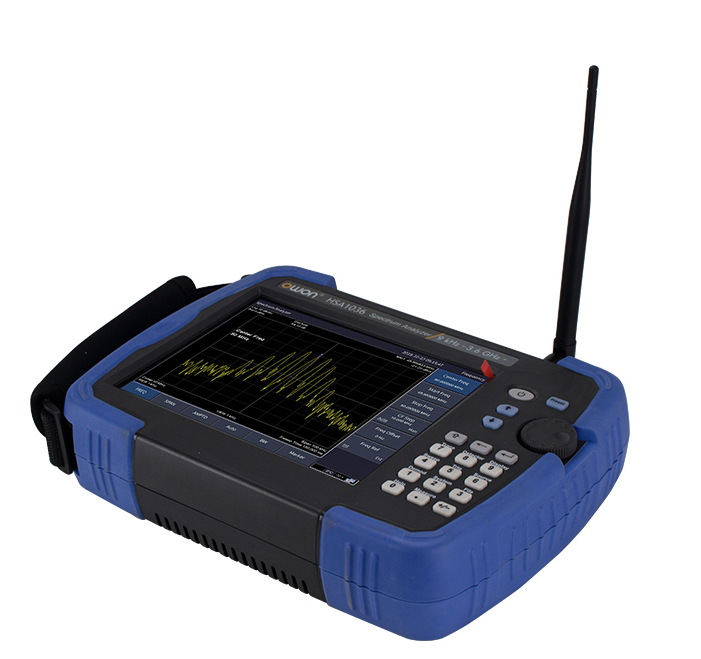

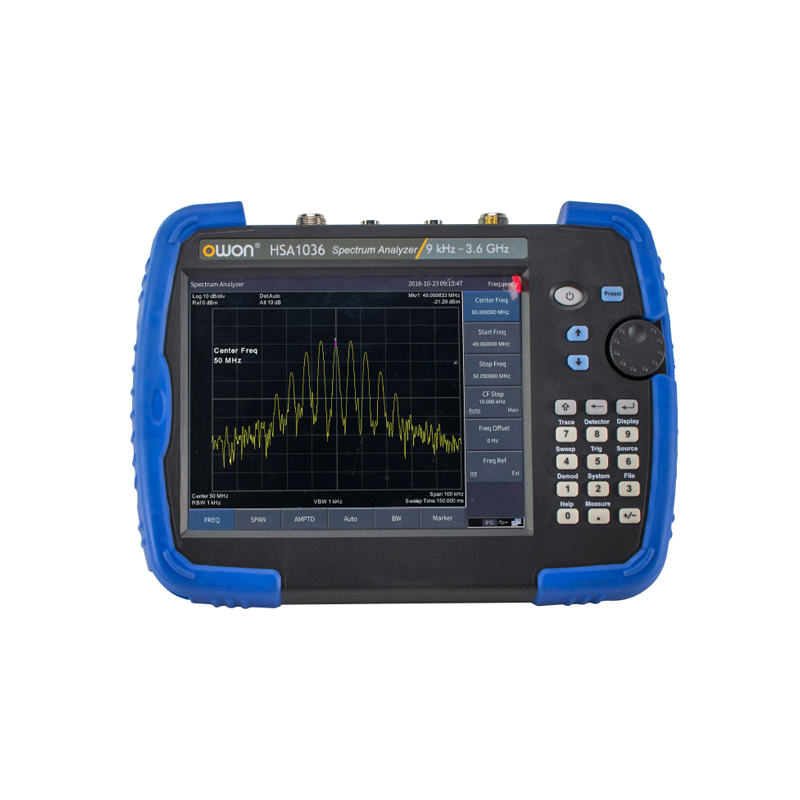

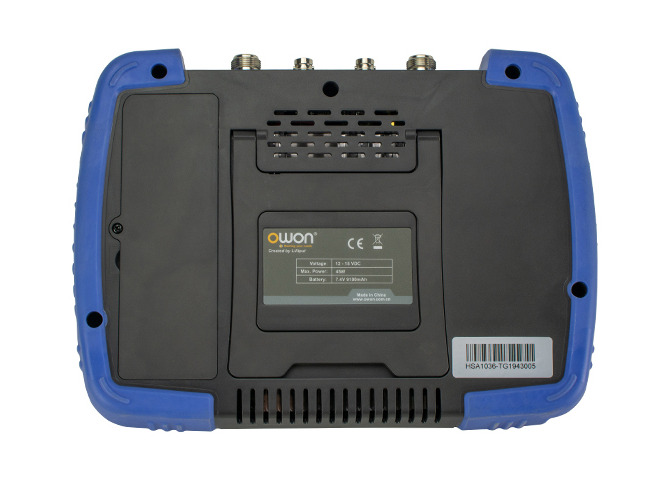

OWON HSA1016 スペクトラムアナライザ 9kHz～1.6GHz
HSA1000 シリーズ ハンドヘルド・スペクトラム・アナライザ (屋外のフィールドで便利なバッテリー駆動、位置を特定できるGPS受信機内蔵) + 周波数範囲： 9kHz〜1.6GHz + 表示平均ノイズレベル（DANL）： -160dBm + 位相ノイズ： -80dBc/Hz @1Gz, 10KHzオフセット + レベル測定確度： <1.5dB + 分解能帯域幅（RBW）： 最小10Hz + GPS受信機を標準装備 + EMIフィルタ、準尖頭値検波器 + 最高3.6GHzトラッキング・ジェネレータ（TGモデル） + 視野角が広い 8インチIPSタッチスクリーン・ディスプレイ + 4〜6時間駆動できるリチウムイオン電池
- 型番
- HSA1016
- メーカー
- OWON
- シリーズ
- HSA1000シリーズ
- カテゴリ
- ハンドヘルド・スペクトラムアナライザ
製品概要
HSA1000 シリーズ ハンドヘルド・スペクトラム・アナライザ
(屋外のフィールドで便利なバッテリー駆動、位置を特定できるGPS受信機内蔵)
・周波数範囲： 9kHz〜1.6GHz
・表示平均ノイズレベル（DANL）： -160dBm
・位相ノイズ： -80dBc/Hz @1Gz, 10KHzオフセット
・レベル測定確度： <1.5dB
・分解能帯域幅（RBW）： 最小10Hz
・GPS受信機を標準装備
・EMIフィルタ、準尖頭値検波器
・最高3.6GHzトラッキング・ジェネレータ（TGモデル）
・視野角が広い 8インチIPSタッチスクリーン・ディスプレイ
・4〜6時間駆動できるリチウムイオン電池
■低ノイズのスペクトラム・アナライザ
・最小RBW 1Hzは、主信号と近傍信号との弁別に有効です。
■クイックキャプチャー機能
自動車のリモート・キーやTPMS（タイヤ空気圧監視システム）は、通常はASK変調やFSK変調を使用しています。
XSA800はASK/FSK信号を取り込んで、センター周波数、パワー、オフセット・パラメータを得ることができます。
■ 優れた小信号測定能力
表示平均ノイズレベル（DANL）が−160dBmと低いので、小レベルの信号も観測可能。
■低い位相ノイズ
位相ノイズ ＜ −80dBc/Hz @1GHz オフセット10kHz
■パス／フェイル機能
テスト結果を速やかに知ることができます。
■EMIフィルタ、準尖頭値検波器
EMIフィルタ（6dB）と準尖頭値検波器を標準で備えています。
オプションのPCソフトウェアと組み合わせることでEMIテストをサポートします。
■多様な拡張機能モード
変調信号品質解析、オーディオ復調、電界強度測定、チャンネル測定、周波数カウンタ、などの汎用および拡張テスト機能。
■EMCテスト機能（オプションのPCソフトウェアが必要）
200以上のEMC規格の基準テンプレートを備えています。ユーザーがテンプレートを選択すれば、ソフトウェアはスペクトラム・アナライザをリモートでコントロールしてデータを取得し、基準とデータを比較できるように同じ画面に表示します。ユーザーが基準をカスタマイズすることもできます。
規格表
| 型番 | HSA1016 | HSA1016-TG | HSA1036 | HSA1036-TG | HSA1075 | HSA1075-TG |
|---|---|---|---|---|---|---|
| ディスプレイ | 8 inch touch LCD | 8インチ タッチLCD | ||||
| 周波数範囲 | 9kHz - 1.6 GHz | 9kHz - 3.6 GHz | 9kHz - 7.5 GHz | |||
| 周波数分解能 | 1Hz | |||||

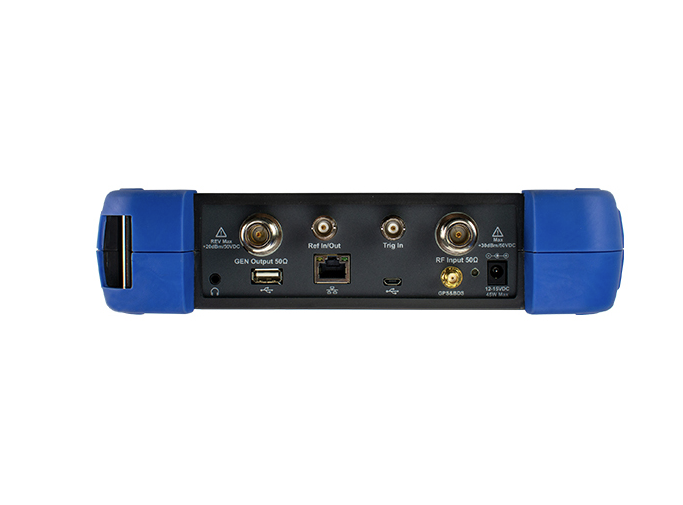

| 通信インターフェース | USB HOST, USB DEVICE, LAN, earphone port | USBホスト、USBデバイス、LAN、イヤホン端子 | ||||
| 表示平均ノイズレベル（DANL） | (入力アッテネータ=0 dB, サンプル検波器. トレース平均≥20, 20℃～30℃, 入力インピーダンス=50Ω、RBW 1Hzにノーマライズ 1MHz-10MHz：-160dBm (Typical) 10MHz-1GHz：-160dBm (Typical) 1GHz-1.6GHz：-158dBm (Typical) | (入力アッテネータ=0 dB, サンプル検波器. トレース平均≥20, 20℃～30℃, 入力インピーダンス=50Ω、RBW 1Hzにノーマライズ 1MHz-10MHz：-160dBm (Typical) 10MHz-1GHz：-160dBm (Typical) 1GHz-3.6GHz：-158dBm (Typical) | (入力アッテネータ=0 dB, サンプル検波器. トレース平均≥20, 20℃～30℃, 入力インピーダンス=50Ω、RBW 1Hzにノーマライズ) | |||
| オフプリアンプ | ||||||
| 9 kHz to 1 MHz | — | -95dBm（代表値）、<-88dBm | ||||
| 1 MHz~500 MHz | — | -140dBm（代表値）、<-130dBm | ||||
| 500 MHz~3.6GHz | — | -138dBm（代表値）、<-128dBm | ||||
| 3.6G Hz~6GHz | — | -134dBm（代表値）、<-124dBm | ||||
| 6G Hz~7.5GHz | — | -129dBm（代表値）、<-119dBm | ||||
| プリアンプオン | ||||||
| 9 kHz to 1 MHz | — | -135dBm（代表値）、<-128dBm | ||||
| 1 MHz~500 MHz | — | -160dBm（代表値）、<-150dBm | ||||
| 500 MHz~3.6GHz | — | -158dBm（代表値）、<-148dBm | ||||
| 3.6G Hz~6GHz | — | -154dBm（代表値）、<-144dBm | ||||
| 6G Hz~7.5GHz | — | -149dBm（代表値）、<-139dBm | ||||
| トラッキングジェネレータ | — | 100 kHz-1.6 GHz | — | |||
| トラキング・ジェネレータ | — | 100 kHz-3.6 GHz | — | |||
| シグナル・ジェネレータ | — | 35 MHz-3.6 GHz | — | |||
| トレース機能 | Clear write, Max Hold, Min Hold, View, Blank, Average | クリア・ライト、マックス・ホールド、ミン・ホールド、ビュー、ブランク、アベレージ | ||||
| 出力レベル範囲 | — | -30 dBm-0 dBm | — | -30 dBm-0 dBm | — | |
| 出力レベル分解能 | — | 1dB | — | 1dB | — | |
| エージングレート | <1ppm/Year | <1ppm/年 | ||||
| 検波器 | Positive-peak, negative-peak, sample, normal, RMS | — | ||||
| レベル単位 | dBm,dBuW,dBpW,dBmV,dBuV, W,V | dBm、dBuW、dBpW、dBmV、dBuV、W、V | ||||
| 位相ノイズ（fc=1GHz） | <-80 dBc/Hz @10 kHz offset | <-80dBc/Hz（10kHz オフセット） | ||||
| 分解能帯域幅（RBW）（-3dB） | 10 Hz to 500 kHz (1-10 steps by sequence), 1 MHz, 3 MHz | 10Hz～500kHz（1-10 シーケンス・ステップ）、1MHz、3MHz | ||||
| ビデオ帯域幅（VBW）（-3dB） | 10Hz to 3MHz | |||||
| トラッキング・ジェネレータ（TGモデル） | — | 100kHz～7.5GHz | ||||
| 出力レベル範囲（TGモデル） | — | -30dBm～0dBm | ||||
| 出力レベル分解能（TGモデル） | — | 1dB | ||||
付属品・オプション
標準付属品 | 数量 |
|---|---|
金属ケース | 1 |
クイックガイド | 1 |
CD ROM | 1 |
電源コード | 1 |
電源アダプタ | 1 |
USBケーブル | 1 |
GPSアンテナ | 1 |
動画
資料ダウンロード
- HSA1000_Series_Handheld_Spectrum_Analyzer_User_Manual_V201
- HSA1000_Series_Spectrum_Analyzer_Quick_Guide
- HSA1000_Series_Spectrum_Analyzer_Programming_Manual
- OWON総合カタログ(T&M版)
- HSA1000シリーズ_スペクトラムアナライザ_ユーザーマニュアル
- HSA1000シリーズ ハンドヘルド・スペクトラム・アナライザ ユーザーマニュアル V2.0.2（2025.09.03）
- OWON HSA1000シリーズ スペクトラム・アナライザ用 PCソフトウェア（EMI 機能はオプション）
- OWON HSA1000シリーズ スペクトラム・アナライザ用 PCソフトウェア（ファームウェア V3.0.0.0 未満用）
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Qトラッキングジェネレータ（TG）を後から追加することはできますか？
Aできません。
Q周波数軸の掃引ポイント数（表示ポイント数）はいくつですか？
A801ポイントです。ポイント数は固定です。
Q測定（Mesurement）はどんなアイテムの算出に対応しているのですか？
AACPR（隣接チャンネルパワー比）、チャンネルパワー、OBW（占有帯域幅）をサポートしています。
Qパス/フェイル・テストが見当たらないのですが？
A測定（Mesurement）のメニューから実施することができます。
Qスペクトログラム表示はできますか？
A測定（Mesurement）のTime Spec 機能がスペクトログラムに相当します。
