MICSIG光アイソレーション差動プローブのアッテネーター先端のコネクタ交換について
- 交換可能アッテネーター一覧
|
Model |
MOIP100P |
MOIP200P |
MOIP350P |
MOIP500P |
MOIP800P |
MOIP1000P |
|
お客様ご自身でコネクタを交換可能 |
OP20-3（MMCX） |
OP20-3（MMCX） |
OP20-5（MMCX） |
OP20-1（MMCX） |
||
|
お客様ご自身でコネクタを交換不可 |
OP1000-3（MCX） |
OP1000-3（MCX） |
OP2000-5（MCX） |
OP2000-1（MCX） |
||
2.アッテネーター先端のコネクタ交換を判断できる基準について
（1）前端インターフェースに明らかな摩耗や変形が見られる場合、交換をご検討ください。
（2）衰減器の前端と MCX / MMCX メスコネクタを接続した際に、明らかなぐらつきや異常があり、測定結果に影響が出る場合は交換を推奨いたします。
（3）同じ衰減器を長期間使用しており、あるタイミングで測定信号に異常が確認された場合は、前端インターフェースを交換したうえで再度測定を行い、改善を確認することをお勧めします。

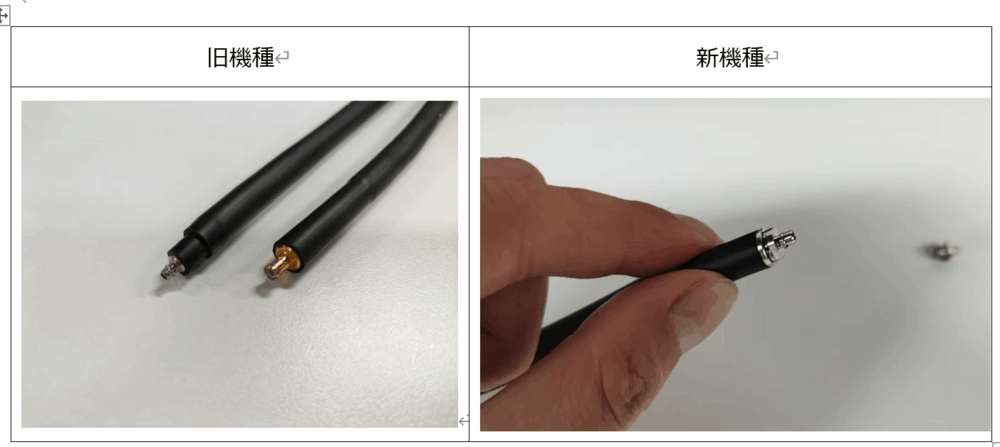

3.新旧機種の違い
4.アッテネーター先端のコネクタ交換手順について

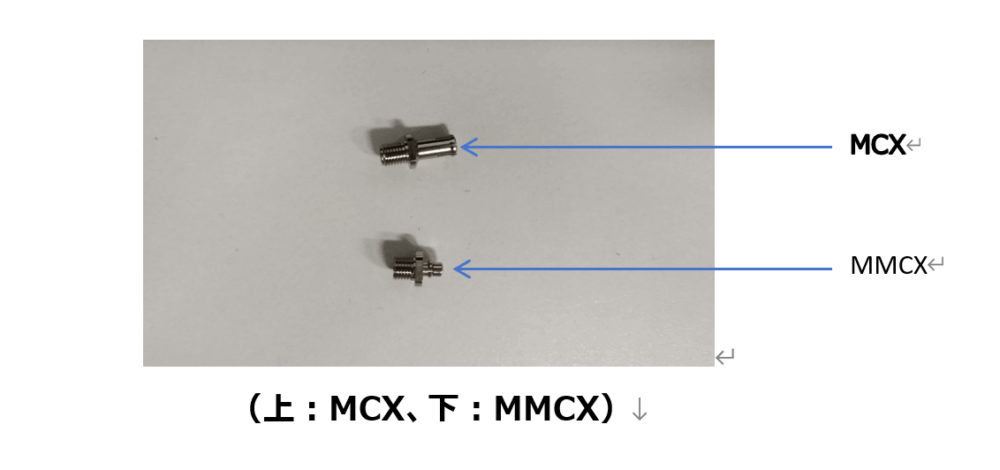

前端コネクタには MCX と MMCX の2種類があります。
⚠ 注意事項
OP500-X以下のモデル（OP20-X〈MMCX〉、OP50-X〈MMCX〉、OP200-X〈MCX〉）はユーザーによる交換が可能です。
前端部が破損または異常な場合は、自分で交換して問題ありません。
OP500-X以上のモデル（OP1000-X〈MCX〉、OP2000-X〈MCX〉）は交換後の動作確認が必要です。自己交換は推奨されず、修理依頼後に使用してください。
MMCXコネクタの交換手順(例)
- 交換用アッテネーター本体と新しいMMCXコネクタを用意します。

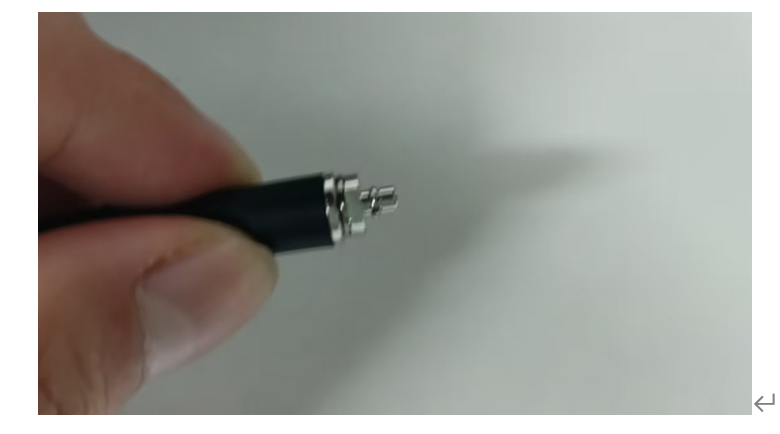

- 減衰器前端を手で固定し、ペンチなどの工具でコネクタを回して緩めます。

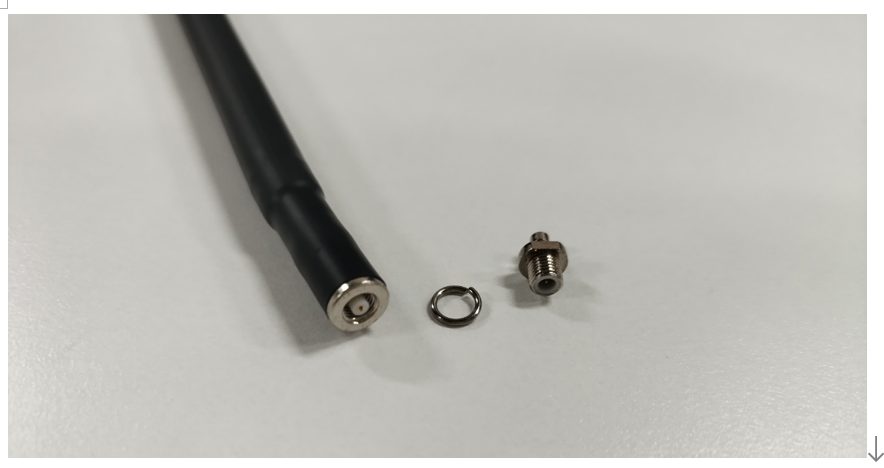

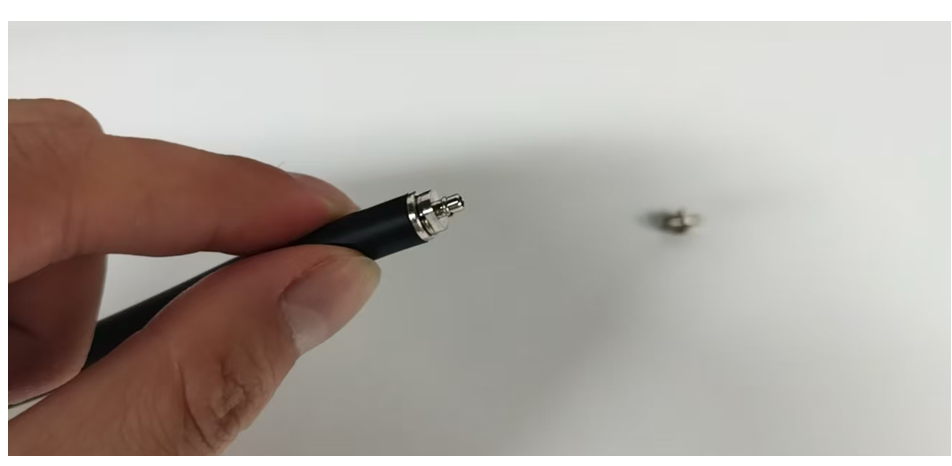

- コネクタを完全に回して取り外すと、下記のような構成になります：
（絶縁リング端子＋MMCXコネクタ）

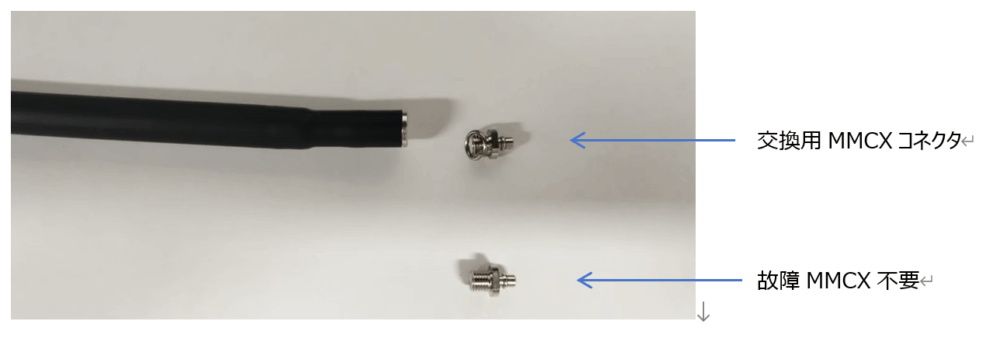

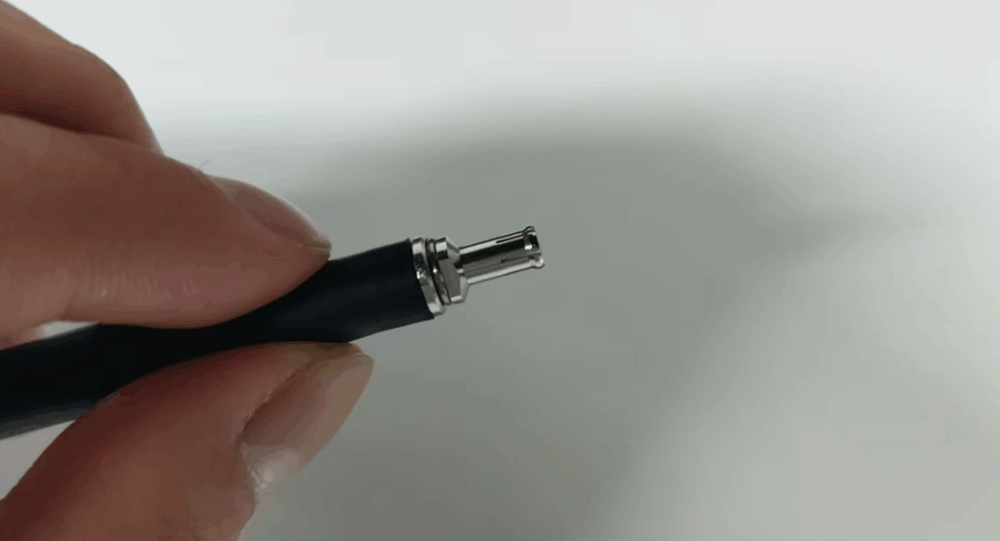

- 新しいMMCXコネクタを使用し、絶縁リングを中央に配置して減衰器本体に接続します。
- 回してしっかり装着し、ペンチなどで締め付けて隙間がなく動かない状態にします。
二、MCXコネクタの交換手順

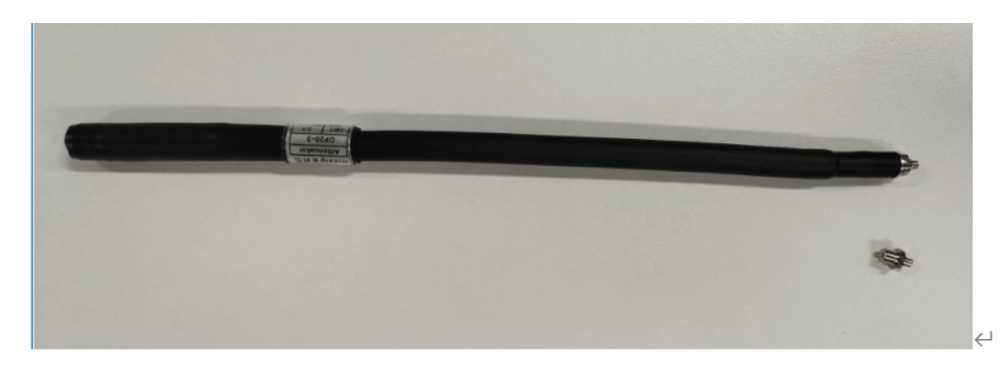

1、交換用アッテネーター本体と新しいMCXコネクタを用意します。

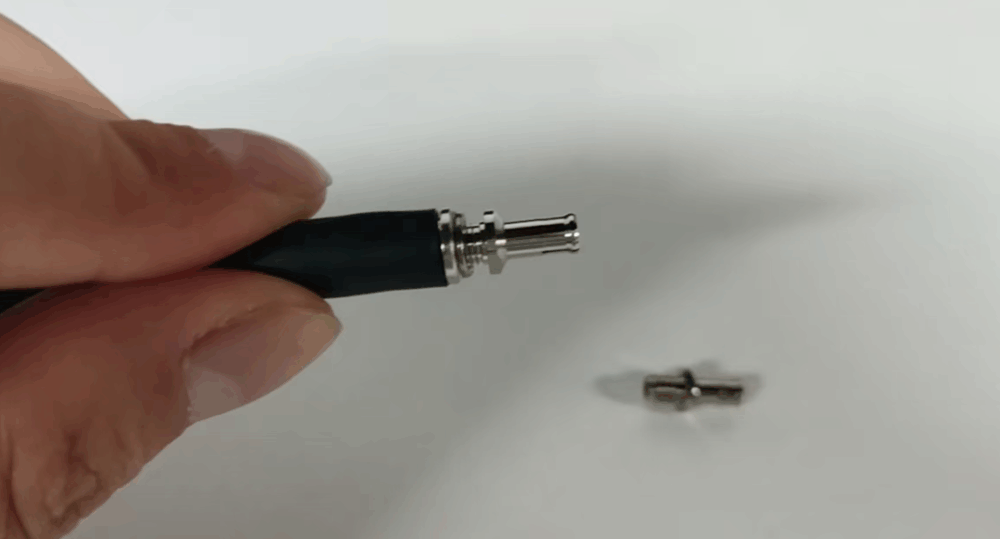

- 減衰器前端を手で固定し、ペンチなどでコネクタを回して緩めます。

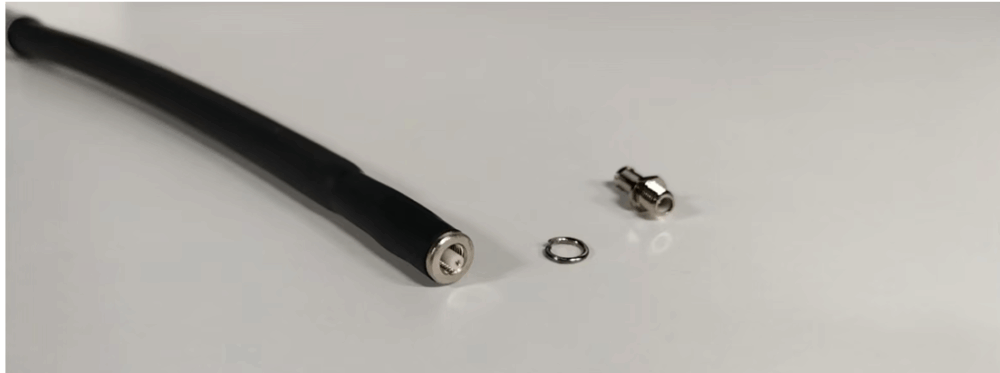

- コネクタを完全に回して取り外すと、下記のような構成になります：
（絶縁リング端子＋MCXコネクタ）

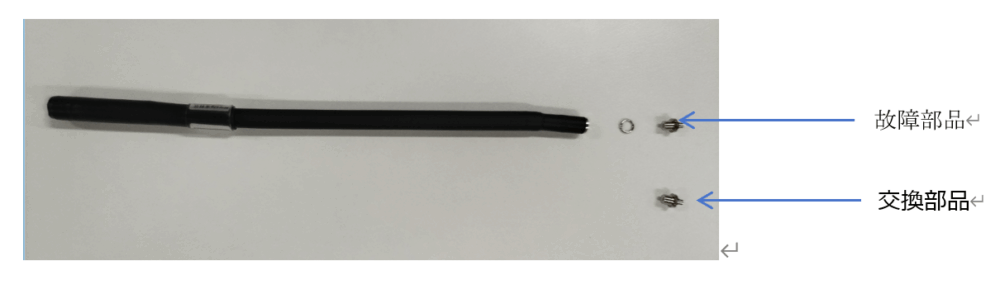

- 新しいMCXコネクタを使用し、絶縁リングを中央に配置して減衰器本体に接続します。

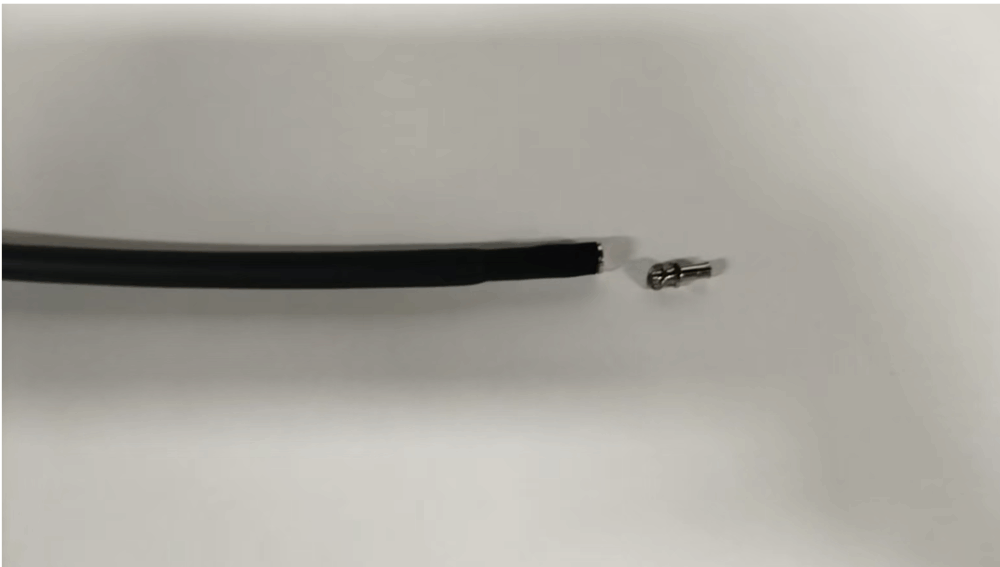

- 回してしっかり装着し、ペンチなどで締め付けて隙間がなく動かない状態にします。
