飽和（ゲイン・コンプレッション）が発生しているかどうかをチェックする最も基本的な方法は、入力信号のレベルと出力信号のレベルの関係性を調べることです。
正常な状態では、入力信号のレベルを上げれば、それに比例して出力信号のレベルも上がります。しかし、機器が飽和し始めると、この比例関係が崩れ、入力信号を上げても出力信号の増加が鈍くなります。この現象をゲイン・コンプレッションと呼びます。
具体的なチェック方法としては、以下の2つが一般的です。
1. 入力レベルを徐々に下げる方法
最も簡単な方法は、出力の様子を観察しながら、入力信号のレベルを少しずつ下げていくことです。
正常な状態: 入力信号を下げた分だけ、出力信号も下がります。
飽和している状態: 飽和している場合は、入力信号を下げると出力信号が急に下がり始め、正常な状態に戻ります。
2. P1dB (1 dB ゲイン・コンプレッション・ポイント) を測定する方法

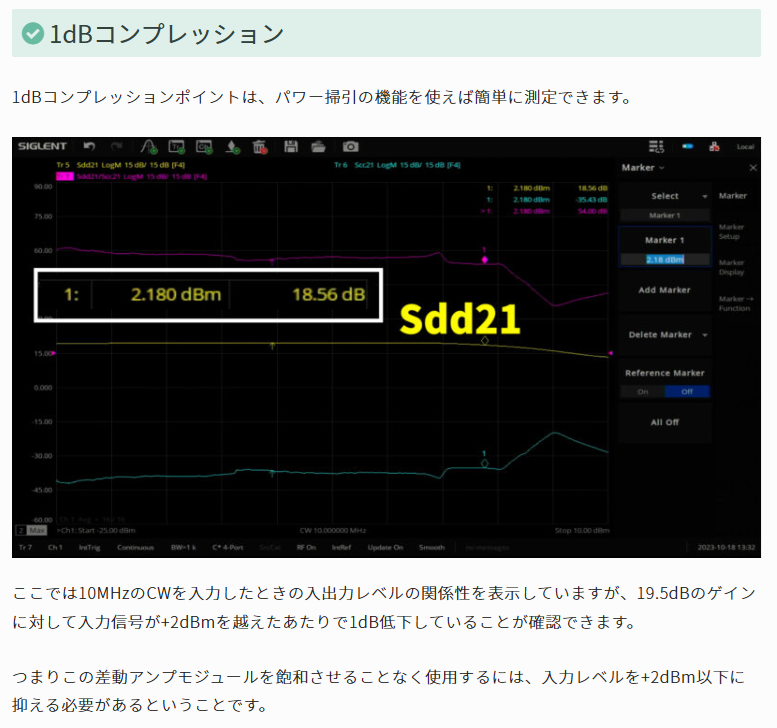

もっとも一般的な測定方法は、ベクトル・ネットワーク・アナライザ（VNA）を使用した、パワー掃引機能による測定です。
SIGLENT製のSNA5004Aをもとに ４ポートネットワークアナライザ（VNA）の活用方法(P1dB)

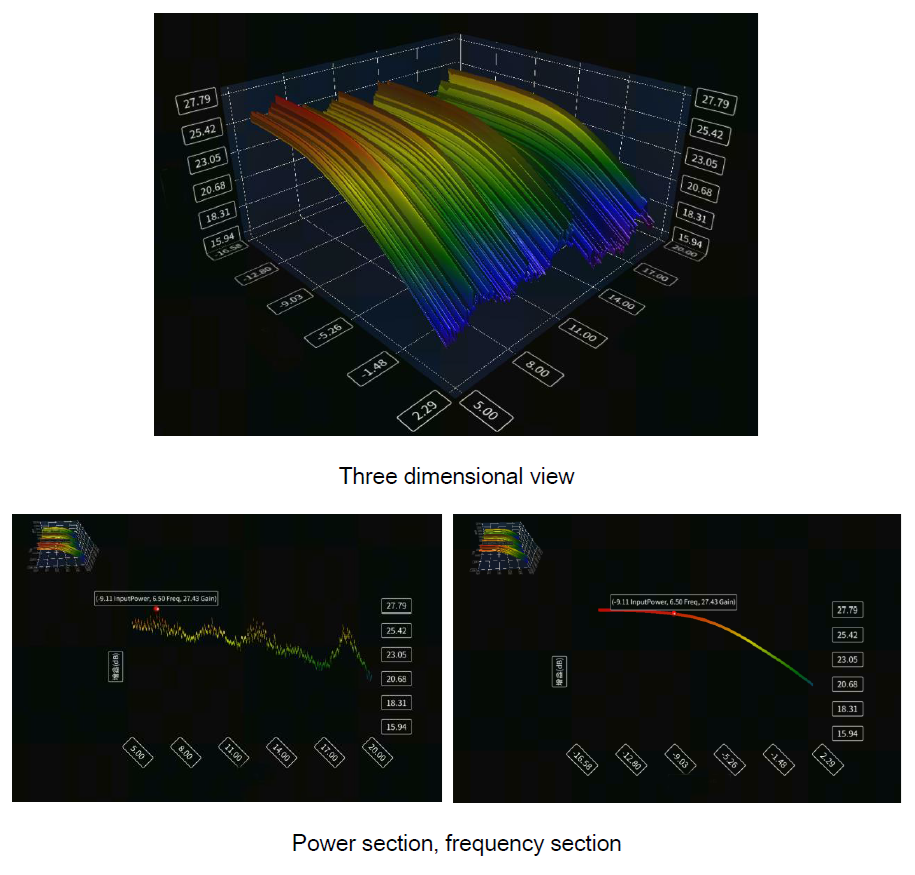

通常、P1dB測定は1つの周波数においてパワーを掃引して測定します。Ceyear社の3674シリーズVNAではプリアンプのゲイン特性測定を3次元（３D)で行う機能があります。
横軸は、周波数とパワー、縦軸はGain（S21）となります。P1dBが発生する入力レベル、周波数が様々であることが簡単に確認できます。

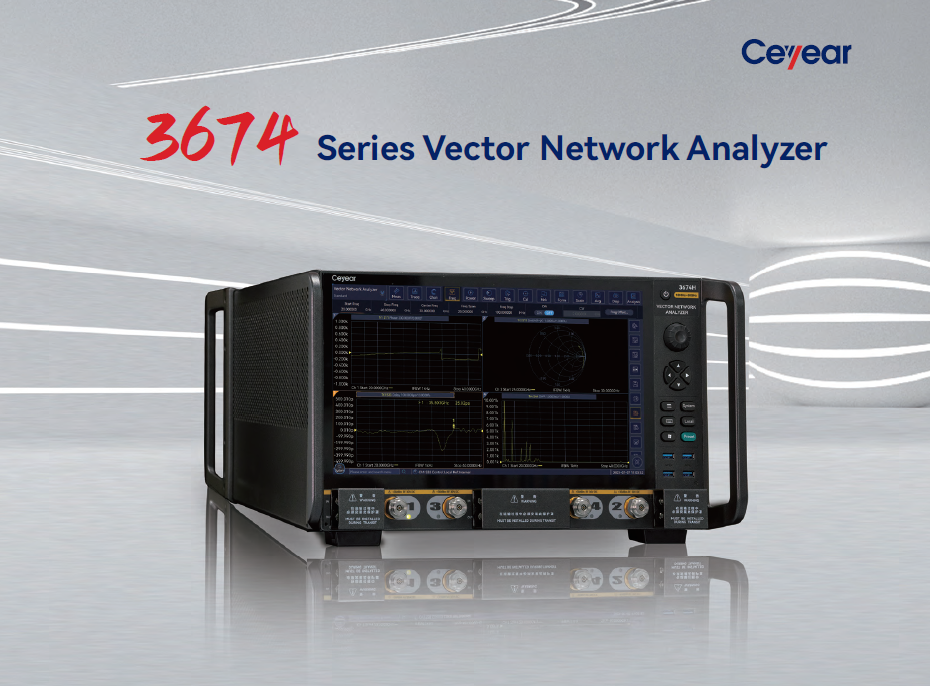

 |  画像クリックでデータシートにリンク |
