WR90（Xバンド）の校正キットにおいて、メーカー（KeysightやAnritsuなど）が採用しているシム（Offset / Shim）の厚みは、単なる「キリの良い数字」ではなく、「使用帯域の全域で精度を維持できる位相角」から逆算されています。
具体的には、「中心周波数（約 10 GHz）付近で 1/4 波長（90°）」、あるいは 「1/8 波長（45°）と 3/8 波長（135°）」 となるように設計されています。
1. キーサイト（Keysight）製品の具体例
WR90用メカニカル校正キット（例：X11644A）では、以下のような厚みのシム（Offset Short用）が標準的です。
1/4 波長シム（約 7 mm 前後）:
多くの場合、帯域中心付近で 90° 程度の位相差を作る厚みが選ばれます。
1/8 波長 & 3/8 波長シム（約 3.5 mm と 10.5 mm 前後）:
「1/4波長」一点のみだと、帯域の両端（8.2 GHz や 12.4 GHz）で位相角が 0° や 180° に近づきすぎてしまい、数学的な解が不安定（不確かさが増大）になることがあります。そのため、高精度キットでは、厚みの異なる2つのシムを組み合わせて使用する仕様になっています。
2. 管内波長（λg）による厚みの計算

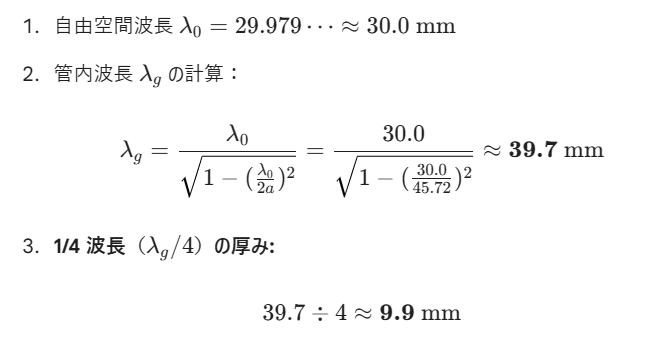

導波管内の波長は、自由空間波長（λ0）よりも長くなります。WR90（幅 a = 22.86 mm）で、中心周波数 10 GHz の場合：
 |
※実際には、メーカーは帯域全体（8.2～12.4 GHz）での位相の「重なり」を最適化するため、この 9.9 mm そのものではなく、少しずらした値や、複数の厚みの組み合わせを推奨値としてキットに同梱しています。
3. 校正キット付属の「定義ファイル」の重要性
メーカーの校正キットを使う際、シムの厚みを物理的に測るだけでなく、VNAに校正キット定義（Cal Kit Definition）を読み込ませる必要があります。
物理厚み vs 電気長: 定義ファイルには、シムの物理的な厚みだけでなく、金属の表面粗さや導電率に起因する微小な損失（Loss）や、フランジ接合部の浮遊容量成分が数値化されて含まれています。
METAS VNA Tools での扱い: メーカーの定義値をそのまま使うこともできますが、METAS VNA Tools を使う場合は、シムの厚みの「不確かさ（例：9.92 mm ± 0.005 mm）」をパラメータとして入力することで、より厳密な評価が可能になります。
4. 現場での注意点
シムの「向き」と「面」: シムには表裏や向きがある場合があります。特に高精度なものは、フランジの「アライメントピン」との嵌合精度が命です。
ボルトの締め付け: 微細な外乱を気にするレベルの測定では、ボルトの締め付けトルクの不均一による「シムのわずかな傾き」さえも、高域（12 GHz付近）での位相エラーとして現れます。
