ベクトルネットワークアナライザ (VNA) における「Auto Port Extension (自動ポート延長)」機能は、測定基準面を自動的に移動させるための機能です。
VNAで高精度な測定を行うためには、校正（キャリブレーション）が非常に重要です。この校正によって、VNAの測定ポートにおける基準面が確立されます。しかし、実際の測定では、被測定デバイス（DUT）とVNAの間にケーブルや治具（フィクスチャ）などが挿入されることがよくあります。この場合、校正で確立された基準面と、DUTの真の測定点（例えばDUTの入力端子）との間に、余分な伝送線路が存在することになります。
この余分な伝送線路は、信号の遅延や損失を引き起こし、正確な測定を妨げます。そこで、ポート延長機能を使って、測定基準面をこの余分な伝送線路の先、つまりDUTの真の測定点まで仮想的に移動させることで、より正確な測定を可能にします。
Auto Port Extension機能の具体的な役割と特徴:
自動的な基準面移動: マニュアルで電気長や損失を設定する代わりに、VNAが自動的に最適なポート延長値を計算して適用します。
簡便な操作: 通常、特定の校正標準器（ショートまたはオープン）を接続するだけで、VNAが自動的に遅延（電気長）と、場合によっては損失を測定・補償します。
測定精度の向上: 余分な伝送線路による影響を除去することで、DUT本来の特性を正確に評価できます。
測定準備の効率化: 手動での設定の手間を省き、迅速に測定を開始できます。

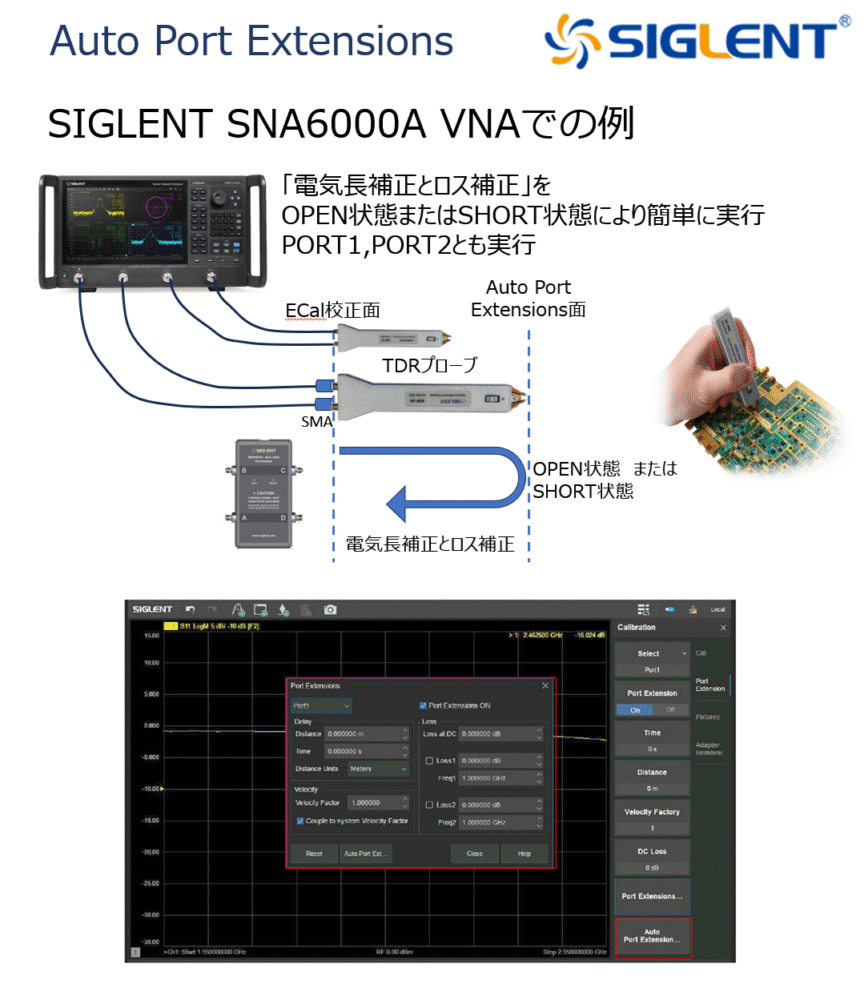

Auto Port Extensionの一般的な手順:
VNAを通常通り校正し、基本的な測定基準面を確立します。
測定したいDUTに接続されるケーブルや治具をVNAのポートに接続します。
そのケーブルや治具の先に、ショート（短絡）またはオープン（開放）の校正標準器を接続します。
VNAのAuto Port Extension機能を有効にし、測定を開始します。
VNAがショートまたはオープンの応答を測定し、そこからケーブルや治具の電気長と（オプションで）損失を自動的に算出して、測定基準面を移動させます。
計算されたポート延長値が適用された後、標準器を取り外し、DUTを接続して測定を行います。
この機能は、特にケーブルや治具を介して測定を行う必要がある場面で、測定の正確性と効率を大きく向上させるために非常に有用です。
