ラインナップ

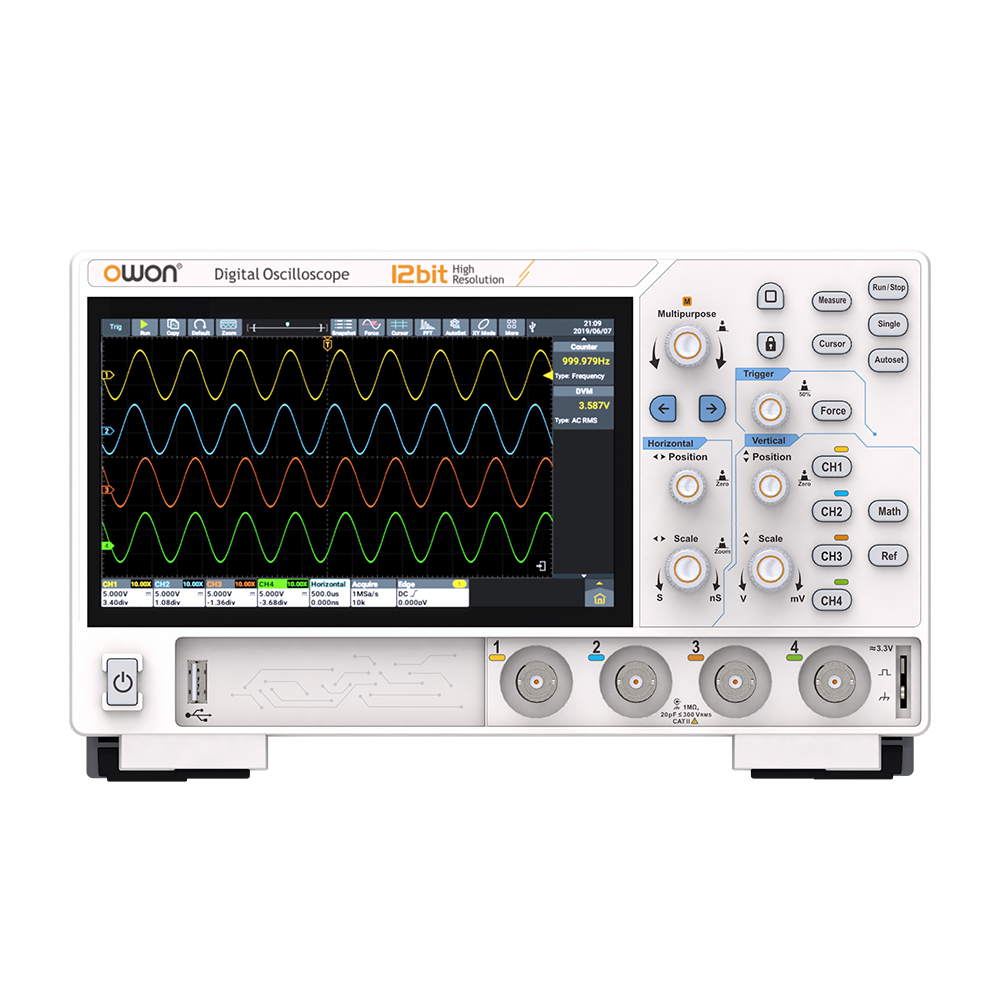

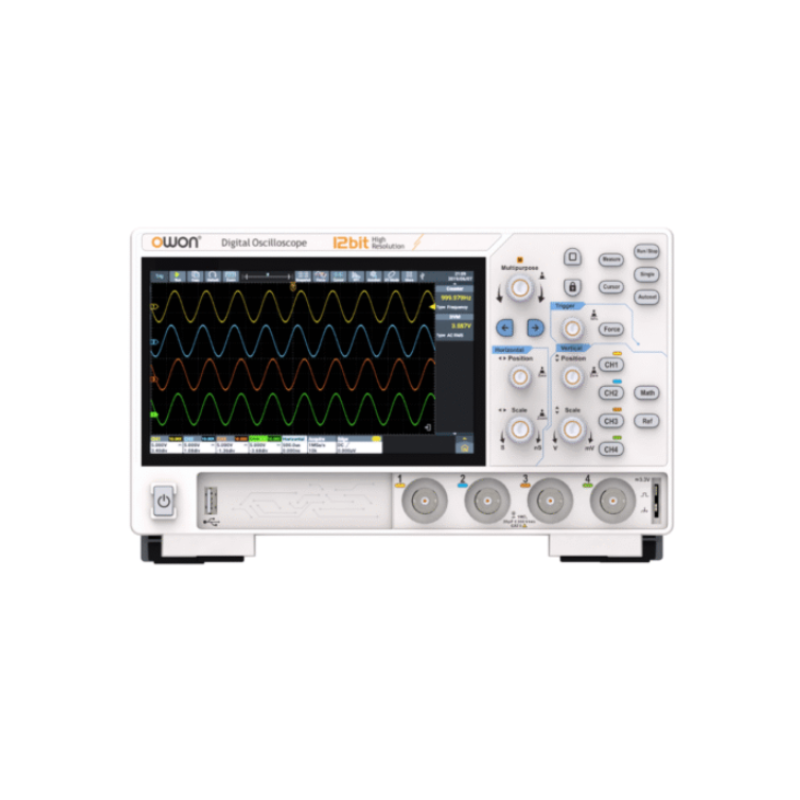

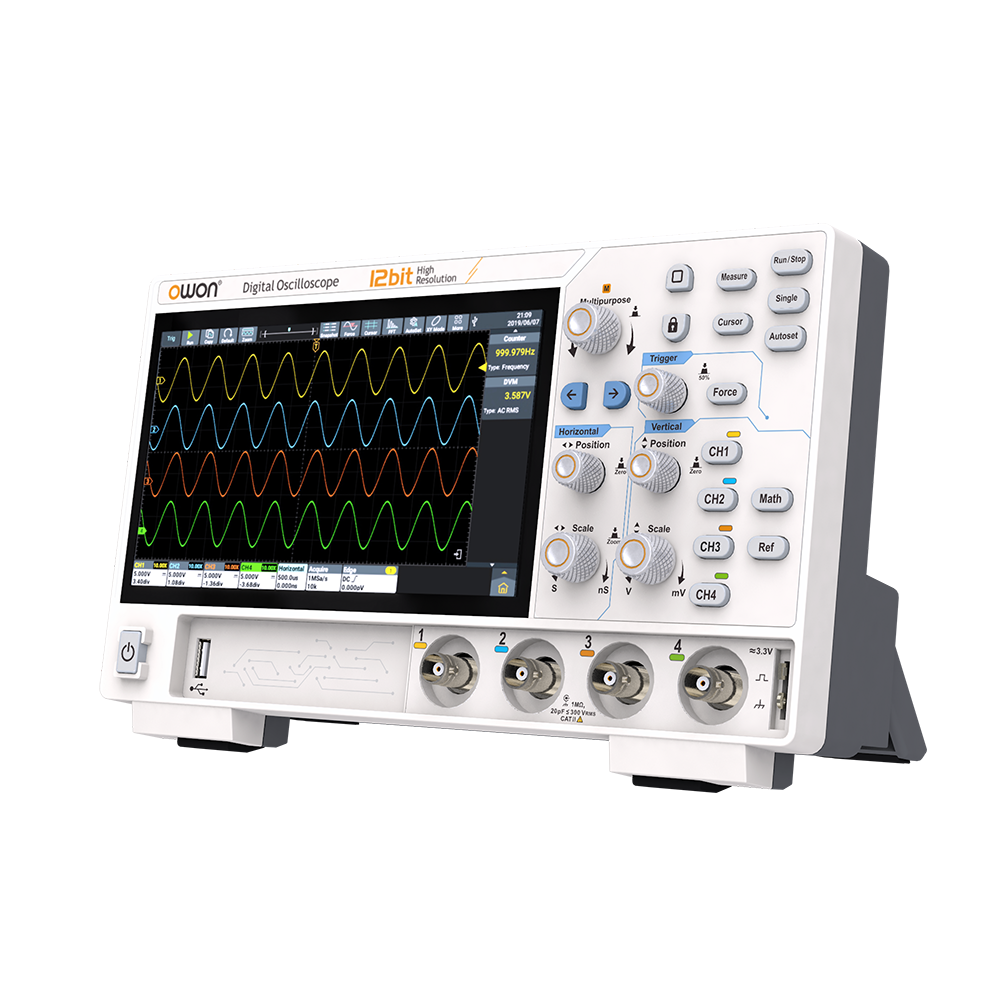

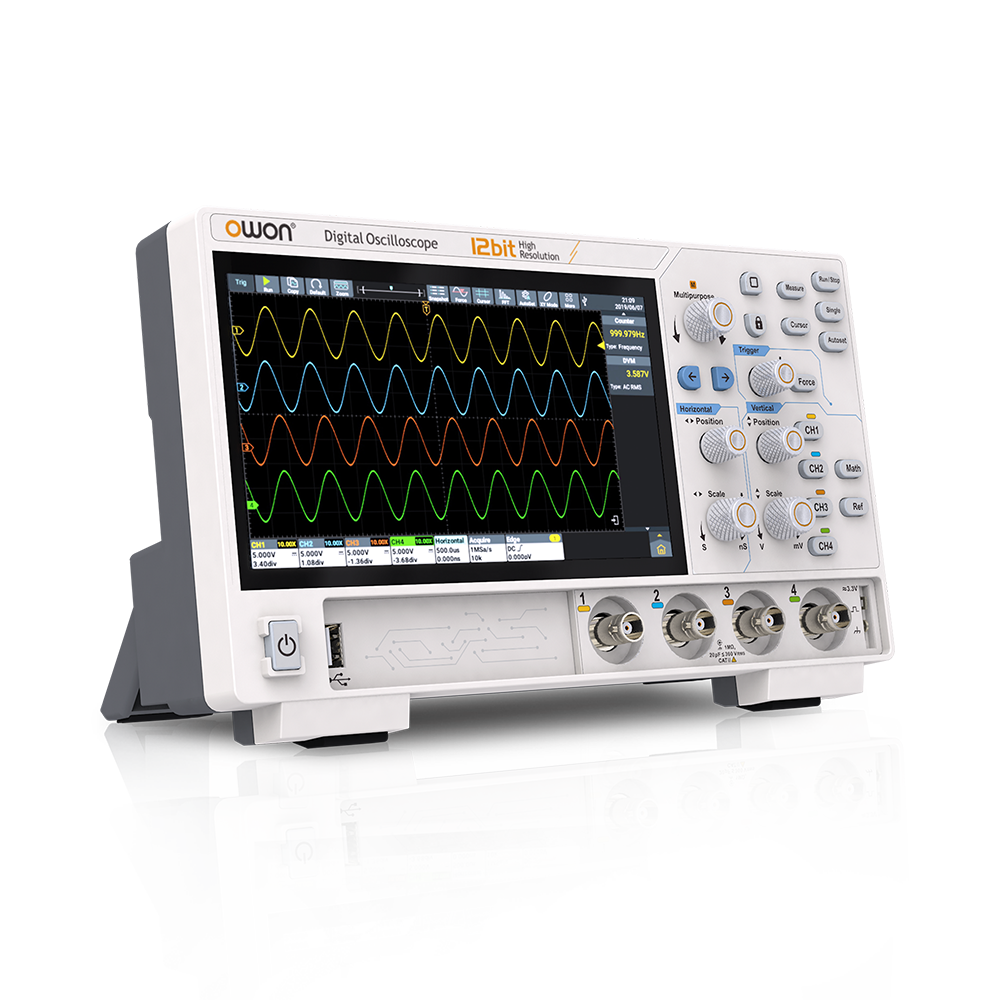

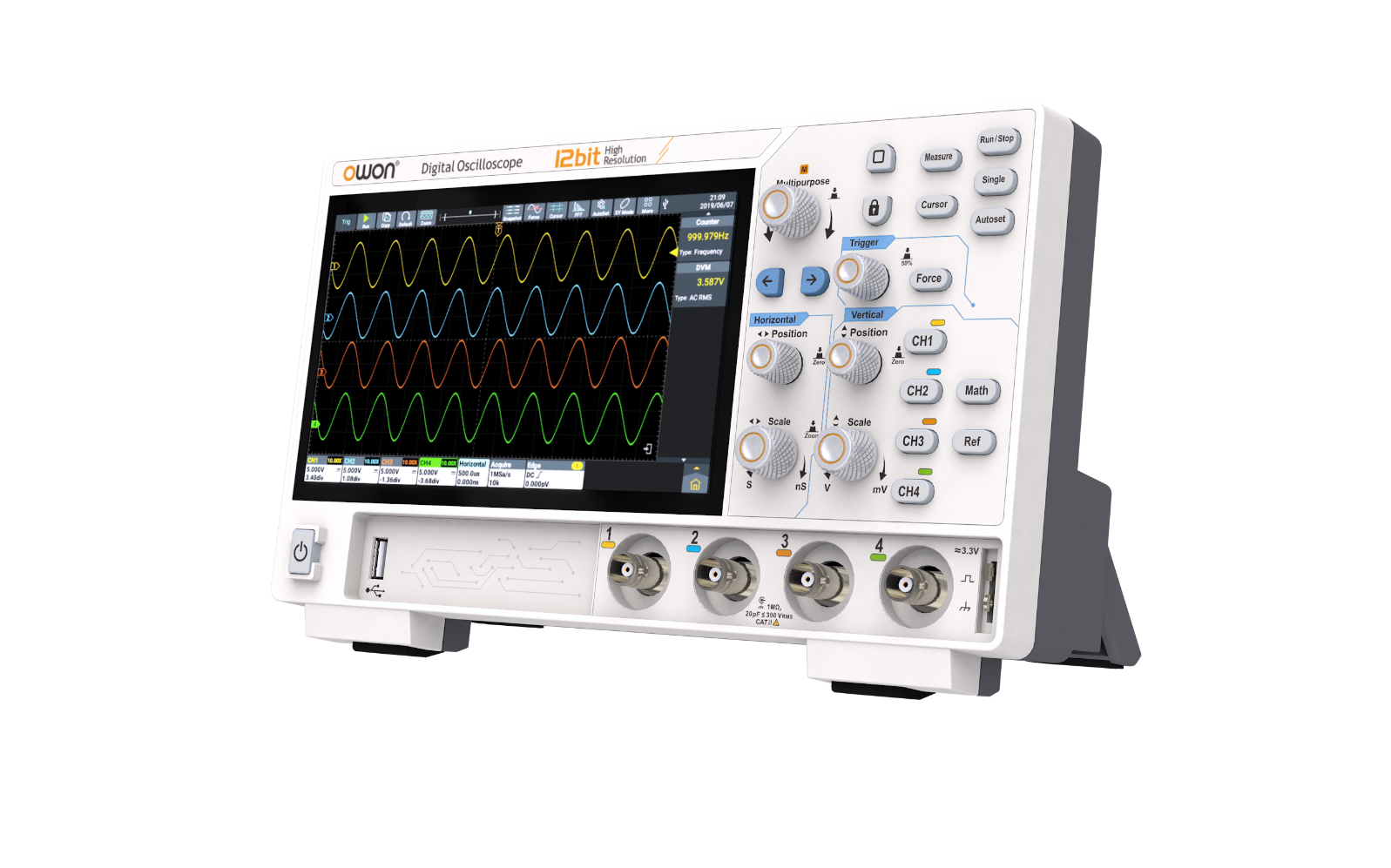

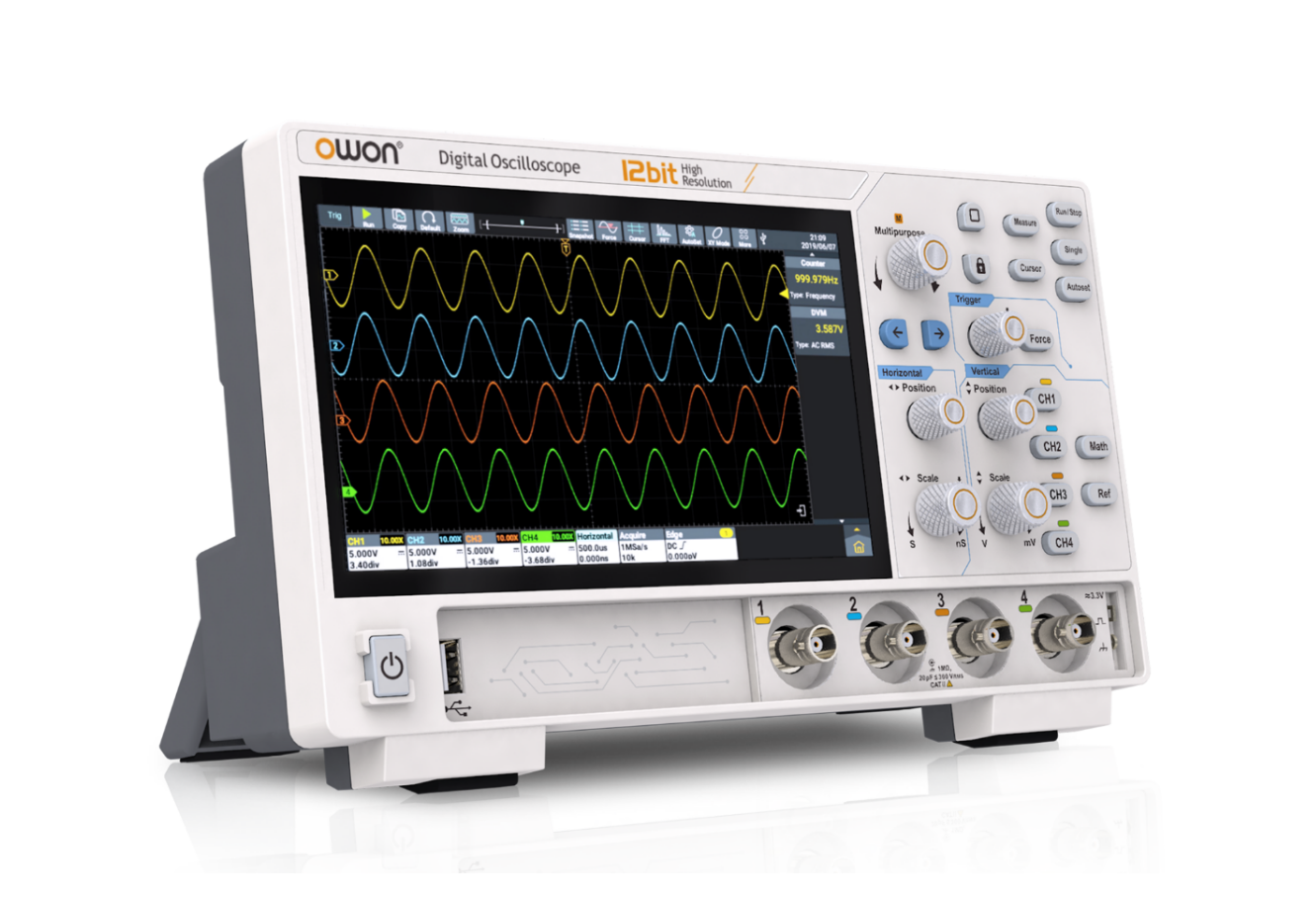

ADS802AOWON ADS800Aシリーズ オシロスコープ 70MHz、2ch、12bit46,200円- ADS804AOWON ADS800Aシリーズ オシロスコープ 70MHz、4ch、12bit55,000円
- ADS812AOWON ADS800Aシリーズ オシロスコープ 100MHz、2ch、12bit60,500円
- ADS814AOWON ADS800Aシリーズ オシロスコープ 100MHz、4ch、12bit69,300円
- ADS822AOWON ADS800Aシリーズ オシロスコープ 200MHz、2ch、12bit85,800円
- ADS824AOWON ADS800Aシリーズ オシロスコープ 200MHz、4ch、12bit96,800円
規格表
| 型番 | ADS802A | ADS804A | ADS812A | ADS814A | ADS822A | ADS824A |
|---|---|---|---|---|---|---|
| ディスプレイ | 7 インチ (1024×600) 静電容量式マルチタッチ・スクリーン | |||||

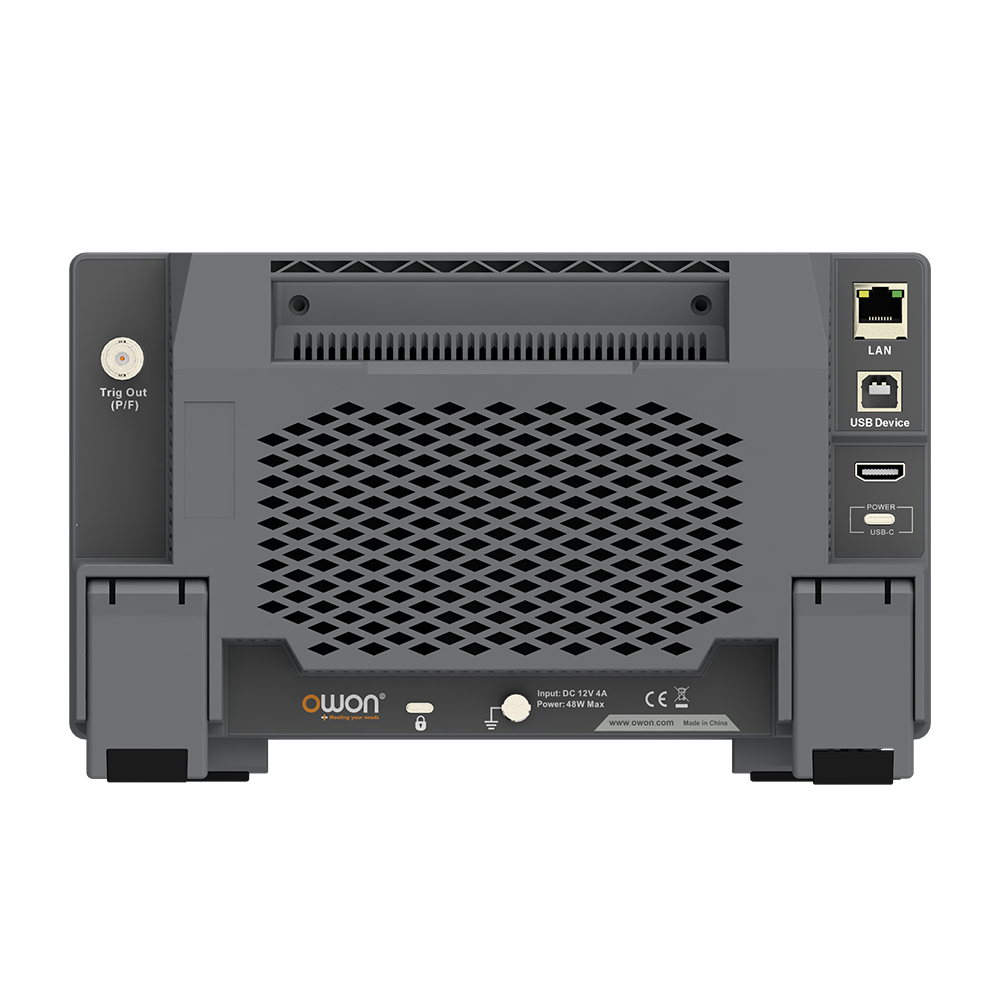

| インターフェース | HDMI, USB device, USB Host, Trig Out(P/F), LAN | |||||
| チャンネル数 | 2 | 4 | 2 | 4 | 2 | 4 |
| サンプルレート（最大） | 1.25GSa/s（1,2チャンネル使用時）625MSa/s (3,4チャンネル使用時) | |||||
| 重量 | 約1.5kg（本体のみ） | |||||
| トリガタイプ | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI CAN, LIN | |||||
| 周波数帯域(-3 dB) | 70MHz | 100MHz | 200MHz | |||
| 入力インピーダンス | 1 MΩ±2% // 20 pF±5 pF | |||||
| 水平軸スケール | 1ns/div - 1000s/div, 1-2-5ステップ | |||||
| 自動測定 | Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑),Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓), FRR(A↑-B↑), FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑), LFF(A↓-B↓） | |||||
| 垂直軸スケール | 500μV/div - 10 V/div | |||||
| 垂直軸分解能 | 12bits | |||||
| 波形演算 | +, -, *, /,&&, ||, ^, ！, Intg, Diff, Sqrt, 関数(Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, ユーザー定義, デジタルフィルタ(ローパス, ハイパス, バンドパス, バンドリジェクト) | |||||
| アクイジション・モード | サンプル, ピーク検出, ハイレゾ, アベレージ, セグメント | |||||
| 波形取り込みレート（最大） | 700,000wfms/s | |||||
| 周波数カウンタ | 6-桁 最高周波数: オシロスコープの最高周波数 | |||||
| プローブ減衰比 | 1.00μX-1.00MX, 1-2-5ステップ、 ユーザー設定 | |||||
| 時間軸確度 | ±25 ppm (typical) | |||||
| DCゲイン確度 | 3%（≤1 mV）; 2%（2 mV）; 1.5% (≥5mV) | |||||
| バス・デコーディング | RS232/UART、I2C、SPI、CAN、LIN | |||||
| 電圧計 | DC, AC+DCrms, ACrms. 分解能：4桁(ACV/DCV) | |||||
| 最大レコード長 | 50M | |||||
| 寸法 (W x H x D) | 260mm x 160mm x 78mm | |||||
| そのほか | ||||||
| 電源インターフェース | Type-C [1] | |||||
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。QSDS1000/200シリーズと比べてどうなのでしょうか。
A12bit分解能になった新世代機種のADS800A/900A のほうがお勧めです。
Q付属プローブの本数は？
Aチャンネル数ぶん付属しています。
QAC電源の波形を観測できますか？
A付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
Qカレンダーは搭載していますか？
Aリアルタイムクロックを搭載しており、画面右上に日時を表示できます。
QオシロのメニューでLAN設定ができない。
Aアンドロイドのメニューで設定してください。
QOWONのPCアプリで波形データをPCに保存できない。
A申し訳ありませんが仕様です。保存できるのはスクリーンショットのみです。
