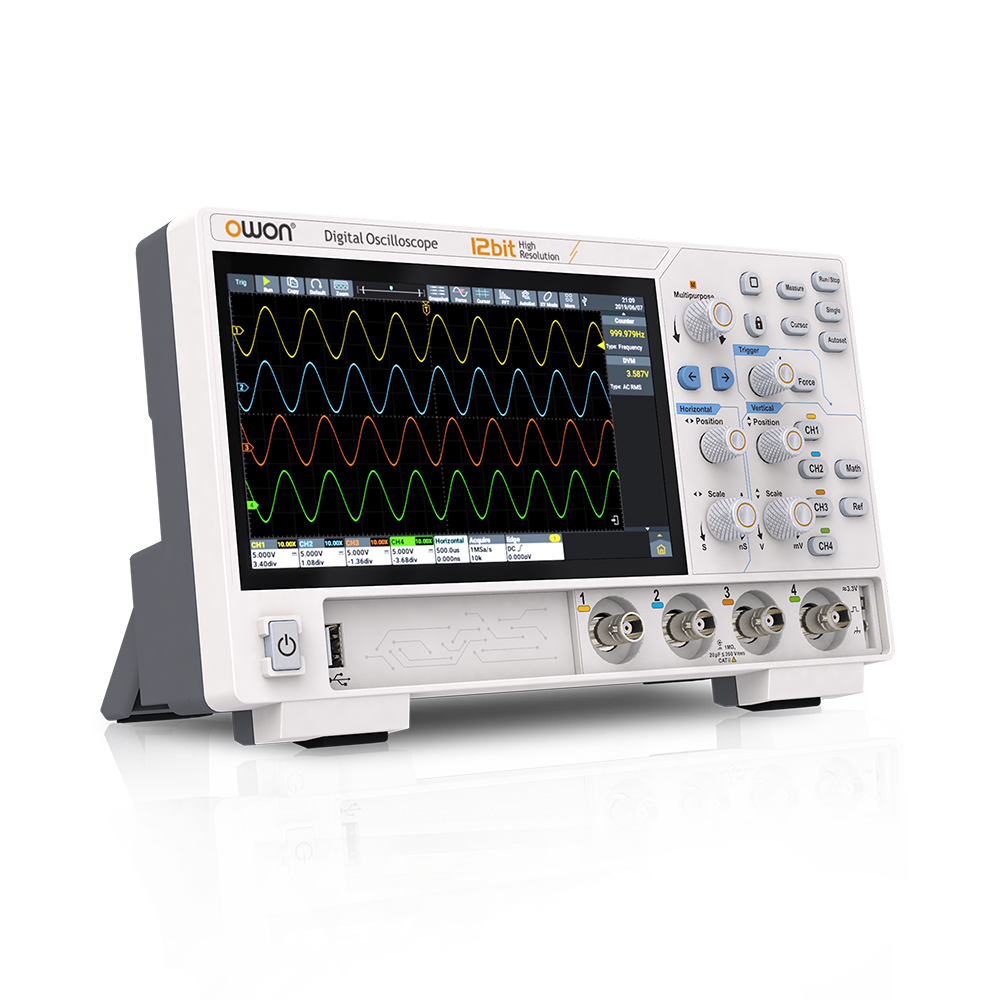

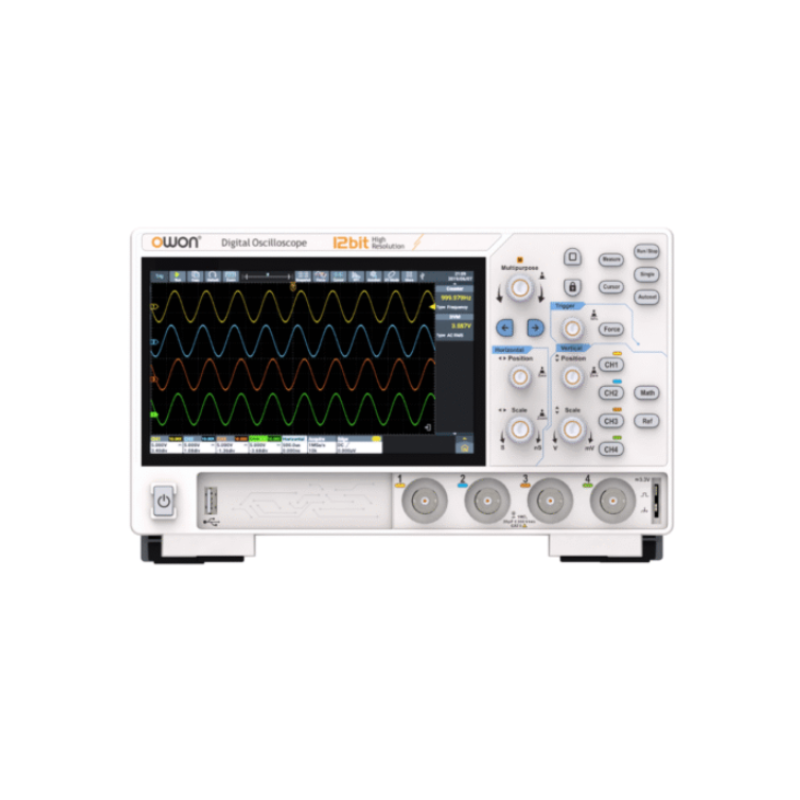

ADS802A OWON ADS800Aシリーズオシロスコープ 70MHz、2ch、12bit

型番: ADS802A
メーカー: OWON
シリーズ: ADS800Aシリーズ
カテゴリ: ベンチトップ・オシロスコープ

メーカー保証本体3年・付属品1年
日本語マニュアル
国内技術サポート

価格46,200円税込ストアで購入

価格・納期を問い合わせる無料デモ機を申し込む技術担当者に相談する

今すぐ電話する0120-620-115通話無料

特長

12ビットADC搭載
オシロスコープに、周波数カウンタ、電圧計、FFTアナライザを統合
70 - 200 MHz 周波数帯域、1.25 GSa/s サンプリングレート
50M 最大メモリ長、700,000wfms/s 最高波形更新レート、信号をクリアに取り込み可能
垂直軸スケール 500uV/div-10 V/div
1MポイントFFT解析、周波数成分を正確に表示
豊富なトリガタイプ：エッジ、ビデオ、パルス幅、スロープ、ラント、ウインドウ、タイムアウト、N番めエッジ、ロジック、RS232/UART、l2C、SPI、CAN、LIN
2チャンネルハードウェア・デコーディング：RS232/UART、I2C、SPI、CAN、LIN
マウスやキーボードをサポート、作業効率が向上
オプションの Wi-Fi/Bluetooth モジュールでネットワークプリンタをサポート

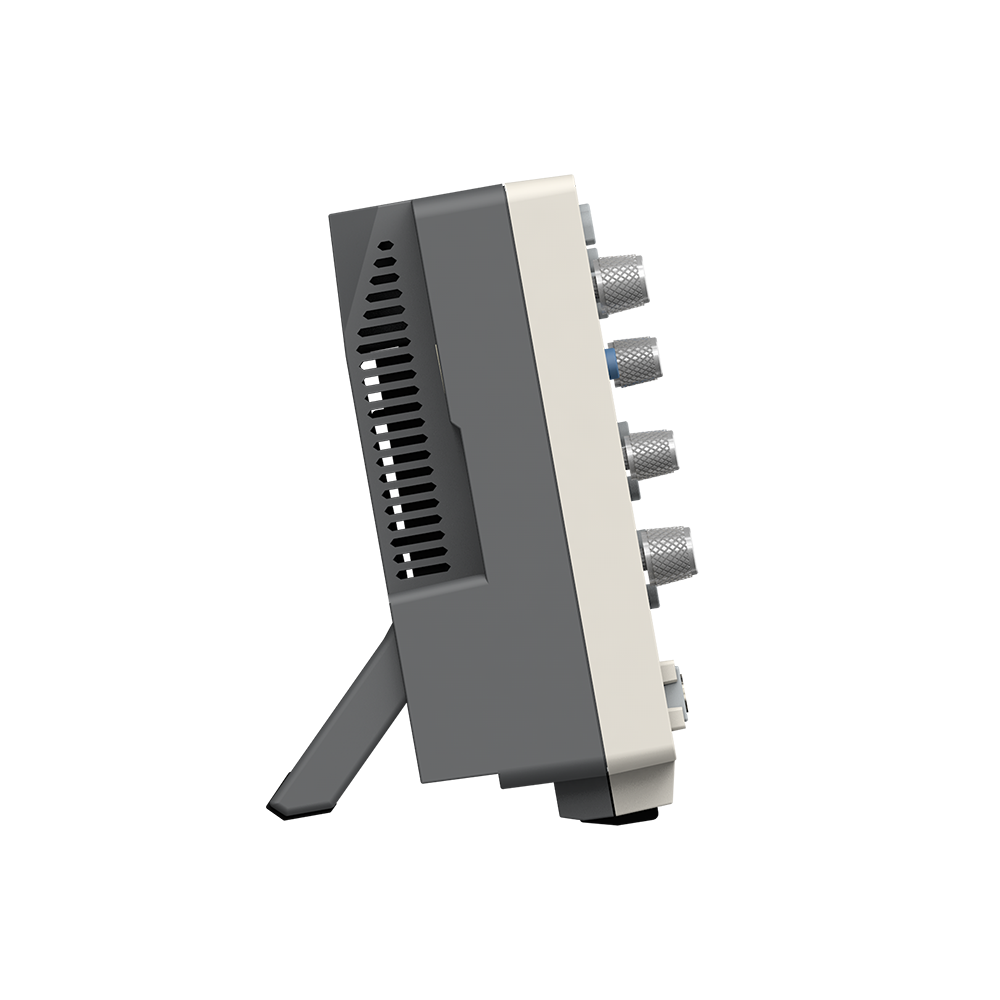

薄型デザインによる省スペース化できる
7インチマルチタッチ・スクリーン、拡張された操作エクスペリエンス

製品概要

■12-bit 高分解能

高分解能オシロスコープは、信号の検出・表示能力に優れ、信号の細部や特性の解析に役立ち、高精度電源試験、電源リップル測定、機器の性能評価、エンジン制御ユニット試験などのアプリケーションに大きなメリットをもたらします。

■優れたオシロスコープ機能

・250MHz/125MHz 周波数帯域
・1.25Gサンプル/秒最高サンプルレート
・50Mポイント最大メモリ長（標準）
・700,000波形/秒最高波形取り込みレート

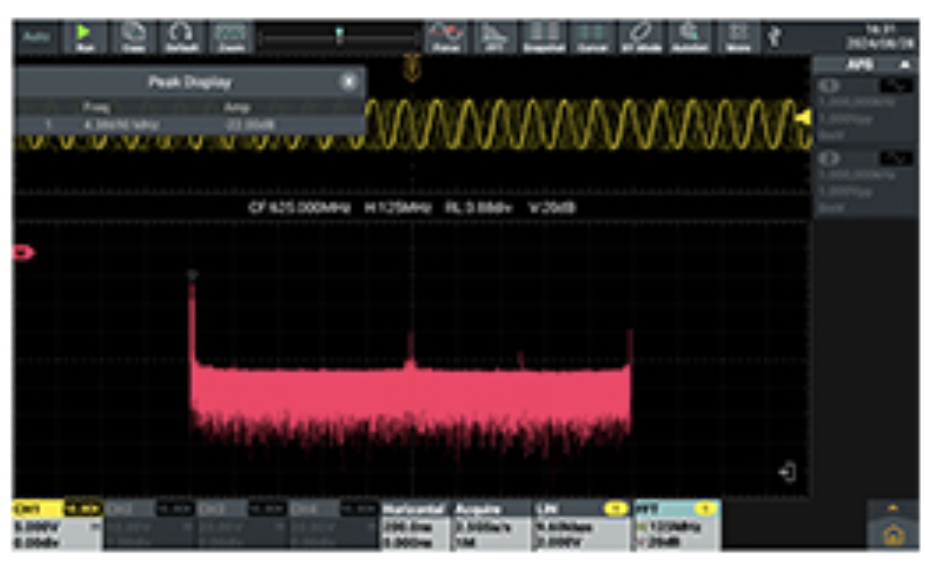

■FFTアナライザ

・最大1Mポイントのデータで演算するFFT機能
・最高周波数はオシロスコープの周波数帯域と同じ
・独立した窓関数表示
・ピークサーチ機能
・Zoomイン/アウトをサポート、クリアなカーソル情報表示

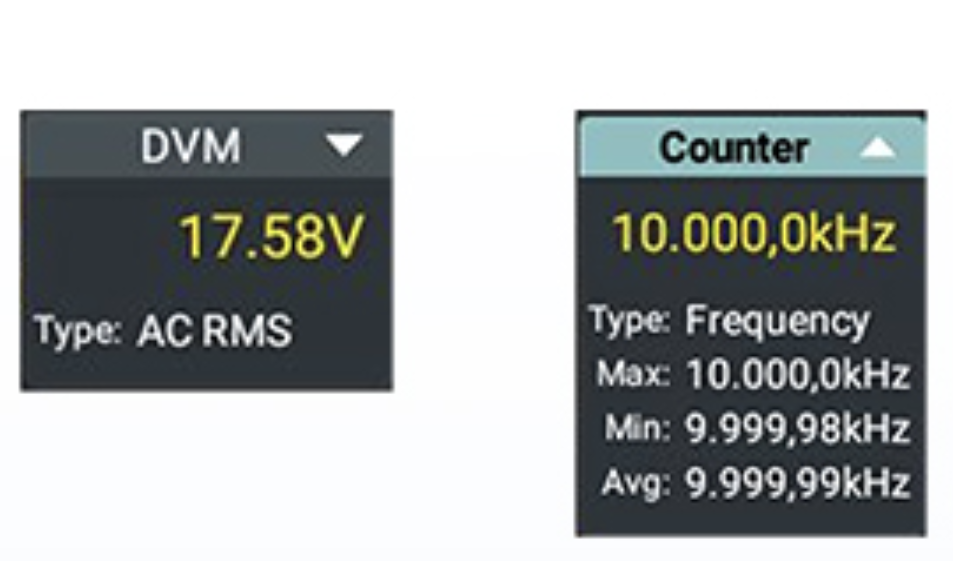

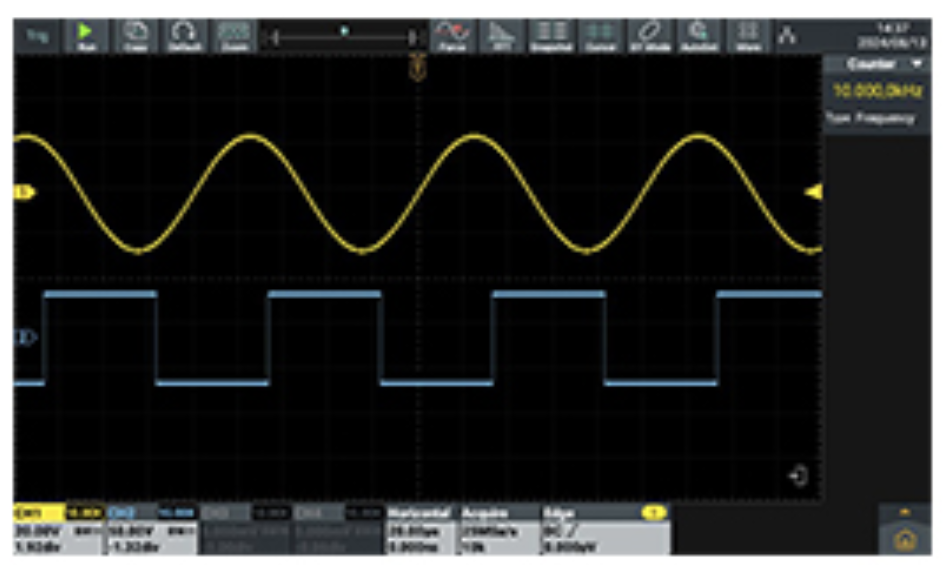

■デジタル電圧計＆高精度周波数カウンタ

・測定タイプは AC RMS / DC / AC + DC RMS、
・統計とアラーム機能をサポート
・6桁分解能(周波数カウンタ)
・最大/最小/平均などの統計機能をサポート

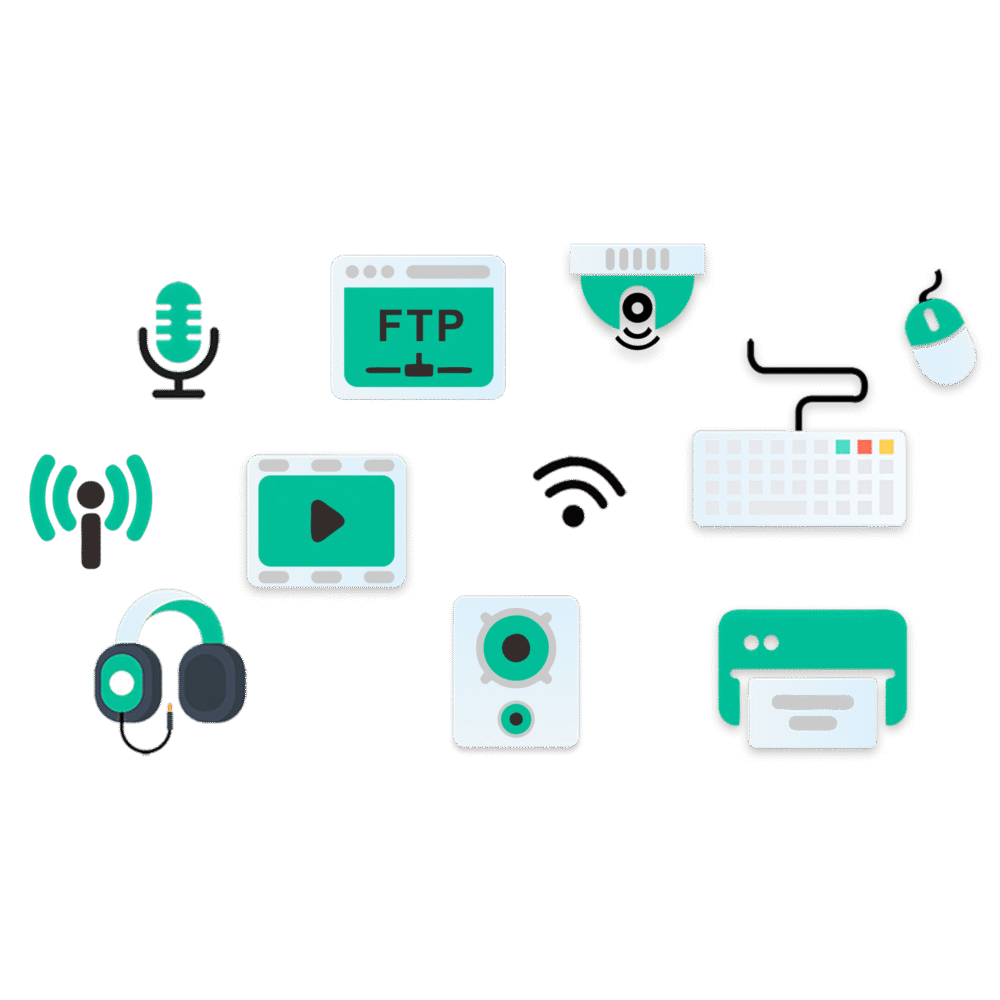

■多彩に拡張できるハードウェア機器

マイク、ヘッドフォン、マウス、キーボードなどの外部デバイスをサポートして、より優れた対話型の操作性を実現します。オプションのUSB（WiFi + Bluetooth）モジュールは、FTP、ネットワーク・プリンタ、モバイル・ホットスポットをサポートします。

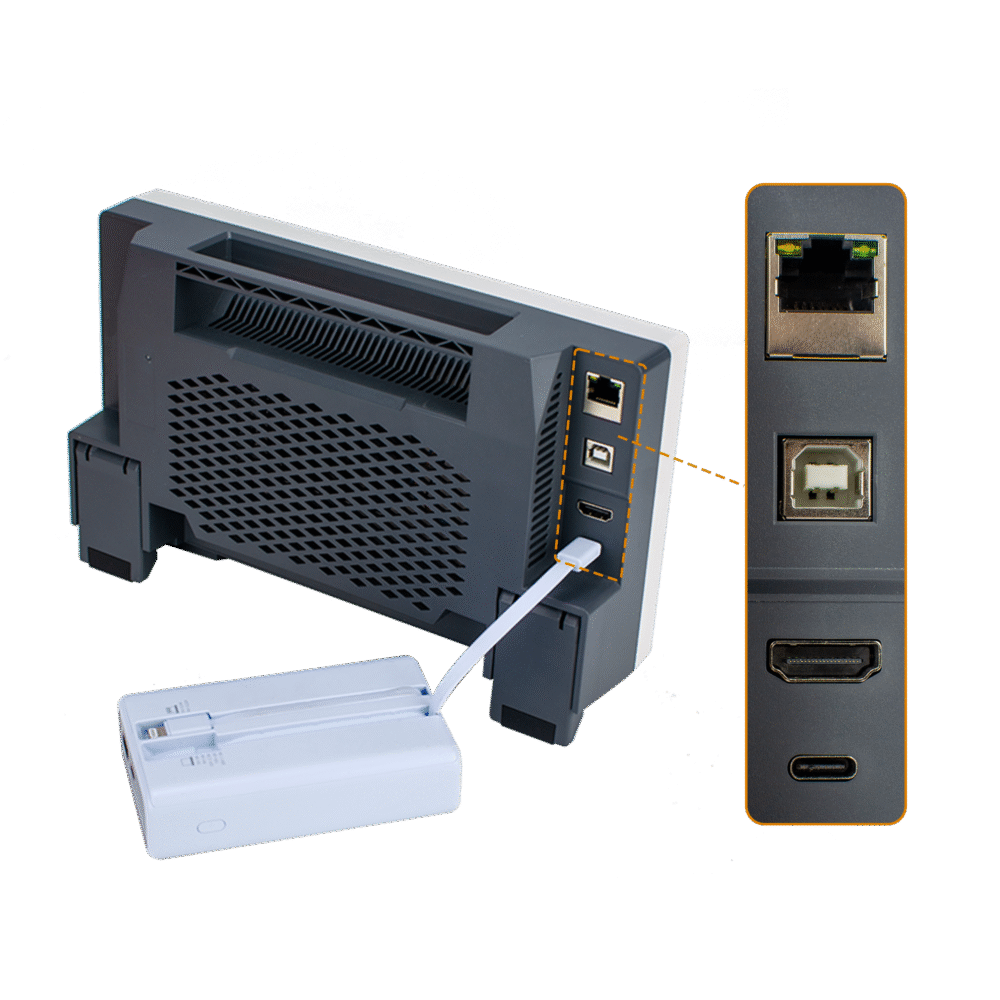

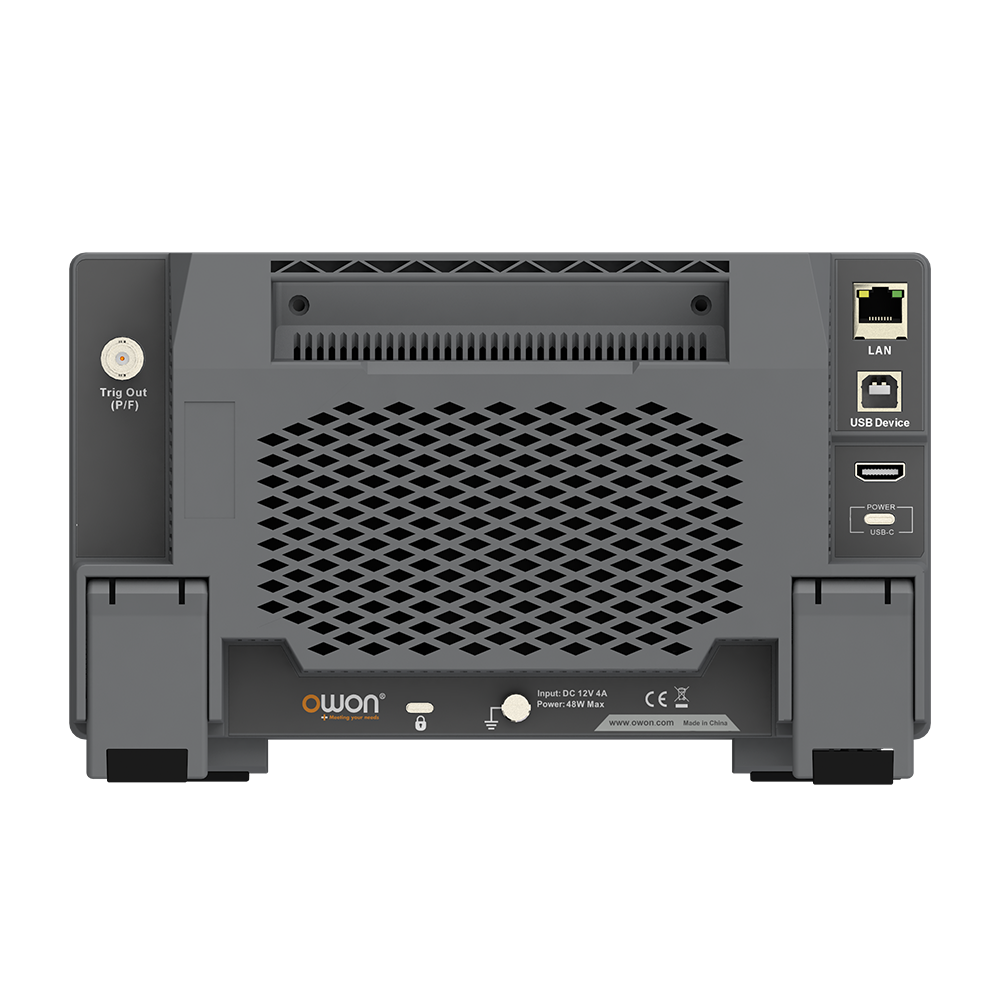

■多様なインターフェース

バッテリ駆動も可能なType-C給電やUSBホスト、USBデバイス、LAN、HDMI、MIPI（D/任）出力を標準で備えています。Type-C電源ポートにバッテリ一駆動電力が供給されればローノイズ測定が可能になり、多様な使用場所やアプリケーションに適応しています。
※ 12V/4A 出力が可能なモバイル・バッテリー

■新しいタッチ・エクスペリエンス

ユーザー・フレンドリーなフルタッチ操作は、波形操作やメニュー操作で様々なジェスチャーをサポート。

■録画機能

録画をサポート、テスト結果の記録や共有が簡単になります。

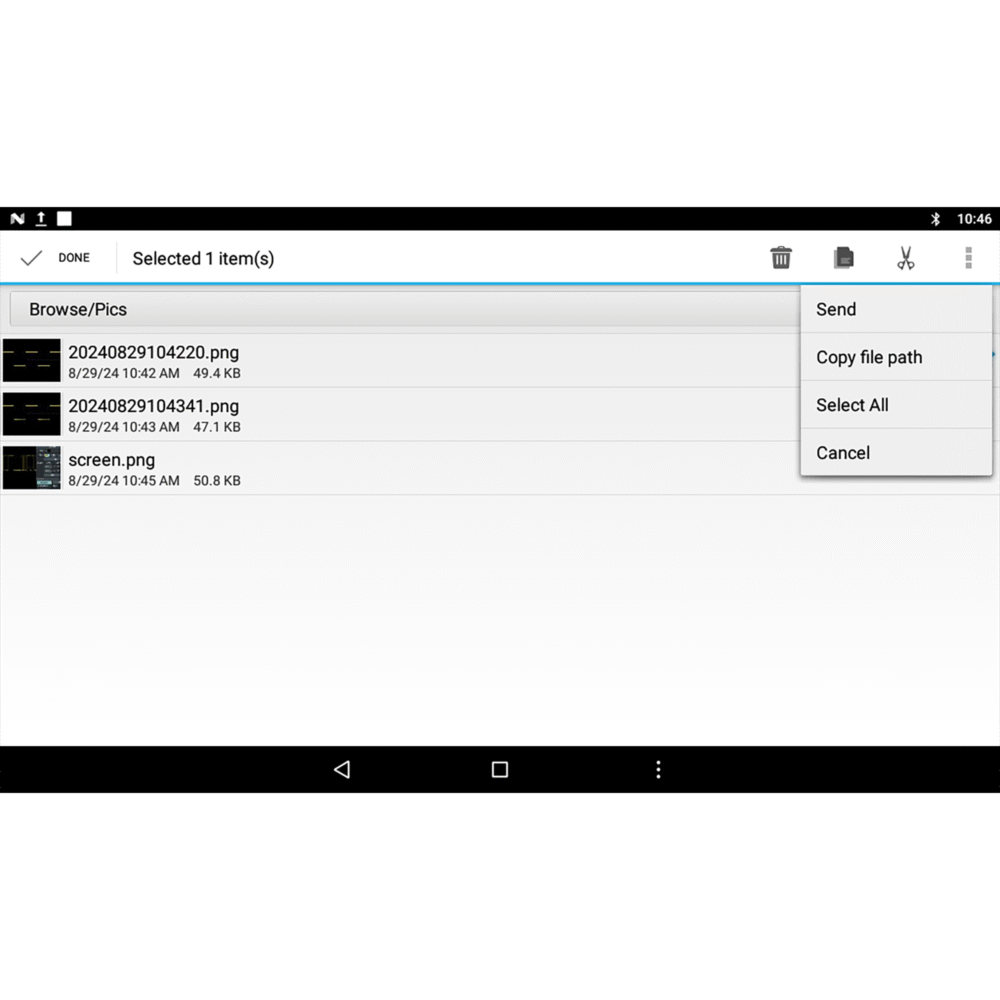

■ファイル・マネージャー

閲覧、編集、エクスポートがより簡単になるよう最適化されたファイル・マネージャー。

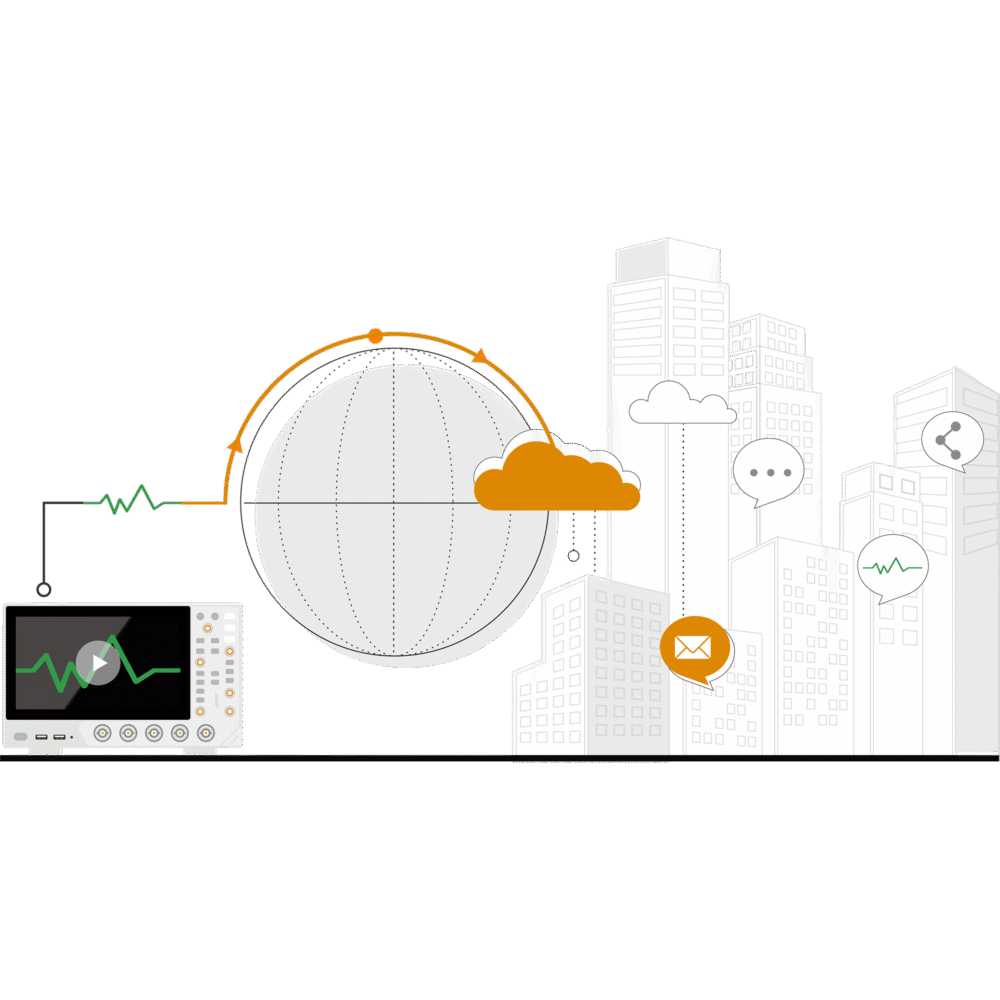

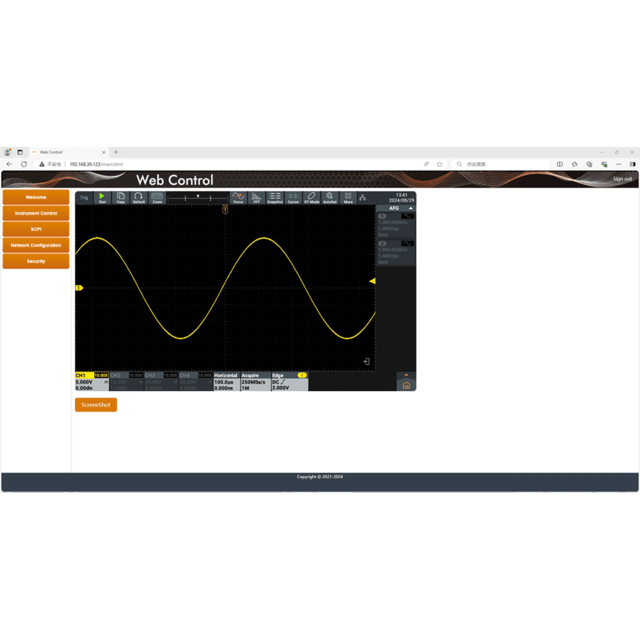

■リモート・コントロール

Webコントロールによるリモート制御をサポート、SCPコマンドを使用してユーザー・アプリケーションから制御することもできます。

規格表

型番	ADS802A	ADS804A	ADS812A	ADS814A	ADS822A	ADS824A
ディスプレイ	7 インチ (1024×600) 静電容量式マルチタッチ・スクリーン
インターフェース	HDMI, USB device, USB Host, Trig Out(P/F), LAN
チャンネル数	2	4	2	4	2	4
サンプルレート（最大）	1.25GSa/s（1,2チャンネル使用時）625MSa/s (3,4チャンネル使用時)
重量	約1.5kg（本体のみ）
トリガタイプ	Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI CAN, LIN
周波数帯域(-3 dB)	70MHz		100MHz		200MHz
入力インピーダンス	1 MΩ±2% // 20 pF±5 pF
水平軸スケール	1ns/div - 1000s/div, 1-2-5ステップ
自動測定	Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑),Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓), FRR(A↑-B↑), FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑), LFF(A↓-B↓）
垂直軸スケール	500μV/div - 10 V/div
垂直軸分解能	12bits
波形演算	+, -, *, /,&&, \|\|, ^, ！, Intg, Diff, Sqrt, 関数(Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, ユーザー定義, デジタルフィルタ(ローパス, ハイパス, バンドパス, バンドリジェクト)
アクイジション・モード	サンプル, ピーク検出, ハイレゾ, アベレージ, セグメント
波形取り込みレート（最大）	700,000wfms/s
周波数カウンタ	6-桁最高周波数: オシロスコープの最高周波数
プローブ減衰比	1.00μX-1.00MX, 1-2-5ステップ、ユーザー設定
時間軸確度	±25 ppm (typical)
DCゲイン確度	3%（≤1 mV）; 2%（2 mV）; 1.5% (≥5mV)
バス・デコーディング	RS232/UART、I2C、SPI、CAN、LIN
電圧計	DC, AC+DCrms, ACrms. 分解能：4桁(ACV/DCV)
最大レコード長	50M
寸法 (W x H x D)	260mm x 160mm x 78mm
そのほか
電源インターフェース	Type-C [1]
