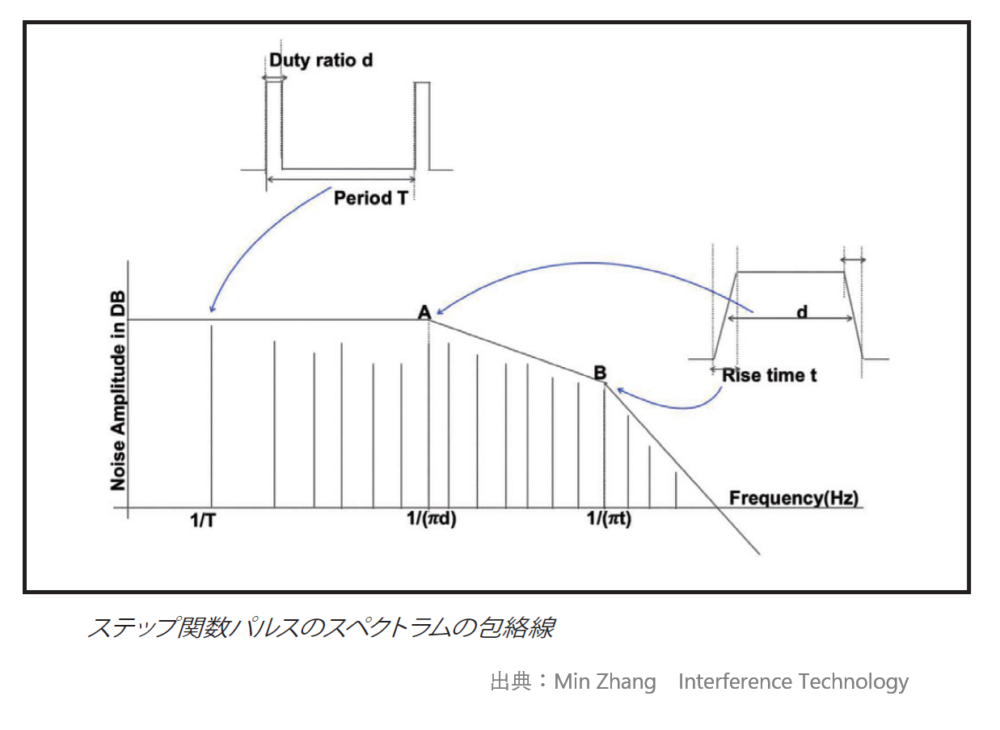

ステップ関数（単位ステップ関数 u(t)）および、それを応用した方形波パルス信号のスペクトラム包絡線について解説します。
EMC設計や信号波形解析において、パルスの立ち上がり時間がいかに高調波成分に影響を与えるかを理解する上で非常に重要な概念です。
1. 理想的なステップ関数のスペクトラム
理想的なステップ関数は、t=0 で 0 から 1 へ瞬時に立ち上がる信号です。この関数のフーリエ変換は以下のようになります。
包絡線の特性: 周波数 f に対して 1/f（-20 dB/dec） の勾配で減衰します。
物理的な意味として、立ち上がりが急峻であるほど、高域まで強いエネルギーが残ることを示しています。
2. 方形波パルスのスペクトラム包絡線
実務で扱う「パルス幅 τ、周期 T」を持つ方形波の場合、そのスペクトラムは sinc 関数となります。この包絡線には2つの重要な屈曲点（コーナー周波数）が存在します。
① 第1屈曲点：パルス幅による制限
周波数が高くなるにつれ、振幅は 1/f （-20 dB/dec）で減衰し始めます。
コーナー周波数: f1 = 1／πτ
この点まではフラットに近い特性ですが、ここを境にエネルギーが落ち始めます。
② 第2屈曲点：立ち上がり時間（tr）による制限
現実の信号には必ず「立ち上がり時間 tr」が存在します。この有限の立ち上がり時間により、ある周波数から減衰はさらに急激になります。
コーナー周波数: f2 = 1／π tr
この周波数を超えると、減衰傾度は 1/f2（-40 dB/dec） に変化します。
3. EMC設計への応用：なぜ「鈍らせる」のか
デジタル信号のスペクトラム包絡線を考える際、以下の関係が成り立ちます。
パラメータ | 制御対象 | 効果 |
パルス幅 τ | デューティ比 | 低域のエネルギー強度を決定する |
立ち上がり時間 tr | スルーレート | 高域（ノイズ域）の減衰スピードを決定する |
技術的なポイント：
不要輻射（EMI）を抑えるために信号を「鈍らせる（tr を長くする）」のは、第2屈曲点 f2 を低域側にシフトさせ、ノイズ源となる高周波成分を -40 dB/dec で素早く減衰させるためです。
4. まとめ：包絡線の形状
低域 (f < f1): ほぼ平坦。
中域 (): で減衰（パルス幅に依存）。
高域 (): で減衰（立ち上がり時間に依存）。
この包絡線の理解は、基板設計におけるダンピング抵抗の選定や、フィルタ定数の決定において極めて基礎的な指針となります。
