DOA(Direction of Arrival)推定の仕組み

GLOSSARY

DOA（Direction of Arrival：到来方向）推定は、複数のアンテナ（アレーアンテナ）で受信した信号の位相差や時間差を解析することで、電波がどの方向から飛んできたのかを特定する技術です。

4chコヒーレント信号発生器が、このDOA推定を行う受信機の性能試験に使われるのは、正確に位相差をつけた信号をシミュレーションする必要があるからです。

DOA推定の基本的な仕組みを、最も直感的な手法である「干渉計方式」を例に解説します。

DOA推定の基本的な仕組み（干渉計方式）

1. 複数のアンテナによる信号の受信

DOA推定では、空間的に配置された複数のアンテナ素子（アレーアンテナ）を使用します。

電波は非常に速く進むため、遠方から飛んでくる電波は平面波として扱われます。
この平面波が、間隔 d で配置されたアンテナ素子1と素子2に到達するとき、斜め方向（角度 θ）から到来する場合、素子1と素子2では到達する時間に差が生じます。

2. 位相差の発生と測定

電波の到達時間の差は、受信信号の位相差 (ΔΦ)として観測されます。

電波の到来方向がアンテナアレイの真正面（ θ = 0° ）であれば、位相差はゼロです。
電波が斜め方向から到来すればするほど、到達距離の差が大きくなり、位相差も大きくなります。

3. 到来方向の計算

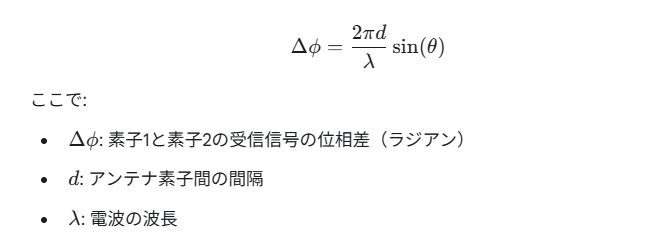

上記の式を $\theta$ について解くことで、測定された位相差 $\Delta\phi$ から到来方向 $\theta$ を推定できます。

つまり、DOA推定は、複数の受信チャネル間の「精密な位相差の測定」に帰着します。

4. 4chコヒーレント信号発生器の貢献

4chコヒーレント信号発生器は、このDOA推定システムを試験する際に、以下のようなシミュレーションを実現します。

DOA模擬信号の生成: 上記の式に基づき、ターゲットとなる到来角 θ を決定します。その θ に対応する位相差 ΔΦ を計算し、4つのチャネルにそれぞれ適切な位相差を設定して、受信機に入力します。
受信機の精度評価: 受信機が、入力された4chの信号から、設定した到来角 θ をどれだけ正確に推定できるかを評価します。
ノイズ/妨害波耐性の試験: 4chのうち1chにテスト信号を入れ、残りのチャネルに位相と振幅が異なるノイズや妨害波を加えて、受信機のDOA推定のロバスト性（堅牢性）を評価します。

なお、高性能なDOA推定には、この干渉計方式を発展させた高分解能推定アルゴリズム（例：MUSIC法、ESPRIT法）が用いられ、これらも複数のコヒーレントな受信信号の相関を解析する原理に基づいています。
