雑音指数（NF）測定システムの構築において、測定器本体（VNAや専用機）と同じかそれ以上に重要なのが、基準となるノイズを発生させる「ノイズ・ソース（Noise Source / 雑音信号源）」です。

Keysightなどの大手計測器メーカーが自社純正品を出していましたが、実は高周波ノイズの発振源（ダイオード）技術は非常にニッチであり、専門のコンポーネントメーカーが世界中の測定・軍事インフラを支えています。

NF測定で外せない主要なノイズ・ソース・メーカーを、カテゴリー別にまとめました。

はじめに

◆ kTBとは

N = kTB

kTBは、通信工学や電子工学において熱雑音（ノイズ）の電力（エネルギー）を表す際に用いられる物理的な基本公式です。

それぞれの文字は以下の要素を示しています。 [1, 2, 3, 4, 5]

• k（ボルツマン定数）: 1.380649 x 10-23 [J/K]

• T（絶対温度）: 測定環境の温度（ケルビン：K）。※一般的に室温（約290 K〜298 K）が基準にされます。

• B（帯域幅）: 測定を行う周波数帯域の幅（Hz） [1, 2, 3, 4, 5]

1. なぜ kTB が使われるのか？

抵抗器などの導体に含まれる電子や正孔が、温度（絶対温度 T）に応じてランダムに熱運動することで発生するノイズ（熱雑音）を計算するための式です。
電子工学においてこの熱雑音は物理的限界となるため、システムが受信できる最小のノイズフロア（基準レベル）として用いられます。 [1, 2, 3, 4]

2. 計算方法と単位

kTB の単位は「ワット（W）」です。1 Hz あたりのノイズ電力スペクトル密度は kT となり、これに帯域幅 B を掛けることで総ノイズ電力が求まります。
デシベル（dB）単位に変換する際は、10log10(kTB) として計算されます。 [1, 2, 3, 4]

【算出の目安】
例として、室温（T = 290 K）において、ある帯域幅 (1 Hz) あたりの熱雑音電力をデシベル表示（dBm）すると以下のようになります。

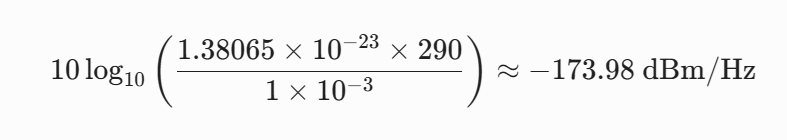

標準室温（T = 290 K）における、帯域幅 1 Hz あたりの熱雑音電力密度（kT）を dBm （1 mW を基準とするデシベル）に変換

Noise ≈ -174 [dBm/Hz]

この値（-174 dBm/Hz）は、無線通信や通信測定（スペクトラムアナライザなど）における標準的なノイズフロアとして広く知られています。

1. 独立系・ノイズ専門トップメーカー

計測器メーカーに依存せず、あらゆる高周波ノイズソリューションを提供する世界的な専門ブランドです。

◆ Noisecom（ノイズ・コム / アメリカ , a Maury Microwave company）

世界で最も有名なノイズ発生技術の専門メーカーです（Wireless Telecom Group傘下）。

• 特徴: 精密校正された同軸・導波管型のノイズ・ソースだけでなく、ダイオード単体、コンポーネント、そしてベンチトップ型の大型ノイズ・ジェネレーターまで「ノイズ」と名の付くものを網羅しています。

• 代表製品: * NC346 シリーズ: Keysightの定番ノイズソース「346シリーズ」と互換性を持つ、業界標準の同軸型ノイズソース。

• • NC5000 シリーズ: ミリ波・導波管対応モデル。最高110 GHz（Wバンド以上）までカバー。

• 強み: 過酷な環境（軍用・宇宙航空規格）でも極めて安定したENR（過剰雑音比）を維持できる信頼性。国内ではコーンズテクノロジーなどが代理店となっています。

• 2023年8月にMaury Microwaveによって買収され、現在は同社の一ディビジョン（製品ブランド）として継続しています。そのため、現在でも製品ロゴやウェブサイトには「Noisecom」の名が残っており、超定番のノイズソース「NC346シリーズ」などの型番もそのまま現役で販売されています。

◆ kTB（ケイティビー / アメリカ）

Noisecomと並び、RF/マイクロ波ノイズ専門として根強いシェアを持つメーカーです。

• 特徴: NF測定用ノイズソース製品だけでなく、ノイズダイオード単体の製造販売。最大0dBmの白色ガウスノイズを生成する、BER（ビット誤り率）やジッタ対策における信号劣化の評価用のに使用されるノイズソース製品など「ノイズ」に特化した専門メーカーです。（本社サンノゼ）

• 代表製品: k346 シリーズ など、主要計測器メーカーのNF測定器にそのまま使用可能な高平坦度なモデルを展開。

• 日本総代理店：T&Mコーポレーション

• ｋTB社 URL：https://ktbsolutions.com/home

◆ NoiseWave（ノイズ・ウェーブ / アメリカ）

Noisecomと並び、RF/マイクロ波ノイズ専門として根強いシェアを持つメーカーです。

• 特徴: 比較的リーズナブルでありながら、カスタム対応力（特定の周波数帯だけENRを高くしたいなど）に優れています。

• 代表製品: NW346 シリーズ など、主要計測器メーカーのシステムにそのまま組み込める高平坦度なモデルを展開。

2. 大手計測器メーカー（システム統合型）

測定器本体と完全に連動し、スマート化（自動校正）を施した純正ノイズ・ソースです。

◆ Keysight Technologies（キーサイト）

• 代表製品: 346A/B/C シリーズ（伝統的な28Vパルス駆動）、N4000A / N4001A / N4002A（SNS: スマート・ノイズ・ソース）

• キーサイトは、カリフォルニア州サンタローザにあるHFTC（High Frequency Technology Center）という、世界最高峰の自社ファブでInP（インジウムリン）DHBTやGaAs（ガリウムヒ素）pHEMTなどの特殊なICを製造してきましたが、近年InPプロセスのみを残し、他の「レガシー・プロセス」の製造は廃止されました。このため、ノイズソース用のダイオードの製造またはノイズソースその物の製造は外部委託となっています。

• 特徴: SNSシリーズは、内部にEEPROMと温度センサーを内蔵しています。VNAやNFA（専用機）にUSBや専用ケーブルで接続すると、シリアル番号、周囲温度、そして周波数ごとのENR値が自動的に測定器側にロードされるため、手動入力の手間とミスを完全に排除できます。

◆ Rohde & Schwarz（ローデ・シュワルツ）

• 代表製品: R&S FS-SNS シリーズ

• 特徴: 同社のシグナル・アナライザ（FSWなど）やVNA（ZNAなど）に最適化されたスマート・ノイズ・ソース。ミリ波帯までの平坦度と、スマート接続による自動エラー補正に対応しています。

3. ミリ波・サブテラヘルツ・コンポーネントメーカー

5G Advanced、6G（Dバンド等）、車載レーダー用の「超高周波・導波管タイプ」に圧倒的な強みを持つメーカーです。

◆ Eravant（エラヴァント / 旧 Sage Millimeter / アメリカ）

ミリ波・テラヘルツ帯のコンポーネントで現在世界をリードするメーカーです。

• 特徴: 50 GHz から最大 170 GHz（さらにはそれ以上）の、超高周波領域の導波管型ノイズ・ソース（STG シリーズなど）をインラインで提供しています。

• KeysightやR&Sのミリ波拡張システムにおいて、フロントエンド（プローブ先端）の校正用としてEravant製のノイズソースが指定・推奨されるケースが非常に増えています。

◆ Maury Microwave（モーリー・マイクロウェーブ）

VNAの校正キットやデバイス・モデリング（ロードプル測定）で有名な超名門ですが、高性能なノイズ・ソースも製造しています。

• VNAを用いたコールドソース法でのNF測定の際、インピーダンス補正のためのチューナーと組み合わせて使用されることが多いプロ仕様のブランドです。

ノイズ・ソース選定のポイント

ノイズ・ソース単体を購入、あるいは他社製（Noisecom等）で代用する場合、以下の「ENR（過剰雑音比）」の選定が最も重要になります。

1. ローENR（約 5〜6 dB）:

2. • 用途: 低雑音アンプ（LNA）などの低NFデバイス測定用。

   • 理由: 入力ノイズを抑えることで、DUTのゲインによる測定器側の飽和（ノンリニア）を防ぎ、測定の不確かさを下げられます。

3. ハイENR（約 15 dB）:

4. • 用途: 一般的なアンプ、ミキサー、あるいは高NFなデバイス、測定系全体の損失（ケーブルやアッテネータ）が大きい場合。

   • 理由: 信号がノイズフロアに埋もれるのを防ぎます。
