マッハ・ツェンダー干渉計を用いたユニタリ行列の構成方法

シリコンフォトニクスにおいて、マッハ・ツェンダー干渉計（MZI）を用いて任意のユニタリ行列を構成する手法は、光ニューラルネットワークや量子演算の基盤となる非常に美しいアーキテクチャです。

基本原理は、「どんなユニタリ行列も、 2 X 2 のビームスプリッタ（MZI）の集合体に分解できる」という線形代数の定理に基づいています。

1. MZIによる基本演算ユニット

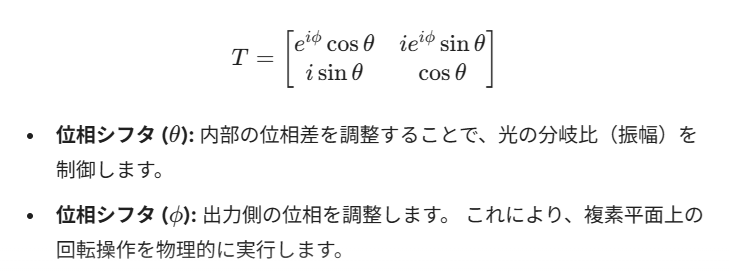

$2 \times 2$ のMZIは、2つの入力信号に対して複素重みを乗じ、干渉させることで以下の変換行列 $T$ を実現します。

2. 任意のユニタリ行列への拡張（メッシュ構造）

$N \times N$ の任意のユニタリ行列 $U$ を構成するために、複数のMZIを格子状に配置します。主に2つの代表的なトポロジーがあります。

Reckアーキテクチャ (三角形構造)

• 構造: MZIを三角形の階段状に配置します。

• 特徴: 任意のユニタリ行列を $N(N-1)/2$ 個のMZIで構成できることを数学的に証明した最初のモデルです。ただし、経路長にばらつきが出やすいため、損失の不均衡が課題となります。

Clementsアーキテクチャ (長方形構造)

• 構造: MZIを長方形のグリッド状に配置します。

• 利点: 現在の主流です。全ての経路がほぼ同じ数のMZIを通過するため、光学損失が均一になり、製造誤差に対してロバスト（堅牢）です。

3. 数学的構成プロセス

行列 $U$ を物理的なMZIのパラメータに落とし込むには、「行列のQR分解」または「ギブンス回転（Givens Rotation）」による分解を用います。

1. ターゲット行列の決定: 実装したいユニタリ行列 $U$ を定義。

2. 順次消去: ギブンス回転行列を右（または左）から掛けていき、特定の要素をゼロにしていきます。

3. パラメータ抽出: 各ギブンス回転に対応する $\theta$ と $\phi$ を、各MZIのヒーターやキャリア注入の電圧値として設定します。

4. 実装上のメリットと課題

• メリット: * パッシブ演算: 一度位相を設定すれば、光が通過するだけで演算が終わるため、消費電力が極めて低い。

• • 超高速: 伝搬遅延（ピコ秒）のみで演算が完了する。

• 課題:

• • 熱干渉: 隣接するMZIのヒーター熱が干渉し、位相がずれる「クロストーク」。

  • スケーラビリティ: $N$ が大きくなるとチップサイズが肥大化し、キャリブレーションが複雑になる。

「Clements構成における具体的な分解アルゴリズムのステップ」や、「熱クロストークを補正するための制御アルゴリズム」など、さらに技術的な詳細に進むことも可能です。
