DC-DC（双方向・多相）4ポート磁気結合コンバータにおいて、「位相差（Phase Shift）」は、各ポート間の電力伝送の方向と量を決定する最も重要な制御パラメータです。
この回路は、1つの磁気結合（マルチワインディング変圧器）を介して4つのポートがエネルギーを共有する構造をしており、一般的にDAB (Dual Active Bridge) コンバータの多ポート拡張版として制御されます。
1. 位相差による電力制御の原理
各ポートのフルブリッジ（またはハーフブリッジ）回路が生成する交流電圧の「位相」をずらすことで、変圧器のリーケージインダクタンスに電圧を印加し、電流を流します。

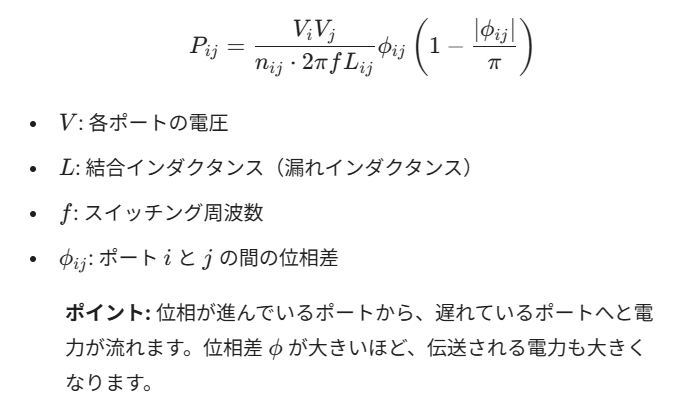

基本的な電力伝送式
ポート i からポート j へ流れる電力 Pij は、近似的に以下の式で表されます：
 |
2. 4ポートにおける位相の関係性
4つのポート（例：PV、蓄電池、EV、DCグリッド）がある場合、基準となるポート（Port 1）を固定し、他の3つのポートの位相差（Φ12, Φ13, Φ14）を個別に制御します。
双方向性: Φ を正にすれば出力、負にすれば入力となります。
多相化のメリット: 多相（インターリーブ）化することで、各ポートの入出力電流リップルを低減し、受動部品（コンデンサなど）を小型化できます。
3. 位相差制御の主な手法
4ポートコンバータでは、制御の目的（効率最大化や電圧変動抑制）に応じて以下の手法が使い分けられます。
手法 | 特徴 | メリット |
SPS (Single Phase Shift) | 各ブリッジ内のデューティ比は50%固定で、ブリッジ間の位相差のみを操作。 | 制御が最も単純で、標準的な電力伝送に適する。 |
EPS / DPS / TPS | ブリッジ内部のスイッチ間にも位相差（デューティ可変）を設ける。 | ZVS (ゼロ電圧スイッチング) 範囲を拡大し、低負荷時の効率を改善。 |
デカップリング制御 | 各ポートが干渉し合わないよう、行列演算を用いて位相差を補正。 | 特定のポートの負荷変動が、他のポートの電力流に影響するのを防ぐ。 |
4. 設計上の留意点：循環電流
4つのポートが磁気的に結合しているため、位相差の設定が不適切だと、電力を送る必要のないポート間でも電流がぐるぐると回る「循環電流（Circulating Current）」が発生します。
影響: 導通損失が増加し、変換効率が低下します。
対策: 変圧器の巻数比 n とポート電圧 V を整合させるか、拡張位相差制御を用いて無効電力を最小化する必要があります。
ご希望に合わせて詳細を解説します。
