SIGLENT最新26.5GHz スペクトラムアナライザ&20GHz シグナルジェネレータ　日本初上陸

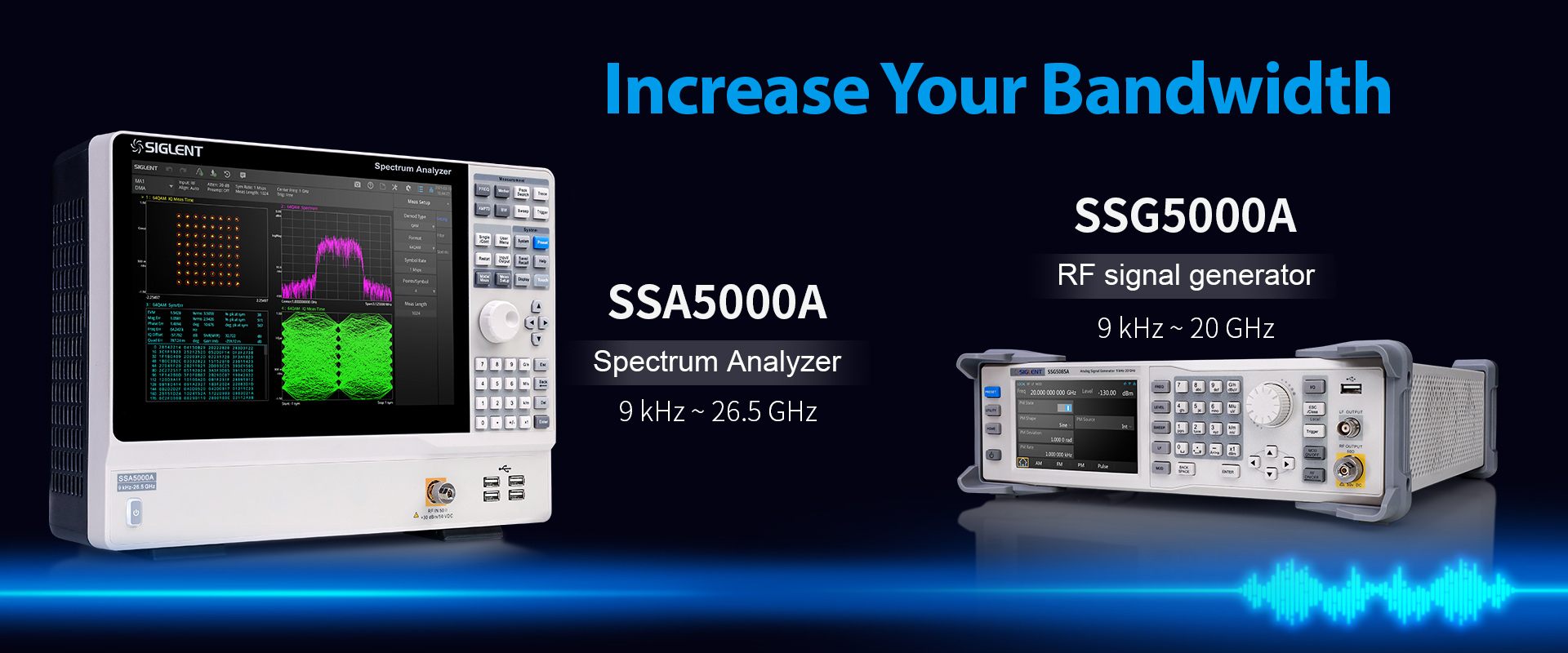

SSA5000Aシリーズ スペクトラムアナライザ

9 kHz から 13.6 /26.5 GHz までの周波数範囲 -165 dBm/Hz 表示平均ノイズ レベル (標準) -105 dBc/Hz@1 GHz、10 kHz オフセット SSB 位相ノイズ (標準) 25 MHz/40 MHz 解析帯域幅 アナログ変調解析とベクトルデジタル変調解析 チャネルパワー、ACPR、OBW、ハーモニック、TOI測定など

SSG5000A シリーズ RF 信号発生器

13.6 GHz / 20 GHzまでの周波数 0.001Hzの周波数設定分解能 レベル設定範囲：-130dBm～25dBm 位相ノイズ: -120 dBc / Hz @ 1 GHz、20 kHz オフセット (標準) レベル誤差 ≤ 0.7 dB (標準) 内部、外部、または Int+Ext ソースによる AM、FM、PM アナログ変調を提供 シングルパルス、ダブルパルス、パルス列発生器（オプション）

衛星通信、レーダー、最新の移動体通信システムは、マイクロ波帯の周波数で動作しています。設計エンジニアは、この分野の開発作業において、多くの課題に対処しなければなりません。これらを克服するためには、高性能な測定技術が必要です。SIGLENT は、新たに 26.5GHz までの X バンドおよび K バンド測定に対応した測定器を発表しました。この2つの測定器は強力なチームを形成し、問題の迅速な発見と解決に貢献します。その結果、エンジニアリング作業を時間内に終わらせることができるのです。

2022年9月26日、SIGLENTは、パフォーマンス・シリーズの2つの新メンバーのリリースを正式に発表しました。1つはスペクトラム・アナライザーSSA5000A、もう1つはRF/MW信号発生器SSG5000Aです。この2つの新製品は、SIGLENTのRFポートフォリオを20GHz以上の周波数に拡張します。 SSA5000Aスペクトラム・アナライザは、9 kHzから13.6または26.5 GHzまでの高速スペクトラム解析、-165 dBm/HzのDANL、105 dBc/Hzの低位相雑音、大型12インチのタッチスクリーンを備えた2モデルから構成されています。これらのアナライザは、通信やIoT産業での使用に最適です。

SSA5000Aは、RFコンポーネントやトランスミッターの評価にも適しています。アナログ／デジタル変調解析（AMA／DMA）オプションにより、一般的なアナログ（AM、FM）およびデジタル（ASK、FSK、PSK、MSK、QAM）の復調と解析が可能です。これらは、伝送のデバッグやトラブルシューティングのスピードアップに貢献します。また、EVMやその他の伝送品質要因を直感的に測定でき、アイダイアグラムやコンステレーショングラフのモードも備えています。 また、オプションのリアルタイム（RTSA）モードを使用すると、断続的な信号をキャプチャすることができます。この機能は、最大40 MHzの解析帯域幅を持ち、IoTデバイスでのBluetoothやWLANテストなどの一般的なプロトコルの伝送解析を容易にするために構築されています。オプションのEMI機能は、効率的な干渉および電磁波のプリコンプライアンス測定を実現します。

また、拡張性を考慮したプラットフォームのため、購入後でも帯域や機能のアップグレードが可能です。 新製品のRF/MW信号発生器SSG5000Aは、最大20GHzまでのクリーンな正弦波を出力することが可能です。スペクトル純度、-120dBc/Hzの低位相雑音、パワー制御により、レーダー、量子物理学、RF部品検証など多くのアプリケーションで高周波LOとして使用することが可能です。また、SSG5000AをLO源として、SIGLENT SSG5000X-Vベクトル信号発生器をベースバンド発生器として組み合わせることで、通信モジュールのテストも可能です。SSG5000Aは、周波数掃引とレベル掃引の両方の機能を備えており、より高速なテストが可能です。パルス信号の生成も標準装備されており、サードパーティ製の一般的なUSBパワーセンサを制御してケーブル損失を補償した電源供給が可能です。
