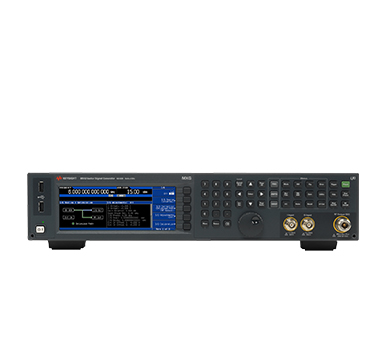

Keysight（Agilent） N5182B 信号発生器 修理

メーカー：Keysight　型番：N5182B

お使いのKeysight信号発生器N5182Bが突然起動しない、出力異常、画面の乱れ、自己診断エラーが発生しても、すぐに本体交換を検討しないでください。以下では、この信号源によくある故障症状と対応する診断の考え方を直接取り上げ、より信頼性が高く低コストな方法で性能を回復する方法をご紹介します（メーカーへの返送修理は伴いません）。

このN5182BはMXGシリーズのRFベクトル信号発生器で、周波数範囲は9 kHzから6 GHz、優れたベクトル変調精度（EVM）とスイープ、アナログ/デジタル変調能力により、無線通信、レーダー、パワーアンプ試験などの場面で使用されます。機器自体は安定していますが、長期使用や給電環境の不備により、やはり典型的なハードウェアの問題が起きることがあります。私たちが扱う故障の大半は、基板レベルおよびチップレベルの修理で解決でき、RF基板や電源モジュール全体を交換する必要はありません。

よくある故障現象とT&Mの診断の考え方

電源故障は「電源が入らない」だけではありません。多くの場合、スイッチを押すとファンが一瞬回って止まる、画面が一瞬点滅する、あるいは全く反応がないといった症状です。この種の状況の多くはスタンバイ電源部分の問題で、例えば一次側フィルタコンデンサの経年劣化、AC-DC変換回路内のMOSFETの破壊などが挙げられます。当社では電源のシーケンスに沿って段階的に調べ、故障したコンデンサや制御ICを特定してから交換する方法をとっており、電源ユニット全体を交換することはありません。給電を回復させつつ、元の電源基板との適合性も保ちます。

出力異常——信号なし、振幅偏差が大きい、高周波帯の減衰が著しい、特に-7 dB以上で出力が突然消える場合、問題はRF経路内の電子スイッチ、デジタル制御アッテネータ、またはALC閉ループ制御回路にあることが多いです。私たちはスペクトラムアナライザと信号発生器でRF経路を遡り、DAC出力から最終段まで調査し、変調器、アンプ、保護スイッチのどこに問題があるか特定します。出力端の小型リレーの接点酸化により高域信号が失われる例が多く、清掃または同型リレーへの交換だけで修理でき、出力基板全体を交換するよりはるかに安価です。

画面の乱れや黒画面は、フラットケーブルの接触不良であれば挿し直すだけで直ることもありますが、より多いのは液晶駆動ICやバックライト昇圧回路内の部品の故障です。この場合も表示画面モジュール全体を交換するのではなく、チップレベルでの修復を行います。ボタンやつまみの不良は、多くはエンコーダ内部の接点の酸化やボタン基板の湿気によるもので、破損したマイクロスイッチやエンコーダを清掃または交換すれば操作感が回復します。

ALCエラー、IQ変調エラー、LOロック外れなどの自己診断エラーは、一見すると深刻に見えますが、実際には基準クロック分配ICやPLLのループフィルタのコンデンサの値ズレが原因であることが多いです。スペクトラムと位相ノイズの測定により、ロック外れの発生源を比較的正確に特定できます。ALCエラーを報告したN5182Bでは、方向性結合器の後段にある検波ダイオードの特性劣化が原因と判明し、適合する検波ダイオードに交換したところ自己診断を通過し、出力電力もフラットに回復しました。

システムに入れない、GPIB通信の中断、ウイルス感染、システムクラッシュといった状況にも対応します。ハードウェアに問題がない場合は、ファームウェアの書き直し、システムバックアップの復元、破損した通信インターフェースチップの交換によって解決でき、システムの問題だけで機器全体を廃棄することにはなりません。

T&MのN5182B修理方法：チップレベル修理と無料検査

T&Mは18年のRF機器修理実績を持ち、Keysight MXGシリーズを熟知しています。故障機をお送りいただくだけで、無料で故障検査を行います——最終的に修理するかどうかにかかわらず、検査費用はいただきません。機器受領後、全機能検査を行い、具体的な故障報告書を作成し、修理プランについてご確認いただきます。

修理はすべてチップレベルで行い、故障した抵抗・コンデンサ、トランジスタ、オペアンプ、ロジックチップ、RFスイッチを正確に特定し、同等以上の規格の部品に交換します。基板を単純に交換することはしません。これにより修理費用を大幅に抑えられるだけでなく、機器全体の性能指標（出力電力確度、位相ノイズ、EVM、周波数安定度など）を通常使用の基準まで回復させられます。

修理完了後、改めて指標の完全な検証を行い、無料の技術サポートをご提供して、現場での機器状態の確認をお手伝いします。技術的なご相談はいつでも承っており、追加料金は発生しません。

日常使用で故障を減らすためのいくつかの操作習慣

修理も重要ですが、正しく使うことはさらに重要です。以下の項目を実践すれば、N5182Bに問題が発生する確率は大幅に下がります。

・電源には必ず接地付きの3穴コンセントを使用し、ニュートラル-アース間電圧の変動による通信インターフェースの損傷を防いでください。

・RFポートは活線挿抜しないでください。特に大電力出力時は、終段アンプやスイッチを破損しやすくなります。

・毎日の使用前に機器を30分予熱し、温度ドリフトによる誤判定や内部応力を軽減してください。

・側面と背面の通風口は少なくとも10 cmの空間を確保し、過熱による電源基板やRF基板のはんだ付け箇所の劣化を防いでください。

・機器のシステムファームウェアと状態ファイルを定期的にバックアップしておくと、万一システムがクラッシュしても素早く復旧でき、測定の進行に影響しません。

お使いのN5182Bに本文で挙げたいずれかの症状が既に見られる場合は、直接ご連絡いただければ引き取り検査を承ります。修理できるか、費用がいくらかかるか事前に悩む必要はありません。無料検査後、明確な診断結果をお伝えします。
