高効率音響フレネルレンズの音場可視化実験におけるパワーアンプの応用

実験名

高効率音響フレネルレンズの音場可視化実験

研究分野

水中における高効率フレネルレンズの焦点での音圧利得の研究

実験内容

1. 後方グリッド構造のない通常のフレネルレンズについて、透過効率と焦点での音圧利得を測定します。

2. 後方グリッド構造のある通常のフレネルレンズについて、透過効率と焦点での音圧利得を測定します。

実験目的

設計したフレネルレンズの透過効率と焦点での音圧利得を検証し、通常のフレネルレンズと比較します。

使用機器

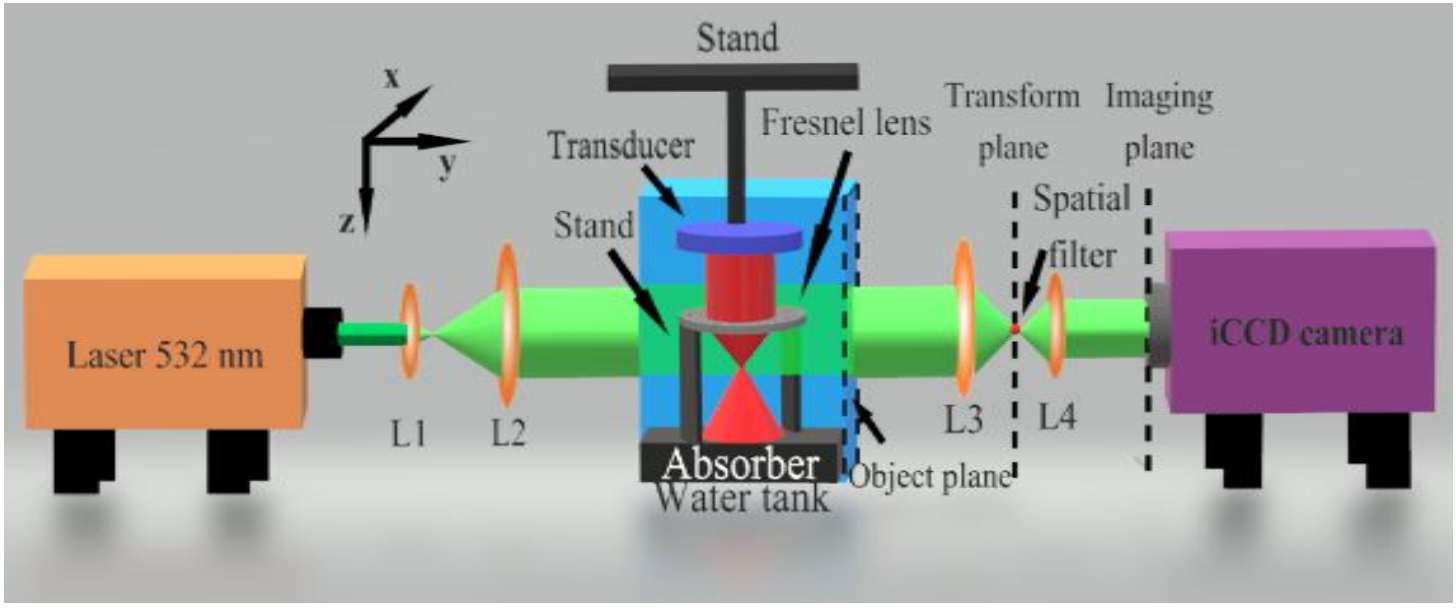

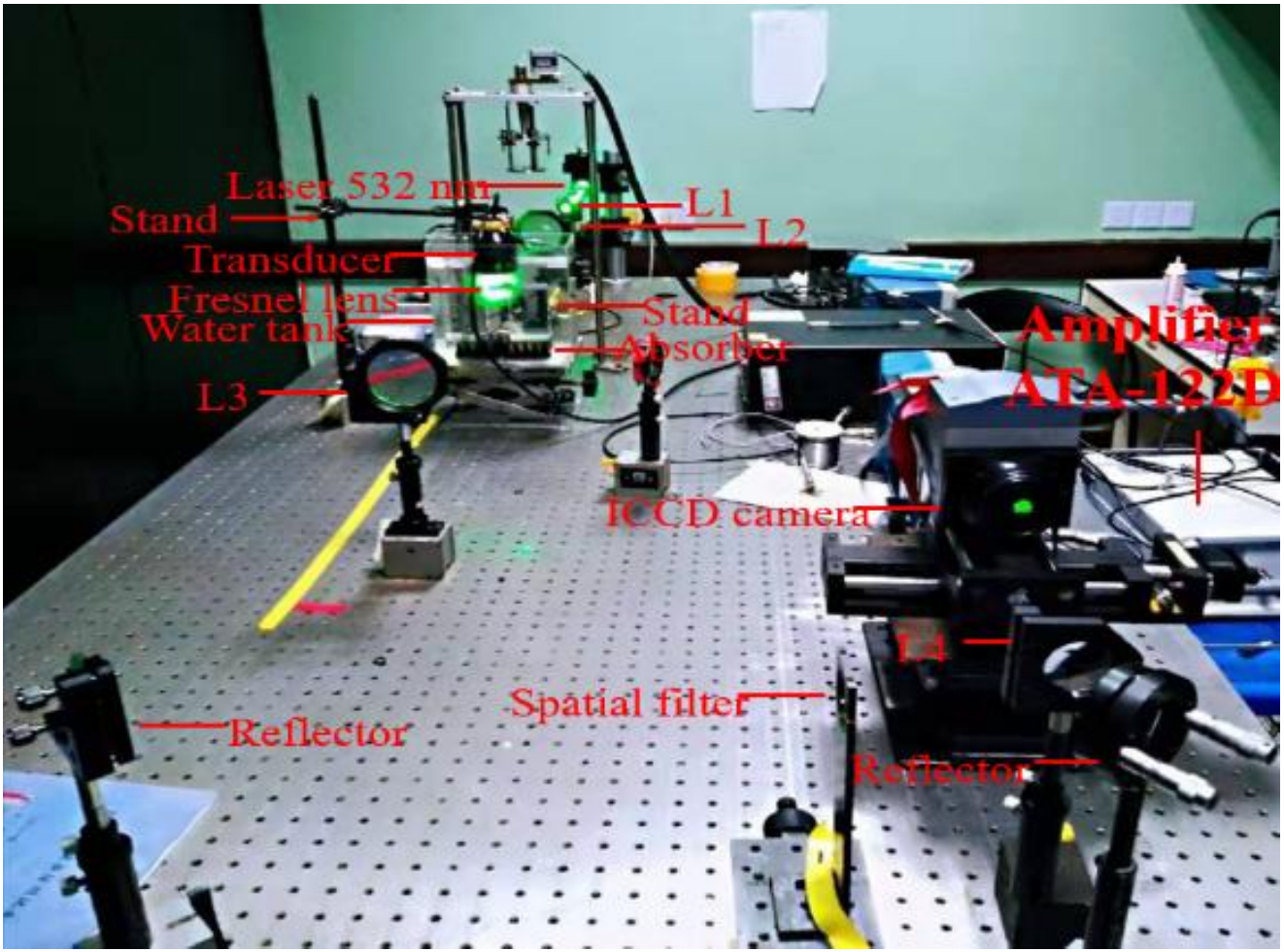

シュリーレン撮像システムは次の機器で構成しています。

実験手順

1. シュリーレン撮像システムを構築します。

1. 水槽に水を入れます。

2. 高効率フレネルレンズと通常のフレネルレンズをそれぞれトランスデューサに取り付けて撮像実験を行い、得られた結果を分析します。

実験結果

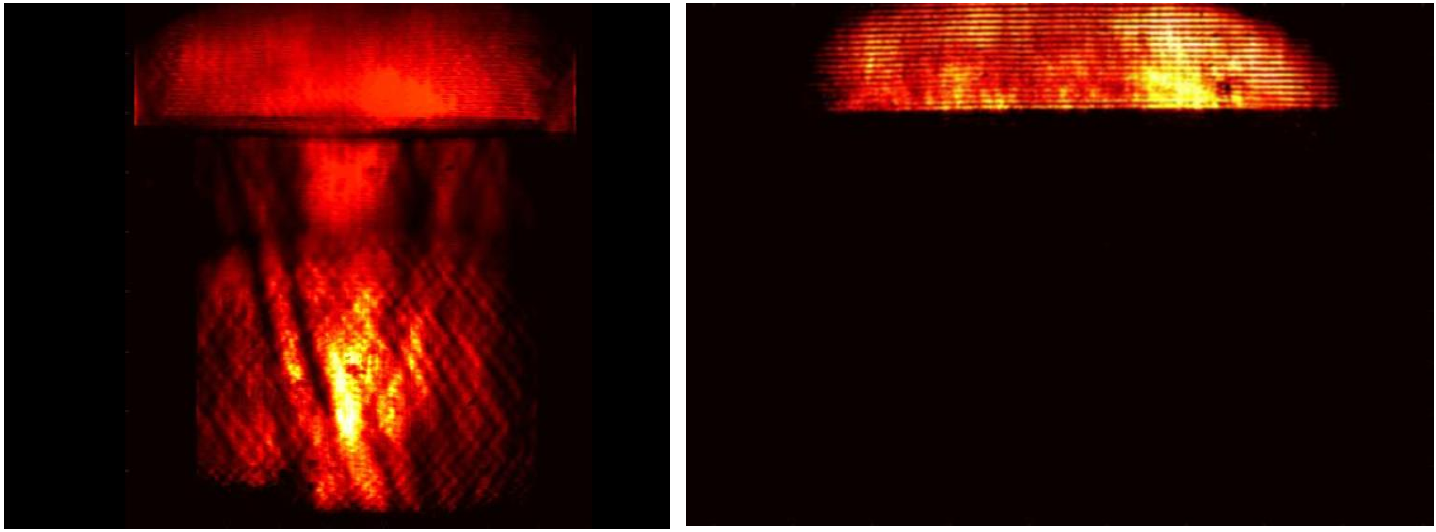

高効率フレネルレンズと通常のフレネルレンズのシュリーレン撮像結果を図3に示します。

本実験におけるアンプの役割

超音波トランスデューサを駆動し、回路の整合をとって出力電力を増幅します。
