オシロスコープとプローブのシステム帯域計算方法

オシロスコープとプローブのシステム帯域は、それぞれの帯域幅を組み合わせて計算されます。この計算は、信号がどの周波数まで正確に測定できるかを判断するために重要です。

計算の具体例

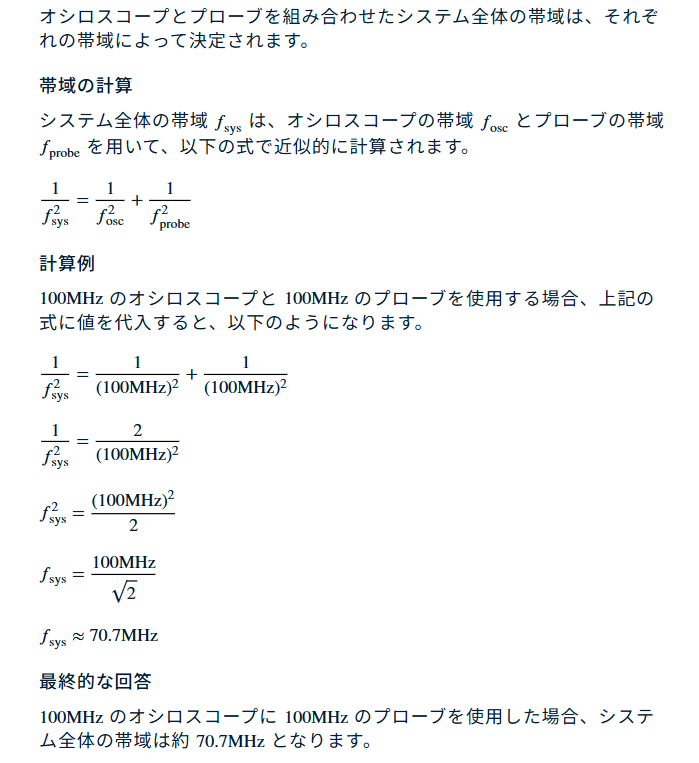

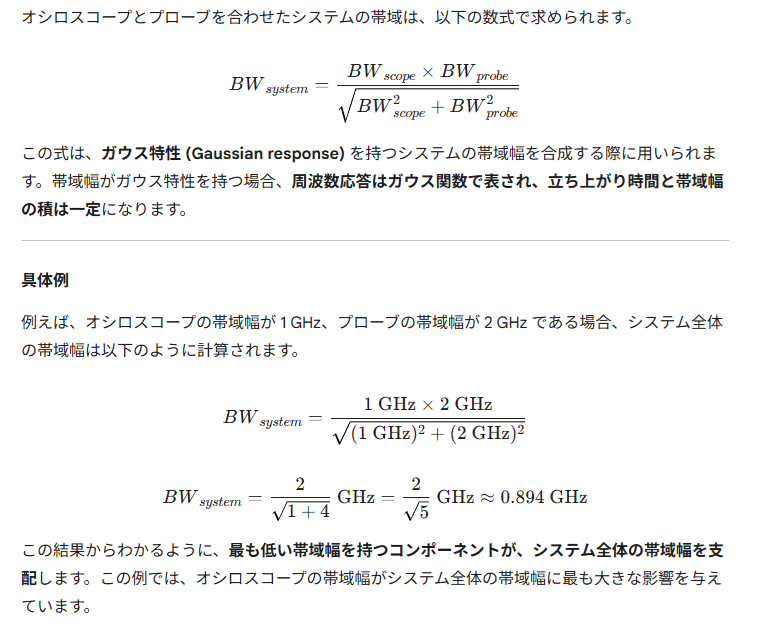

オシロスコープの帯域幅が 100 MHz、プローブの帯域幅が 100 MHz の場合、システム帯域幅は以下のように計算されます。

この例では、オシロスコープとプローブの帯域幅が同じでもシステム帯域幅が大きく減少することがわかります。

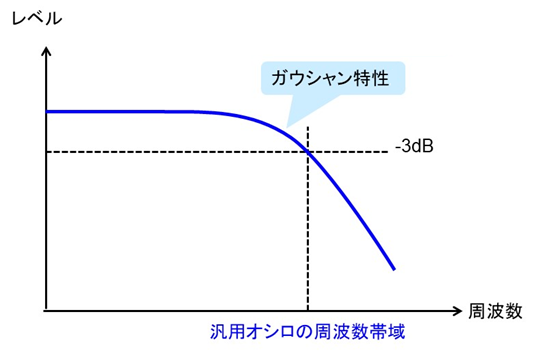

上記の計算は、オシロスコープの周波数特性が「ガウシャン」であることを前提としています。

Peaking: A Technique for Extending Amplifier Frequency Response - Advantages and Disadvantages

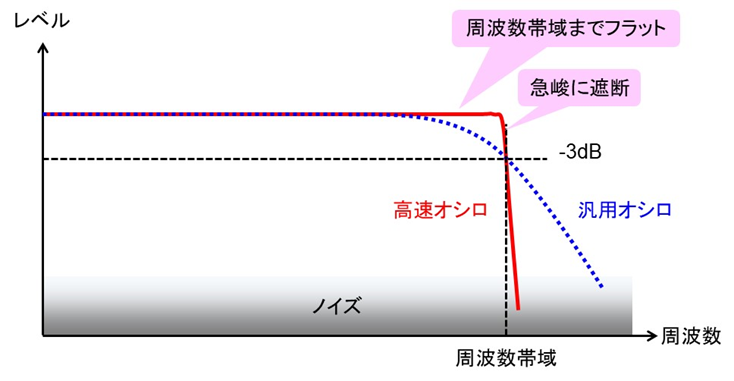

周波数特性がフラットなオシロスコープの場合は、システム帯域は伸びます。
