オシロスコープとプローブシステムの組合せによる利用可能最大帯域幅｜用語集

オシロスコープを使用して正確な測定を行う際、システム全体の利用可能最大帯域幅（合成帯域幅）は、オシロスコープ本体の帯域幅とプローブの帯域幅の組み合わせによって決まります。

重要なのは、システム全体の帯域幅は「数値が低い方（遅い方）の機器よりもさらに低くなる」という点です。

1. 合成帯域幅の計算式

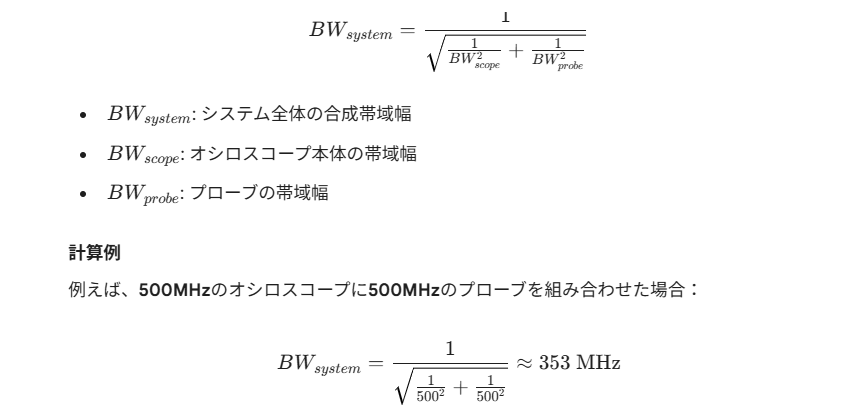

オシロスコープとプローブの応答特性がガウス型（一般的な立ち上がり特性）であると仮定すると、合成帯域幅 $BW_{system}$ は以下の公式で近似的に求められます。

このように、同じ帯域幅を組み合わせても、システムとしては元の約70%程度まで低下してしまいます。

2. 立ち上がり時間（Rise Time）との関係

デジタル信号の測定では、帯域幅よりも「立ち上がり時間」が重要になることが多いです。システム全体の立ち上がり時間 $t_{system}$ も同様の考え方で計算されます。

正確な測定のためには、測定対象の信号の立ち上がり時間よりも、システム全体の立ち上がり時間が十分に速い（一般的に3〜5倍速い）必要があります。

3. 実用的な選択の目安

測定誤差を最小限に抑えるためには、以下のバランスで機器を選定するのが理想的です。

目的	推奨される組み合わせ
余裕を持った測定	プローブとスコープの帯域幅を、測定したい信号の周波数の3〜5倍にする。
プローブの選定	プローブの帯域幅は、可能な限りオシロスコープの帯域幅と同等かそれ以上のものを選ぶ。
高速信号の測定	1GHzを超えるような高速信号では、公式よりも複雑な周波数特性（フラット応答など）が影響するため、メーカーが指定する「システム帯域幅」のデータシートを確認する。

4. 注意すべき落とし穴

グランドリードの影響: プローブ自体の帯域幅が性能を満たしていても、長いグランドリード（ワニ口クリップなど）を使用すると、インダクタンスによって帯域幅が劇的に低下し、波形にリンギングが発生します。
入力容量: 高周波になればなるほど、プローブの入力容量が回路に負荷をかけ、信号そのものを鈍らせる原因になります。
