CNT薄膜トランジスタ（TFT）のCV測定（容量-電圧測定）

CNT薄膜トランジスタ（TFT）のCV測定（容量-電圧測定）は、チャネル形成のプロセス、界面準位、そして何より高周波デバイスとしての性能限界（ゲート容量 Cgg）を把握するために極めて重要です。

RF特性を評価するVNA測定（Sパラメータ）と、低周波〜中周波でのCV測定を組み合わせることで、CNTネットワークの物理的な挙動がより明確になります。

1. CNT-TFTにおけるCV測定の目的

• ゲート容量 (Cgs, Cgd) の定量化:

• 高周波指標である遮断周波数 fT ≈ gm ／ 2π Cg を正確に予測するために不可欠です。

• 界面特性とヒステリシスの解析:

• CNTと絶縁膜（Al2O3, HfO2 など）の界面にあるトラップ密度の評価。

• 量子容量 (Quantum Capacitance) の観測:

• CNTは状態密度が低いため、酸化膜容量 (Cox) だけでなく、CNT自体の量子容量 (CQ) が直列に寄与します。これを分離することで、CNTネットワークの密度や品質を評価できます。

2. 測定セットアップと接続

一般的には、DCバイアス印可可能なLCRメータやインピーダンスアナライザを使用します。

基本的な結線（3端子TFTの場合）

• Cgc (Gate-to-Channel):

• ソースとドレインを短絡してH（ハイ）側に接続、ゲートをL（ロー）側に接続します。これにより、チャネル全体に対するゲートの制御力を測定します。

• 端子間容量の分離:

• VNAでの4ポート測定と同様に、ソース側とドレイン側の寄生容量を個別に切り分けるために、ガード電極を用いた接続が推奨されます。

3. CNT特有の課題と対策

高インピーダンスへの対応

CNT薄膜はオン状態でも抵抗が比較的高い場合があり、これが容量測定における散逸率（D値）を増大させます。

• 対策: 測定周波数を適切に選択してください（一般に 10 kHz 〜 1 MHz）。周波数が高すぎるとCNTの抵抗成分によって正確な容量が見えなくなり、低すぎると漏れ電流の影響を受けます。

周波数分散 (Frequency Dispersion)

CNTの不均一性や界面トラップにより、周波数によって $C-V$ カーブがシフトしたり、形状が変わったりすることがあります。

• 対策: マルチ周波数測定（複数の周波数で $C-V$ を掃引）を行い、周波数依存性からトラップの時定数を解析します。

ヒステリシスと掃引方向

CNT-TFTは吸着ガスや界面電荷により、電圧を「正→負」と「負→正」に振った際でカーブがズレることが一般的です。

• 対策: 測定前に十分なホールドタイムを設けるか、パルスCV測定を用いて動的な挙動を評価します。

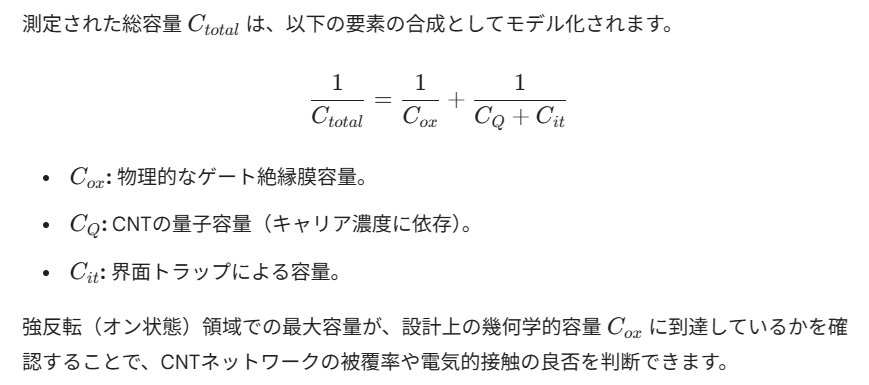

4. 解析のポイント：Cox vs Cit

実践的なアドバイス

もし現在、4ポートVNAによる高周波測定と並行してCV測定を計画されているのであれば、「RF-CV法」（VNAを用いてSパラメータから容量を抽出する手法）も検討に値します。
