VNA 2port シリーズスルー（Series-Thru）法｜用語集

CNT薄膜トランジスタ（TFT）の特性評価において、2ポート・シリーズスルー（Series-Thru）法は、特にデバイスのインピーダンスが高い場合（高抵抗なCNTチャネルなど）に、通常の分圧測定よりも高い精度で特性を抽出できる手法です。

VNA（ベクトル・ネットワーク・アナライザ）を用い、デバイスを信号線に対して直列（Series）に挿入して測定します。

1. シリーズスルー法の原理

通常の反射測定（S11）では、高インピーダンスデバイスはスミスチャートの右端に張り付いてしまい、わずかな校正誤差が大きなインピーダンス誤差につながります。

シリーズスルー法では、透過係数（S21）を中心に解析することで、この問題を回避します。

インピーダンス $Z_s$ の算出式

デバイスの直列インピーダンス Zs は、S21 を用いて以下の簡潔な式で表されます（系の特性インピーダンス Z0 = 50Ω の場合）。

この手法の強みは、S21 が小さい（デバイスの抵抗が高い）領域でも、ダイナミックレンジを広く取れる点にあります。

2. RF-CVへの応用（容量抽出）

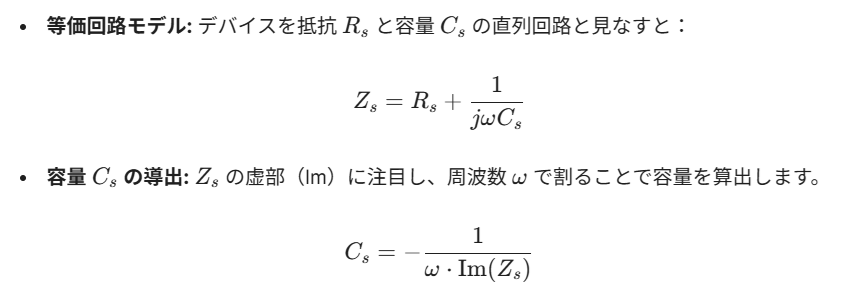

シリーズスルー法で得られた $Z_s$ から、CNT-TFTのゲート容量成分などを抽出します。

CNT-TFTをこの方法で測定する場合、ゲート端子を Port 1 に、ドレイン（またはソース）端子を Port 2 に接続し、残りの端子を共通接地（Common）にする構成が一般的です。

3. CNT-TFT測定におけるメリット

高インピーダンスへの感度:
CNTネットワークはオン状態でも数百Ω〜数kΩになることがありますが、シリーズスルー法はこの範囲での測定精度が反射法（S11）より格段に高いです。
ノイズ耐性:
S21 測定はVNAのノイズフロアの影響を受けにくいため、微小なチャネル容量（fFオーダー）の変化を捉えやすくなります。
広帯域性:
AMD RFSoCなどの広帯域な信号処理系を用いる場合でも、数MHzから数GHzまで一貫した理論式でインピーダンスを抽出可能です。

4. 実施時の注意点

バイアス供給の整合性:
Port 1 と Port 2 の両方に Bias Tee が必要です。特に VGS（ゲートバイアス）を Port 1 から、 VDS（ドレインバイアス）を Port 2 から印加する場合、DC経路がデバイスを介して干渉しないよう、グランドの取り方に注意してください。
プロービングの寄生排除:
GSG（Ground-Signal-Ground）プローブを使用する場合、プローブ自体のインダクタンスが Zs に加算されます。
対策: 必ず「素子なし（Throughパターン）」のダミーを測定し、そのインピーダンスを
Zs(measured) - Zs(thru) として差し引くディエンベディングを行ってください。

実装上のアドバイス
