DPWM1 (Discontinuous PWM 1) は、一相PWM変調（二相変調）の中でも、特に「電力変換効率の最大化」を目的とした非常に賢い変調パターンです。
最大の特徴は、「相電流が最大になるタイミングで、その相のスイッチングをピタリと止める（上下どちらかのレールに貼り付ける）」ことにあります。
DPWM1の核となるアイデア
インバータのスイッチング損失（Psw）は、大まかに次の式で表されます。
Psw ≒ Vdc X I X fsw
（Vdc: 直流バス電圧, I: その瞬間の電流値, fsw: スイッチング周波数）
通常のPWMでは fsw は常に一定ですが、DPWM1では「電流 I が大きいタイミング」でスイッチングを休止（実質 fsw = 0）させます。これにより、最も損失が出るはずのポイントを狙い撃ちでカットできるため、他のDPWM方式（DPWM0やDPWM2など）よりも効率面で有利になります。
波形と制御の仕組み
DPWM1では、三相の電圧指令値に対して、位相を30° ずらしたタイミングで各相を 60° ずつ上下のレールに貼り付けます。
力率1の場合: 電流のピークは電圧のピークと一致します。
貼り付け区間: 電圧指令値が最大（または最小）付近の前後 30°（計 60° ）の間、その相のゲート信号を「H固定」または「L固定」にします。
スイッチング回数: 1周期（360°）のうち、計 120° 分（60° X 2）のスイッチングが消えるため、損失が大幅に低減します。
他の方式との比較
方式 | 特徴 | 最適な負荷条件 |
連続PWM (SPWM) | 常に全相スイッチング。 | 低負荷・低速時（低ノイズ重視）。 |
DPWM0 | 電圧ピークより 30° 前で貼り付け。 | 遅れ力率（モーター駆動など）に対応。 |
DPWM1 | 電圧ピークを中心に貼り付け。 | 力率が1に近い系（SSTの入力段や系統連系など）。 |
DPWM2 | 電圧ピークより 30° 後で貼り付け。 | 進み力率に対応。 |
SST（ソリッドステート・トランス）における重要性
これまでお話ししてきたSSTやマトリックスDABにおいて、DPWM1は「標準装備」とも言える技術です。
高圧SiC素子の保護: SSTでは数kVの電圧を扱います。DPWM1によって発熱を抑えることは、素子の熱破壊を防ぎ、信頼性を高める直結した手段です。
高調波とのトレードオフ: スイッチングを止めることで電流波形に歪み（高調波）が出やすくなりますが、SSTのような大電力システムでは、「歪みはフィルタで抑え、損失は変調法で抑える」という設計思想が一般的です。
設計のツボ: 実際のシステムでは、負荷の力率（cos θ）をリアルタイムに計算し、DPWM0〜DPWM2を動的に切り替える「適応型DPWM」が採用されることもあります。

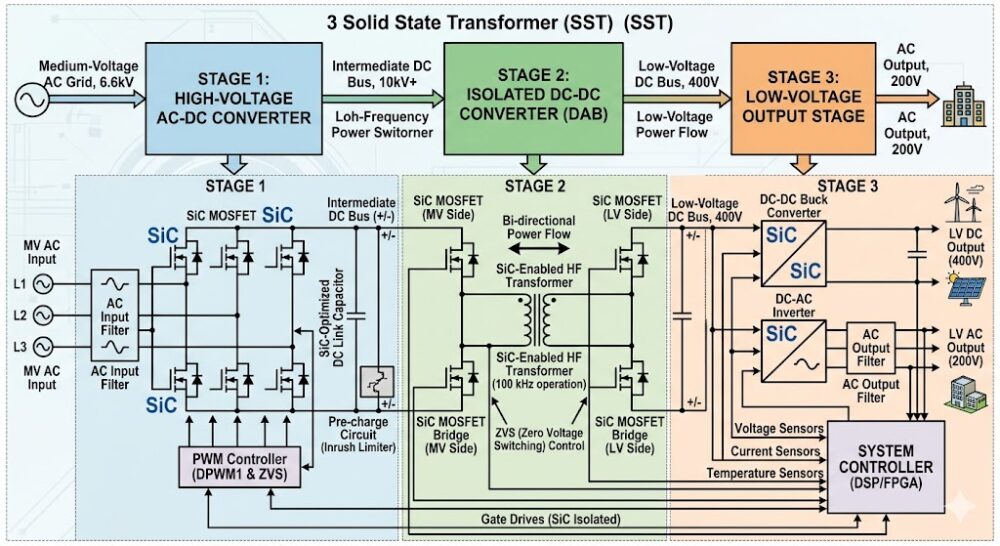

下記資料は「SiCを用いたSSTの回路図的なイメージ」になります。
 |
