コルピッツ発振回路の代表的な基本回路図（バイポーラトランジスタを使用した共振回路）です。
コルピッツ発振回路の最大の特長は、LC共振回路を構成するキャパシタ（コンデンサ）を2つに分割（C1, C2）し、その接続点から帰還（フィードバック）をかける点にあります。

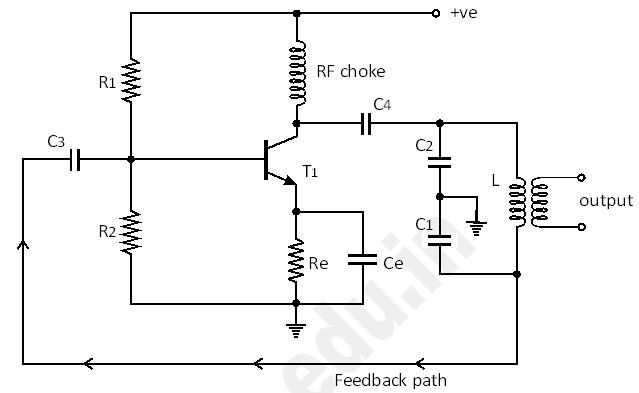

基本回路図の一例
 | コルピッツ発振回路（共振並列型）の基本構成. ソース: Vidyasagar Academy |
回路の本質的な構成要素
コルピッツ発振回路を見分けるポイントは、以下の3つの要素がどう配置されているかです。
LC反転増幅（タンク回路）
インダクタ（コイル）L に対し、2つのコンデンサ C1 と C2 が直列に接続された形で並列に入っています。
C1 と C2 の中点がグランド（または高周波的な基準点）に落とされているのが、コルピッツトポロジーの決定的な特徴です。
帰還経路（Feedback path）
コレクタ側（出力）の信号が C1 と C2 で分圧され、コンデンサ （結合コンデンサ）を介してベース（入力）へと正帰還されます。
コンデンサによる分圧比（C1 / C2）が帰還率を決定します。
高周波チョーク（RF Choke）
コレクタ上部にあるインダクタ（RF choke）は、直流バイアスを通しつつ、高周波の発振信号が電源ライン（+ve）に逃げるのを阻止する役割を持ちます。

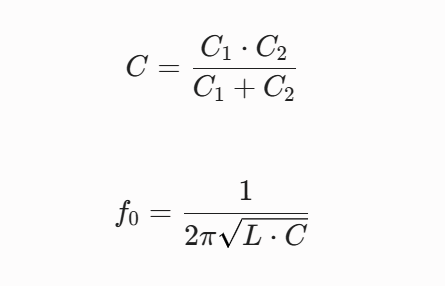

発振周波数の計算
この回路の発振周波数 f0 は、2つのコンデンサの合成容量 C を用いて、一般的なLC共振の公式から導かれます。
もう一つのバリエーション（エミッタ接地・コレクタ同調など）

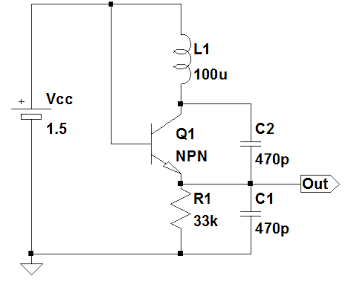

設計によっては、以下のようにベースを固定バイアスし、エミッタ側から帰還をかけるシンプルな形式（エミッタフォロワ型ベース）もよく用いられます。
 | シンプルな変形コルピッツ発振回路. ソース: CQ出版社 |
こちらの構成では、トランジスタの内部容量（特に入力容量）の影響をコンデンサ C1, C2 が吸収しやすいため、高周波（RF帯）でも安定して動作させやすいというメリットがあります。
