2つのインダクタ（L1, L2）と1つのキャパシタ（C）を組み合わせたLC発振回路は、ハートレー発振回路（Hartley Oscillator）と呼ばれます。
コルピッツ発振回路が「コンデンサを2分割」していたのに対し、ハートレー発振回路は「インダクタを2分割」して、その中間タップ（接続点）から帰還をかけるのが最大の特徴です。

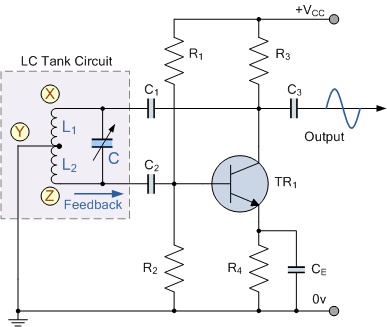

ハートレー発振回路の基本回路図
 | ハートレー発振回路（共振並列型）の基本構成 ソース: Electronics Tutorials |
回路の構成と動作ポイント
インダクタの分割と接地
タンク回路（LC共振回路）を構成する L1 と L2 の中点（タップ）がグランド（0V）に接続されています。
1本のコイルの途中にタップを立てて L1 と L2 に見立てる「タップ付きコイル」が使われることも多いです。
位相反転と正帰還
コレクタ側（出力）からの高周波信号が結合コンデンサ C1 を通ってタンク回路の上端に入ります。
L1 と L2 の中間が接地されているため、上端（X点）と下端（Z点）では位相が180度反転します。
トランジスタの増幅による位相反転（180度）と合わせることで、トータルで360度（同相）となり、ベースに正帰還（Feedback）がかかって発振が持続します。
帰還率の決定
帰還の強さは、インダクタンスの比（L2 / L1）によって決まります。
発振周波数の計算

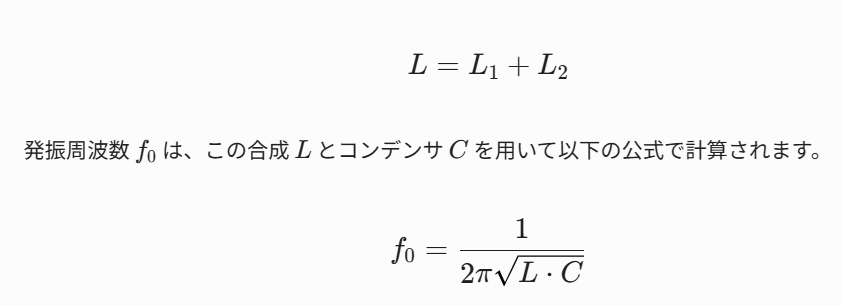

ハートレー発振回路の合成インダクタンス L は、2つのコイルの単純な和（相互インダクタンス M を無視できる配置の場合）となります。
コルピッツとの使い分け：
ハートレー発振回路は、コンデンサ C を可変コンデンサ（バリコン）にするだけで、発振周波数を広範囲にスムーズに変えられるというメリットがあります（コルピッツで周波数を変えようとすると、帰還比を保つために2つのコンデンサを同時に連動変化させる必要があり複雑になります）。そのため、昔のAM/FMラジオのチューナーなどで広く重宝されました。
