磁性流体を用いた可変インダクタ｜用語集

磁性流体（磁性ナノ粒子をベースオイルに分散させた液体）を用いた可変インダクタは、従来の可動部を持つインダクタ（スライド式など）に代わる、非常にユニークで将来性のある電子部品です。

簡単に言うと、「電気信号で形や配置が変わる液体を芯（コア）に使うことで、コイルの性能をリアルタイムに変える」という技術です。

1. 動作の仕組み

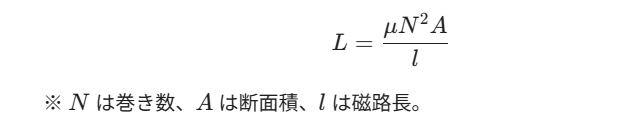

一般的なインダクタのインダクタンス $L$ は、コアの透磁率 $\mu$ に比例します。

磁性流体可変インダクタでは、主に以下の2つのアプローチで値を変化させます。

透磁率の制御: 外部から制御用の直流磁界を加えることで、磁性流体中の粒子の並びを変え、高周波信号に対する実効的な透磁率を変化させます。
物理的な形状・位置の変化: 磁石や電磁石を使って磁性流体をコイルの「出し入れ」をしたり、液面の形状を変えたりすることで、磁路の構成を物理的に操作します。

2. 主なメリット

従来の可変インダクタと比較して、以下のような利点があります。

摩耗がない: 液体を動かすため、機械的な接触による劣化がなく、寿命が非常に長いです。
微細な調整: デジタル制御により、非常に滑らかで連続的な値の変化（無段階調整）が可能です。
形状の自由度: 液体であるため、マイクロ流路の中に組み込むなど、MEMS（微小電気機械システム）技術との相性が抜群です。

3. 直面している課題

実用化に向けては、いくつか乗り越えるべき壁もあります。

課題	内容
温度特性	ベースオイルの粘度が温度で変わるため、特性が不安定になりやすい。
応答速度	固体の電子部品に比べると、液体の物理的な移動を伴う場合は反応が遅い。
封止技術	長期間、液体を漏らさずに安定して保持する高度なパッケージングが必要。

4. 期待される用途

自動アンテナチューニング: スマホや通信機器において、周囲の状況に合わせて最適な受信感度に自動調整する回路。
ワイヤレス給電: 送電側と受電側のズレを補正し、効率を最大化するための調整素子。
高周波フィルタ: 柔軟に周波数帯域を変更できる回路（ソフトウェア無線など）。

磁性流体は、スピーカーの放熱やHDDのシール材などですでに活躍していますが、インダクタという「回路の心臓部」への応用は、まさに最先端の研究分野です。

この技術の具体的な「制御方式（外部磁場による制御か、流路による物理制御か）」について、より詳しく知りたい部分はありますか？
