雑音指数（NF: Noise Figure）測定

高周波（RF）・マイクロ波デバイスの高性能化、そしてミリ波・サブテラヘルツ（5G Advanced/6G、車載レーダー等）へのシフトに伴い、雑音指数（NF: Noise Figure）測定の要求はかつてないほどシビアになっています。

現在のNF測定における「最前線」のトレンド、技術的課題、そして最新の測定手法についてまとめました。

1. 2つの主要な測定手法とその進化

現代のNF測定は、伝統的なYファクタ法（Y-factor Method）と、近年の高性能VNA（ベクトル・ネットワーク・アナライザ）で主流のコールドソース法（Cold Source Method / ゲイン法）に大別されます。

最前線の動向

現在は、VNAを用いたコールドソース法がフラッグシップ測定の標準となっています。VNAが持つ強力なエラー補正（ベクトル誤差補正）を利用し、DUTの入力不整合による多重反射を数学的に取り除くことで、圧倒的な低不確かさ（Uncertainty）を実現しています。

2. ミリ波・サブテラヘルツ（Wバンド/Dバンド）への挑戦

6Gや次世代レーダー（100GHz〜300GHz帯）の足音が聞こえる中、NF測定の主戦場はミリ波からサブテラヘルツへと移っています。ここで直面する最大の壁が「微小な信号の検出」と「接続性」です。

• 超低ENR（過剰雑音比）問題:

  周波数が高くなると、標準的なノイズ・ソースのENR（ONとOFFのノイズ差）が低下します。これにより、ただでさえ微小な熱雑音に埋もれたLNA（低雑音増幅器）のノイズを正確に分離することが難しくなります。

• 導波管接続とデエエンベディング:

  100GHzを超えると、同軸ケーブルではなく導波管（Waveguide）接続が必須となります。フランジの接続誤差や、ウェハ測定（オンウエハ）時のプローブの損失・ミスマッチをどうデエエンベディング（De-embedding）して取り除くかが、測定精度の鍵を握ります。最新の測定器（Keysight PNA/E5080Aシリーズ、R&S ZNAなど）では、周波数拡張モジュール（ミリ波ヘッド）と連動し、プローブ先端までの校正を自動化するアルゴリズムが組み込まれています。

3. 次世代パワー半導体（SiC/GaN）とNF測定の交点

一見、大電力のSiC/GaNデバイスと、微小信号を扱うNF測定は無関係に思えるかもしれません。しかし、現在の車載インバータ（800Vシステム）や基地局用パワーアンプでは、「高周波ノイズ（EMI/EMC）」と「高効率化」の両立が求められています。

• 高周波スイッチングノイズの評価:

  GaN/SiCの高速スイッチング（高dv/dt, di/dt）は、数GHz帯にまで及ぶ広帯域なコモンモード・ディファレンシャルモードノイズを誘発します。これをシステムレベルのEMC（CISPR規格など）に適合させるため、フロントエンド受信段のLNAが受ける影響（ブロッキングやNF劣化）をリアルタイムに評価する手法が研究されています。

4. 測定の超低遅延化と自動化（Python/PyVISAの活用）

最前線の現場（特に半導体特性評価や量産ライン）では、1チャネルの測定に時間をかけるわけにはいきません。

• スマート・ノイズ・ソース（SNS）の普及:

  従来の28Vパルス駆動ノイズ・ソースに代わり、内部に校正データ（ENR値）のEEPROMと温度センサーを内蔵したデジタル接続（USB等）のノイズ・ソースが主流です。VNAに接続するだけで、周囲温度に応じた正確なENRが自動ロードされ、校正不確かさを低減します。

• 高速スイープと自動化:

  VNAのデジタル・ダウンコンバージョン（DDC）技術と先進的なフィルタリングにより、コールドソース法でのNF測定速度は従来の10倍以上に高速化しています。これらをPyVISAを用いたPythonスクリプトで制御し、Sパラメータ、歪み（IMD）、NFをワンセッティングで一括自動測定するマルチファンクション化が定着しています。

まとめ：これからの雑音測定に求められること

現代の「NF測定」最前線は、単に「雑音を測る」ステージから、「Sパラメータ、非線形特性（Xパラメータ）、そしてノイズ特性を同一システムでいかに完全に不整合補正（デエエンベディング）するか」という総合的なベクトルエラー補正の戦いになっています。

特にミリ波・サブテラヘルツ帯では、接続コネクタのわずかな締め付けトルクの違いすらNFの値に直結するため、ハードウェア（プローバーや導波管リファレンス面）とソフトウェア（校正アルゴリズム）の高度な融合が不可欠となっています。

PR:

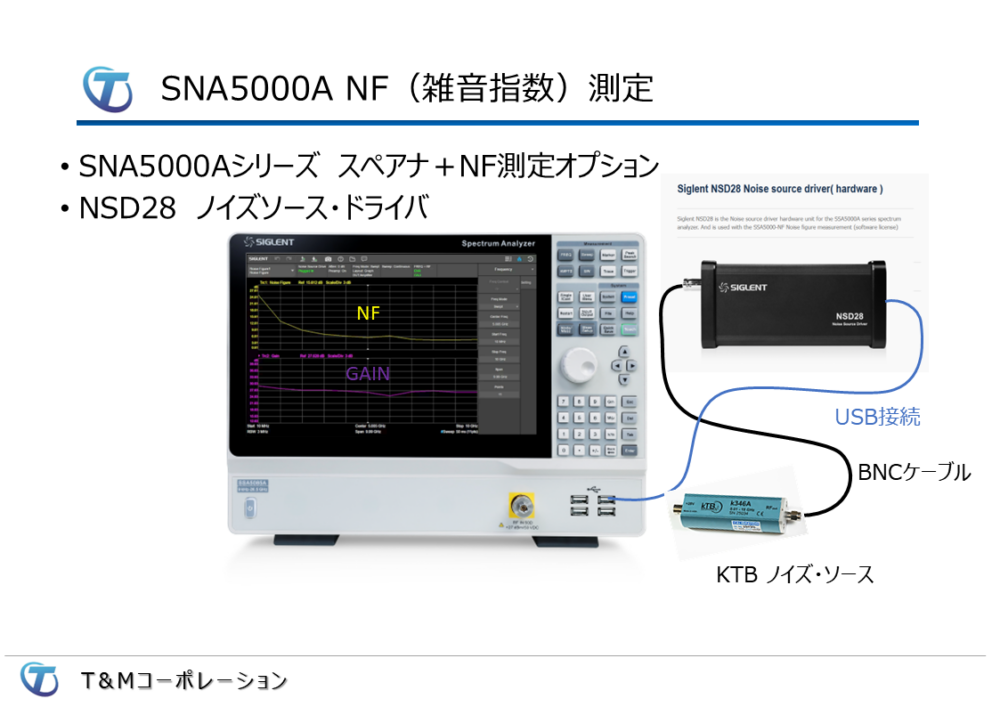

kTB社製ノイズソースk346シリーズの新規購入 または、 Noisecom NC346シリーズ NC346A/346B 、HP/Agilent/Keysight 346A/346B等のノイズソースを お持ちの場合使用可能です。
