マルチポートおよびマルチデバイスのテストソリューションを提供するスマートアクセサリー

無線通信および電子産業において、マイクロ波集積回路技術の向上とデバイス性能要件の増加に伴い、サイズ、コスト、重量、および電力消費の削減への需要が、複雑なマルチポートデバイスが個別の部品を置き換える方向に進んでいます。特に、差動RFデバイスが広く使用されている現在、この傾向が顕著です。

急速に増加しているモバイルデータトラフィックは、技術の持続的な発展とモバイル通信の周波数スペクトルのシェアの増加を必要としています。モバイル電話やタブレットPCのフロントエンドモジュールなど、現代の通信デバイスに使用されるコンポーネントは、WLAN、Bluetooth、GPSなどのさまざまな周波数帯域や機能をサポートしています。5Gの開発の重要な要素の1つは、フロントエンドモジュール内のポートの数が急速に増加しており、フィルター、増幅器、および他のコンポーネントが含まれています。これらのFEMの複雑さ、テスト要件の高効率性、および量産の安定性は、効率的な設計の鍵となっています。

SIGLENT・電子キャリブレーション（ECal）モジュール、SSU5000Aシリーズ機械式スイッチ、およびSSM5000Aシリーズスイッチマトリックスは、SIGLENTのSHA850A、SVA1000X、およびSNA5000Aシリーズベクターネットワークアナライザーとの使用に最適化されています。これらの製品は、マルチポートおよび複数デバイスでのシンプルから複雑なRF測定タスクに対する包括的で費用対効果の高いトータルソリューションを提供します。

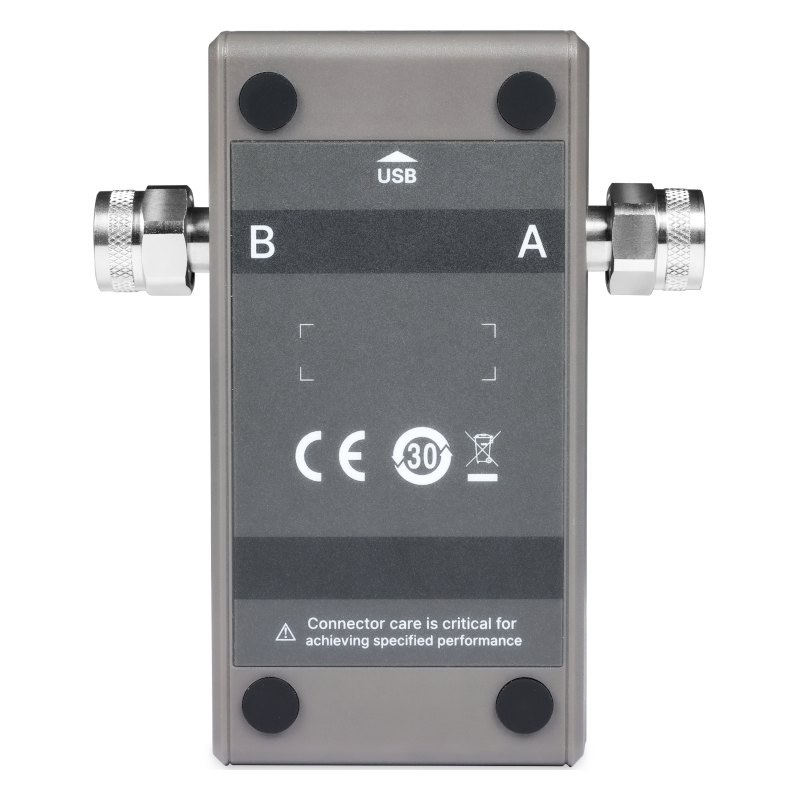

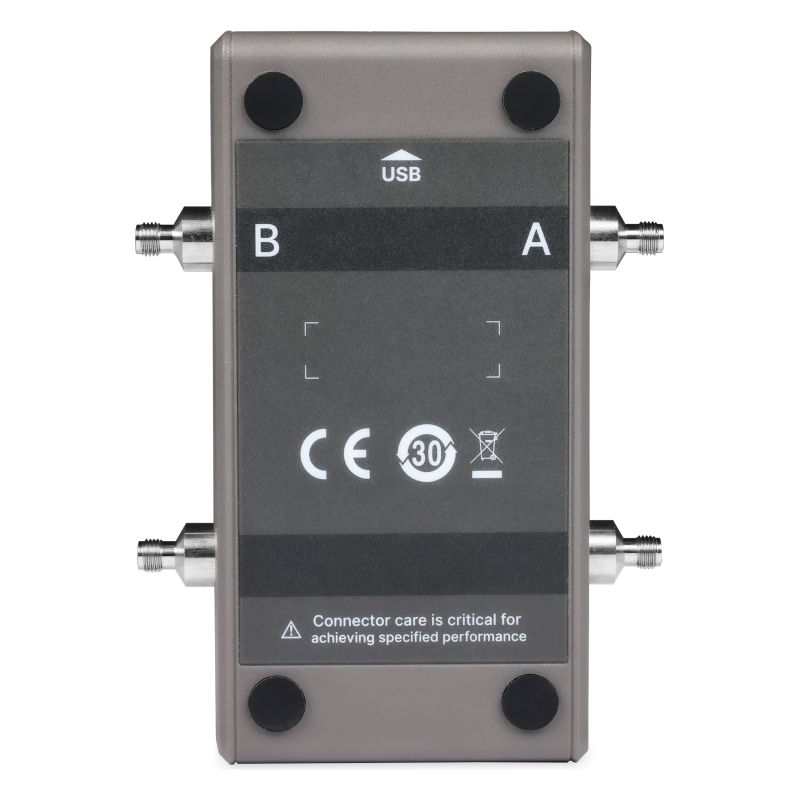

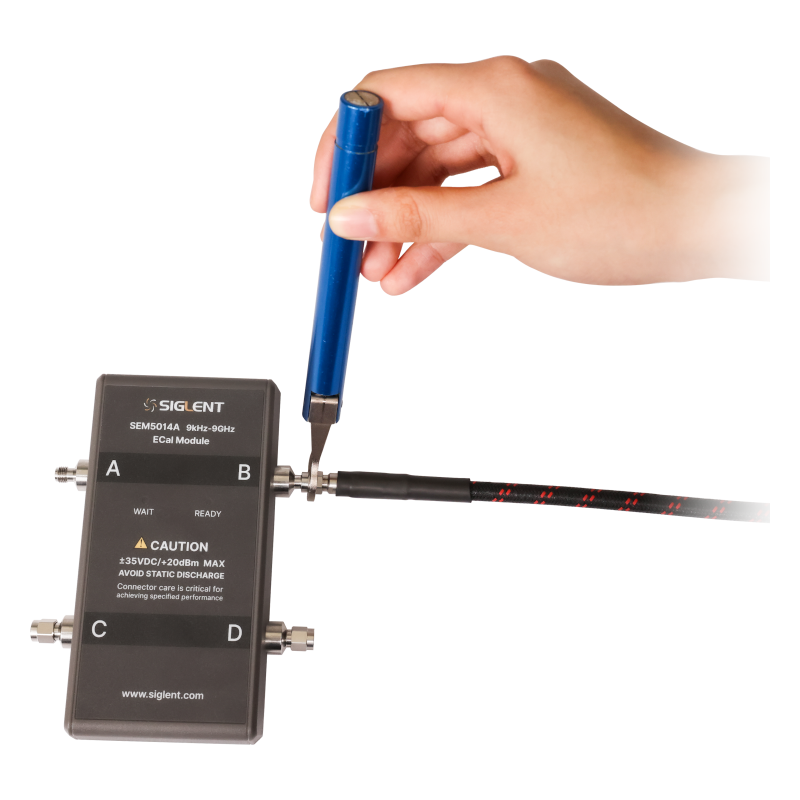

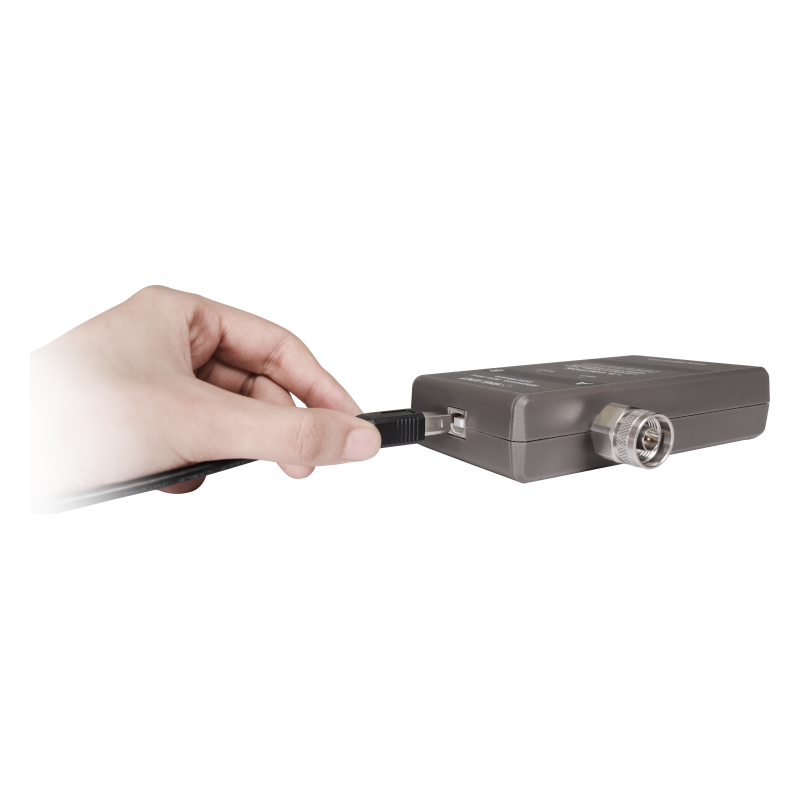

SEM5000Aシリーズの電子キャリブレーションモジュールには、5002A / 5012A / 5022A / 5032A / 5004A / 5014A / 5024A / 5034A が含まれており、対応する周波数バンドは、9kHzから4.5GHz / 9kHzから9GHz / 100kHzから13.5GHz / 100kHzから26.5GHzまでとなっています。これらのモジュールは、通信および電力供給にUSBインターフェースを備えており、SIGLENTのSHA850Aシリーズ、SVA1000Xシリーズ、およびSNA5000Aシリーズベクターネットワークアナライザーのキャリブレーションと誤差補正に適しています。SEM5000Aシリーズはシンプルで、迅速で、効率的で、正確で、幅広く適用可能です。これらのモジュールには、SMAまたは3.5 mmのコネクションが備わっており、カスタム構成も利用可能です。

従来の機械式キャリブレーション方法では、測定対象の機器をキャリブレーションデバイスを使用して何度も接続および切断する必要がありました。これはキャリブレーションにかかる時間だけでなく、操作の頻度や人為的なエラーの発生確率も増加させました。SEM5000Aシリーズの電子キャリブレーションモジュールは、一度のステップでキャリブレーションを行い、マルチポートおよび製造テストに大きな利便性を提供します。これにより、キャリブレーションプロセス中の接続回数が大幅に削減され、プロセスがはるかに簡単で効率的になります。接続回数が減少することで、操作者のエラー確率が低下し、コネクタの摩耗や損傷の確率も低下し、それに伴い保守および計測装置のコストも削減されます。
