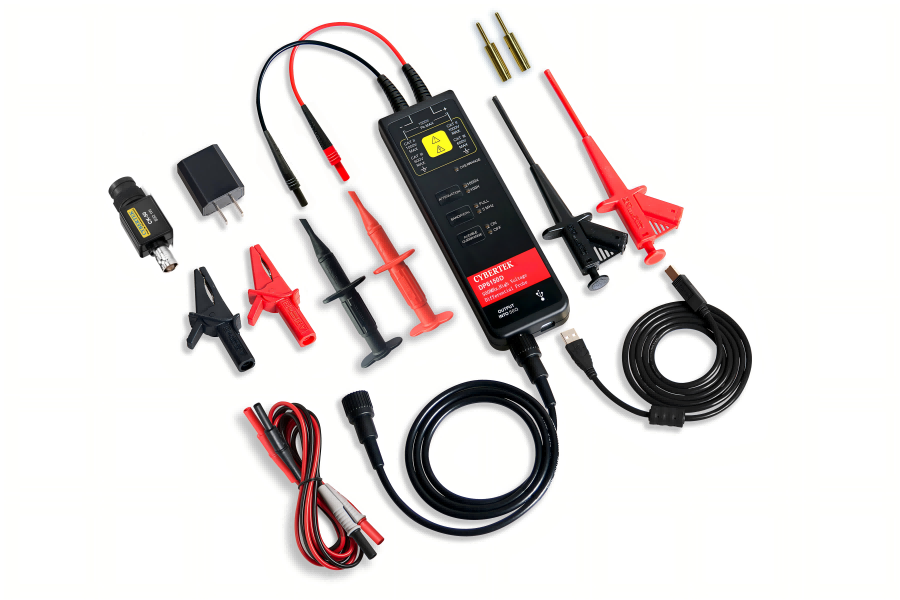

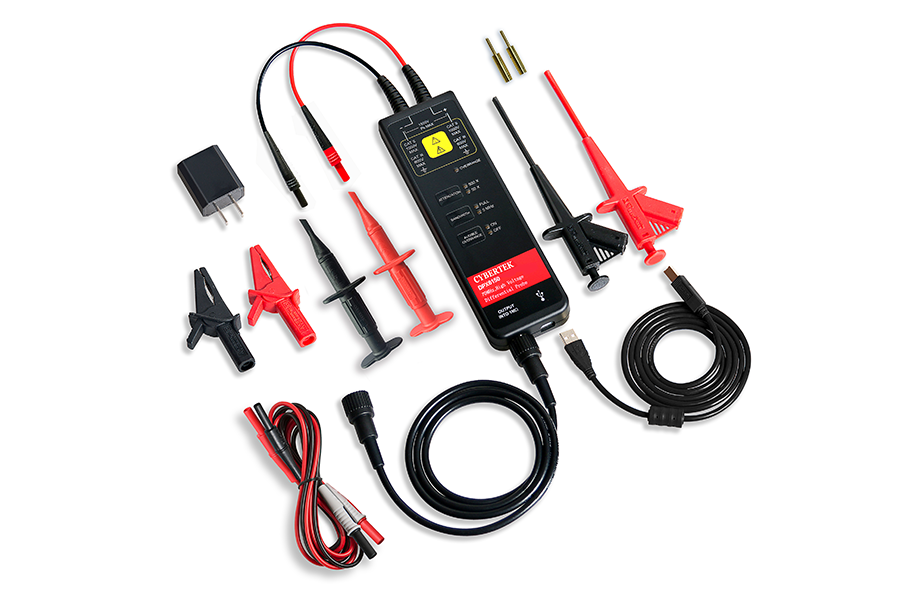

DPX6000シリーズ 高電圧差動プローブ

・最大帯域幅500MHz、最大7000Vpkのラインアップを揃えた業界トップクラスの高周波・高電圧差動プローブ
・業界トップクラスの高安定・高同相除去比(CMRR)技術
・業界トップクラスの低歪み波形測定技術
・全シリーズ(最高7000V)が国際的権威であるドイツSGSの安全認証を取得
・豊富なレンジから選択可能
・USB通信機能を搭載し、スマートプローブコントローラOT7001と組み合わせ可能



・フローティング電圧測定
・周波数変換器
・スイッチング電源の設計
・溶接・電気めっき用電源
・誘導加熱・電磁調理器
・モータ駆動の設計
・電子安定器の設計
・CRTディスプレイの設計
・インバータ、UPS電源
・インバータ式家電
・電源変換などの関連設計
・電気工学実験
・低圧電気機器の試験
・パワーエレクトロニクスおよび電力駆動実験など



概要

本プローブは通信機能を備えており、スマートプローブコントローラと組み合わせて使用することで、オシロスコープの設定をリアルタイムに制御し、接続されたスマートプローブの製品型番、電圧タイプ、減衰比、遅延などのパラメータを設定できます。これにより、サードパーティ製オシロスコープ用プローブを使用する際に長年必要だったプローブパラメータの手動設定という課題を根本的に解決し、オシロスコープ専用インターフェースのプローブと同等のユーザー体験を実現します。

豊富なレンジから選択可能で、その差動測定電圧範囲はほとんどのテスト回路の要件を満たしています。プローブを長期間使用した後にオフセットのずれが生じた場合、ユーザーはテストモードに入り、オフセットを調整してゼロに戻すことができます。電子式タッチボタンにより、耐用年数がさらに長くなっています。5MHzの帯域制限機能を選択でき、5MHzの周波数帯域幅は、ほとんどのスイッチング電源におけるFETのスイッチング周波数の測定要件を満たすとともに、より高い周波数のノイズや干渉を除去することができます。音と光による警報機能を備えており、音による警報は手動でオフにすることもでき、よりユーザーフレンドリーな設計となっています。USB給電インターフェースにより、より便利で柔軟に使用できます。

プローブには標準のBNC出力インターフェースが装備されており、どのメーカーのオシロスコープとも組み合わせて被測定回路の波形を測定できます（オシロスコープの入力インピーダンスを1MΩに設定する必要があります。50Ωを選択した場合、減衰倍率は2倍になります）。

自動保存機能により、電源断後の再操作を防止します。プローブは優れた同相ノイズ除去能力を備え、入力端子は高い入力インピーダンスと低い静電容量を有しているため、差動電圧信号を正確かつ高速に測定できます。スイッチング電源、インバータ、電子安定器、インバータ式家電、その他の電気電力装置などの研究開発、調整、または保守作業に幅広く使用できます。

性能検証

以下のテスト手順は、製品の電気的特性を検証するためのものであり、必要な試験装置は以下の通りです：

装置	最低要件	用途
オシロスコープ	帯域幅≥100MHz;精度≦1.5%	プローブの出力を表示
標準信号発生器； 校正器	振幅精度≤0.75％；立ち上がり時間≤3.5ns 例：FLUKE/WAVETEK 9100	帯域幅の試験；交流精度； 同相除去比
デジタルマルチメータ	6桁半以上の精度 例：KEITHLEY 2000	直流精度の試験
絶縁ピストン型プローブクランプ	製品付属品として提供	試験用治具
BNC変換アダプタ 1	BNCオス-デュアルメス変換コネクタ	試験用変換
BNC変換アダプタ 2	BNCオス-デュアルバナナメス変換コネクタ	試験用変換
BNC変換アダプタ 3	BNCメス-2端子変換アダプタ	試験用変換
負荷終端	BNCオス-50Ω負荷	信号源の負荷

10.1 取り付け

電源アダプタを電圧プローブに接続すると、電圧プローブの緑色の表示灯が点灯します。精度を確保するため、電源投入から20分後にプローブの性能指標を測定してください。

10.2 DC精度

プローブの出力端にBNCメス-2端子変換アダプタを接続し、デジタルマルチメータの2つの入力端子を端子の穴に差し込みます。

プローブの入力端に絶縁ピストン型プローブクランプを接続し、次に校正器の出力端に接続します。このとき信号発生器の出力はオフにしておきます。赤色のプローブクランプをプラス極に、黒色のプローブクランプをマイナス極に接続します。

プローブの減衰倍率を1番目のレンジに設定します。

下表を参照し、信号源の出力値を設定します。

信号の出力をオンにし、そのレンジでの出力電圧を観察して記録します。

信号源の出力をオフにします。

プローブの減衰倍率を2番目のレンジに切り替えます。

手順4～6を繰り返し、結果が精度範囲内にあるかを計算します。

型番	減衰比	信号源の出力電圧	プローブの期待出力電圧	プローブの実際の出力電圧
DPX6070A	10X	1V	100mV±2mV
DPX6070A	100X	10V	100mV±2mV
DPX6150A	50X	5V	100mV±2mV
DPX6150A	500X	50V	100mV±2mV
DPX6350A	100X	10V	100mV±2mV
DPX6350A	1000X	100V	100mV±2mV
DPX6700A	100X	10V	100mV±2mV
DPX6700A	1000X	100V	100mV±2mV

10.3 立ち上がり時間

BNCオス-デュアルメス変換コネクタの一端を50Ωの負荷に接続し、もう一端をBNCオス-デュアルバナナメス変換コネクタに接続します。オス端子を標準信号発生器に接続し、信号発生器の出力はオフにしておきます。

プローブの出力端をオシロスコープに接続し、減衰倍率を1番目のレンジに設定します。

下表を参照して、標準信号発生器のパラメータを設定します。

信号源の出力をオンにし、立ち上がり時間を記録します。

信号源の出力をオフにします。

プローブの減衰倍率を2番目のレンジに切り替えます。

手順3～5を繰り返し、範囲内にあるかを計算します。

型番	減衰比	信号源の電圧、周波数設定	プローブの期待立ち上がり時間	プローブの実際の立ち上がり時間
DPX6070A	10X	20Vp-p 100MHz	≤3.5ns
DPX6070A	100X	20Vp-p 100MHz	≤3.5ns
DPX6150A	50X	20Vp-p 100MHz	≤3.5ns
DPX6150A	500X	20Vp-p 100MHz	≤3.5ns
DPX6350A	100X	20Vp-p 100MHz	≤3.5ns
DPX6350A	1000X	20Vp-p 100MHz	≤3.5ns
DPX6700A	100X	20Vp-p 100MHz	≤3.5ns
DPX6700A	1000X	20Vp-p 100MHz	≤3.5ns

ご注意：最大帯域幅を得ると同時に波形の発振を低減するため、バナナプラグ用メスソケットを使用する必要があります。バナナプラグ用メスソケットは、PCB基板にはんだ付けすることも、被測定MOSFETのピンにはんだ付けすることもできます。

10.4 DC同相除去比（CMRR）

DPX6000シリーズのプローブは、それぞれ低減衰比のレンジ（50X、100X）に設定します。

DPX6000Aシリーズのプローブは、それぞれ低減衰比のレンジ（10X、50X、100X）に設定します。

DPX6000Bシリーズのプローブは、それぞれ低減衰比のレンジ（20X、50X、100X、200X）に設定します。

信号源を500Vの直流電圧に設定します。このとき電圧出力はオフにしておきます。

プローブの2つの入力端子に500Vの電圧を接続します。

プローブの出力をBNCメス-2端子変換アダプタに接続し、デジタルマルチメータの2つの入力端子に差し込みます。

信号源の出力をオンにし、それぞれの電圧出力値を記録して下表と照合し、範囲内にあるかを計算します。

試験終了後、校正器をオフにします。

型番	減衰比	プローブの期待出力電圧	プローブの実際の出力電圧
DPX6070A	10X	≤1mV
DPX6150A	50X	≤1mV
DPX6350A	100X	≤1mV
DPX6700A	100X	≤1mV

注意：試験中は500Vの高電圧を使用するため、人身の安全に注意してください。電圧変動を小さくするため、すべての配線が完了してから校正器から500Vの電圧を出力してください。



概要

本プローブは通信機能を備えており、スマートプローブコントローラと組み合わせて使用することで、オシロスコープの設定をリアルタイムに制御し、接続されたスマートプローブの製品型番、電圧タイプ、減衰比、遅延などのパラメータを設定できます。これにより、サードパーティ製オシロスコープ用プローブを使用する際に長年必要だったプローブパラメータの手動設定という課題を根本的に解決し、オシロスコープ専用インターフェースのプローブと同等のユーザー体験を実現します。

豊富なレンジから選択可能で、その差動測定電圧範囲はほとんどのテスト回路の要件を満たしています。プローブを長期間使用した後にオフセットのずれが生じた場合、ユーザーはテストモードに入り、オフセットを調整してゼロに戻すことができます。電子式タッチボタンにより、耐用年数がさらに長くなっています。5MHzの帯域制限機能を選択でき、5MHzの周波数帯域幅は、ほとんどのスイッチング電源におけるFETのスイッチング周波数の測定要件を満たすとともに、より高い周波数のノイズや干渉を除去することができます。音と光による警報機能を備えており、音による警報は手動でオフにすることもでき、よりユーザーフレンドリーな設計となっています。USB給電インターフェースにより、より便利で柔軟に使用できます。

プローブには標準のBNC出力インターフェースが装備されており、どのメーカーのオシロスコープとも組み合わせて被測定回路の波形を測定できます（オシロスコープの入力インピーダンスを1MΩに設定する必要があります。50Ωを選択した場合、減衰倍率は2倍になります）。

自動保存機能により、電源断後の再操作を防止します。プローブは優れた同相ノイズ除去能力を備え、入力端子は高い入力インピーダンスと低い静電容量を有しているため、差動電圧信号を正確かつ高速に測定できます。スイッチング電源、インバータ、電子安定器、インバータ式家電、その他の電気電力装置などの研究開発、調整、または保守作業に幅広く使用できます。

性能検証

以下のテスト手順は、製品の電気的特性を検証するためのものであり、必要な試験装置は以下の通りです：

装置	最低要件	用途
オシロスコープ	帯域幅≥500MHz;精度≦1.5%	プローブの出力を表示
標準信号発生器； 校正器	振幅精度≤0.75％；立ち上がり時間≤700ps 例：FLUKE/WAVETEK 9100	帯域幅の試験；交流精度； 同相除去比
デジタルマルチメータ	6桁半以上の精度 例：KEITHLEY 2000	直流精度の試験
絶縁ピストン型プローブクランプ	製品付属品として提供	試験用治具
BNC変換アダプタ 1	BNCオス-デュアルメス変換コネクタ	試験用変換
BNC変換アダプタ 2	BNCオス-デュアルバナナメス変換コネクタ	試験用変換
BNC変換アダプタ 3	BNCメス-2端子変換アダプタ	試験用変換
負荷終端	BNCオス-50Ω負荷	信号源の負荷

10.1 取り付け

電源アダプタを電圧プローブに接続すると、電圧プローブの緑色の表示灯が点灯します。精度を確保するため、電源投入から20分後にプローブの性能指標を測定してください。

10.2 DC精度

プローブの出力端にBNCメス-2端子変換アダプタを接続し、デジタルマルチメータの2つの入力端子を端子の穴に差し込みます。

プローブの入力端に絶縁ピストン型プローブクランプを接続し、次に校正器の出力端に接続します。このとき信号発生器の出力はオフにしておきます。赤色のプローブクランプをプラス極に、黒色のプローブクランプをマイナス極に接続します。

プローブの減衰倍率を1番目のレンジに設定します。

下表を参照し、信号源の出力値を設定します。

信号の出力をオンにし、そのレンジでの出力電圧を観察して記録します。

信号源の出力をオフにします。

プローブの減衰倍率を2番目のレンジに切り替えます。

手順4～6を繰り返し、結果が精度範囲内にあるかを計算します。

型番	減衰比	信号源の出力電圧	プローブの期待出力電圧	プローブの実際の出力電圧
DPX6070B	20X	2V	100mV±2mV
DPX6070B	200X	10V	100mV±2mV
DPX6150B	50X	5V	100mV±2mV
DPX6150B	500X	50V	100mV±2mV
DPX6350B	100X	10V	100mV±2mV
DPX6350B	1000X	100V	100mV±2mV
DPX6700B	200X	20V	100mV±2mV
DPX6700B	2000X	200V	100mV±2mV

10.3 立ち上がり時間

BNCオス-デュアルメス変換コネクタの一端を50Ωの負荷に接続し、もう一端をBNCオス-デュアルバナナメス変換コネクタに接続します。オス端子を標準信号発生器に接続し、信号発生器の出力はオフにしておきます。

プローブの出力端をオシロスコープに接続し、減衰倍率を1番目のレンジに設定します。

下表を参照して、標準信号発生器のパラメータを設定します。

信号源の出力をオンにし、立ち上がり時間を記録します。

信号源の出力をオフにします。

プローブの減衰倍率を2番目のレンジに切り替えます。

手順3～5を繰り返し、範囲内にあるかを計算します。

型番	減衰比	信号源の電圧、周波数設定	プローブの期待立ち上がり時間	プローブの実際の立ち上がり時間
DPX6070B	20X	20Vp-p 300MHz	≤1.16ns
DPX6070B	200X	20Vp-p 300MHz	≤1.16ns
DPX6150B	50X	20Vp-p 300MHz	≤1.16ns
DPX6150B	500X	20Vp-p 300MHz	≤1.16ns
DPX6350B	100X	20Vp-p 300MHz	≤1.16ns
DPX6350B	1000X	20Vp-p 300MHz	≤1.16ns
DPX6700B	200X	20Vp-p 300MHz	≤1.16ns
DPX6700B	2000X	20Vp-p 300MHz	≤1.16ns

ご注意：最大帯域幅を得ると同時に波形の発振を低減するため、バナナプラグ用メスソケットを使用する必要があります。バナナプラグ用メスソケットは、PCB基板にはんだ付けすることも、被測定MOSFETのピンにはんだ付けすることもできます。

10.4 DC同相除去比（CMRR）

DPX6000シリーズのプローブは、それぞれ低減衰比のレンジ（50X、100X）に設定します。

DPX6000Aシリーズのプローブは、それぞれ低減衰比のレンジ（10X、50X、100X）に設定します。

DPX6000Bシリーズのプローブは、それぞれ低減衰比のレンジ（20X、50X、100X、200X）に設定します。

信号源を500Vの直流電圧に設定します。このとき電圧出力はオフにしておきます。

プローブの2つの入力端子に500Vの電圧を接続します。

プローブの出力をBNCメス-2端子変換アダプタに接続し、デジタルマルチメータの2つの入力端子に差し込みます。

信号源の出力をオンにし、それぞれの電圧出力値を記録して下表と照合し、範囲内にあるかを計算します。

試験終了後、校正器をオフにします。

型番	減衰比	プローブの期待出力電圧	プローブの実際の出力電圧
DPX6070B	20X	≤1mV
DPX6150B	50X	≤1mV
DPX6350B	100X	≤1mV
DPX6700B	200X	≤1mV

注意：試験中は500Vの高電圧を使用するため、人身の安全に注意してください。電圧変動を小さくするため、すべての配線が完了してから校正器から500Vの電圧を出力してください。



概要

本プローブは通信機能を備えており、スマートプローブコントローラと組み合わせて使用することで、オシロスコープの設定をリアルタイムに制御し、接続されたスマートプローブの製品型番、電圧タイプ、減衰比、遅延などのパラメータを設定できます。これにより、サードパーティ製オシロスコープ用プローブを使用する際に長年必要だったプローブパラメータの手動設定という課題を根本的に解決し、オシロスコープ専用インターフェースのプローブと同等のユーザー体験を実現します。

豊富なレンジから選択可能で、その差動測定電圧範囲はほとんどのテスト回路の要件を満たしています。プローブを長期間使用した後にオフセットのずれが生じた場合、ユーザーはテストモードに入り、オフセットを調整してゼロに戻すことができます。電子式タッチボタンにより、耐用年数がさらに長くなっています。5MHzの帯域制限機能を選択でき、5MHzの周波数帯域幅は、ほとんどのスイッチング電源におけるFETのスイッチング周波数の測定要件を満たすとともに、より高い周波数のノイズや干渉を除去することができます。音と光による警報機能を備えており、音による警報は手動でオフにすることもでき、よりユーザーフレンドリーな設計となっています。USB給電インターフェースにより、より便利で柔軟に使用できます。

プローブには標準のBNC出力インターフェースが装備されており、どのメーカーのオシロスコープとも組み合わせて被測定回路の波形を測定できます（オシロスコープの入力インピーダンスを50Ωに設定する必要があります（オシロスコープ内部の50Ωを優先して使用することを推奨します）。または、標準付属のスルー型50Ω負荷を接続し、オシロスコープの入力インピーダンスを1MΩに設定します）。

自動保存機能により、電源断後の再操作を防止します。プローブは優れた同相ノイズ除去能力を備え、入力端子は高い入力インピーダンスと低い静電容量を有しているため、差動電圧信号を正確かつ高速に測定できます。スイッチング電源、インバータ、電子安定器、インバータ式家電、その他の電気電力装置などの研究開発、調整、または保守作業に幅広く使用できます。



概要

本プローブは通信機能を備えており、スマートプローブコントローラと組み合わせて使用することで、オシロスコープの設定をリアルタイムに制御し、接続されたスマートプローブの製品型番、電圧タイプ、減衰比、遅延などのパラメータを設定できます。これにより、サードパーティ製オシロスコープ用プローブを使用する際に長年必要だったプローブパラメータの手動設定という課題を根本的に解決し、オシロスコープ専用インターフェースのプローブと同等のユーザー体験を実現します。

豊富なレンジから選択可能で、その差動測定電圧範囲はほとんどのテスト回路の要件を満たしています。プローブを長期間使用した後にオフセットのずれが生じた場合、ユーザーはテストモードに入り、オフセットを調整してゼロに戻すことができます。電子式タッチボタンにより、耐用年数がさらに長くなっています。5MHzの帯域制限機能を選択でき、5MHzの周波数帯域幅は、ほとんどのスイッチング電源におけるFETのスイッチング周波数の測定要件を満たすとともに、より高い周波数のノイズや干渉を除去することができます。音と光による警報機能を備えており、音による警報は手動でオフにすることもでき、よりユーザーフレンドリーな設計となっています。USB給電インターフェースにより、より便利で柔軟に使用できます。

プローブには標準のBNC出力インターフェースが装備されており、どのメーカーのオシロスコープとも組み合わせて被測定回路の波形を測定できます（オシロスコープの入力インピーダンスを1MΩに設定する必要があります。50Ωを選択した場合、減衰倍率は2倍になります）。

自動保存機能により、電源断後の再操作を防止します。プローブは優れた同相ノイズ除去能力を備え、入力端子は高い入力インピーダンスと低い静電容量を有しているため、差動電圧信号を正確かつ高速に測定できます。スイッチング電源、インバータ、電子安定器、インバータ式家電、その他の電気電力装置などの研究開発、調整、または保守作業に幅広く使用できます。

性能検証

以下のテスト手順は、製品の電気的特性を検証するためのものであり、必要な試験装置は以下の通りです：

装置	最低要件	用途
オシロスコープ	帯域幅≥100MHz;精度≦1.5%	プローブの出力を表示
標準信号発生器； 校正器	振幅精度≤0.75％；立ち上がり時間≤3.5ns 例：FLUKE/WAVETEK 9100	帯域幅の試験；交流精度； 同相除去比
デジタルマルチメータ	6桁半以上の精度 例：KEITHLEY 2000	直流精度の試験
絶縁ピストン型プローブクランプ	製品付属品として提供	試験用治具
BNC変換アダプタ 1	BNCオス-デュアルメス変換コネクタ	試験用変換
BNC変換アダプタ 2	BNCオス-デュアルバナナメス変換コネクタ	試験用変換
BNC変換アダプタ 3	BNCメス-2端子変換アダプタ	試験用変換
負荷終端	BNCオス-50Ω負荷	信号源の負荷

10.1 取り付け

電源アダプタを電圧プローブに接続すると、電圧プローブの緑色の表示灯が点灯します。精度を確保するため、電源投入から20分後にプローブの性能指標を測定してください。

10.2 DC精度

プローブの出力端にBNCメス-2端子変換アダプタを接続し、デジタルマルチメータの2つの入力端子を端子の穴に差し込みます。

プローブの入力端に絶縁ピストン型プローブクランプを接続し、次に校正器の出力端に接続します。このとき信号発生器の出力はオフにしておきます。赤色のプローブクランプをプラス極に、黒色のプローブクランプをマイナス極に接続します。

プローブの減衰倍率を1番目のレンジに設定します。

下表を参照し、信号源の出力値を設定します。

信号の出力をオンにし、そのレンジでの出力電圧を観察して記録します。

信号源の出力をオフにします。

プローブの減衰倍率を2番目のレンジに切り替えます。

手順4～6を繰り返し、結果が精度範囲内にあるかを計算します。

型番	減衰比	信号源の出力電圧	プローブの期待出力電圧	プローブの実際の出力電圧
DPX6150	50X	5V	100mV±2mV
DPX6150	500X	50V	100mV±2mV
DPX6350	100X	10V	100mV±2mV
DPX6350	1000X	100V	100mV±2mV
DPX6700	100X	10V	100mV±2mV
DPX6700	1000X	100V	100mV±2mV

10.3 立ち上がり時間

BNCオス-デュアルメス変換コネクタの一端を50Ωの負荷に接続し、もう一端をBNCオス-デュアルバナナメス変換コネクタに接続します。オス端子を標準信号発生器に接続し、信号発生器の出力はオフにしておきます。

プローブの出力端をオシロスコープに接続し、減衰倍率を1番目のレンジに設定します。

下表を参照して、標準信号発生器のパラメータを設定します。

信号源の出力をオンにし、立ち上がり時間を記録します。

信号源の出力をオフにします。

プローブの減衰倍率を2番目のレンジに切り替えます。

手順3～5を繰り返し、範囲内にあるかを計算します。

型番	減衰比	信号源の電圧、周波数設定	プローブの期待立ち上がり時間	プローブの実際の立ち上がり時間
DPX6150	50X	20Vp-p 70MHz	≤5ns
DPX6150	500X	20Vp-p 70MHz	≤5ns
DPX6350	100X	20Vp-p 70MHz	≤5ns
DPX6350	1000X	20Vp-p 70MHz	≤5ns
DPX6700	100X	20Vp-p 70MHz	≤5ns
DPX6700	1000X	20Vp-p 70MHz	≤5ns

ご注意：最大帯域幅を得ると同時に波形の発振を低減するため、バナナプラグ用メスソケットを使用する必要があります。バナナプラグ用メスソケットは、PCB基板にはんだ付けすることも、被測定MOSFETのピンにはんだ付けすることもできます。

10.4 DC同相除去比（CMRR）

DPX6000シリーズのプローブは、それぞれ低減衰比のレンジ（50X、100X）に設定します。

DPX6000Aシリーズのプローブは、それぞれ低減衰比のレンジ（10X、50X、100X）に設定します。

DPX6000Bシリーズのプローブは、それぞれ低減衰比のレンジ（20X、50X、100X、200X）に設定します。

信号源を500Vの直流電圧に設定します。このとき電圧出力はオフにしておきます。

プローブの2つの入力端子に500Vの電圧を接続します。

プローブの出力をBNCメス-2端子変換アダプタに接続し、デジタルマルチメータの2つの入力端子に差し込みます。

信号源の出力をオンにし、それぞれの電圧出力値を記録して下表と照合し、範囲内にあるかを計算します。

試験終了後、校正器をオフにします。

型番	減衰比	プローブの期待出力電圧	プローブの実際の出力電圧
DPX6150	50X	≤1mV
DPX6350	100X	≤1mV
DPX6700	100X	≤1mV

注意：試験中は500Vの高電圧を使用するため、人身の安全に注意してください。電圧変動を小さくするため、すべての配線が完了してから校正器から500Vの電圧を出力してください。
