特長

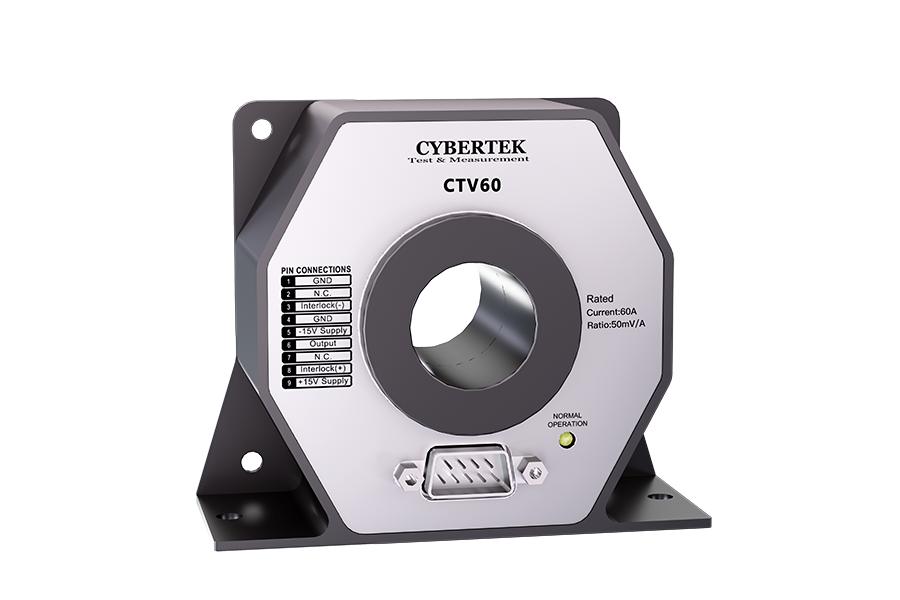

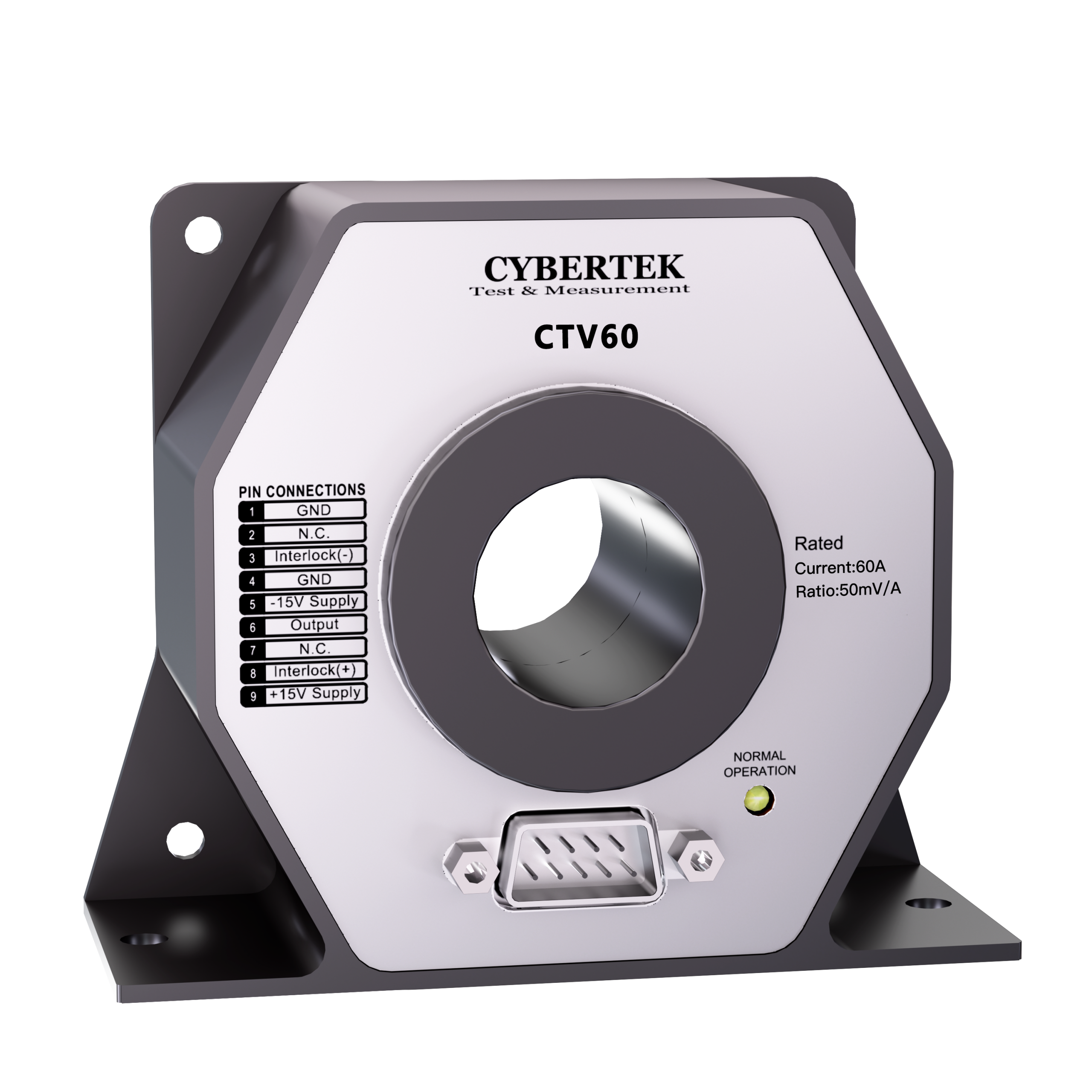

CTVシリーズフラックスゲート電流センサ（電圧出力）

Name: CYBERTEK CTVシリーズ フラックスゲート電流センサ（電圧出力）
Brand: CYBERTEK
Price: 110000 JPY
Availability: InStock

・帯域幅は業界トップクラスの2MHzを実現
・高性能フラックスゲート技術を採用、精度は最大0.03%
・測定電流は最大2000Arms、最大測定口径80mm
・パワーアナライザ用途に適した高精度電流センサ
・優れた周波数特性・温度特性、極めて小さい直流オフセット

■概要

CTVシリーズは、直流と交流を同時に測定できる超高精度の電流センサです。測定電流範囲は60A～2000A、帯域幅は最高2MHzです。フラックスゲート技術を採用し、優れた直線性、低い温度ドリフト、低い挿入損失、強い耐干渉性、低ノイズといった特長を備えています。高精度・高安定の電流測定に非常に適しており、工業、医療、研究室などで広く使用されています。

■過負荷保護

一次電流（IP）が過電流トリガポイントを超えると、コアのフラックスゲートセンサが完全に飽和し、センサは通常の動作モードから過負荷モードに切り替わります。

過電流トリガポイントは、少なくともIPN DCの1.1倍を超えるように設定されています。実際の過電流ポイントは動作温度に関係します。

過負荷が発生すると、センサは休止モードに入ります。一次電流が通常の被測定電流範囲（-IPN DC～IPN DC）まで下がると、センサは自動的に通常の動作状態に復帰します（数秒程度かかります）。

過負荷モードでは次のようになります。

二次電流出力は低周波の三角波となり、出力ポートのピン3とピン8が切断されます。

動作状態表示灯が消灯します。

■用途

・高精度・高安定の電流フィードバックユニット
・電流校正ユニット
・エネルギー測定
・医療機器
・新エネルギー車の車載電子機器

価格･仕様

モデル	CTV60	CTV200	CTV1000	CTV2000
価格（税込）	¥110,000		¥275,000	¥539,000
出力電圧	±3V	±4V
電源電圧	±15V（±5%）
変換比	50mV/A	20mV/A	4mV/A	2mV/A
最大連続直流電流IPN DC	60A	200A	1000A	2000A
最大連続実効値電流IPN	42A	141A	707A	2000A
測定電流範囲IPN	±60A	±200A	±1000A	±2000A
確度(DC、50/60Hz正弦波)	≤±（読み値の0.03%±0.2mV）
帯域幅(±3dB)BW	2MHz	1.5MHz	1MHz	500kHz
最大過負荷耐量@単発パルス100ms	±200A	±600A	±3000A	±6000A
供給電流	≤80mA+Is			≤150mA+Is
定格動作電圧RMS(IEC61010-1、基礎絶縁)	2000V		300V	1000V
定格動作電圧RMS(IEC61010-1、強化絶縁)	600V		150V	300V
二次側インターフェース	D-Sub-9Pin
固定ねじと締付トルク
M4鋼ねじ×4	2.8N·m		–
M5鋼ねじ×4	–		3.7N·m
M5鋼ねじ×2	3.7N·m		–
M6鋼ねじ×2	–		4.4N·m	–
最大測定口径	25mm		30mm	80mm
保存温湿度範囲	-40～85℃、20～80%RH
使用温湿度範囲	-40～85℃、20～80%RH
