特長
CP1000シリーズ AC電流クランプ
・交流電流測定1000Arms
・帯域幅10Hz～100kHz
・高精度±0.3%
・クランプ開口径約54mm
・3レンジ切替対応で、小電流の測定に便利
・パワーアナライザ用途に適した高精度電流クランプ
・帯域幅20Hz～10kHz
・帯域幅80Hz～60MHz
・測定電流は15Appに達する
・プッシュプル式クランプ方式
・パッシブ電流プローブ

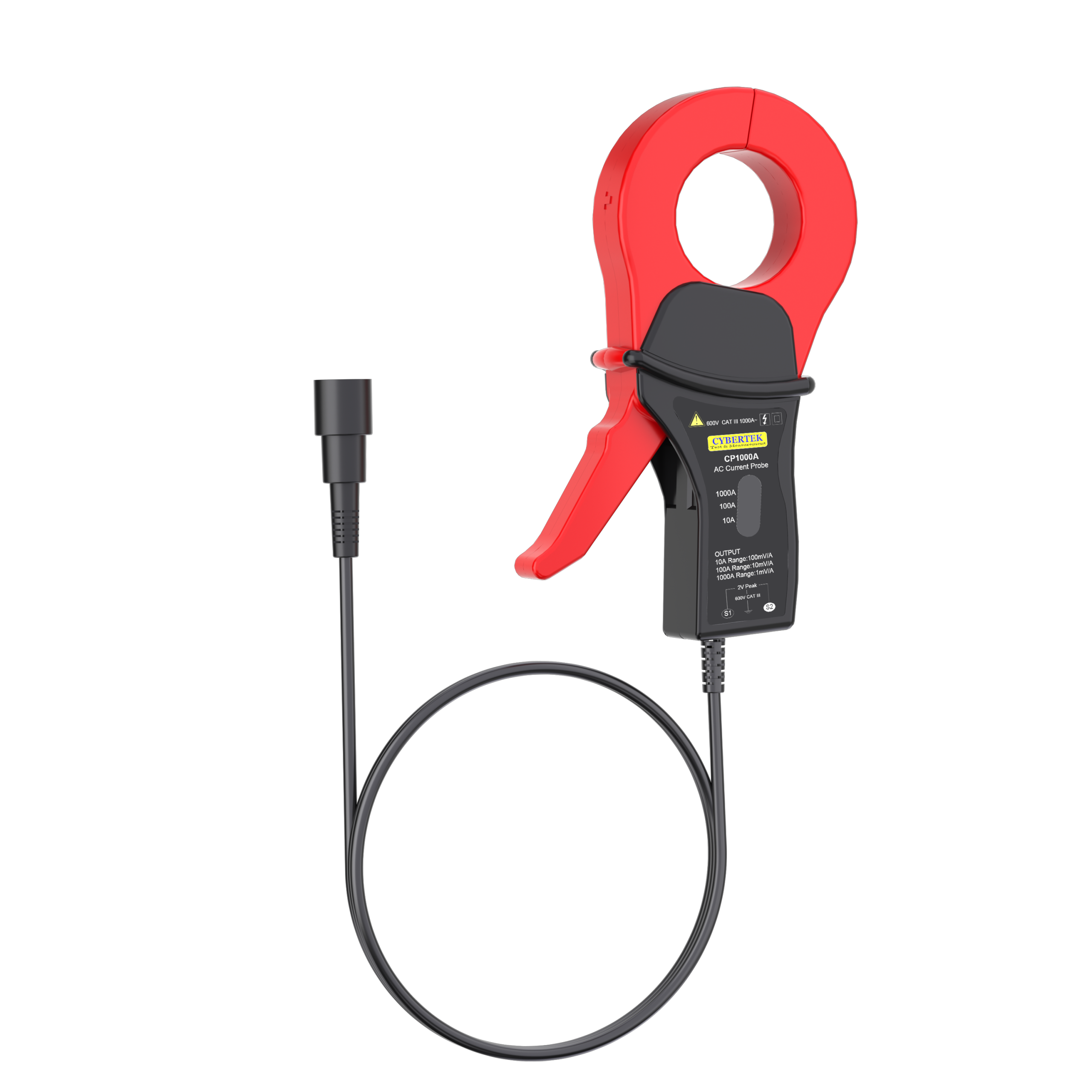

■CP1000A 特長
・交流電流測定1000Arms
・帯域幅10Hz～100kHz
・高精度±0.3%
・クランプ開口径約54mm
・3レンジ切替対応で、小電流の測定に便利
・パワーアナライザ用途に適した高精度電流クランプ

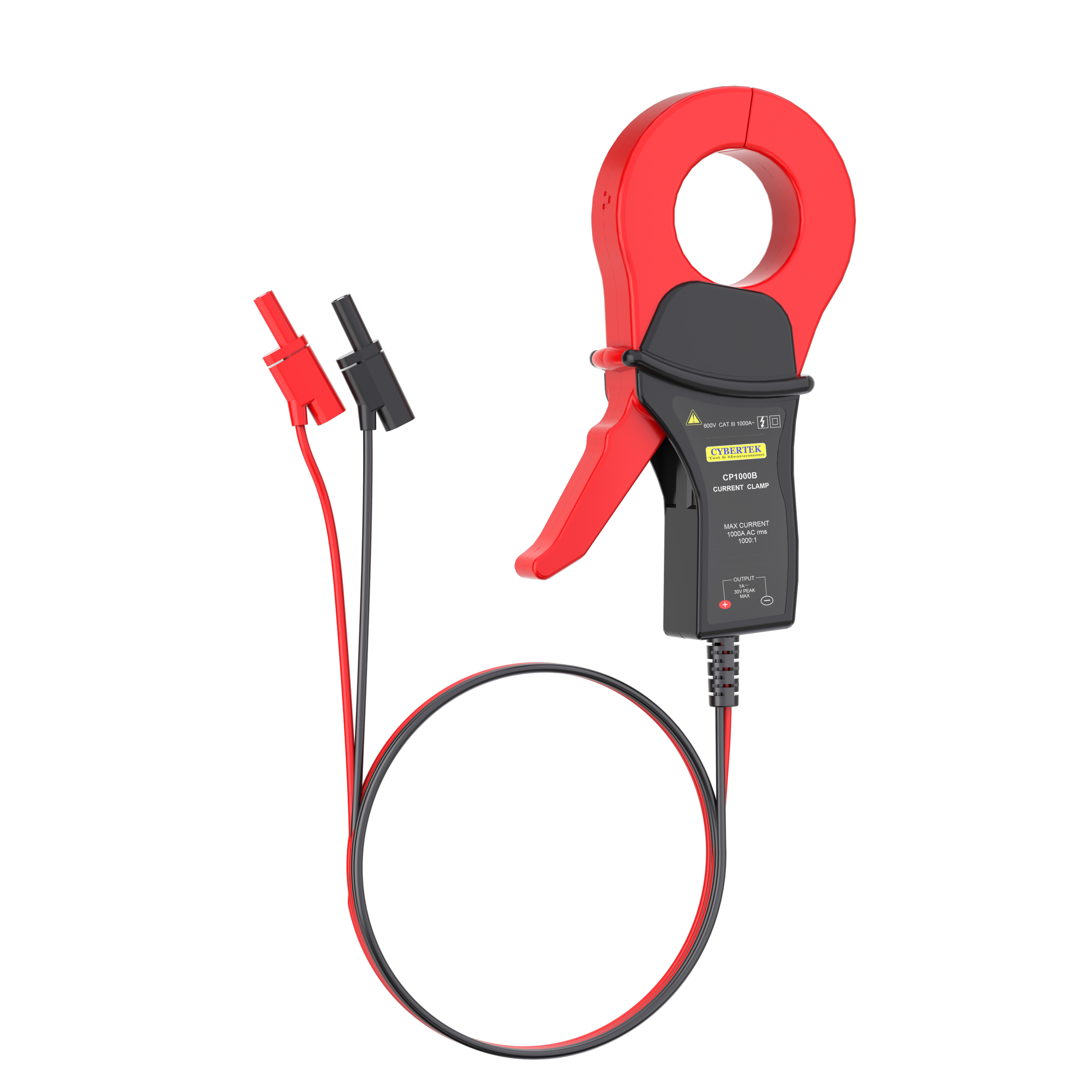

■CP1000B 特長
・交流電流測定1000Arms
・帯域幅20Hz～10kHz
・高精度±0.3%
・クランプ開口径約54mm
・パワーアナライザ用途に適した高精度電流クランプ

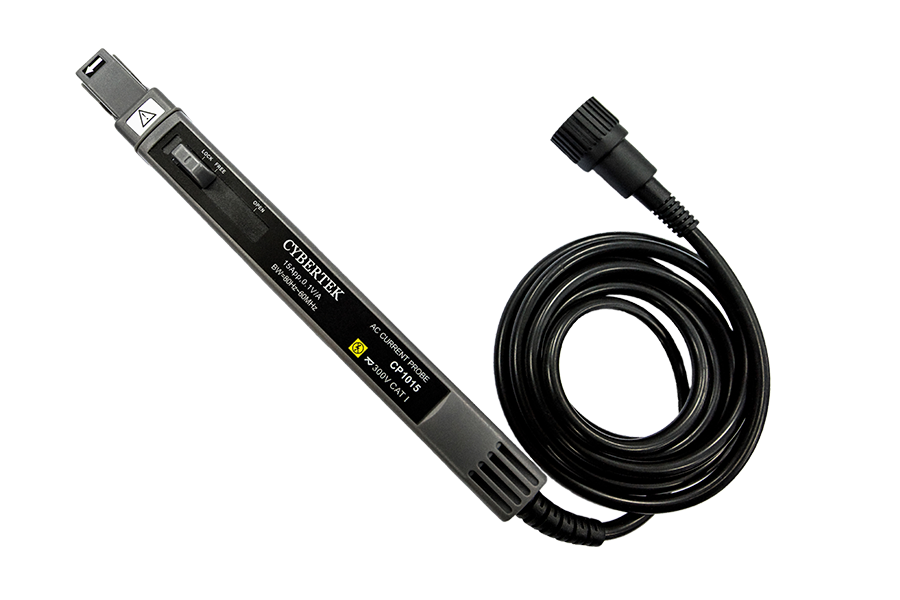

■CP1015 特長
・帯域幅80Hz～60MHz
・測定電流は15Appに達する
・プッシュプル式クランプ方式
・パッシブ電流プローブ
価格･仕様
| モデル | CP1000A | CP1000B | CP1015 |
|---|---|---|---|
| 価格（税込） | ¥40,700 | ¥22,000 | |
| 重量 | 695g | 710g | 約150g |
| 帯域幅 | 10Hz～100kHz | 20Hz～10kHz | – |
| 立ち上がり時間 | ≤3.5µs | – | ≤5.83ns |
| ピーク電流 | |||
| 10A | 30Apk | – | |
| 100A | 300Apk | – | |
| 1000A | 2000Apk | – | |
| 最大連続電流 | – | 15App(5.3Arms) | |
| クランプ直径 | 54mm | 約5mm | |
| 最大出力電圧 | – | 30Vpk | – |
| 出力インターフェース | BNC | BNCとバナナプラグを選択可能 | BNC |
| 帯域幅（-3 dB） | – | 80Hz～60MHz | |
| 遅延時間 | – | 16ns | |
| 確度 | – | ≤3% | |
| 0.1A～1A | ≤2% | ≤2%+3µA | – |
| 1mA～100mA | – | ≤3%+5µA | – |
| 1A～10A | ≤1% | – | |
| 10A～100A | ≤0.5% | – | |
| 100A～1000A | ≤0.3% | – | |
| 負荷インピーダンス | – | 1Ω以下 | – |
| 最大DC飽和電流 | – | 0.5A | |
| 入力インピーダンス（代表値） | |||
| 100kHz | – | 0.04Ω | |
| 1MHz | – | 0.14Ω | |
| 電流伝送比 | – | 1000：1 | 100mV/A |
| 10A | 100mV/A | – | |
| 100A | 10mV/A | – | |
| 1000A | 1mV/A | – | |
| 最大パルス電流 | – | 250A | |
| 終端負荷 | – | 1MΩ | |
| 連続電流 | – | 1000Arms | – |
| 10A | 10Arms | – | |
| 100A | 100Arms | – | |
| 1000A | 1000Arms | – | |
| 位置による精度への影響 | 0.2%（代表値） | 0.1%（代表値） | – |
| 安全等級 | 600V CAT III | 300V CAT I | |
| 外形寸法（長さ×幅×高さ） | 216×115×45mm | ||
| クランプタイプ | – | 開口式 | |
| 出力ケーブル長 | 2m | 1.5m | |
| 保存温湿度範囲 | -40℃～70℃、80%以下 | ||
| 使用高度 | 2000m | ||
| 使用温湿度範囲 | -10℃～55℃、80%以下 | 0℃～50℃、80%以下 | |
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| CP1000A本体 | 1個（CP1000A） |
| 取扱説明書・保証書 | 1冊 |
| 検査報告書 | 1枚（CP1000A、CP1000B） |
| CP1000B本体 | 1個（CP1000B） |
| 赤黒Y字形端子アダプター（バナナ端子出力に標準付属） | 1組（CP1000B） |
| CP1015本体 | 1個（CP1015） |
