価格･仕様
| モデル | SAP1000 | SAP2500 | SAP5000D | SAP4000P |
|---|---|---|---|---|

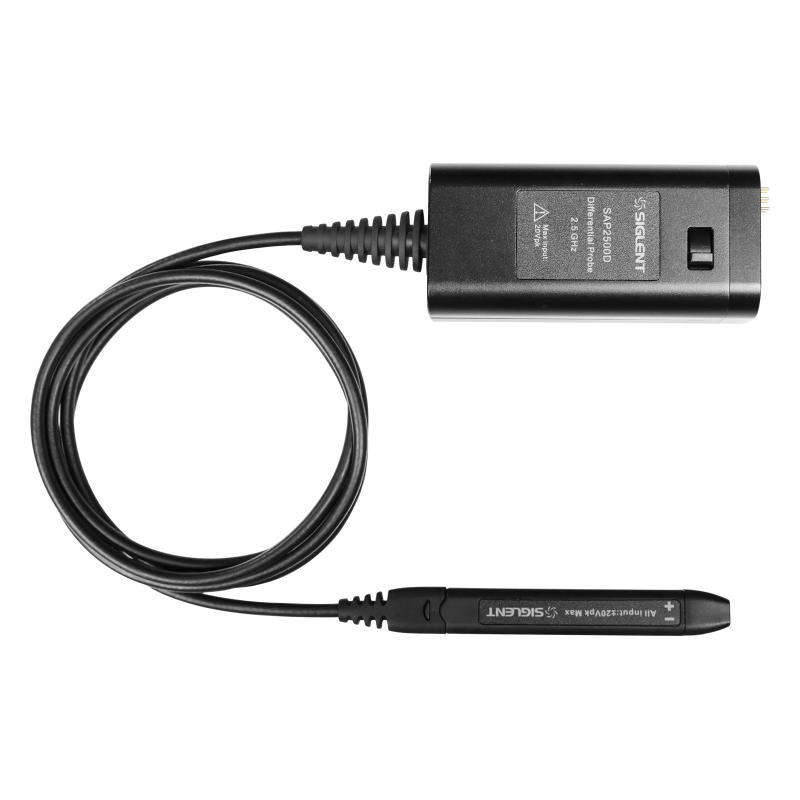

| 価格（税込） | ¥231,000 | ¥407,000 (SAP2500D ¥671,000) |
¥803,000 | ¥968,000 |
| 帯域幅（プローブ単体） | >1 GHz | >2.5 GHz | >5 GHz | >4 GHz |
| 帯域幅（オシロスコープ接続時） | 1 GHz（SDS5104X） | 2 GHz（SDS6204A） | 4 GHz（SDS7404A） | – |
| 入力容量 | 1.2 pF | 1.1 pF | 400 fF（差動） | – |
| 入力抵抗 | 1 MΩ | 1 MΩ | 20 kΩ（差動） / 10 kΩ（シングルエンド） | 20 kΩ（低周波） / 50 Ω（高周波） |
| オフセット範囲 | ±12 V | ±12 V | ±12 V | ±24 V |
| 減衰比（DC） | ÷10 | ÷10 | ÷10 | ÷1.1 |
| オフセット精度 | < 3% | < 3% | < 3% | < 3% |
| DCゲイン精度 | < 3% | < 3% | < 3% | < 3% |
| 入力ダイナミックレンジ | ±8 V | ±8 V | ±2.5 V | ±600 mV |
| 最大入力電圧（非破壊） | 20 V | 20 V | 20 V | 35 V |
| ケーブル長 | 130 cm | 130 cm | 130 cm | – |
付属品及びオプション
| オプションアクセサリ | 価格（税込） | 概容 | |
|---|---|---|---|
| Test pins | SAP-ST1 | ¥11,000 | SAP1000,SAP2500,SAP2500Dアクティブ・プローブ用 ストレート・チップ5個セット |
| SAP-PT | ¥7,700 | SAP1000,SAP2500,SAP2500Dアクティブ・プローブ用 ポゴ・チップ5個セット | |
| Probe Kit | SAP1-kit | ¥61,600 | SAP1000,SAP2500アクティブ・プローブ用 アクセサリ・キット ストレート・チップ×5,ポゴ・チップ×5,L-Inアダプタ×1,Zグランド×1,Yリード・アダプタ×1,直角ピン・リード 5cm×1, Straight Pin Lead 6 cm*1, Right Angle Pin Lead 10cm*1, Straight Pin Lead 12cm*1, Channel ID Clips (Set of 4 colors)*1 |
| SAP2-kit | ¥73,700 | SAP2500D差動アクティブ・プローブ用 アクセサリ・キット | |

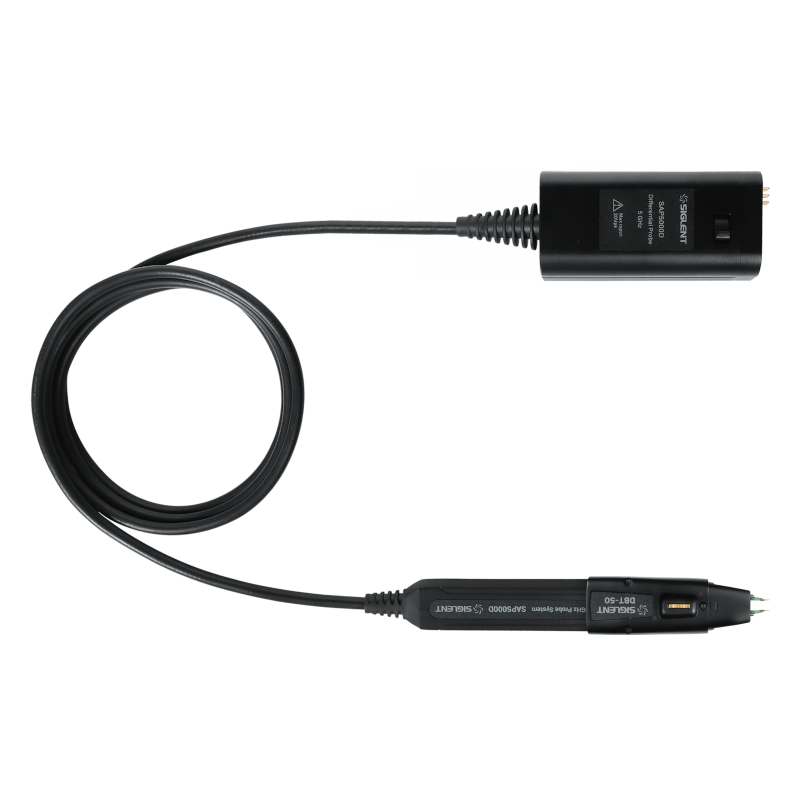

| SAP5000D アクセサリ |
DBT-50 | ¥198,000 | 調整可能ピンヘッド（SMPインターフェースを採用し、プローブアンプへ接続可能です。2本のピン間距離はローラーにより調整できます。） |

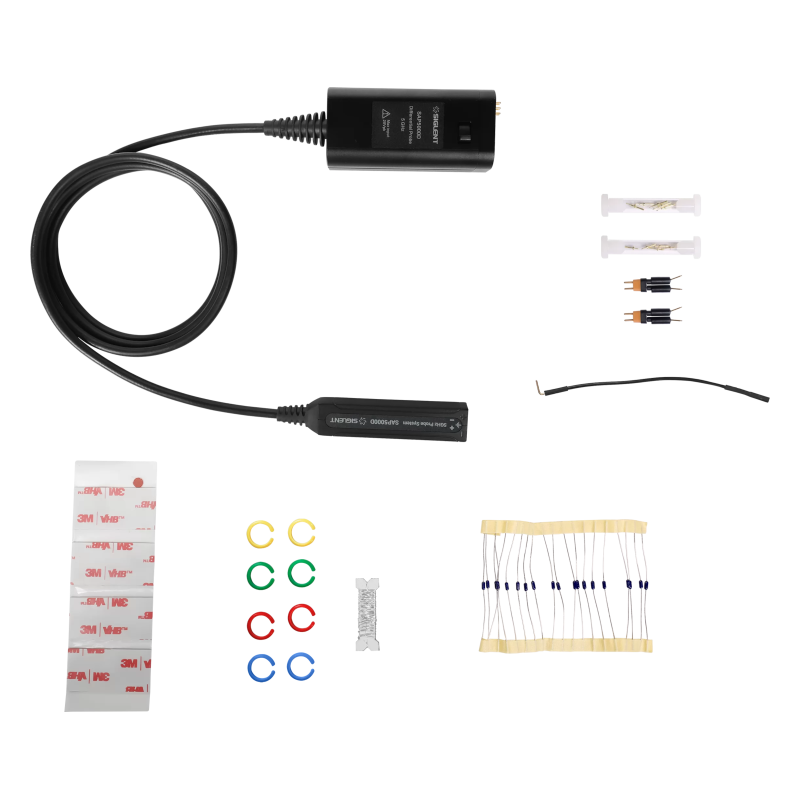

| SAP5-KIT | ¥72,600 | リード抵抗×20、10 cmグランドワイヤ×1、銀線（1 m）×1、スイベルチップ×2、ストレートチップ×5、ポゴチップ×5、カラーリングセット×1、3M両面テープ×10 | |
| SAP5-TEP | ¥70,400 | 交換ピンキット（タングステン鋼ピン×4、スプリングピン×10） | |
| SMA-50 | ¥165,000 | SMPインターフェースを採用し、プローブアンプへ接続可能です。もう一方の端子はSMAメスコネクタです。 | |
| SAP5-DRP45 | ¥198,000 | DRP-45ソケットヘッド×1、スイベルチップ×2、ストレートチップ×5、ポゴチップ×5 | |
| SAP5-DSI50 | ¥110,000 | はんだ付けヘッド DSI-50×1、リード抵抗×20、銀線（1 m）×1 | |
| SAP5-SRP45 | ¥198,000 | ソケットヘッド SRP-45×1、スイベルチップ×2、ストレートチップ×5、ポゴチップ×5 | |
| SAP5-SSI50 | ¥110,000 | はんだ付けヘッド SSI-50×1、リード抵抗×20、銀線（1 m）×1 | |
| PP301 | ¥110,000 | 3Dポジショナー | |
| PP201 | ¥96,800 | 二脚ポジショナー | |

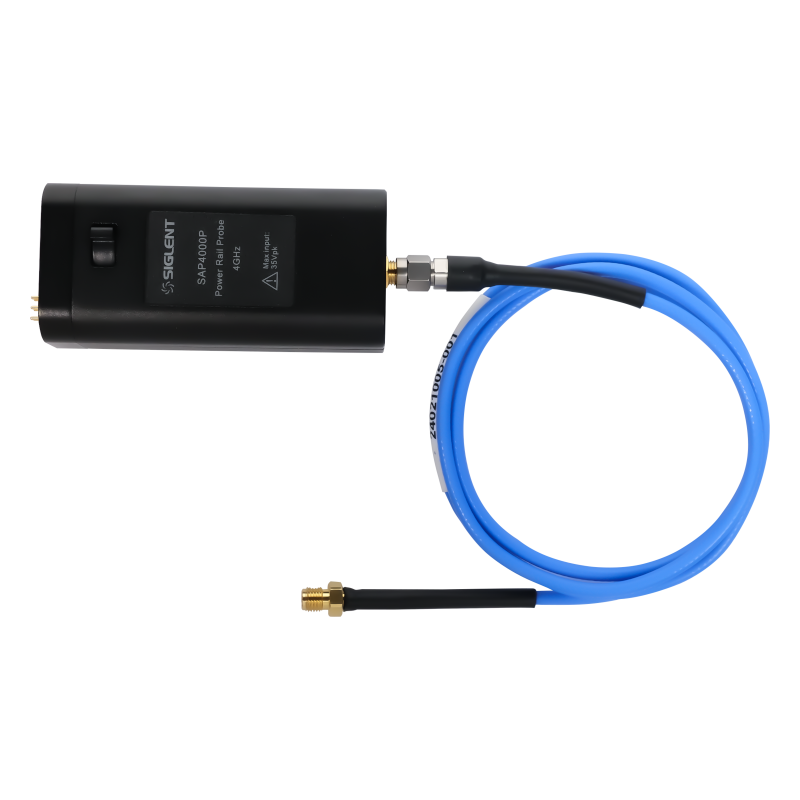

| SAP4000P アクセサリ |
SAP4-AB | ¥121,000 | SAP4000Pアクセサリキット（メインケーブル、高速プローブブラウザ、低速プローブブラウザキットおよびその他付属品を含む） |
