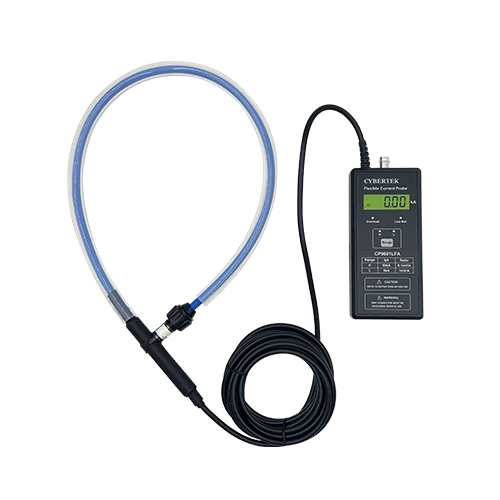

CP9000LFAシリーズ ロゴスキー電流プローブ（低周波・電流値表示付き）

・業界初、オシロスコーププローブとクランプ電流計を一体化した測定器
・ループ内保証精度1%（代表精度2%）
・2レンジ選択
・測定範囲60A～120kA
・LCD表示付き（4½桁、15Hz～400Hzの実効値を表示）
・電池とUSBのデュアル給電方式
・コイル線径8mm、耐電圧10kVpk

CP9000LFAは、低周波の大電流・大電力の測定に非常に適しています。

コイルが軽量で柔軟であり、自由に抜き差しできるため、硬質プローブでは到達できない場所も測定可能で、被測定物への接続を容易に行えます。挿入損失はほぼゼロで、わずか数ピコヘンリーに過ぎず、被測定物への干渉はほぼゼロです。

標準BNC出力インターフェースを備え、オシロスコープ、データ集録器、デジタル電圧計に容易に接続して電流波形を観測できます。

プローブをオシロスコープやその他の測定機器に接続する際は、オシロスコープやその他の測定機器に基準グランドがあり、入力インピーダンスが1MΩ（または≥100kΩ）に設定されている必要があります。被測定電流の大きさに応じて適切なレンジを選択し、プローブの感度に応じてオシロスコープの減衰比を設定します。例えば、感度が50mV/Aの場合はオシロスコープを20Xに、感度が1mV/Aの場合は1000Xに設定します。

電池または外部DC5V電源で給電し、スイッチをオンの位置に切り替えます。

被測定電流の導線を挿入し、電流検出コイルのプラグが奥まで（底に当たるまで）差し込まれていることを確認します。必要に応じて回転つまみでプローブを固定します。被測定導線はできるだけプローブの検出コイルの中央を通してください。そうでないと測定精度に影響します。

被測定回路に通電します。

LCDには15Hz～400Hzの被測定電流の実効値が表示されます。例えばLCDに「20.3」と表示された場合、フィルム上の単位がAであれば被測定電流の実際の値は20.3A、フィルム上の単位がkAであれば被測定電流の実効値は20.3kAです。

測定後は、まず回路の電源を切り、その後プローブループを取り外します。

プローブの電源を切り、プローブを保管します。

測定精度を確保するため、測定中は被測定ケーブルがループの中心を通るようにしてください。

プローブループがしっかり（奥まで）差し込まれていることを確認してください。そうでないと測定精度に影響します。

被測定信号の測定中は、強い磁界の干渉源（複数のループで構成された磁界放射源など）からできるだけ離してください。そうでないと誤差が生じます。

被測定信号の測定中は、高速で変化する高電圧の干渉源（100V/usを超える信号など）や、周波数がMHzを超える干渉源からできるだけ離してください。そうでないと誤差が生じます。

周囲に強い干渉源があるかどうかは、次の方法で判断できます：プローブループを被測定導線の周囲に置き、導線を挟まない状態で、周囲の干渉信号の強さを測定します。

・低周波正弦波の電流波形の観測
・分散型電流監視
・電力母線の監視
・高調波、電力、電力品質の監視
・大型モータ、ポンプ、送風機の試験
