製品名

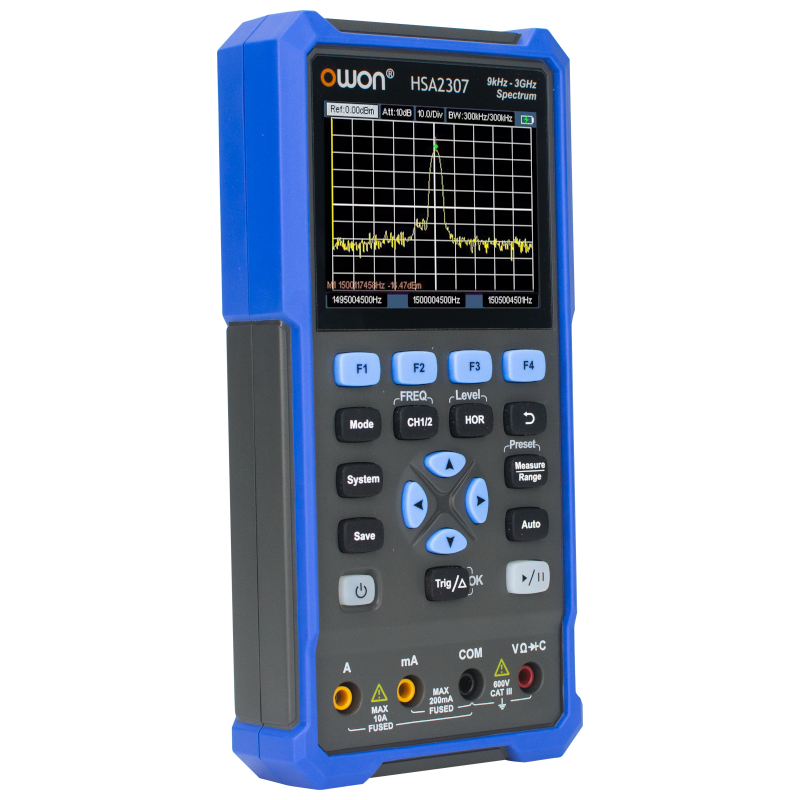

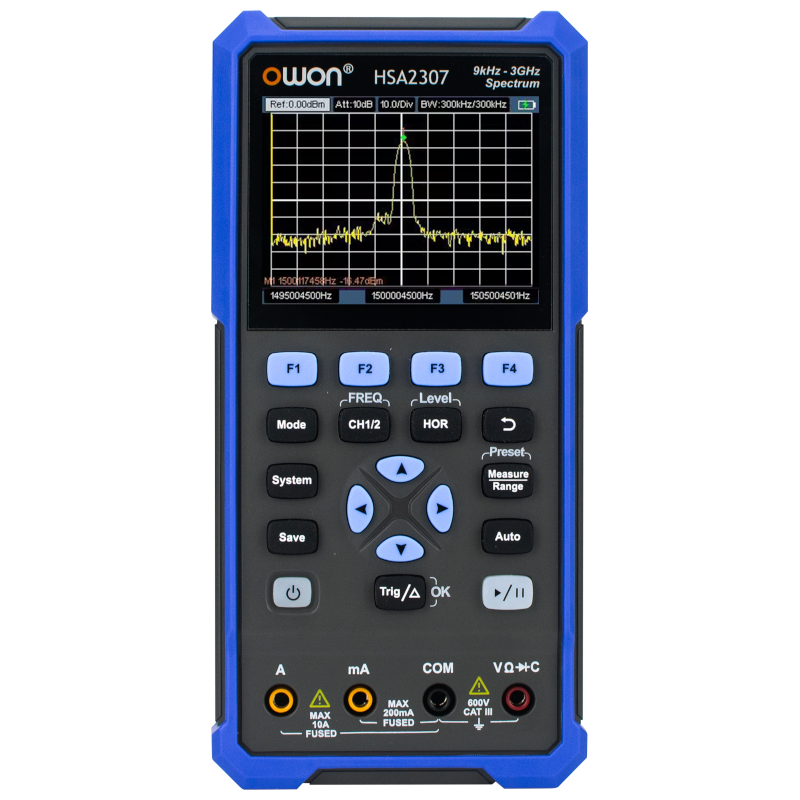

OWON(オウオン) HSA2000シリーズ 多機能ハンドヘルド・スペクトラム・アナライザ
シリーズ
HSA2000
メーカー
特長
HSA2000シリーズ 多機能ハンドヘルド・スペクトラム・アナライザ

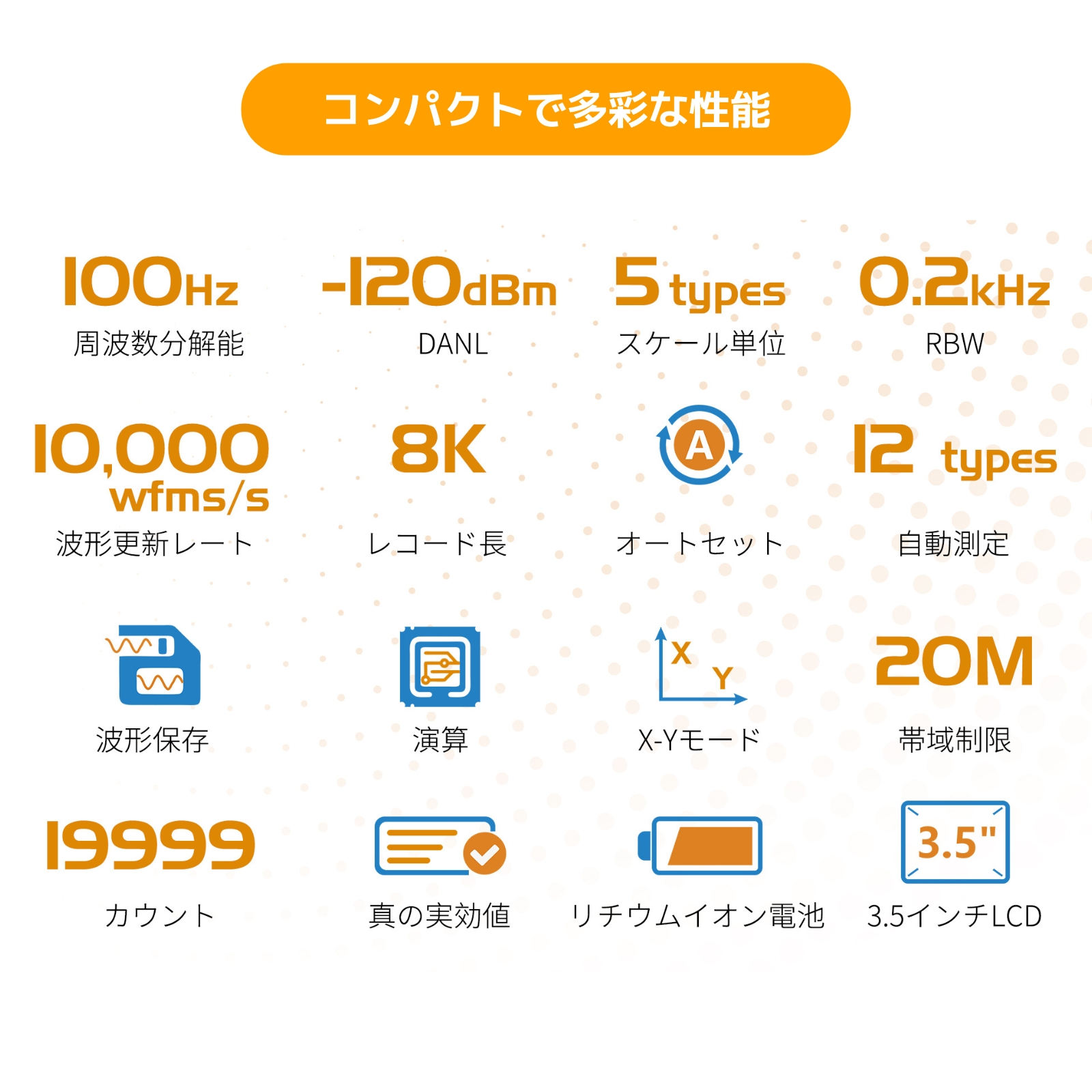

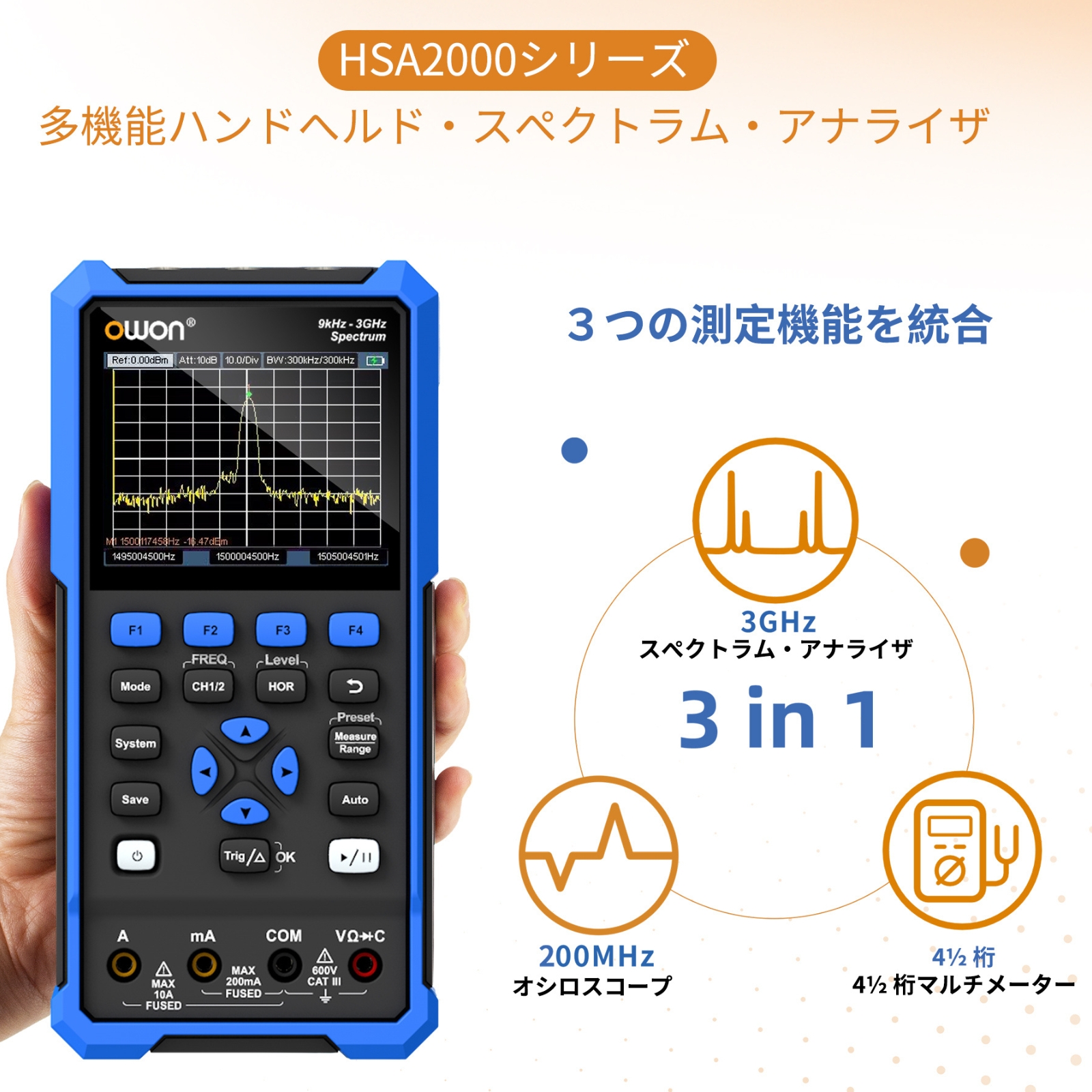

・スペクトラム・アナライザ + オシロスコープ + マルチメーター

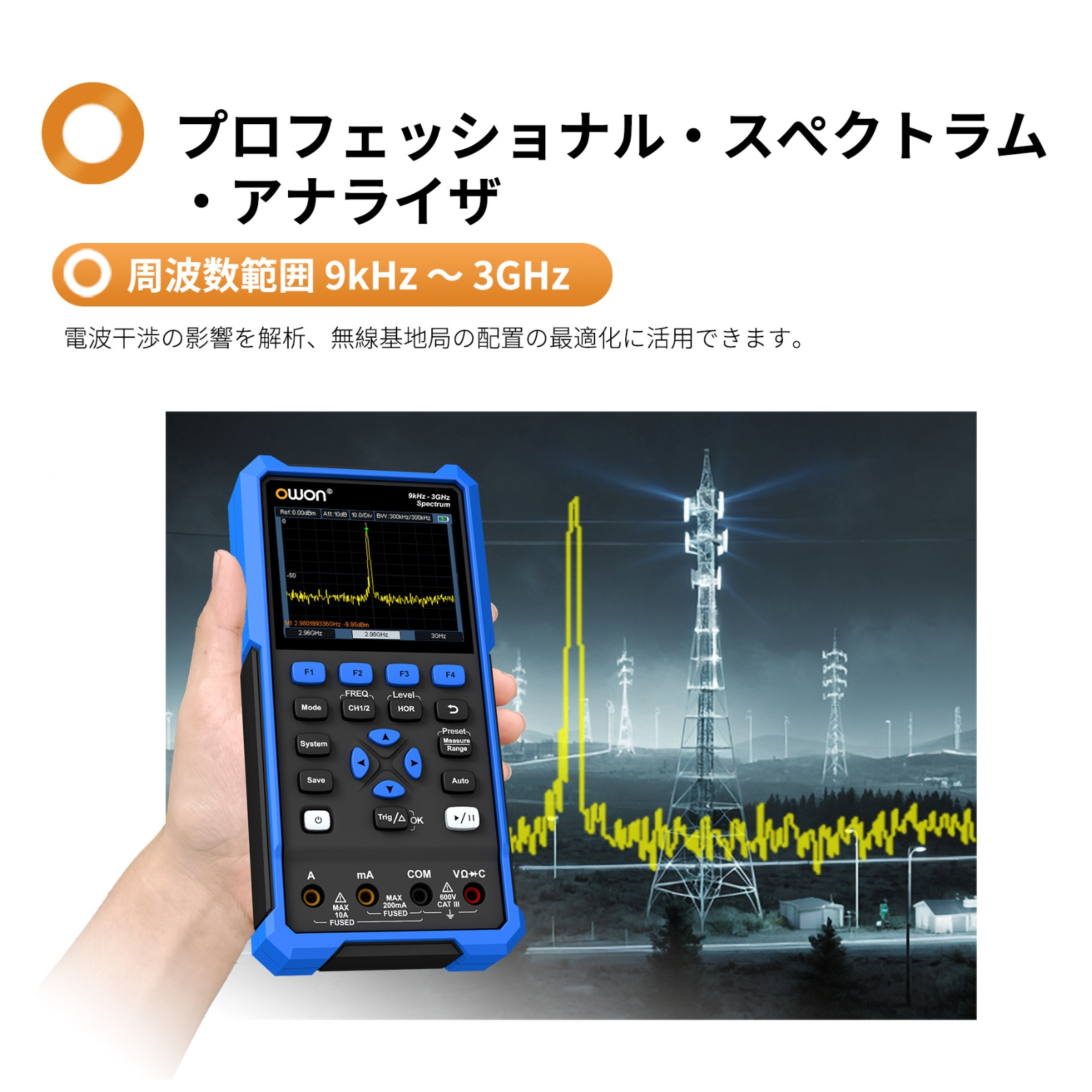

・スペクトラム・アナライザ: 周波数範囲 9kHz ~1.5GHz/3GHz、周波数分解能 100Hz

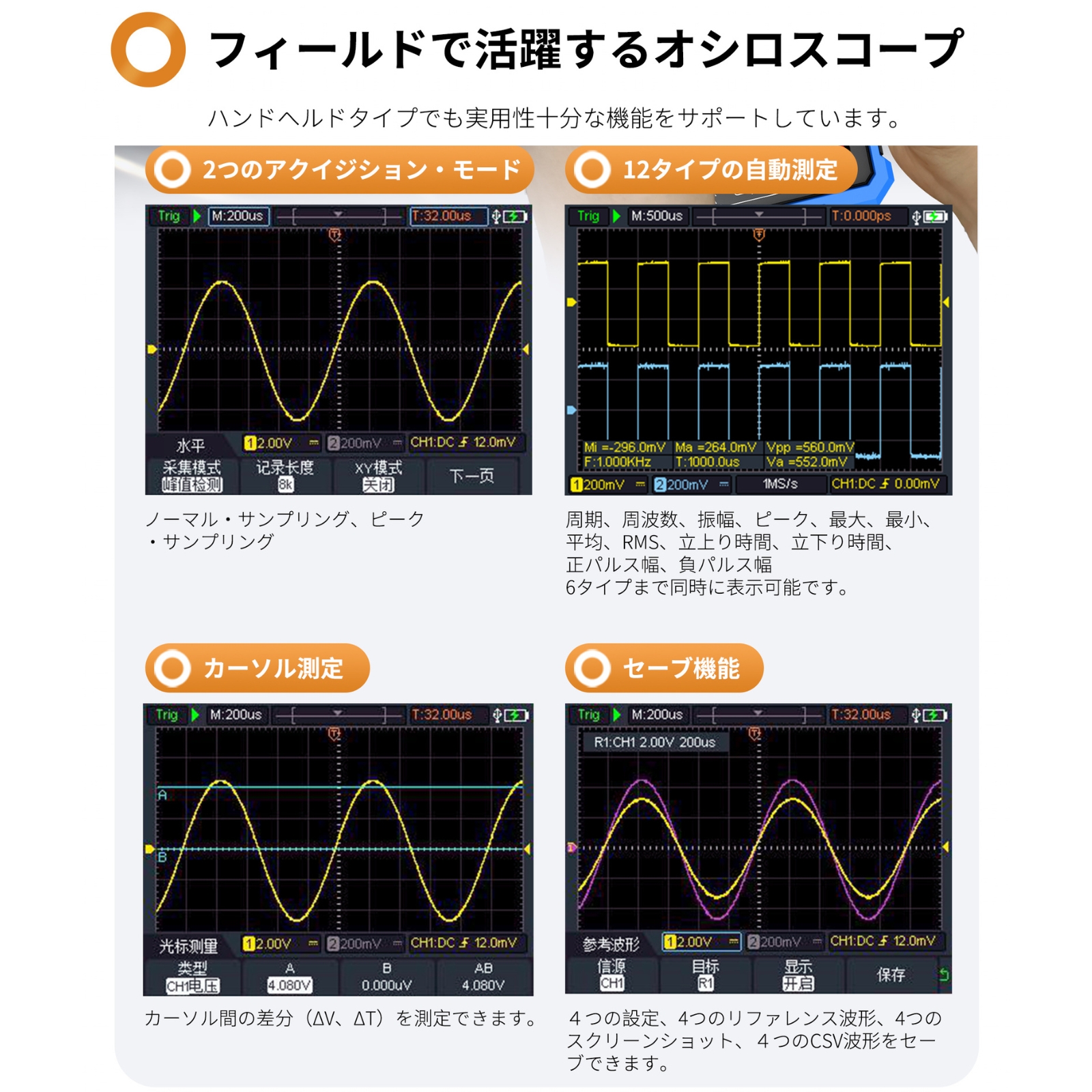

・オシロスコープ: 周波数帯域 50/70/100/200MHz、サンプルレート 250MSa/s、レコード長 8kポイント
・最高波形更新レート 10,000wfrms/s、10種以上の自動測定アイテム

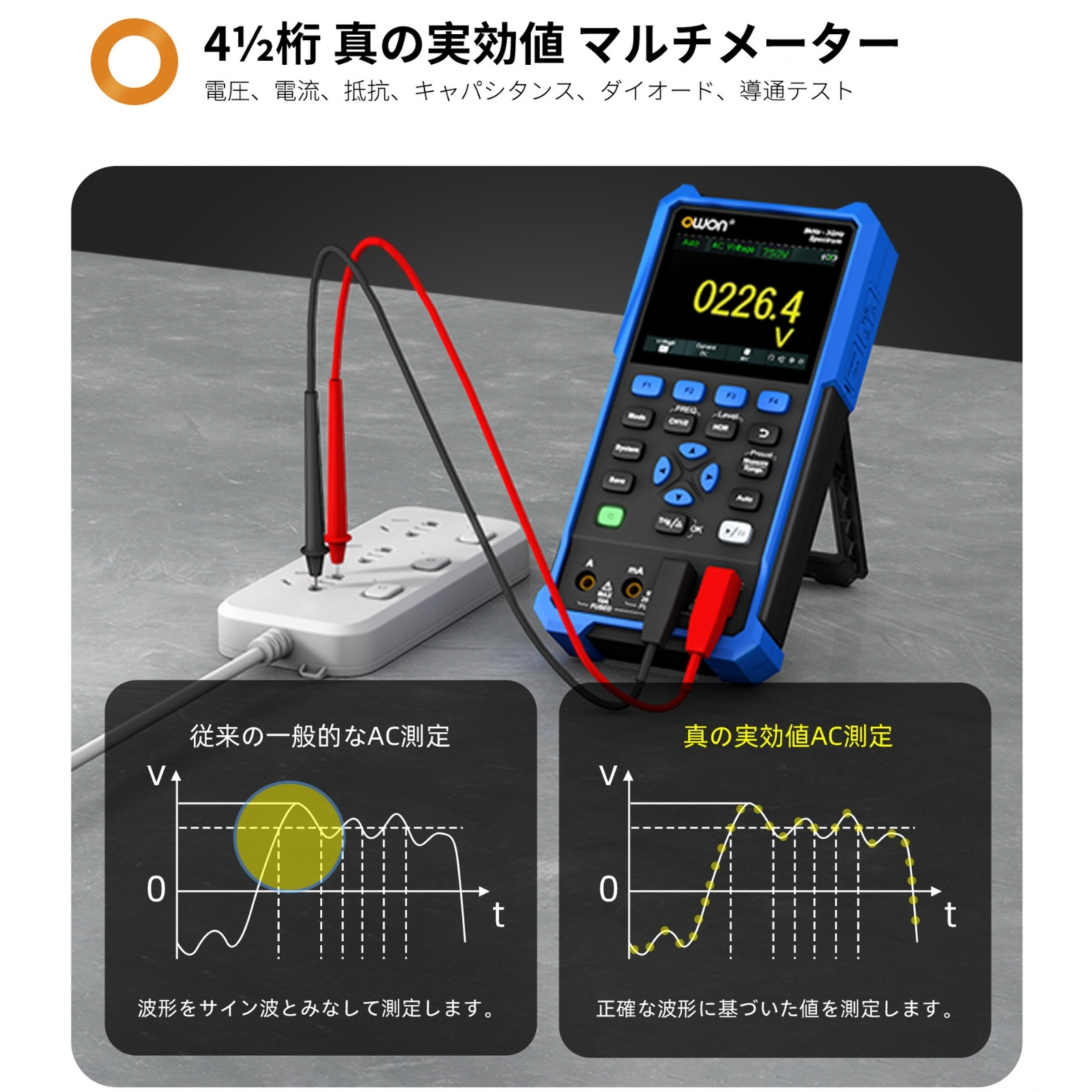

・マルチメーター: 4½桁分解能、電圧 / 電流 / 抵抗 / キャパシタンス / ダイオード / 導通テスト
・インターフェース: USB Type-C、ホストPCとの通信をサポート

価格・仕様
| 項目 | HSA2105 | HSA2307 | HSA2310 | HSA2320 |
|---|---|---|---|---|
| 価格(税込) | 60,500円 | 77,000円 | 93,500円 | 110,000円 |
| ■ スペクトラムアナライザ機能 | ||||
| 周波数範囲 | 9kHz~1.5GHz | 9kHz~3GHz | ||
| 周波数分解能 | 100Hz | |||
| スイープ範囲 | Zero Span / 300Hz ~ 最大周波数 | |||
| 最大入力 | +20dBm(100mW) | |||
| 位相ノイズ | -60dBc/Hz@10kHz / -62dBc/Hz@100kHz(Typ) | |||
| RBW(分解能帯域幅) | 200Hz ~ 850kHz(ステップ可変) | |||
| DANL | <-120dBm(~1.5GHz) | <-120dBm(~2GHz) | ||
| – | <-115dBm(2GHz ~ 3GHz) | |||
| 項目 | HSA2105 | HSA2307 | HSA2310 | HSA2320 |
|---|---|---|---|---|
| ■ オシロスコープ機能 | ||||
| 周波数帯域 | 50MHz | 70MHz | 100MHz | 200MHz |
| 最大サンプルレート | 250MSa/s | 500MSa/s | 1GSa/s | |
| チャンネル数 | 2ch | |||
| アクイジション | Sample / Peak | |||
| レコード長 | 8k | |||
| 波形更新レート | 10,000 wfm/s | |||
| プローブ対応 | 1X / 10X / 100X / 1000X / 10000X | |||
| 時間軸 | 5ns/div ~ 1000s/div(1-2-5ステップ) | |||
| 電圧軸 | 10mV/div ~ 10V/div | |||
| トリガ | Edge / Auto・Normal・Single | |||
| カーソル測定 | ΔV / ΔT | |||
| 自動測定 | 周期・周波数・平均・最大・最小・RMS・立上り・立下り・パルス幅など | |||
| 項目 | HSA2105 | HSA2307 | HSA2310 | HSA2320 |
|---|---|---|---|---|
| ■ マルチメータ機能 | ||||
| 表示分解能 | 4½桁 | |||
| 測定機能 | 電圧 / 電流 / 抵抗 / 容量 / ダイオード / 導通 | |||
| 入力抵抗 | 10MΩ | |||
| DC電圧 | 20mV ~ 1000V | |||
| AC電圧 | 20mV ~ 750V | |||
| DC電流 | 20mA ~ 10A | |||
| AC電流 | 20mA ~ 10A | |||
| 抵抗 | 200Ω ~ 100MΩ | |||
| キャパシタンス | 2nF ~ 2mF | |||
| ■ その他仕様 | ||||
| ディスプレイ | 3.5インチ LCD | |||
| インターフェース | USB Type-C | |||
| 電源 | ACアダプタ / 内蔵バッテリー | |||
| 外形寸法(W×H×D) | 96 × 198 × 38 mm | |||
| 重量 | 約0.6kg | |||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| クイックガイド | 1 |
| USBケーブル | 1 |
| パッシブプローブ | 2 |
| テストリード | 1 |
| ソフトバッグ | 1 |
資料
FAQ
OWON製品は購入時の校正書類対応可能ですか?
OWON製品は出荷時有料で3点セット(校正証明書・成績証明書・トレサビリティ体系図)対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名:
シリアル番号:
購入先(販売店名):
購入日:
輸出元会社名(国内の会社名):
輸出先国名:
輸出先会社名:
輸出目的(例:自社使用、現地販売、技術サポートなど):
